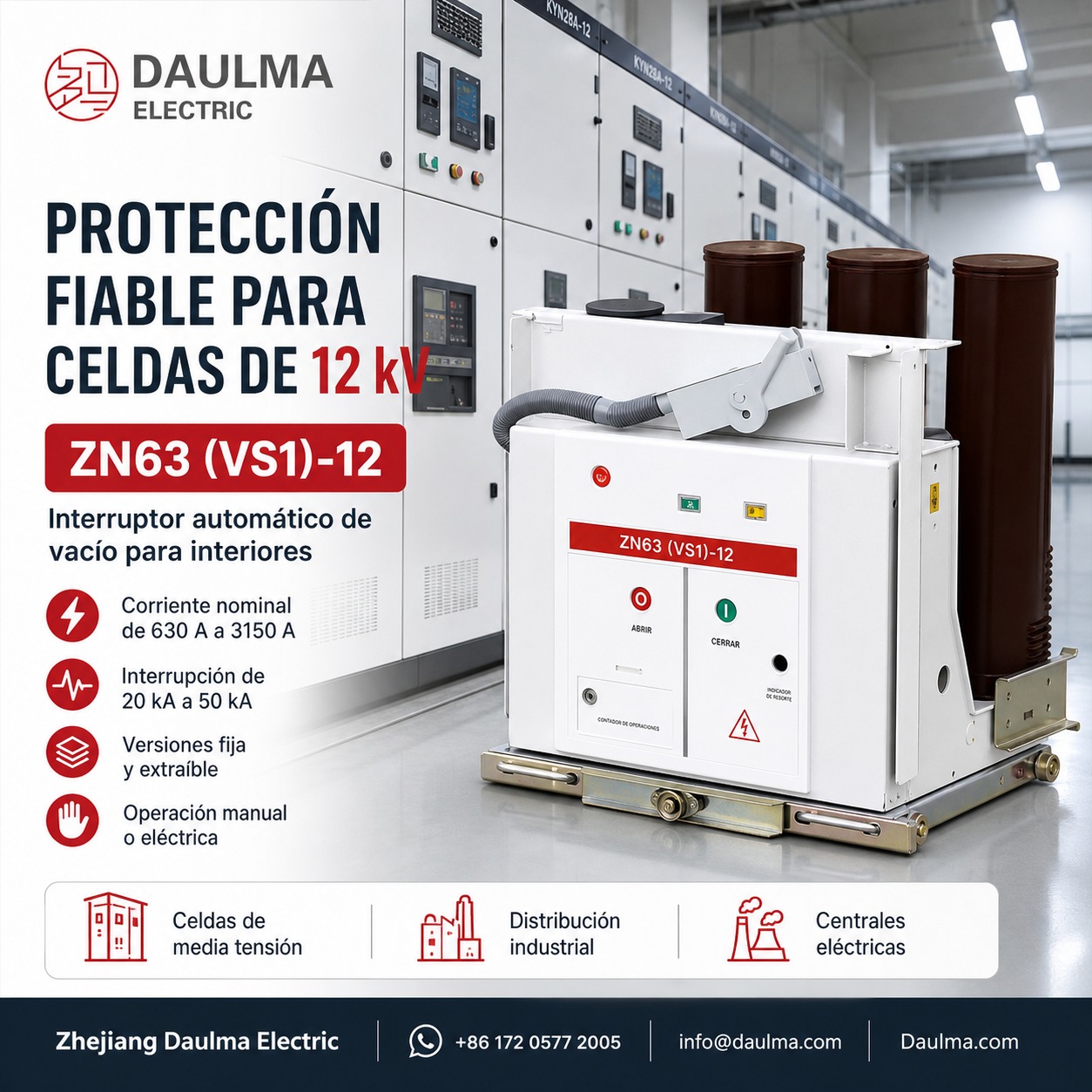

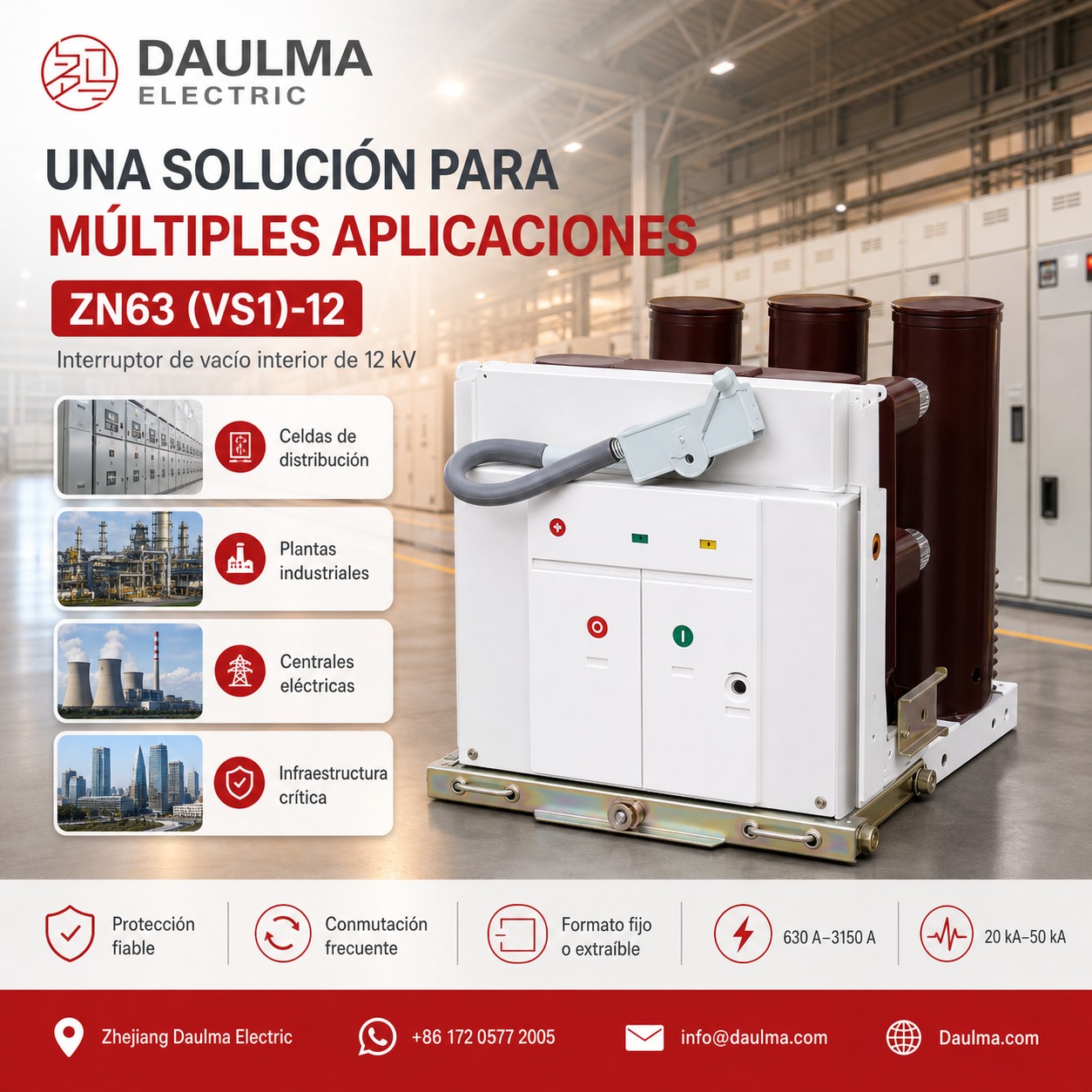

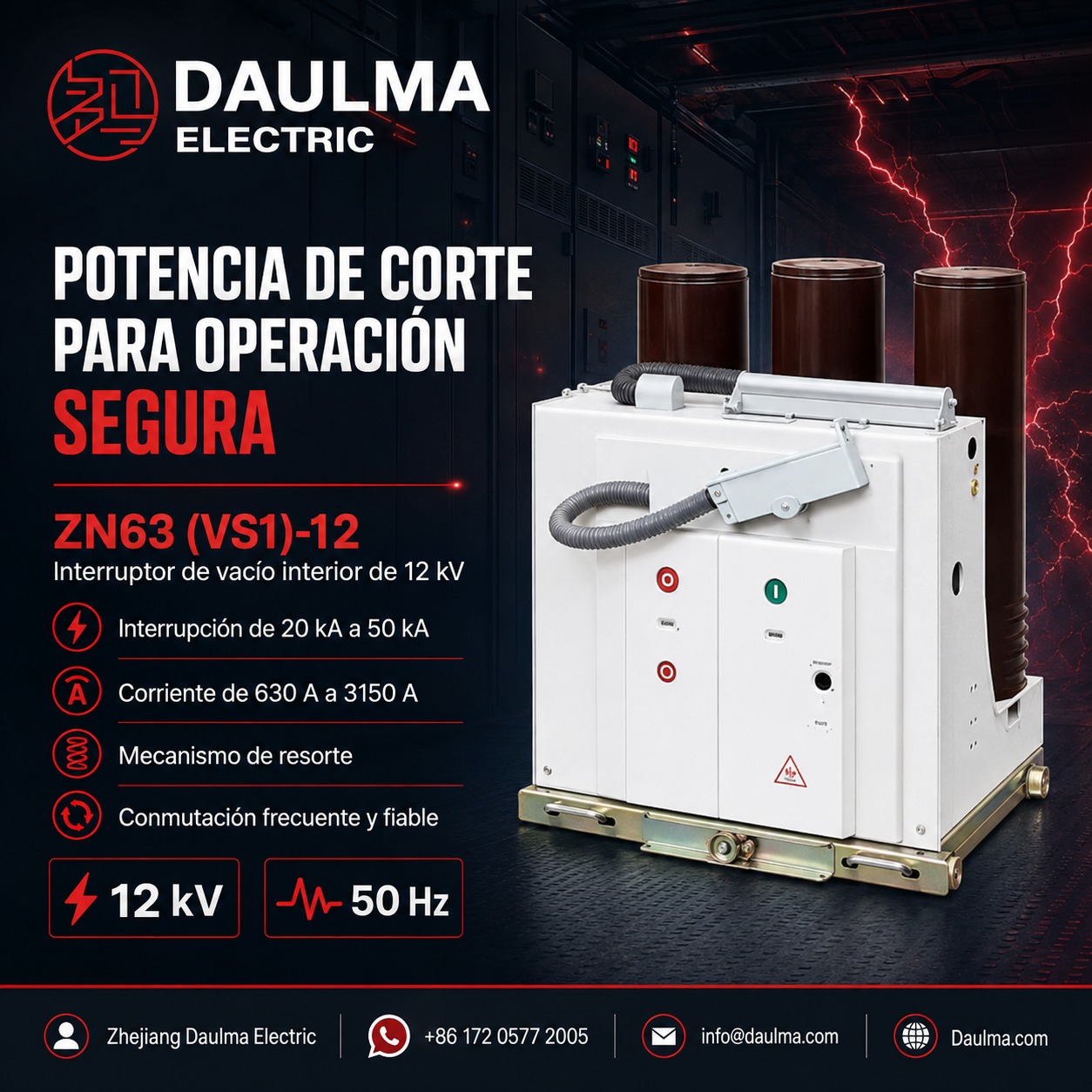

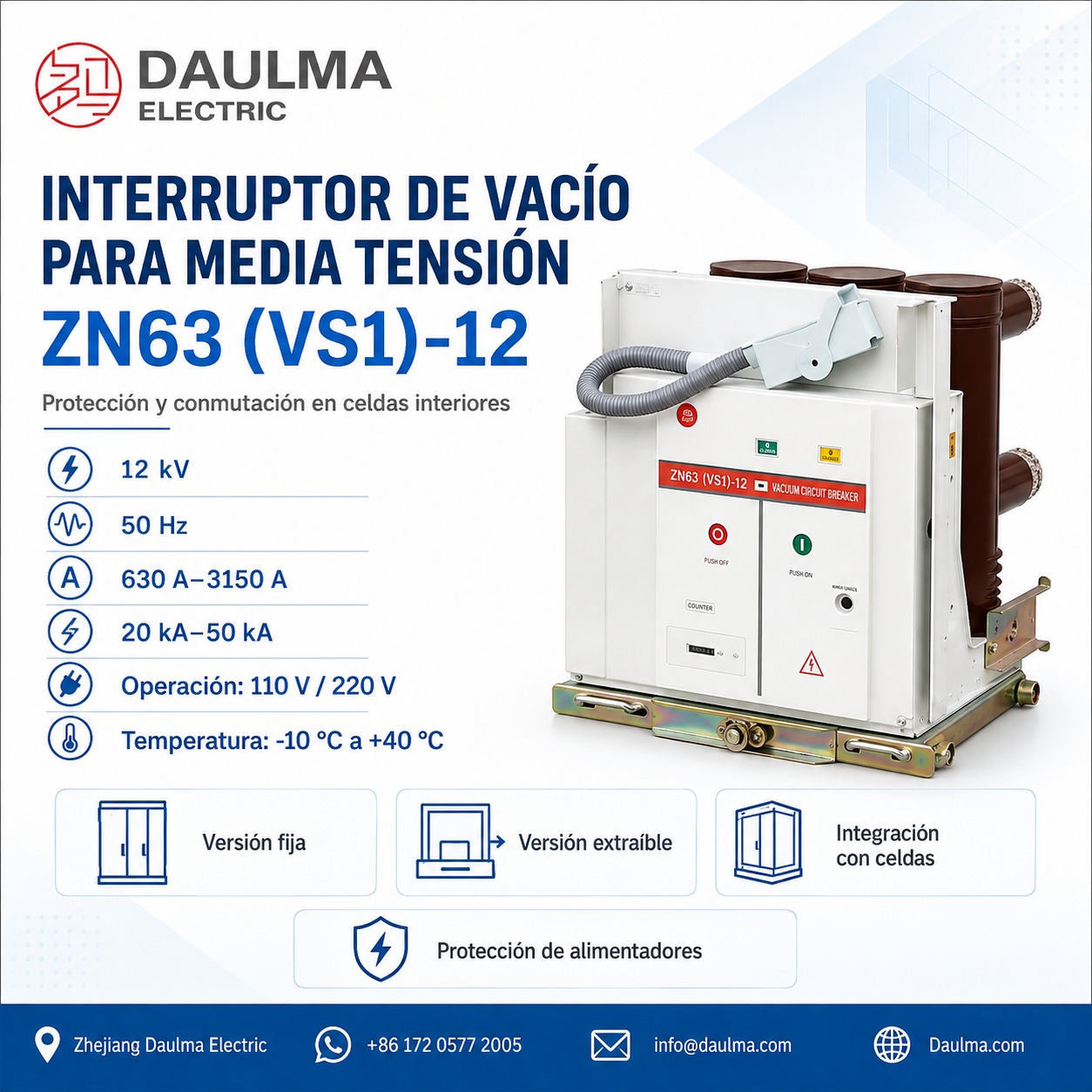

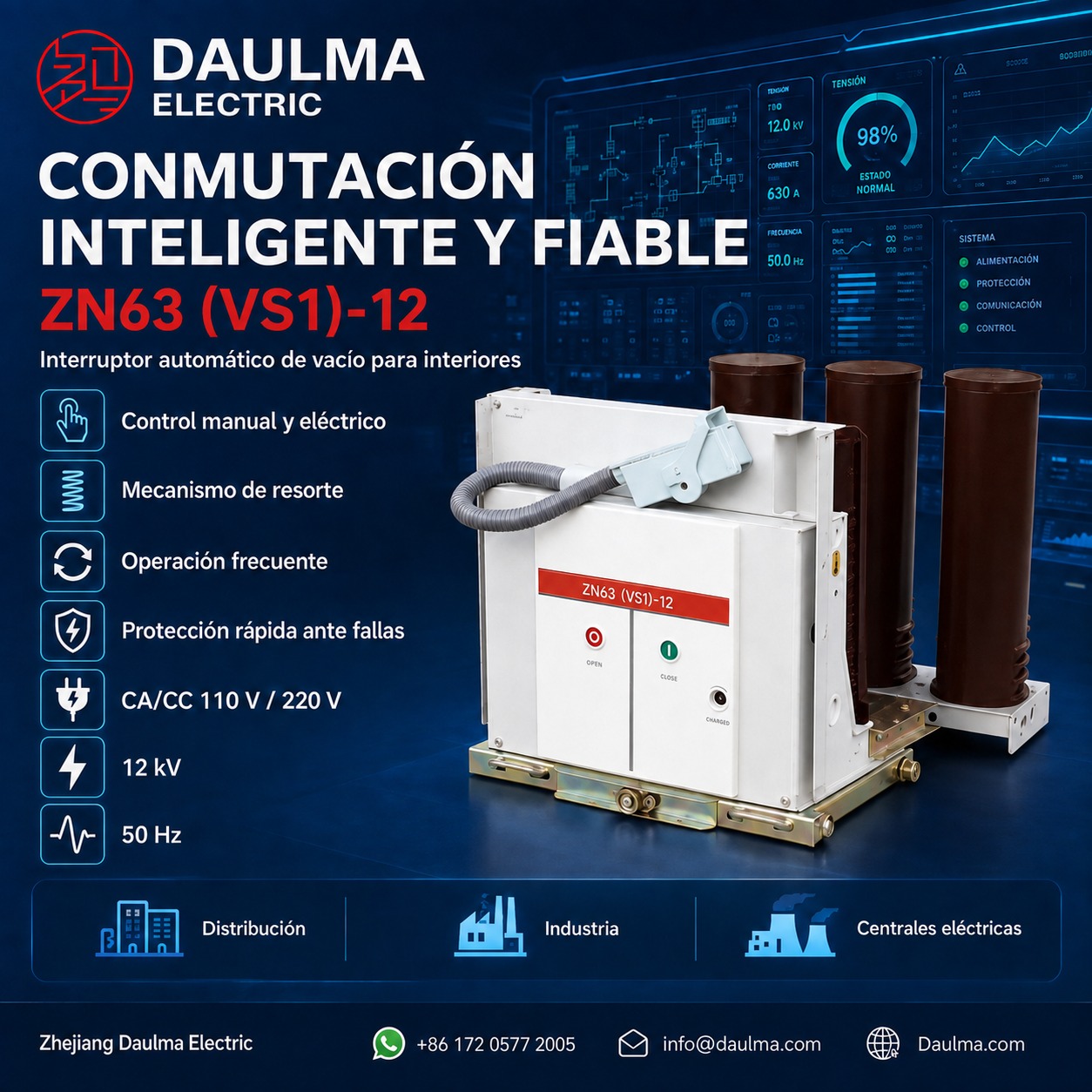

El interruptor de vacío de alta tensión para interiores ZN63 (VS1)-12 kV es un equipo de maniobra trifásico de corriente alterna a 50 Hz, clasificado para 12 kV, diseñado para control y protección fiables en plantas industriales, operaciones mineras, centrales eléctricas y subestaciones. Destaca en aplicaciones que requieren conmutación frecuente y ofrece alto nivel de seguridad operativa y rendimiento. El interruptor integra directamente el mecanismo de resorte VET con el conjunto del interruptor de vacío, permitiendo una construcción compacta y una operación eficiente. Admite tanto instalación fija como configuración sobre carro móvil cuando se combina con un mecanismo de avance, garantizando flexibilidad en diversos sistemas de celdas.
Con un diseño de poste sólido y sellado, el ZN63 (VS1)-12 proporciona una solución libre de mantenimiento, resistente a la contaminación y a prueba de explosiones, con excelente rendimiento de aislamiento. Su compatibilidad con paneles de celdas KYN28A-12 (GZS) y XGN mejora la integración del sistema. Diseñado para redes modernas de distribución eléctrica, combina alta fiabilidad, larga vida útil y resistencia ambiental para cumplir con requisitos operativos exigentes.
Construcción
El interruptor emplea una estructura modular en la que la cámara de extinción de arco al vacío está alojada dentro de un cilindro aislante reforzado fabricado mediante el proceso APG (Gelificación por Presión Automática). Este diseño incorpora nervaduras reforzadas y bordes tipo falda para mejorar la rigidez dieléctrica y la estabilidad mecánica, protegiendo además el interruptor de vacío contra la contaminación. El mecanismo de accionamiento es de tipo resorte cargado, compatible con operación eléctrica y manual, con transmisión por bielas precisa y amortiguación avanzada para minimizar el rebote y retorno de contactos.
Marcado de terminales: Los terminales primarios están identificados como P1 (lado de línea) y P2 (lado de carga). Los terminales secundarios de control incluyen S1/S2 para bobinas de disparo en paralelo, H1/H2 para bobinas de cierre y contactos auxiliares (p. ej., 52a/52b) para indicación de estado. Todo el cableado secundario debe cumplir con la norma IEC 60670.
Advertencia de seguridad: Desenergice y ponga a tierra siempre el circuito antes de la instalación o mantenimiento. Asegure un correcto engrane entre contactos móviles y fijos (mínimo 15 mm de inserción). No opere fuera de las condiciones ambientales nominales. Verifique que la tensión de control coincida con la especificada (CA/CC 110 V o 220 V) antes de energizar.
Designación del modelo
El código de modelo ZN63(VS1)-12/□/□ se interpreta de la siguiente manera:
- Z: Interruptor de vacío
- N: Aplicación en interiores
- 63: Número de secuencia de diseño
- 12: Tensión nominal en kV
- /: Separador para parámetros configurables
- Primer □: Corriente nominal (A)
- Segundo □: Corriente nominal de cortocircuito de interrupción (kA)
Parámetros técnicos
Condiciones de servicio
- Temperatura: -10 °C a +40 °C (almacenamiento y transporte permitidos hasta -30 °C)
- Altitud: ≤1000 metros sobre el nivel del mar
- Humedad: Humedad relativa promedio diaria ≤95 %; promedio mensual ≤90 %
- Intensidad sísmica: No superior a grado 8 en la escala Richter
- Peligros: El lugar de instalación debe estar libre de riesgos de incendio, explosión, polvo severo, corrosión química y vibraciones intensas
- Requisitos especiales: Adaptaciones ambientales personalizadas disponibles bajo solicitud al soporte técnico
Instalación y cableado
Dimensiones de instalación
El interruptor ZN63(VS1)-12 kV está disponible en versiones sobre carro y fija, compatibles con cubículos estándar de celdas. Asegure holguras adecuadas para operación y mantenimiento. La profundidad de engrane de contactos debe ser ≥15 mm, y la carrera del carro es de 200 ± 2 mm.
Figura 1: Dimensiones del interruptor ZN63(VS1)(800) tipo sobre carro
| Dimensión | Valor (mm) |
|---|---|
| Carrera del carro | 200 ± 2 |
| Tamaño mínimo de engrane de contactos | ≥15 |
| Corriente nominal (A) | 630 | 1250 | 1600 |
|---|---|---|---|
| Corriente nominal de interrupción de cortocircuito (kA) | 20, 25 | 25, 31.5, 40 | 31.5 |
| Diámetro del contacto fijo emparejado (mm) | Φ35 | Φ49 | Φ55 |
Figura 2: Dimensiones del interruptor ZN63(VS1)(1000) tipo sobre carro
Figura 3: Dimensiones del interruptor ZN63(VS1)(800) tipo fijo
Figura 4: Dimensiones del interruptor ZN63(VS1)(1000) tipo fijo
Selección y preguntas frecuentes
Guía de selección
- Confirme la tensión y frecuencia del sistema: Asegúrese de que el sistema opere a 12 kV CA 50 Hz; el interruptor no es adecuado para CC u otras frecuencias sin personalización.
- Ajuste la corriente nominal a la carga: Seleccione la corriente nominal (630 A a 3150 A) según la demanda continua de carga, dejando margen para futuras ampliaciones.
- Determine el nivel de falla: Elija la capacidad de interrupción de cortocircuito (20 kA a 50 kA) de acuerdo con la corriente de falla prevista en el punto de instalación.
- Seleccione el tipo de montaje: Decida entre tipo sobre carro (para celdas extraíbles como KYN28A) o tipo fijo (para paneles XGN) según el diseño de la celda.
- Especifique la tensión de control: Indique la tensión de la bobina de accionamiento —CA/CC 110 V o 220 V— para garantizar compatibilidad con los sistemas de control existentes.
- Verifique las condiciones ambientales: Confirme que la temperatura ambiente, altitud y clase de contaminación cumplan con las condiciones estándar de servicio; solicite versiones especiales si se superan.
- Incluya accesorios: Especifique durante el pedido la necesidad de contactos auxiliares, disparos en paralelo, liberadores de mínima tensión o módulos de comunicación.
Frequently Asked Questions
Q1: ¿Se puede instalar este interruptor de vacío en zonas con alta humedad?
Sí, es apto para ambientes húmedos. Soporta una humedad relativa diaria ≤95 % y mensual ≤90 %. Consulte al soporte técnico para condiciones extremas.
Q2: ¿Qué adaptaciones ambientales personalizadas ofrece el fabricante para este equipo?
Disponemos de adaptaciones ambientales bajo solicitud especial. El equipo base opera hasta 1000 m de altitud y -10 °C. Contacte con ventas para requerimientos específicos.
Q3: ¿Cuál es el límite de altitud máxima para la instalación estándar?
La altitud máxima permitida es de 1000 metros sobre el nivel del mar. Para instalaciones a mayor altura, se requiere un diseño especial. Confirme su proyecto con ingeniería.
Q4: ¿Para qué tipo de tableros eléctricos se utiliza este interruptor?
Se utiliza en tableros de distribución y celdas de media tensión para interiores. Está diseñado para sistemas de 12 kV y 50 Hz. Solicite la ficha técnica completa.
Q5: ¿Cómo debe ser el entorno de instalación para evitar fallos prematuras?
El lugar debe estar libre de riesgos de incendio, explosión y polvo severo. También se excluyen la corrosión química y las vibraciones intensas. Verifique las condiciones del sitio antes de instalar.
Q6: ¿Es resistente a sismos este interruptor de vacío ZN63?
Sí, soporta una intensidad sísmica de hasta grado 8 en la escala Richter. Esta resistencia garantiza la estabilidad mecánica durante eventos telúricos. Confirme los requisitos sísmicos de su región.
Q7: ¿Cuándo se permite el almacenamiento y transporte a temperaturas bajo cero?
El almacenamiento y transporte están permitidos hasta -30 °C. Sin embargo, la temperatura de operación en servicio debe mantenerse entre -10 °C y +40 °C. Consulte el manual para tiempos de aclimatación.
