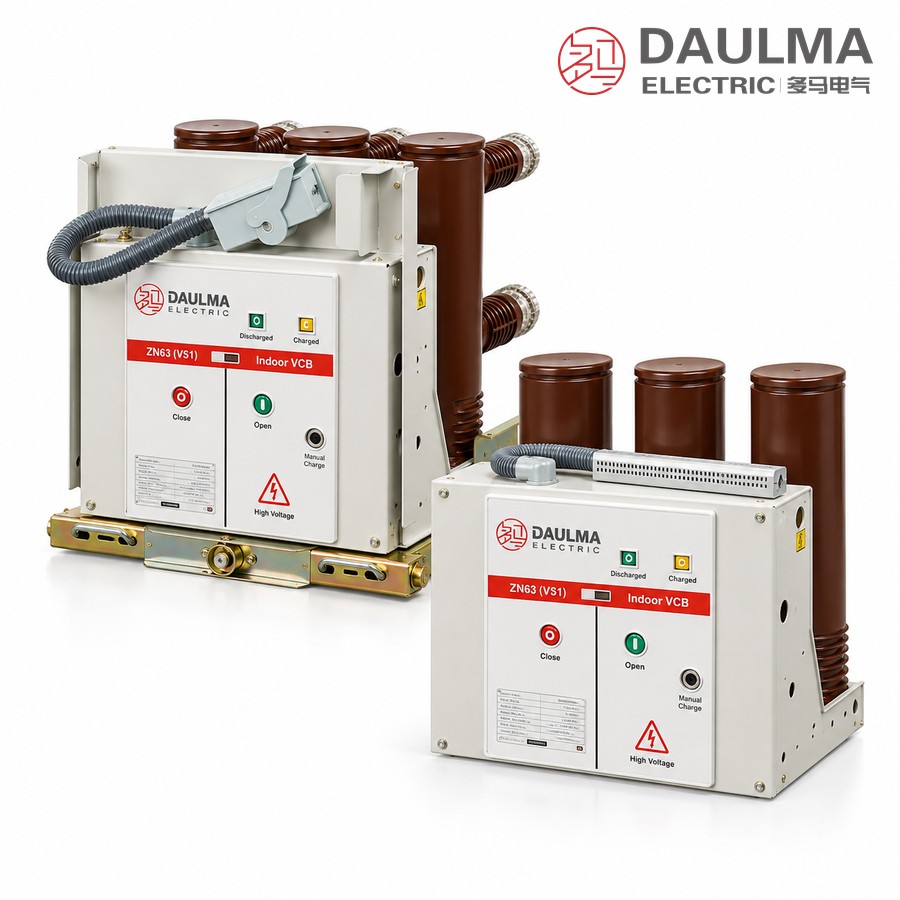

Высоковольтный вакуумный выключатель ZN63 (VS1)-12 кВ для внутренней установки — это трехфазное коммутационное устройство переменного тока частотой 50 Гц с номинальным напряжением 12 кВ, предназначенное для надежного управления и защиты в промышленных предприятиях, горнодобывающих комплексах, электростанциях и подстанциях. Он отлично подходит для применений, требующих частых коммутаций, и обеспечивает высокий уровень эксплуатационной безопасности и производительности. Выключатель интегрирует пружинный привод VET непосредственно с блоком вакуумных дугогасительных камер, что обеспечивает компактную конструкцию и эффективную работу. Устройство поддерживает как стационарную установку, так и выкатную конфигурацию при использовании механизма выдвижения, гарантируя гибкость в различных распределительных устройствах.
Благодаря цельнолитой колонковой конструкции ZN63 (VS1)-12 обеспечивает решение, не требующее технического обслуживания, устойчивое к загрязнению и взрывобезопасное, с превосходными изоляционными характеристиками. Его совместимость с ячейками КРУН типа KYN28A-12 (GZS) и XGN упрощает интеграцию в систему. Разработанный для современных сетей распределения электроэнергии, он сочетает высокую надежность, длительный срок службы и устойчивость к внешним воздействиям, отвечая самым строгим эксплуатационным требованиям.
Конструкция
Выключатель выполнен по модульному принципу: вакуумная дугогасительная камера размещена внутри усиленного изоляционного цилиндра, изготовленного методом APG (автоматического прессования в горячем состоянии). Конструкция включает усиливающие ребра и юбочные кромки для повышения электрической прочности и механической устойчивости, а также защищает вакуумный прерыватель от загрязнения. Привод — пружинного типа, допускающий как электрическое, так и ручное управление, с точной передачей движения и усовершенствованной системой демпфирования для минимизации отскока и повторного замыкания контактов.
Маркировка выводов: Первичные выводы обозначены как P1 (со стороны питающей сети) и P2 (со стороны нагрузки). Вторичные цепи управления включают выводы S1/S2 для катушек отключения, H1/H2 для катушек включения и вспомогательные контакты (например, 52a/52b) для сигнализации положения. Все вторичные цепи должны соответствовать стандарту МЭК 60670.
Предупреждение по безопасности: Перед монтажом или техническим обслуживанием всегда отключайте питание и заземляйте цепь. Обеспечьте правильное сцепление подвижных и неподвижных контактов (минимальное перекрытие — 15 мм). Не эксплуатируйте устройство за пределами номинальных условий окружающей среды. Перед подачей напряжения убедитесь, что напряжение цепи управления соответствует указанному значению — переменному/постоянному току 110 В или 220 В.

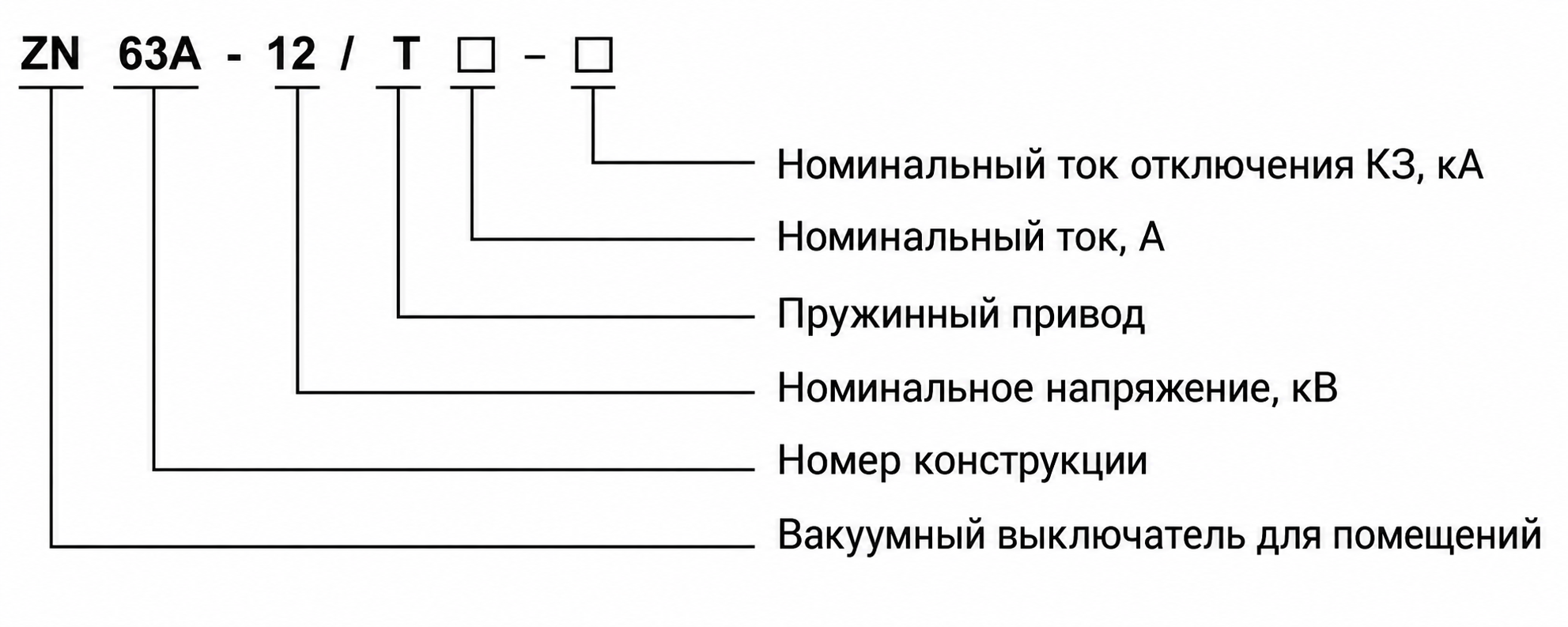

Обозначение модели
Код модели ZN63(VS1)-12/□/□ расшифровывается следующим образом:
- Z: Вакуумный выключатель
- N: Для внутренней установки
- 63: Порядковый номер конструкции
- 12: Номинальное напряжение, кВ
- /: Разделитель для настраиваемых параметров
- Первый □: Номинальный ток (А)
- Второй □: Номинальный ток отключения короткого замыкания (кА)
Технические параметры
Условия эксплуатации
- Температура: от –10 °C до +40 °C (при хранении и транспортировке допускается до –30 °C)
- Высота над уровнем моря: ≤1000 метров
- Влажность: суточная средняя относительная влажность ≤95 %; месячная средняя ≤90 %
- Сейсмостойкость: не более 8 баллов по шкале Рихтера
- Опасные факторы: место установки должно быть свободно от пожароопасных веществ, взрывоопасной среды, сильной запыленности, химической коррозии и интенсивной вибрации
- Специальные требования: адаптация под особые условия окружающей среды доступна по запросу в технической поддержке
Технические параметры
| Параметр | Ед. изм. | 20 кА | 25 кА | 31,5 кА | 40 кА | 50 кА |
|---|---|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | 12 | 12 | 12 | 12 |
| Максимальное рабочее напряжение | кВ | 12 | 12 | 12 | 12 | 12 |
| Номинальный ток | А | 630 | 1250 | 1250 1600 2000 2500 |
1250 1600 2500 3150 |
1250 2500 3150 |
| Номинальный ток отключения КЗ | кА | 20 | 25 | 31,5 | 40 | 50 |
| Номинальный ток включения КЗ (амплитудное значение) | кА | 50 | 63 | 80 | 100 | 125 |
| Номинальный пиковый ток термической стойкости | кА | 50 | 63 | 80 | 100 | 125 |
| Номинальный ток термической стойкости в течение 4 с | кА | 20 | 25 | 31,5 | 40 | 50 |
| Испытательное напряжение промышленной частоты (после отключения) |
кВ | 42 (разрыв 48) | 42 (разрыв 48) | 42 (разрыв 48) | 42 (разрыв 48) | 42 (разрыв 48) |
| Импульсное выдерживаемое напряжение (после отключения) |
кВ | 75 (разрыв 85) | 75 (разрыв 85) | 75 (разрыв 85) | 75 (разрыв 85) | 75 (разрыв 85) |
| Номинальный цикл операций | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | |
| Механический ресурс | циклов | 10000 | 10000 | 10000 | 10000 | 10000 |
| Число отключений номинального тока КЗ | циклов | 50 | 50 | 50 | 50 | 50 |
| Номинальное напряжение привода | В | перем./пост. 110, 220 | перем./пост. 110, 220 | перем./пост. 110, 220 | перем./пост. 110, 220 | перем./пост. 110, 220 |
| Ход контактов при отключении | мм | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Дорожка (ход пружины контакта) | мм | 4 ± 0,5 | 4 ± 0,5 | 4 ± 0,5 | 4 ± 0,5 | 4 ± 0,5 |
| Несовпадение моментов замыкания фаз | мс | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| Время отскока контактов при включении | мс | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| Средняя скорость отключения (на участке 6 мм) |
м/с | 0,9 ~ 1,2 | 0,9 ~ 1,2 | 0,9 ~ 1,2 | 0,9 ~ 1,2 | 0,9 ~ 1,2 |
| Средняя скорость включения | м/с | 0,4 ~ 0,8 | 0,4 ~ 0,8 | 0,4 ~ 0,8 | 0,4 ~ 0,8 | 0,4 ~ 0,8 |
| Время отключения при максимальном напряжении привода |
с | ≤0,05 | ≤0,05 | ≤0,05 | ≤0,05 | ≤0,05 |
| Время отключения при минимальном напряжении привода |
с | ≤0,08 | ≤0,08 | ≤0,08 | ≤0,08 | ≤0,08 |
| Время включения | с | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| Сопротивление главной цепи каждой фазы | мкОм | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Допустимая суммарная величина износа подвижного и неподвижного контактов |
мм | 3 | 3 | 3 | 3 | 3 |
Установка и подключение
Габаритные размеры для монтажа
Выключатель ZN63(VS1)-12 кВ выпускается в выкатном и стационарном исполнениях и совместим со стандартными ячейками распределительных устройств. Обеспечьте достаточный монтажный зазор для эксплуатации и обслуживания. Глубина сцепления контактов должна составлять ≥15 мм, а ход выкатного механизма — 200 ± 2 мм.
Рисунок 1: Габаритные размеры выкатного выключателя ZN63(VS1)(800)
| Размер | Значение (мм) |
|---|---|
| Ход выкатного механизма | 200 ± 2 |
| Минимальная глубина сцепления контактов | ≥15 |
| Номинальный ток (А) | 630 | 1250 | 1600 |
|---|---|---|---|
| Номинальный ток отключения КЗ (кА) | 20, 25 | 25, 31,5, 40 | 31,5 |
| Размер согласованного неподвижного контакта (мм) | Φ35 | Φ49 | Φ55 |
Рисунок 2: Габаритные размеры выкатного выключателя ZN63(VS1)(1000)
Рисунок 3: Габаритные размеры стационарного выключателя ZN63(VS1)(800)
Рисунок 4: Габаритные размеры стационарного выключателя ZN63(VS1)(1000)
Подбор и частые вопросы
Руководство по выбору
- Подтвердите напряжение и частоту сети: Убедитесь, что система работает при 12 кВ переменного тока 50 Гц; выключатель не предназначен для постоянного тока или других частот без специальной модификации.
- Соотнесите номинальный ток с нагрузкой: Выберите номинальный ток (от 630 А до 3150 А) исходя из постоянной нагрузки с запасом на будущее расширение.
- Определите уровень тока короткого замыкания: Выберите отключающую способность (от 20 кА до 50 кА) в соответствии с ожидаемым током короткого замыкания в точке установки.
- Выберите тип монтажа: Определитесь между выкатным исполнением (для выдвижных ячеек типа KYN28A) или стационарным (для панелей XGN) в зависимости от конструкции распределительного устройства.
- Укажите напряжение цепи управления: Задайте напряжение катушек управления — переменный/постоянный ток 110 В или 220 В — для обеспечения совместимости с существующими системами управления.
- Проверьте условия эксплуатации: Убедитесь, что температура окружающей среды, высота над уровнем моря и степень загрязнения соответствуют стандартным условиям эксплуатации; при их превышении запросите специальное исполнение у технической поддержки.
- Укажите необходимые аксессуары: При оформлении заказа уточните потребность во вспомогательных контактах, катушках отключения, расцепителях минимального напряжения или модулях связи.
Часто задаваемые вопросы
Вопрос 1: Можно ли использовать выключатель ZN63(VS1)-12 кВ в наружных распределительных устройствах?
Нет. Буква «N» в обозначении модели указывает на применение только внутри помещений. Для наружной установки требуется иной корпус и конструкция изоляции из-за воздействия дождя, УФ-излучения и экстремальных температур.
Вопрос 2: В чем разница между выкатным и стационарным исполнениями?
Выкатное исполнение позволяет выдвигать выключатель из ячейки КРУ для изоляции и обслуживания без отсоединения первичных кабелей, повышая безопасность и удобство технического обслуживания. Стационарное исполнение жестко закреплено и требует полного отключения питания и ручного отсоединения для проведения работ.
Вопрос 3: Как часто требуется техническое обслуживание выключателя?
Благодаря герметичной вакуумной дугогасительной камере и надежному пружинному приводу выключатель ZN63(VS1) рассчитан на минимальное обслуживание. Рекомендуется проводить плановый осмотр каждые 3–5 лет или после 5000 операций. В течение нормального срока службы, как правило, не требуется смазка или регулировка контактов.
Вопрос 4: Совместим ли выключатель с системами «умных сетей»?
Да, при оснащении опциональными интеллектуальными контроллерами и модулями связи (например, Modbus RTU, Profibus) он может интегрироваться в системы SCADA и интеллектуальные распределительные сети для дистанционного мониторинга, управления и диагностики.
Вопрос 5: Что произойдет, если напряжение цепи управления окажется ниже номинального?
Работа может стать ненадежной. Время включения увеличивается (до 0,1 с при минимальном напряжении), возможны неполное замыкание контактов или отказ в отключении при аварийных режимах. Всегда проверяйте соответствие напряжения питания номинальному значению переменного/постоянного тока 110 В или 220 В с допуском (обычно ±15%).
Часто задаваемые вопросы
Q1: Какой ток отключения КЗ выбрать для сетей с расчетными 31,5 кА?
Для таких сетей требуется выключатель с номинальным током отключения 31,5 кА. Доступны модификации на 20, 25, 31,5, 40 и 50 кА. Уточните расчетные параметры у инженеров для подбора.
Q2: Можно ли установить выключатель ZN63 в неотапливаемом помещении при -20 °C?
Да, рабочая температура эксплуатации составляет от –10 °C до +40 °C. При температуре -20 °C требуется дополнительный обогрев шкафа или заказ модификации с расширенным диапазоном. Согласуйте условия с технической поддержкой.
Q3: Как заказать адаптацию выключателя для условий высокой влажности и сейсмики?
Адаптация под особые условия, включая сейсмостойкость до 8 баллов и высокую влажность, доступна по запросу. Стандартная версия работает при влажности до 95%. Отправьте техническое задание в отдел продаж.
Q4: Какие значения номинального тока доступны для модификации на 31,5 кА?
Для версии 31,5 кА доступны номинальные токи 1250, 1600, 2000 и 2500 А. Выбор зависит от требуемой пропускной способности сборной шины. Укажите нужное значение в спецификации при заказе.
Q5: Предоставляется ли заводской протокол высоковольтных испытаний при поставке?
Наличие и формат заводских протоколов испытаний зависят от требований проекта. Детали сертификации и объем тестов подлежат согласованию. Свяжитесь с менеджером для уточнения.
Q6: Для каких типов КРУ подходит вакуумный выключатель ZN63 (VS1)-12?
Выключатель предназначен для внутренней установки в комплектные распределительные устройства (КРУ) напряжением 12 кВ. Работает в сетях с изолированной или заземленной нейтралью. Подтвердите габариты шкафа для проверки совместимости.
Q7: Допускается ли эксплуатация аппарата на высоте более 1000 метров?
Стандартная модификация рассчитана на высоту до 1000 метров над уровнем моря. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Запросите опросный лист для расчета надбавок.
