يُعد المحول المدمج JLSZW-35kV المصنوع بتقنية صب راتنج الإيبوكسي جهاز قياس عالي الجهد مصممًا لأنظمة التيار المتردد ثلاثية الأطوار بتردد 50 هرتز وجهد مقنن 35 كيلوفولت. ويجمع هذا الجهاز بين وظيفتي تحويل الجهد والتيار، مما يمكّن من قياس الطاقة بدقة (الفعالة والغير فعالة)، وحماية الدوائر عبر المرحلات، ومراقبة استهلاك الطاقة. ويُستخدم هذا الجهاز على نطاق واسع في محطات التحويل الخارجية الحضرية والريفية وكذلك في شبكات توزيع الطاقة الصناعية.
يُصنع هذا المحول بتقنية متقدمة لصب راتنج الإيبوكسي، ليحل محل النماذج التقليدية المغمورة بالزيت، مقدّمًا موثوقية أعلى، وأمانًا بيئيًا أفضل، واستقرارًا طويل الأمد. ويضمن هيكله المختوم بالكامل من النوع العمودي مقاومة ممتازة للقوس الكهربائي، والإشعاع فوق البنفسجي، والتدهور، والرطوبة—مما يجعله مثاليًا للظروف الخارجية القاسية مع الحفاظ على أداء قياسي ثابت.
البناء: يجمع JLSZW-35 بين محولَي جهد أحاديَي الطور معزولَين بالكامل متصلَين على توصيل “V/V”، ومحولَي تيار متصلَين على التوالي في الطورين A وC. ويتضمّن لفّ كل محول تيار طرفًا وسيطًا (tap) للسماح بتعديل مرن لنسبة التيار. كما يتوفر إصدار محسّن يدعم توصيل Y/Y ثلاثي الأطوار وثلاثي العناصر لقياس شامل عالي الجهد. ويمكن تخصيص حاوية القياس المعدنية المتينة من حيث الحجم، ومستوى العزل، ومقاومة التآكل وفقًا لمتطلبات الموقع. ترميز المحطات: تُسمّى المحطات الأولية P1/P2؛ أما المحطات الثانوية فهي S1/S2 لمحولات التيار، وA/X أو da/dn لمحولات الجهد. تحذير أمان: يجب دائمًا فصل التغذية الكهربائية وتوصيل النظام بالأرض قبل التركيب أو الصيانة. ويجب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد من الوحدة لضمان حماية فعّالة من الصواعق.

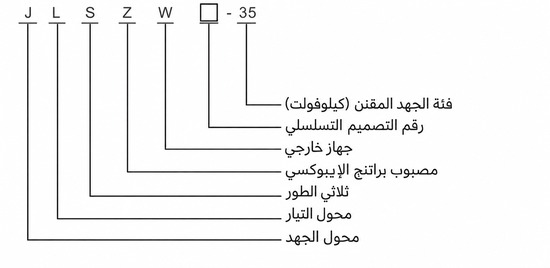

رمز التصنيف:
- J: محول جهد
- L: محول تيار
- S: ثلاثي الأطوار
- Z: نوع صب راتنج الإيبوكسي
- W: جهاز خارجي
- □: رقم التسلسل التصميمي
- 35: فئة الجهد المقنن (كيلوفولت)
المعطيات التقنية
ظروف التشغيل
- مصمم لأنظمة الطاقة ثلاثية الأطوار بتردد 50 هرتز وجهد مقنن 35 كيلوفولت.
- نطاق درجة حرارة المحيط: -40°م إلى +40°م.
- متوسط الرطوبة النسبية الشهري ≤ 90%.
- أقصى ارتفاع للتركيب: 2000 متر فوق مستوى سطح البحر.
- يجب تركيبه في بيئات خالية من الغازات المسببة للتآكل، أو المواد القابلة للاشتعال، أو الملوثات الموصلة.
المعايير الفنية
- يتوافق مع GB20840.4-2015 (المحولات المدمجة).
- يتوافق محول التيار مع GB20840.2-2014 وGB20840.1-2010.
- يتوافق محول الجهد مع GB20840.3-2013 وGB20840.1-2010.
- يجب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد من الوحدة لحماية فعّالة من الصواعق.
- تُقدّم مواصفات محولات التيار والجهد التفصيلية في الجداول أدناه.
البيانات الفنية لمحول الجهد
| النوع | نسبة الجهد المقنن
(فولت) |
درجات الدقة | القدرة الخارجة المقننة
(فولت أمبير) |
القدرة الخارجة القصوى
(فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|---|---|---|---|---|---|
| JLSZW-35 | 35000/100 | 0.2 | 30 | 500 | 42/95/195 |
| JLSZW-35 | 35000/100 | 0.5 | 50 | 500 | 42/95/195 |
البيانات الفنية لمحول التيار
| النوع | نسبة التيار المقنن
(أمبير) |
درجات الدقة | القدرة الخارجة المقننة
(فولت أمبير) |
تيار الحرارة القصير المقنن (كيلو أمبير) |
التيار الديناميكي المقنن (كيلو أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|---|---|---|---|---|---|---|
| JLSZW-35 | 5~200/5 | 0.2S | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
| JLSZW-35 | 5~200/5 | 0.2 | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
ملاحظة: لأي متطلبات خاصة تتعلق بنسبة التيار، أو درجة الدقة، أو الأبعاد الفيزيائية، يُرجى التواصل مع فريقنا الفني للحصول على حلول هندسية مخصصة.
التركيب والتوصيلات

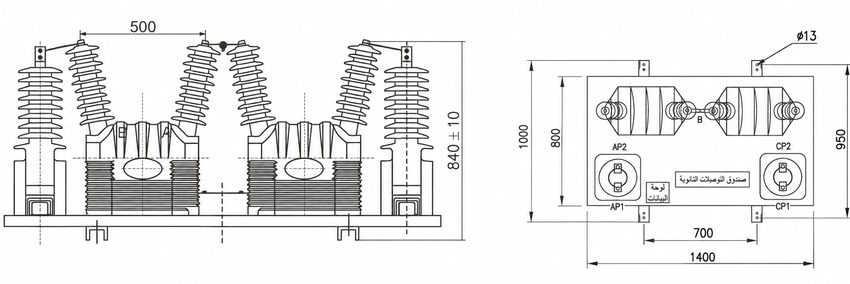

أبعاد التركيب
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 750 |
| عرض قاعدة التثبيت | 350 |
| المسافة بين الأطوار (A–C) | 500 |
| عمق صندوق المحطات الثانوية | 180 |
يُصمم المحول للتثبيت على الأعمدة أو المنصات في محطات التحويل الخارجية. تأكد من وجود مسافة كافية حول الوحدة لتشغيل آمن وصيانة سهلة، وقم بتركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد لحماية فعّالة من زيادة الجهد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد نسب الجهد والتيار: عرّف بوضوح نسبة محول الجهد المطلوبة (مثل 35000/100 فولت) ونسبة محول التيار (مثل 100/5 أمبير) وفقًا لمعلمات نظامك.
- اختر درجات الدقة المناسبة: اختر 0.2S أو 0.2 للقياسات المالية؛ وقد تكون 0.5 كافية للمراقبة العامة.
- تأكد من مستوى العزل: مستوى العزل المقنن القياسي هو 42/95/195 كيلوفولت—تحقق من توافقه مع متطلبات BIL لشبكتك.
- قيّم الظروف البيئية: في المناطق الساحلية أو الرطبة أو الملوثة، اطلب ختمًا محسّنًا أو طلاءً مقاومًا للتآكل.
- اختر توصيل الأسلاك المناسب: تستخدم الوحدات القياسية توصيل V/V؛ اختر Y/Y إذا كنت بحاجة إلى قياس ثلاثي الأطوار وثلاثي الأسلاك.
- خطّط لحماية الصواعق: اقترن دائمًا المحول بمانع صواعق أكسيد الزنك مثبت على بعد لا يزيد عن متر واحد.
- اطلب التخصيص مبكرًا: يجب تحديد الحاويات المخصصة، أو تخطيط المحطات، أو التعديلات البُعدية عند تقديم الطلب.
الأسئلة الشائعة
Q1: ما هو التطبيق الرئيسي لمحول القياس المدمج JLSZW-35kV؟
صُمم لقياس الجهد والتيار في أنظمة الطاقة ثلاثية الأطوار بتردد 50 هرتز وجهد 35 كيلوفولت. يصلح للتشغيل داخل معدات التوزيع الداخلية حتى ارتفاع 2000 متر. تواصل معنا لتأكيد ملاءمته لمشروعك.
Q2: كيف يجب تركيب المحول لضمان الحماية الفعالة من الصواعق؟
يجب تركيب مانع صواعق أكسيد الزنك على بعد لا يتجاوز متراً واحداً من الوحدة. تأكد من خلو البيئة من الغازات المسببة للتآكل والملوثات الموصلة. راجع مخططات التركيب قبل التشغيل.
Q3: أي درجات الدقة متاحة لمحول الجهد بقدرة 35 كيلوفولت؟
يتوفر المحول بدرجة دقة 0.2 بقدرة 30 فولت أمبير، ودرجة 0.5 بقدرة 50 فولت أمبير. القدرة القصوى المسموحة هي 500 فولت أمبير لكلا الخيارين. حدد درجة الدقة المطلوبة عند الطلب.
Q4: هل يتوافق هذا المحول المدمج مع المعايير الفنية المعتمدة؟
يتوافق المحول مع معايير GB20840.4-2015 للمحولات المدمجة، ومعايير GB20840.2 وGB20840.3 لمحولات التيار والجهد. يتم إرفاق تقارير اختبارات المصنع عند الطلب. يرجى تأكيد متطلبات معايير IEC إذا لزم الأمر.
Q5: متى يمكن طلب نسب تيار مخصصة لمحول التيار؟
يمكن طلب نسب مخصصة خاضعة لتأكيد المصنع في أي وقت قبل الإنتاج. يرجى تزويدنا بقيم التيار الابتدائي والثانوي المطلوبة ودرجة الدقة. تواصل مع فريق المبيعات للحصول على المواصفات التفصيلية.
Q6: أين يمكن تركيب محول الراتنج الإيبوكسي هذا بأمان؟
يُركب في بيئات خالية من الغازات المسببة للتآكل والملوثات الموصلة، بدرجة حرارة -40°م إلى +40°م ورطوبة تصل إلى 90%. الحد الأقصى لارتفاع التركيب هو 2000 متر. تأكد من ملاءمة ظروف الموقع قبل التثبيت.
