Комбинированный трансформатор JLSZW-35 кВ с литой эпоксидной изоляцией представляет собой высоковольтное измерительное устройство, предназначенное для трёхфазных систем переменного тока частотой 50 Гц с номинальным напряжением 35 кВ. Он объединяет функции трансформатора напряжения и трансформатора тока, обеспечивая точный учёт электроэнергии (активной и реактивной), работу релейной защиты и контроль параметров сети. Данное устройство широко применяется в наружных городских и сельских подстанциях, а также в промышленных распределительных сетях.
Благодаря передовой технологии литья под давлением с использованием эпоксидной смолы, данный трансформатор заменяет традиционные маслонаполненные аналоги, обеспечивая повышенную надёжность, экологическую безопасность и долгосрочную стабильность характеристик. Его полностью герметичная опорная конструкция гарантирует отличную устойчивость к электрической дуге, УФ-излучению, старению и влаге — что делает его идеальным решением для эксплуатации в суровых наружных условиях при сохранении стабильных метрологических характеристик.
Конструкция: Трансформатор JLSZW-35 объединяет два однофазных полностью изолированных трансформатора напряжения, соединённых по схеме «V/V», и два трансформатора тока, подключённых последовательно к фазам A и C. Вторичная обмотка каждого трансформатора тока оснащена отводом для гибкой регулировки коэффициента трансформации тока. Расширенная версия поддерживает трёхфазную трёхэлементную схему соединения Y/Y для комплексного учёта электроэнергии на высоком напряжении. Прочный металлический корпус измерительного отсека может быть адаптирован по размеру, уровню изоляции и стойкости к коррозии в соответствии с требованиями конкретной площадки. Маркировка выводов: первичные выводы обозначены как P1/P2; вторичные выводы трансформаторов тока — S1/S2, трансформаторов напряжения — A/X или da/dn. Предупреждение по безопасности: Перед монтажом или техническим обслуживанием всегда отключайте оборудование и заземляйте его. Для эффективной защиты от грозовых перенапряжений устанавливайте оксидно-цинковый разрядник на расстоянии не более 1 метра от устройства.

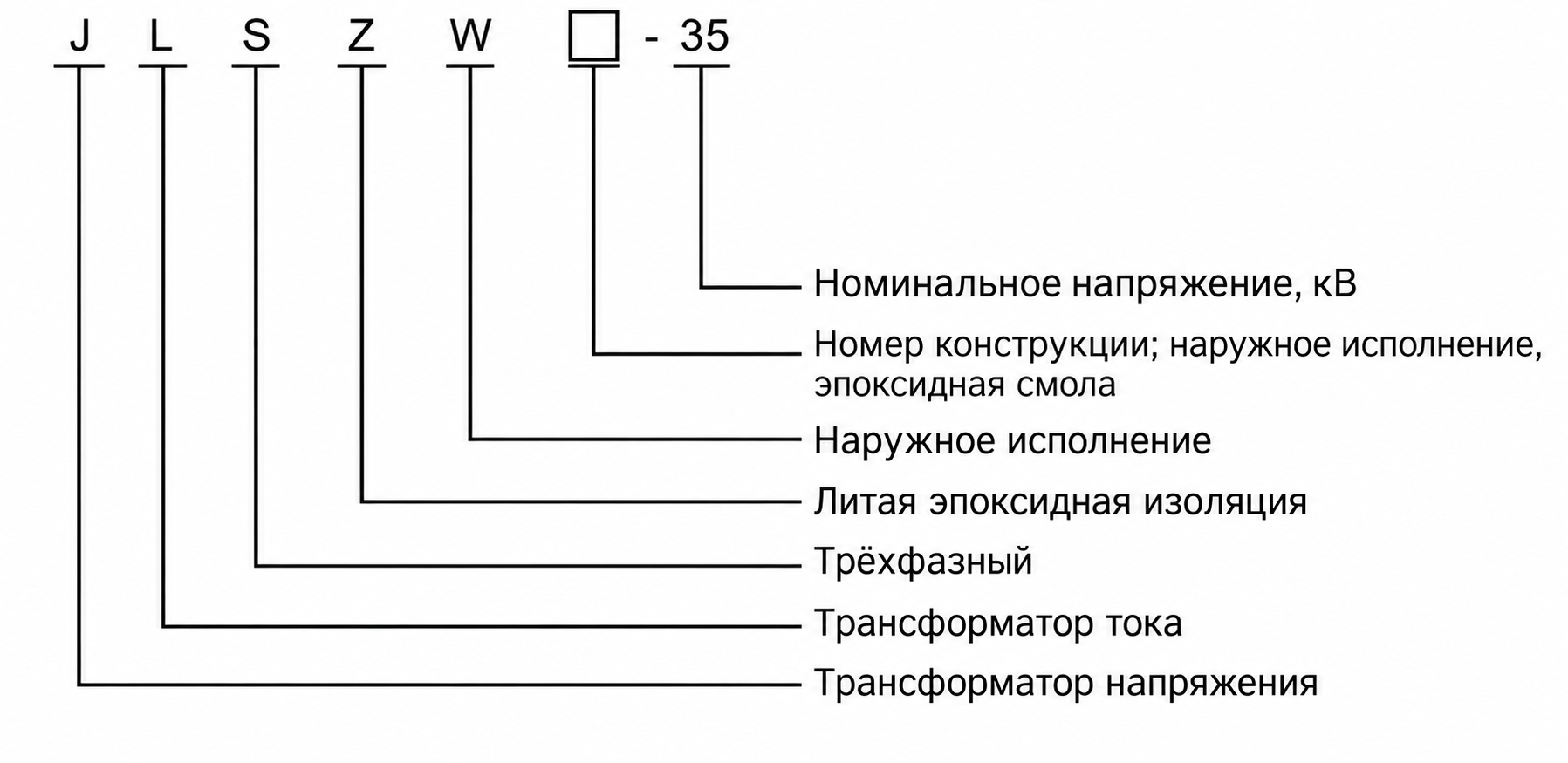

Расшифровка обозначения типа:
- J: Трансформатор напряжения
- L: Трансформатор тока
- S: Трёхфазный
- Z: Литой (с эпоксидной изоляцией)
- W: Наружное исполнение
- □: Порядковый номер разработки
- 35: Класс номинального напряжения (кВ)
Технические параметры
Условия эксплуатации
- Предназначен для трёхфазных сетей переменного тока частотой 50 Гц с номинальным напряжением 35 кВ.
- Диапазон температуры окружающей среды: от –40°C до +40°C.
- Средняя месячная относительная влажность ≤ 90%.
- Максимальная высота установки над уровнем моря: 2000 метров.
- Должен устанавливаться в помещениях или на открытых площадках, свободных от коррозионно-активных газов, легковоспламеняющихся веществ и проводящих загрязнений.
Технические параметры
- Соответствует стандарту GB20840.4-2015 (Комбинированные трансформаторы).
- Трансформатор тока соответствует GB20840.2-2014 и GB20840.1-2010.
- Трансформатор напряжения соответствует GB20840.3-2013 и GB20840.1-2010.
- Для защиты от грозовых перенапряжений необходимо устанавливать оксидно-цинковый разрядник на расстоянии не более 1 метра от устройства.
- Подробные технические данные трансформаторов тока и напряжения приведены в таблицах ниже.
Технические данные трансформатора напряжения
| Тип | Номинальный коэффициент
напряжения (В) |
Классы точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| JLSZW-35 | 35000/100 | 0.2 | 30 | 500 | 42/95/195 |
| JLSZW-35 | 35000/100 | 0.5 | 50 | 500 | 42/95/195 |
Технические данные трансформатора тока
| Тип | Номинальный коэффициент
тока (А) |
Классы точности |
Номинальная мощность (В·А) |
Номинальный тепловой ток короткого замыкания (кА) |
Номинальный динамический ток (кА) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|---|
| JLSZW-35 | 5~200/5 | 0.2S | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
| JLSZW-35 | 5~200/5 | 0.2 | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
Примечание: При наличии особых требований к коэффициенту тока, классу точности или габаритным размерам обращайтесь в нашу техническую службу для разработки индивидуального решения.
Установка и подключение
Габаритные размеры для монтажа
| Размер | Значение (мм) |
|---|---|
| Общая высота | 750 |
| Ширина монтажного основания | 350 |
| Расстояние между фазами (A–C) | 500 |
| Глубина коробки вторичных выводов | 180 |
Трансформатор предназначен для установки на опоре или платформе в наружных подстанциях. Обеспечьте достаточные габариты для безопасной эксплуатации и обслуживания, а также установите оксидно-цинковый разрядник на расстоянии не более 1 метра для защиты от перенапряжений.
Подбор и частые вопросы
Руководство по выбору
- Укажите коэффициенты трансформации напряжения и тока: Чётко определите требуемый коэффициент трансформатора напряжения (например, 35000/100 В) и коэффициент трансформатора тока (например, 100/5 А) в соответствии с параметрами вашей сети.
- Выберите соответствующие классы точности: Для коммерческого учёта используйте классы 0.2S или 0.2; для общего контроля может быть достаточно класса 0.5.
- Подтвердите уровень изоляции: Стандартный номинальный уровень изоляции составляет 42/95/195 кВ — убедитесь в его совместимости с требованиями BIL вашей сети.
- Оцените условия окружающей среды: Для прибрежных, влажных или загрязнённых районов рекомендуется заказать усиленную герметизацию или покрытия, повышающие коррозионную стойкость.
- Уточните схему соединения: Стандартные устройства используют схему V/V; выберите схему Y/Y, если требуется трёхфазный трёхпроводный учёт.
- Запланируйте защиту от грозы: Всегда комплектуйте трансформатор оксидно-цинковым разрядником, установленным на расстоянии не более 1 метра.
- Заранее согласуйте индивидуальные требования: Нестандартные корпуса, расположение выводов или изменения габаритов следует указывать при оформлении заказа.
Часто задаваемые вопросы
Вопрос 1: Каково основное применение комбинированного трансформатора JLSZW-35?
Он предназначен для точного измерения напряжения, тока и учёта электроэнергии в трёхфазных сетях переменного тока 35 кВ и широко используется в наружных распределительных подстанциях, сельских сетях и промышленных энергоустановках, где требуется высокоточный коммерческий учёт и защита.
Вопрос 2: Как литая эпоксидная изоляция повышает надёжность при наружной установке?
Сплошная эпоксидная оболочка обеспечивает высокую электрическую прочность, устойчивость к УФ-излучению, анти-трекинговые свойства и полную защиту от утечки масла. Полностью герметичная конструкция предотвращает проникновение влаги и загрязнений, гарантируя десятилетия безотказной работы даже в экстремальных климатических условиях.
Вопрос 3: Можно ли изменить коэффициенты трансформации тока и напряжения?
Да. Коэффициент трансформации тока может быть адаптирован в диапазоне 5–200/5 А, а коэффициент трансформации напряжения обычно фиксирован на уровне 35000/100 В, но может быть изменён по запросу. Классы точности, вторичные нагрузки и габаритные размеры также могут быть адаптированы под специализированные проекты.
Вопрос 4: Какое техническое обслуживание требуется после установки?
Благодаря сплошной изоляции обслуживание минимально. Рекомендуется периодически осматривать корпус на наличие загрязнений или повреждений, при необходимости очищать сухим воздухом или мягкой тканью и проверять целостность вторичных цепей во время плановых осмотров подстанции.
Вопрос 5: Почему стоит выбрать этот трансформатор вместо маслонаполненного комбинированного?
Эпоксидная модель исключает риск возгорания, проблемы утилизации масла и утечки. Она обеспечивает повышенную механическую прочность, лучшие характеристики по частичным разрядам, более длительный срок службы и снижение эксплуатационных затрат — что делает её предпочтительным выбором для современной, экологически ответственной энергетической инфраструктуры.
Часто задаваемые вопросы
Q1: Как правильно защитить комбинированный трансформатор от грозовых перенапряжений?
Требуется установка оксидно-цинкового разрядника на расстоянии не более 1 метра от устройства. Это обеспечивает надежную защиту изоляции 35 кВ. Уточните тип разрядника при заказе.
Q2: Какой класс точности у обмотки напряжения данного трансформатора?
Номинальный класс точности составляет 0,2 при коэффициенте трансформации 35000/100 В. Номинальная мощность равна 30 В·А, предельная — 500 В·А. Подтвердите нагрузку вторичных цепей для окончательного подбора.
Q3: Можно ли эксплуатировать трансформатор JLSZW-35 на высоте более 1000 метров?
Да, максимальная допустимая высота установки над уровнем моря составляет 2000 метров. Диапазон рабочих температур от –40°C до +40°C. При превышении высоты свяжитесь с нами для уточнения.
Q4: Каким стандартам соответствуют трансформаторы тока и напряжения в составе JLSZW-35?
Устройство соответствует стандарту GB20840.4-2015. Трансформатор тока отвечает GB20840.2-2014, а трансформатор напряжения — GB20840.3-2013. Запросите актуальные сертификаты соответствия у менеджера для тендерной документации.
Q5: Какие заводские испытания проходят комбинированные трансформаторы перед отгрузкой?
Проводятся стандартные приемо-сдаточные испытания согласно стандартам GB20840. Точный перечень тестов и сроки предоставления протоколов требуют уточнения. Свяжитесь с отделом продаж для получения детальной информации.
Q6: Для каких распределительных устройств предназначен трансформатор JLSZW-35?
Трансформатор предназначен для трехфазных сетей 50 Гц напряжением 35 кВ. Допускается установка на открытых площадках или в помещениях без коррозионно-активных газов. Уточните габариты для компоновки ячейки.
Q7: Какая максимальная влажность допускается при эксплуатации трансформатора?
Средняя месячная относительная влажность не должна превышать 90%. Эпоксидная изоляция обеспечивает стойкость к внешним воздействиям. Для специфических климатических условий требуется дополнительное согласование с заводом.
