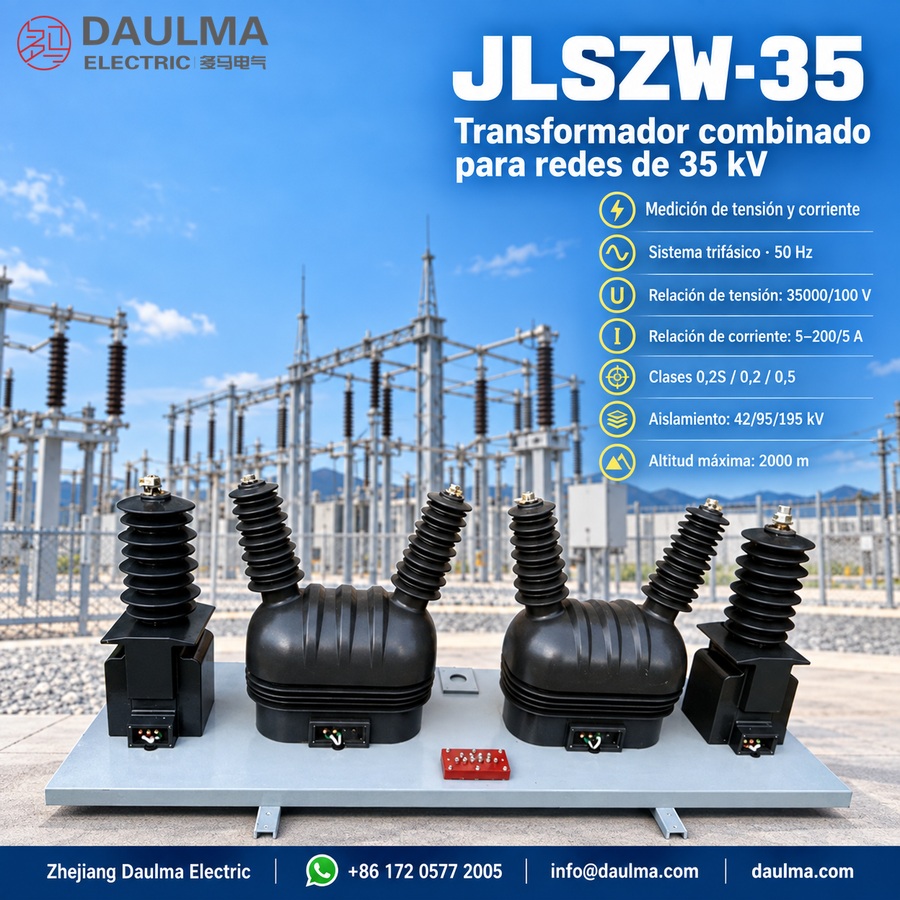

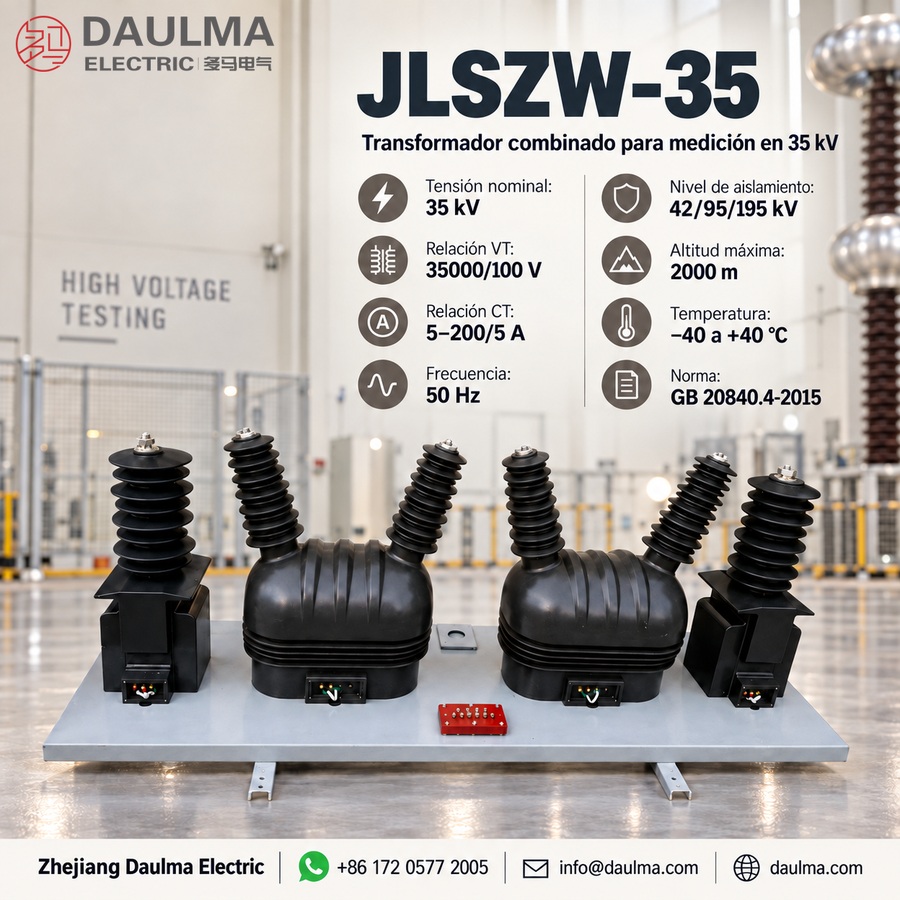

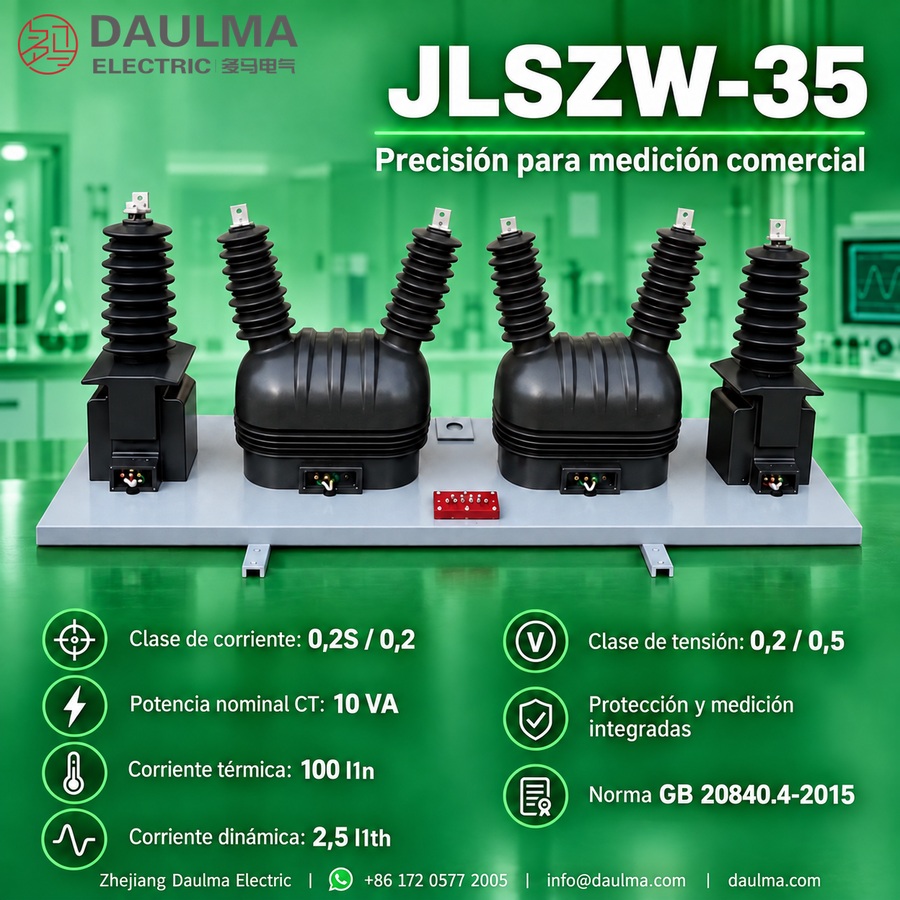

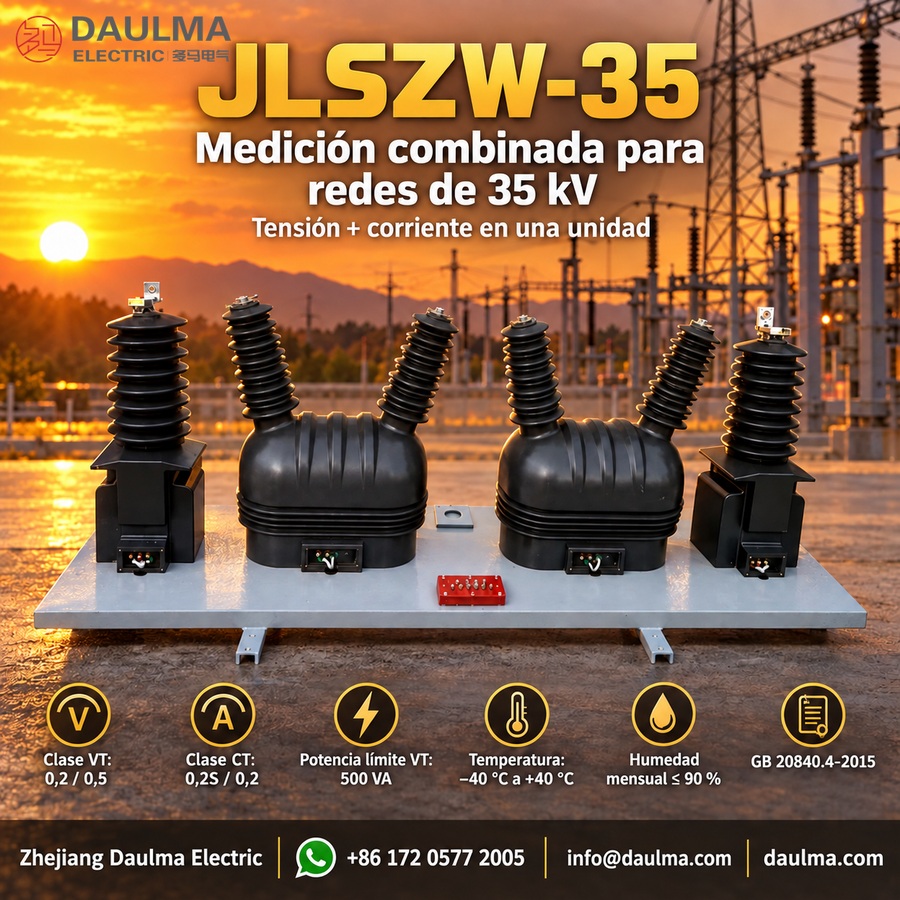

El transformador combinado JLSZW-35KV con encapsulado en resina epoxi es un dispositivo de medición de alta tensión diseñado para sistemas trifásicos de corriente alterna a 50 Hz con una tensión nominal de 35 kV. Integra funciones de transformación de tensión y corriente, permitiendo una medición precisa de energía (activa y reactiva), protecciones mediante relés y supervisión de la red eléctrica. Esta unidad se instala ampliamente en subestaciones exteriores urbanas y rurales, así como en redes industriales de distribución de energía.
Fabricado con tecnología avanzada de encapsulado en resina epoxi, este transformador sustituye a los modelos tradicionales inmersos en aceite, ofreciendo mayor fiabilidad, seguridad ambiental y estabilidad a largo plazo. Su estructura totalmente sellada y de tipo poste garantiza una excelente resistencia a arcos eléctricos, radiación UV, envejecimiento y humedad, lo que lo hace ideal para condiciones exteriores exigentes, manteniendo al mismo tiempo un rendimiento metrológico constante.
Construcción: El JLSZW-35 combina dos transformadores de tensión monofásicos, completamente aislados, conectados en configuración “V/V”, y dos transformadores de corriente conectados en serie a las fases A y C. El devanado secundario de cada transformador de corriente incluye una derivación para ajustar flexiblemente la relación de transformación de corriente. Una versión mejorada admite un esquema de conexión trifásico de tres elementos en Y/Y para una medición completa de alta tensión. La robusta caja metálica de medición puede personalizarse en tamaño, nivel de aislamiento y resistencia a la corrosión según los requisitos específicos del emplazamiento. Marcado de bornes: Los terminales primarios están etiquetados como P1/P2; los terminales secundarios son S1/S2 para los transformadores de corriente, y A/X o da/dn para los transformadores de tensión. Advertencia de seguridad: Desenergice y ponga a tierra siempre el sistema antes de realizar la instalación o el mantenimiento. Instale un pararrayos de óxido de zinc a menos de 1 metro de la unidad para una protección eficaz contra rayos.
Designación del tipo:
- J: Transformador de tensión
- L: Transformador de corriente
- S: Trifásico
- Z: Tipo encapsulado en resina epoxi
- W: Dispositivo para exterior
- □: Número de serie del diseño
- 35: Clase de tensión nominal (kV)
Parámetros técnicos
Condiciones de servicio
- Diseñado para sistemas eléctricos trifásicos de CA a 50 Hz con tensión nominal de 35 kV.
- Rango de temperatura ambiente: -40 °C a +40 °C.
- Humedad relativa promedio mensual ≤ 90 %.
- Altitud máxima de instalación: 2000 metros sobre el nivel del mar.
- Debe instalarse en entornos libres de gases corrosivos, sustancias inflamables o contaminantes conductores.
Parámetros técnicos
- Cumple con la norma GB20840.4-2015 (Transformadores combinados).
- El transformador de corriente cumple con GB20840.2-2014 y GB20840.1-2010.
- El transformador de tensión cumple con GB20840.3-2013 y GB20840.1-2010.
- Se debe instalar un pararrayos de óxido de zinc a menos de 1 metro de la unidad para protección contra rayos.
- Las especificaciones detalladas de los transformadores de corriente y tensión se indican en las tablas siguientes.
Datos técnicos del transformador de tensión
| Tipo | Relación de tensión nominal
(V) |
Clases de exactitud | Potencia nominal
(VA) |
Potencia límite
(VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|---|
| JLSZW-35 | 35000/100 | 0,2 | 30 | 500 | 42/95/195 |
| JLSZW-35 | 35000/100 | 0,5 | 50 | 500 | 42/95/195 |
Datos técnicos del transformador de corriente
| Tipo | Relación de corriente nominal
(A) |
Clases de exactitud | Potencia nominal
(VA) |
Corriente térmica nominal de corta duración (kA) |
Corriente dinámica nominal (kA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|---|---|
| JLSZW-35 | 5~200/5 | 0,2S | 10 | 100 I1n | 2,5 I1th | 42/95/195 |
| JLSZW-35 | 5~200/5 | 0,2 | 10 | 100 I1n | 2,5 I1th | 42/95/195 |
Nota: Para requisitos especiales relacionados con la relación de corriente, clase de exactitud o dimensiones físicas, póngase en contacto con nuestro equipo técnico para soluciones de ingeniería personalizadas.
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 750 |
| Anchura de montaje en base | 350 |
| Distancia entre fases (A–C) | 500 |
| Profundidad de la caja de bornes secundarios | 180 |
El transformador está diseñado para montaje en poste o plataforma en subestaciones exteriores. Asegure una distancia de seguridad adecuada alrededor de la unidad para su operación y mantenimiento seguros, e instale un pararrayos de óxido de zinc a menos de 1 metro para protección contra sobretensiones.
Selección y preguntas frecuentes
Guía de selección
- Especifique las relaciones de tensión y corriente: Defina claramente la relación requerida del transformador de tensión (por ejemplo, 35000/100 V) y del transformador de corriente (por ejemplo, 100/5 A) según los parámetros de su sistema.
- Seleccione las clases de exactitud adecuadas: Elija 0,2S o 0,2 para facturación comercial; 0,5 puede ser suficiente para supervisión general.
- Confirme el nivel de aislamiento: El nivel estándar de aislamiento asignado es 42/95/195 kV; verifique la compatibilidad con los requisitos de BIL de su red.
- Evalúe las condiciones ambientales: Para zonas costeras, húmedas o contaminadas, solicite sellado reforzado o recubrimientos resistentes a la corrosión.
- Considere la configuración de cableado: Las unidades estándar utilizan conexión V/V; opte por Y/Y si necesita medición trifásica de tres hilos.
- Planifique la protección contra rayos: Asocie siempre el transformador con un pararrayos de óxido de zinc instalado a menos de 1 metro.
- Solicite personalización con anticipación: Especifique durante el pedido cajas personalizadas, disposiciones de bornes o ajustes dimensionales.
Preguntas Frecuentes
Q1: ¿Cómo se protege este transformador combinado de 35 kV contra sobretensiones?
Se requiere instalar un pararrayos de óxido de zinc. Debe colocarse a menos de un metro de la unidad para garantizar la protección contra rayos. Consulte los diagramas unifilares para detalles de cableado.
Q2: ¿Qué clase de exactitud ofrece el transformador de tensión para medición?
El modelo JLSZW-35 ofrece clases de exactitud 0,2 y 0,5. La clase 0,2 proporciona 30 VA nominales, mientras que la 0,5 ofrece 50 VA con un límite de 500 VA. Solicite la tabla de cargas al confirmar el pedido.
Q3: ¿Cuáles normas cumple este transformador combinado de medición de 35 kV?
Cumple con la norma GB20840.4-2015 para transformadores combinados. Además, los transformadores de corriente y tensión siguen las normas GB20840.2-2014 y GB20840.3-2013 respectivamente. Contacte a ventas para obtener los certificados específicos de su proyecto.
Q4: ¿Puede instalarse este equipo en exteriores con alta humedad y frío extremo?
Sí, está diseñado para condiciones ambientales exigentes. Soporta temperaturas de -40 °C a +40 °C y humedad relativa mensual hasta del 90 %. El entorno de instalación debe estar libre de gases corrosivos.
Q5: ¿Se incluyen pruebas de fábrica personalizadas antes del envío del transformador?
Se ejecutan pruebas de rutina según los estándares GB20840 aplicables. Las pruebas de tipo y especiales están sujetas a confirmación según los requisitos específicos del cliente. Póngase en contacto con ingeniería para definir el alcance.
Q6: ¿Para qué sistemas eléctricos se utiliza este transformador de medición JLSZW-35?
Se utiliza en sistemas eléctricos trifásicos de CA de 50 Hz con tensión nominal de 35 kV. Es ideal para aplicaciones de medición y protección en subestaciones. La altitud máxima de instalación no debe exceder los 2000 metros.
