نظرة عامة
يُعد محول الأداة المدمج JLSW3-35kV من النوع الزيتي المخصص للتركيب الخارجي، ومصمم لأنظمة الطاقة ثلاثية الطور التيار المتردد بجهد حتى 35 كيلوفولت. ويجمع هذا المحول بين ثلاثة محولات جهد (VT) أحادية الطور معزولة بالكامل متصلة على توصيل Y/Y، وثلاثة محولات تيار (CT) كهرومغناطيسية، واحدة لكل طور، جميعها مجمعة داخل خزان واحد مملوء بالزيت. ويُوفّر هذا التجميع المدمج قياساً متزامناً للجهد والتيار لضمان دقة عالية في قياس الطاقة في المحطات الفرعية الخارجية وشبكات التوزيع.
تم تصميم محول JLSW3-35kV كتحديث محسّن للتصاميم التقليدية، حيث يحتوي غطاء الخزان على جهاز متكامل مقاوم للرطوبة لمنع دخول الرطوبة، مما يعزز سلامة العزل ويطيل عمر الخدمة. ويتميز هذا الوحدة بسعة أعلى، ووزن وأبعاد أقل، وتركيب ميداني مبسط مقارنة بالتكوينات القديمة.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 35 kV |
| التردد المقنن | 50 Hz / 60 Hz |
| التكوين | 3 × VT (Y/Y) + 3 × CT (A,B,C) |
| توصيل محول الجهد | Y/Y مع نقطة متعادلة مؤرضة |
| نوع محول التيار | كهرومغناطيسي، نواة حلقيّة |
| فئات الدقة | 0.2 / 0.2S |
| نوع العزل | زيتي |
| بيئة التركيب | خارجي |
| الجهد الثانوي (VT) | 100 V أو 100/√3 V |
| التيار الثانوي (CT) | 1 A أو 5 A |

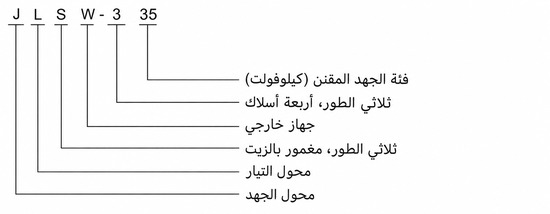

ترميز الموديل
- J: محول أداة مدمج (صندوق قياس)
- L: عنصر محول التيار
- S: عنصر محول الجهد (ثلاثي الطور)
- W: تركيب خارجي
- 3: تكوين ثلاثي الطور
- 35: فئة الجهد (kV)
البناء

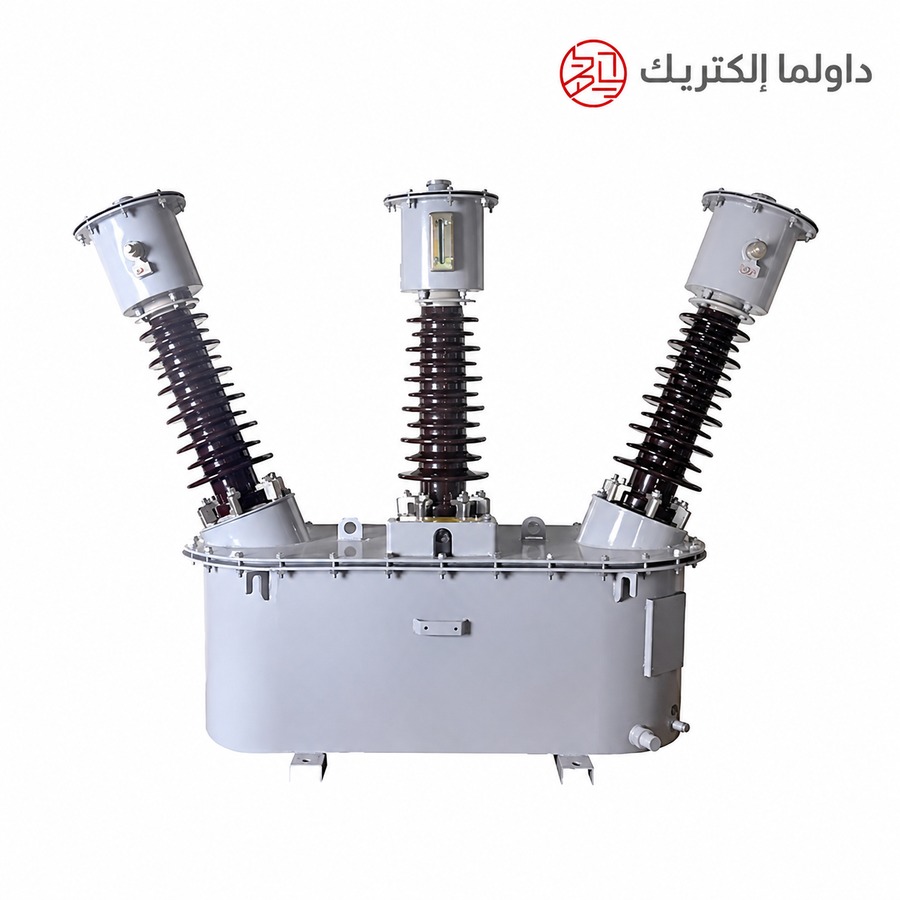

يتميز محول JLSW3-35kV بخزان زيت مستطيل الشكل مصنوع من الفولاذ الملحوم، يحتوي على ثلاثة محولات جهد كهرومغناطيسية أحادية الطور وثلاثة محولات تيار كهرومغناطيسية حلقيّة مثبتة على ألواح طرفية ثابتة. ويشمل الخزان غطاءً مقاوماً للرطوبة، ومؤشر مستوى الزيت، وبرغي تأريض، وصمام تصريف الزيت، وحلقتَي رفع لرفع آمن أثناء التركيب. وتكون جميع المكونات الداخلية مغمورة بالكامل في زيت عازل لتحقيق أداء عازل ممتاز واستقرار حراري.
يمنع الجهاز المتكامل المقاوم للرطوبة بشكل فعّال دخول الرطوبة الخارجية إلى نظام الزيت، مما يحسّن بشكل كبير من الموثوقية طويلة المدى في المناخات الرطبة مقارنة بالمحولات الخارجية القياسية. ويضمن هذا التصميم ثبات قوة العزل ويقلل من متطلبات الصيانة طوال عمر التشغيل.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند +20°م)
- مستوى التلوث: وفقاً لمعيارَيْ IEC 60815 / GB/T 26218
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزازات الشديدة، أو رذاذ الملح
- المتطلبات الزلزالية: وفقاً للمعايير الإقليمية المعمول بها عند التحديد
البيانات الفنية
| الجهد الأولي المقنن (V) |
الجهد الثانوي المقنن (V) |
فئة الدقة |
الحمل المقنن (VA) |
معامل القدرة للحمل |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0.2 | 50 | cos phi = 0.8 (متأخر) |
| 35000/√3 | 100/√3 | 0.2S | 50 | cos phi = 1.0 |
| 35000 | 100 | 0.2 | 50 | cos phi = 0.8 (متأخر) |
| 35000 | 100 | 0.2S | 50 | cos phi = 1.0 |
| التيار الأولي المقنن (A) |
التيار الثانوي المقنن (A) |
فئة الدقة |
الحمل المقنن (VA) |
معامل القدرة للحمل |
|---|---|---|---|---|
| 50 | 5 | 0.2 | 10 | cos phi = 0.8 (متأخر) |
| 100 | 5 | 0.2 | 10 | cos phi = 0.8 (متأخر) |
| 200 | 5 | 0.2 | 15 | cos phi = 0.8 (متأخر) |
| 400 | 5 | 0.2 | 20 | cos phi = 0.8 (متأخر) |
| 600 | 5 | 0.2 | 20 | cos phi = 0.8 (متأخر) |
التركيب والتوصيلات

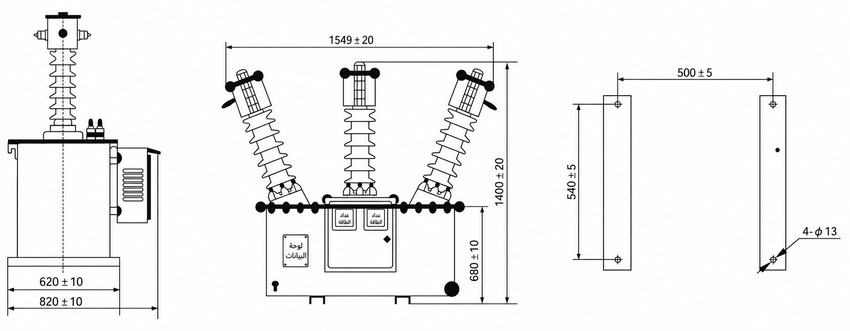

مخطط التركيب
يجب تركيب محول JLSW3-35kV المدمج بشكل آمن على أساس ثابت باستخدام نقاط التثبيت المخصصة. تُوصَل محولات الجهد الأولية عبر بوشات الجهد العالي، بينما تُستخدم محولات التيار الأولية عبر قضبان تمريرية أو أطراف ملولبة. يجب الحفاظ على مسافة كافية للعزل، وتبدد الحرارة، وفحص الزيت، والوصول للصيانة. ويجب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن 1 متر من الوحدة وفقاً للمعيار GB 20840.4-2015.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1850 |
| العرض الكلي | 1200 |
| العمق الكلي | 800 |
| المسافة بين محاور البوشات (طور إلى طور) | 400 |
| نمط ثقوب التثبيت | 800 × 600 |
| أدنى ارتفاع عن الأرض | 300 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة محول الجهد بناءً على جهد النظام: 35000/100 V للقياس بين الطورين أو 35000/√3/100/√3 V للقياس بين الطور والأرض.
- اختر نسبة محول التيار (مثل 100/5، 200/5) لتغطية مدى الحمل المتوقع مع الحفاظ على الدقة عند أقل تيار تشغيلي.
- لأغراض الفوترة التجارية، حدد فئة دقة 0.2 أو 0.2S وفقاً للمعيار GB 17215 ومتطلبات المرفق الكهربائي.
- احسب الحمل المقنن الإجمالي كمجموع أحمال الأجهزة المتصلة (بالـ VA) بالإضافة إلى خسائر الأسلاك بناءً على طول الكابل ومساحة مقطعه.
- تأكد من ملاءمة الظروف البيئية: المواقع التي تزيد ارتفاعها عن 1000 متر، أو الساحلية، أو ذات التلوث العالي تتطلب مواصفات محسّنة.
- حدد الميزات الاختيارية مبكراً: مثل عدادات الطاقة المدمجة، واجهات الاتصال، أو ترتيبات أطراف خاصة.
الأسئلة الشائعة
س1: ما هي حدود الارتفاع ودرجة الحرارة للتركيب الخارجي؟
يعمل محول JLSW3-35KV عند ارتفاعات تصل إلى 1000 متر ودرجات حرارة محيطة تتراوح بين -25°م و+40°م. ويجب أن يتم التركيب بعيداً عن الاهتزازات الشديدة. وللارتفاعات الأعلى، يُرجى التواصل معنا للحصول على تفاصيل تخفيض الأداء.
س2: أي فئة دقة يجب اختيارها لتطبيقات الفوترة التجارية؟
اختر فئة الدقة 0.2S للفوترة التجارية الدقيقة. فهي تحافظ على دقة صارمة عبر نطاق تيار أوسع عند معامل قدرة 1.0. يُرجى تأكيد متطلبات الحمل الخاصة بك مع فريقنا الهندسي.
س3: هل يمكن تركيب هذا المحول المدمج في البيئات الساحلية أو المسببة للتآكل؟
لا، يجب أن تكون بيئة التركيب خالية من الغازات المسببة للتآكل ورذاذ الملح. وهو مصمم لمستويات التلوث الخارجية القياسية وفقاً للمعيار IEC 60815. يُرجى طلب هيكل خاص إذا كان النشر في المناطق الساحلية مطلوباً.
س4: ما هي اختبارات المصنع التي تُجرى قبل الشحن؟
تُجرى اختبارات روتينية قياسية قبل الشحن لضمان الامتثال للمعايير الفنية. أما الاختبارات النوعية الخاصة أو الفحوصات من طرف ثالث فتخضع للتأكيد. يُرجى التواصل مع فريق المبيعات لدينا للحصول على نموذج تقرير الاختبار التفصيلي.
س5: ما هو وقت التسليم القياسي للوحدات المخصصة؟
تُشحن التكوينات القياسية وفقاً لجدول الإنتاج المنتظم لدينا. تتطلب نسب الجهد المخصصة وقتاً إضافياً للتسليم، ويخضع ذلك للتأكيد. يُرجى تزويدنا بالمواصفات الدقيقة للحصول على تقدير دقيق لوقت التسليم.
س6: ما هو التطبيق الرئيسي لمحول JLSW3-35KV المدمج؟
يُستخدم هذا الوحدة الزيتية الخارجية أساساً لقياس الجهد والتيار في أنظمة توزيع الطاقة 35kV. فهو يدمج الوظيفتين لتوفير المساحة في المحطات الفرعية الخارجية. يُرجى التواصل معنا للحصول على الرسومات الفنية الخاصة بالتطبيق.
س7: هل تتوافق هذه المحولات مع معايير مستويات التلوث الدولية؟
نعم، يتوافق التصميم مع متطلبات مستويات التلوث وفقاً للمعيارين IEC 60815 وGB/T 26218. كما يتماشى الأداء الزلزالي مع المعايير الإقليمية المعمول بها. يُرجى التحقق من شهادات الامتثال الإقليمية المحددة مع قسمنا الفني.
