Обзор
Комбинированный измерительный трансформатор JLSW3-35 кВ — это масляный аппарат наружной установки, предназначенный для трехфазных систем переменного тока напряжением до 35 кВ. В едином маслонаполненном баке интегрированы три однофазных полностью изолированных трансформатора напряжения (ТН) с соединением обмоток Y/Y и три электромагнитных трансформатора тока (ТТ), по одному на фазу. Такая компактная конструкция обеспечивает одновременное измерение напряжения и тока для точного учета электроэнергии в открытых подстанциях и распределительных сетях.
По сравнению с традиционными решениями, JLSW3-35 кВ оснащен встроенным узлом защиты от влаги в крышке бака, предотвращающим проникновение влаги и повышающим надежность изоляции и срок службы оборудования. Устройство отличается повышенной мощностью, меньшими массой и габаритами, а также упрощенной установкой на месте эксплуатации.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Конфигурация | 3 × ТН (Y/Y) + 3 × ТТ (A,B,C) |
| Соединение ТН | Y/Y с заземленной нейтралью |
| Тип ТТ | Электромагнитный, тороидальный магнитопровод |
| Классы точности | 0,2 / 0,2S |
| Тип изоляции | Масляная |
| Условия установки | Наружная |
| Вторичное напряжение (ТН) | 100 В или 100/√3 В |
| Вторичный ток (ТТ) | 1 А или 5 А |

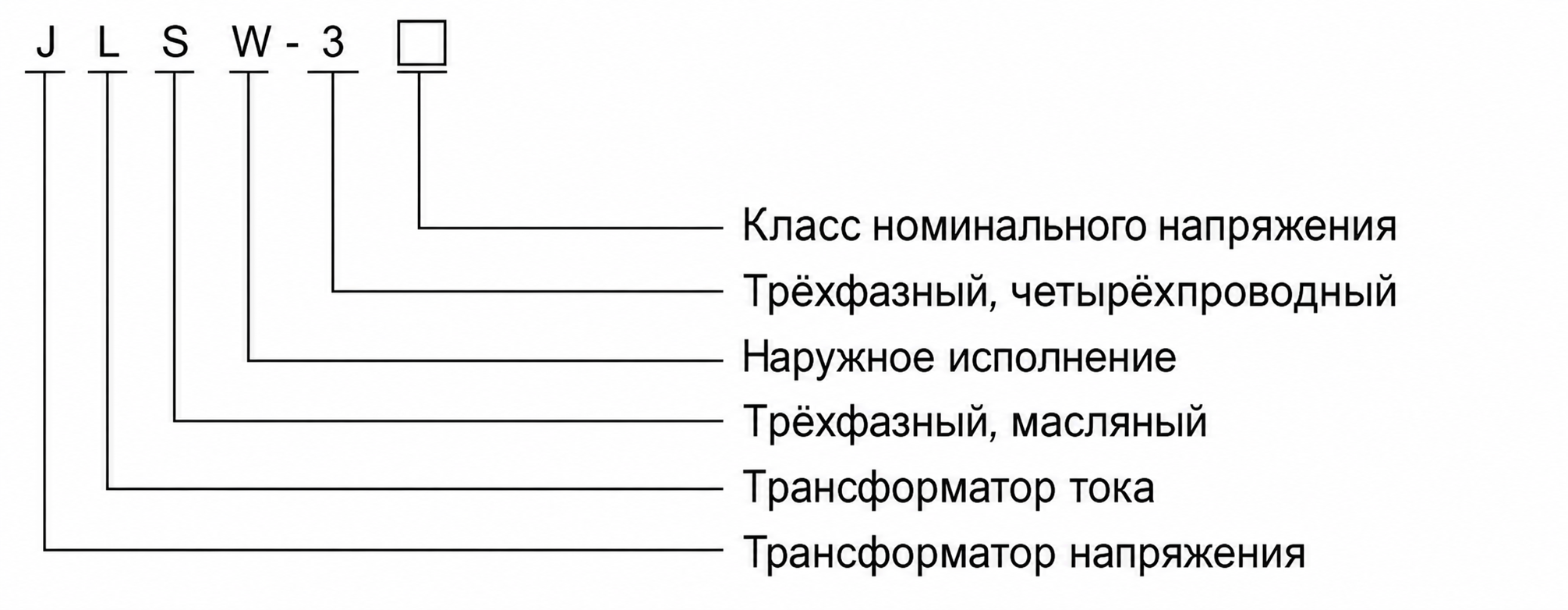

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (шкаф учета)
- L: Элемент трансформатора тока
- S: Элемент трансформатора напряжения (трехфазный)
- W: Наружная установка
- 3: Трехфазная конфигурация
- 35: Класс напряжения (кВ)
Конструкция
Трансформатор JLSW3-35 кВ выполнен в виде прямоугольного сварного стального маслонаполненного бака, в котором размещены три однофазных электромагнитных ТН и три кольцевых электромагнитных ТТ, установленных на неподвижных выводных пластинах. Бак оснащен влагозащитной крышкой, маслоуказателем, болтом заземления, сливным краном и двумя строповочными проушинами для безопасного подъема при монтаже. Все внутренние компоненты полностью погружены в изоляционное масло, что обеспечивает высокие диэлектрические свойства и термическую стабильность.
Встроенный влагозащитный узел активно препятствует проникновению внешней влаги в масляную систему, значительно повышая долгосрочную надежность в условиях повышенной влажности по сравнению со стандартными наружными трансформаторами. Такая конструкция гарантирует стабильную электрическую прочность изоляции и снижает потребность в техническом обслуживании на протяжении всего срока службы изделия.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка
- Высота над уровнем моря: Не более 1000 м
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: Среднесуточная ≤ 95 %, среднемесячная ≤ 90 % (при +20 °C)
- Степень загрязнения: Согласно IEC 60815 / GB/T 26218
- Окружающая среда: Без коррозионных газов, взрывоопасных веществ, сильной вибрации или солевого тумана
- Сейсмические требования: Согласно действующим региональным стандартам при их наличии
Технические данные
| Номинальное первичное напряжение (В) |
Номинальное вторичное напряжение (В) |
Класс точности |
Номинальная нагрузка (ВА) |
Коэффициент мощности нагрузки |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0,2 | 50 | cos φ = 0,8 (индуктивный) |
| 35000/√3 | 100/√3 | 0,2S | 50 | cos φ = 1,0 |
| 35000 | 100 | 0,2 | 50 | cos φ = 0,8 (индуктивный) |
| 35000 | 100 | 0,2S | 50 | cos φ = 1,0 |
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная нагрузка (ВА) |
Коэффициент мощности нагрузки |
|---|---|---|---|---|
| 50 | 5 | 0,2 | 10 | cos φ = 0,8 (индуктивный) |
| 100 | 5 | 0,2 | 10 | cos φ = 0,8 (индуктивный) |
| 200 | 5 | 0,2 | 15 | cos φ = 0,8 (индуктивный) |
| 400 | 5 | 0,2 | 20 | cos φ = 0,8 (индуктивный) |
| 600 | 5 | 0,2 | 20 | cos φ = 0,8 (индуктивный) |
Установка и подключение
Схема монтажа
Комбинированный трансформатор JLSW3-35 кВ должен быть надежно закреплен на устойчивом фундаменте с использованием предусмотренных монтажных точек. Первичные выводы ТН подключаются через высоковольтные вводы, а первичные выводы ТТ — через проходные шины или болтовые соединения. Необходимо обеспечить достаточные расстояния для изоляции, теплоотвода, контроля уровня масла и доступа при обслуживании. В соответствии с GB 20840.4-2015, ограничитель перенапряжения на основе оксида цинка должен быть установлен на расстоянии не более 1 метра от аппарата.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1850 |
| Общая ширина | 1200 |
| Общая глубина | 800 |
| Расстояние между центрами вводов (фаза-фаза) | 400 |
| Размеры монтажных отверстий | 800 × 600 |
| Минимальный зазор до земли | 300 |
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации ТН в зависимости от напряжения сети: 35000/100 В для измерения междуфазного напряжения или 35000/√3/100/√3 В для измерения фазного напряжения.
- Подберите коэффициент трансформации ТТ (например, 100/5, 200/5), обеспечивающий покрытие ожидаемого диапазона нагрузки при сохранении точности на минимальном рабочем токе.
- Для коммерческого учета укажите класс точности 0,2 или 0,2S в соответствии с требованиями GB 17215 и энергосбытовой организации.
- Рассчитайте суммарную номинальную нагрузку как сумму полных мощностей подключенных приборов (в ВА) плюс потери в проводах с учетом длины и сечения кабеля.
- Убедитесь в пригодности условий эксплуатации: для высот более 1000 м, прибрежных зон или районов с высокой степенью загрязнения требуются усиленные спецификации.
- Опциональные функции (встроенные счетчики, интерфейсы связи, специальные выводы) следует указывать на раннем этапе проектирования.
Часто задаваемые вопросы
В1: Каковы предельные значения высоты над уровнем моря и температуры для наружной установки?
Трансформатор JLSW3-35 кВ предназначен для эксплуатации на высоте до 1000 м и при температуре окружающей среды от –25 °C до +40 °C. Установка должна исключать сильную вибрацию. Для больших высот обратитесь к нам за информацией о понижающих коэффициентах.
В2: Какой класс точности выбрать для коммерческого учета?
Для точного коммерческого учета рекомендуется класс точности 0,2S. Он обеспечивает высокую точность в широком диапазоне токов при коэффициенте мощности 1,0. Уточните требования к нагрузке у нашей инженерной службы.
В3: Можно ли устанавливать этот комбинированный трансформатор в прибрежных или агрессивных средах?
Нет, условия эксплуатации должны исключать наличие коррозионных газов и солевого тумана. Изделие рассчитано на стандартный уровень загрязнения согласно IEC 60815. При необходимости эксплуатации в прибрежной зоне запросите специальное исполнение корпуса.
В4: Какие испытания проводятся на заводе перед отгрузкой?
Перед отгрузкой выполняются стандартные приемо-сдаточные испытания для подтверждения соответствия техническим параметрам. Специальные типовые испытания или проверки третьей стороной согласовываются отдельно. Обратитесь в отдел продаж за форматом подробного протокола испытаний.
В5: Каков стандартный срок поставки нестандартных изделий?
Стандартные конфигурации поставляются в соответствии с регулярным производственным графиком. Нестандартные коэффициенты трансформации напряжения требуют дополнительного времени, подлежащего уточнению. Предоставьте точные технические требования для получения достоверной оценки сроков поставки.
В6: Для каких основных применений предназначен комбинированный трансформатор JLSW3-35 кВ?
Этот масляный трансформатор наружной установки主要用于 измерения напряжения и тока в распределительных сетях 35 кВ. Интеграция обеих функций позволяет экономить пространство на открытых подстанциях. Обратитесь к нам за техническими чертежами, адаптированными под ваше применение.
В7: Соответствует ли трансформатор международным стандартам по степени загрязнения?
Да, конструкция соответствует требованиям по степени загрязнения согласно IEC 60815 и GB/T 26218. Сейсмостойкость также соответствует действующим региональным стандартам. Подтвердите наличие конкретных сертификатов соответствия в нашем техническом отделе.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор JLSW3-35 внутри помещения?
Нет, модель предназначена только для наружной установки. Эксплуатация допускается при температуре от –25 °C до +40 °C и высоте до 1000 м. Уточняйте требования к степени загрязнения у наших инженеров.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2S. Он обеспечивает высокую точность при номинальной нагрузке 50 ВА и коэффициенте мощности 1,0. Запросите протокол заводских испытаний при оформлении заказа.
Q3: Какие варианты первичного и вторичного напряжения доступны для заказа?
Доступны исполнения с первичным напряжением 35000 В или 35000/√3 В и вторичным 100 В или 100/√3 В. Укажите требуемую схему подключения в опросном листе для заводского подтверждения.
Q4: Подходит ли трансформатор для прибрежных зон с солевым туманом?
Нет, эксплуатация в среде с солевым туманом, коррозионными газами или сильной вибрацией не допускается. Для агрессивных сред требуется специальное исполнение. Свяжитесь с отделом продаж для подбора аналога.
Q5: Как обеспечивается сейсмостойкость комбинированного трансформатора JLSW3-35 кВ?
Сейсмические характеристики соответствуют действующим региональным стандартам при их наличии в проекте. Для зон с высокой сейсмической активностью потребуется дополнительное согласование конструкции. Отправьте техническое задание для расчета.
Q6: Каково основное назначение комбинированного трансформатора JLSW3-35 кВ?
Изделие применяется для измерения тока и напряжения в открытых распределительных устройствах 35 кВ. Масляная изоляция и наружное исполнение обеспечивают надежность работы в стандартных климатических условиях.
Q7: Какова номинальная нагрузка и коэффициент мощности для класса 0,2?
Для класса точности 0,2 номинальная нагрузка составляет 50 ВА при индуктивном коэффициенте мощности cos φ = 0,8. Убедитесь, что фактическая нагрузка вторичных цепей не превышает это значение.
