Descripción general

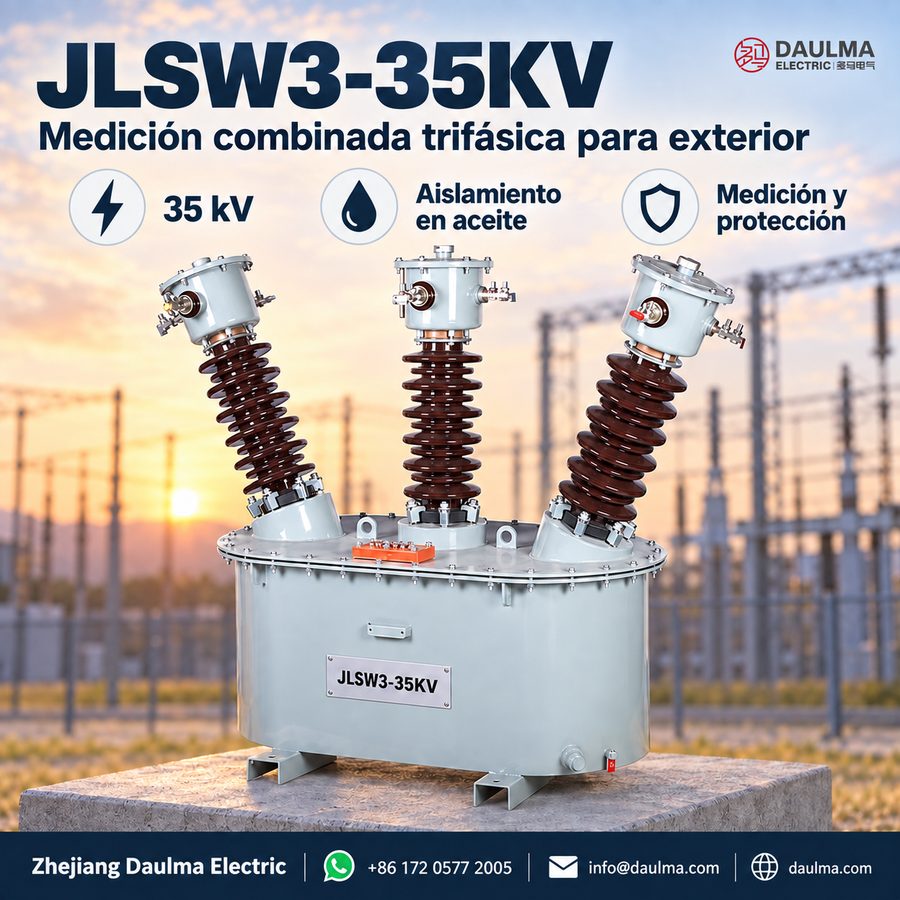

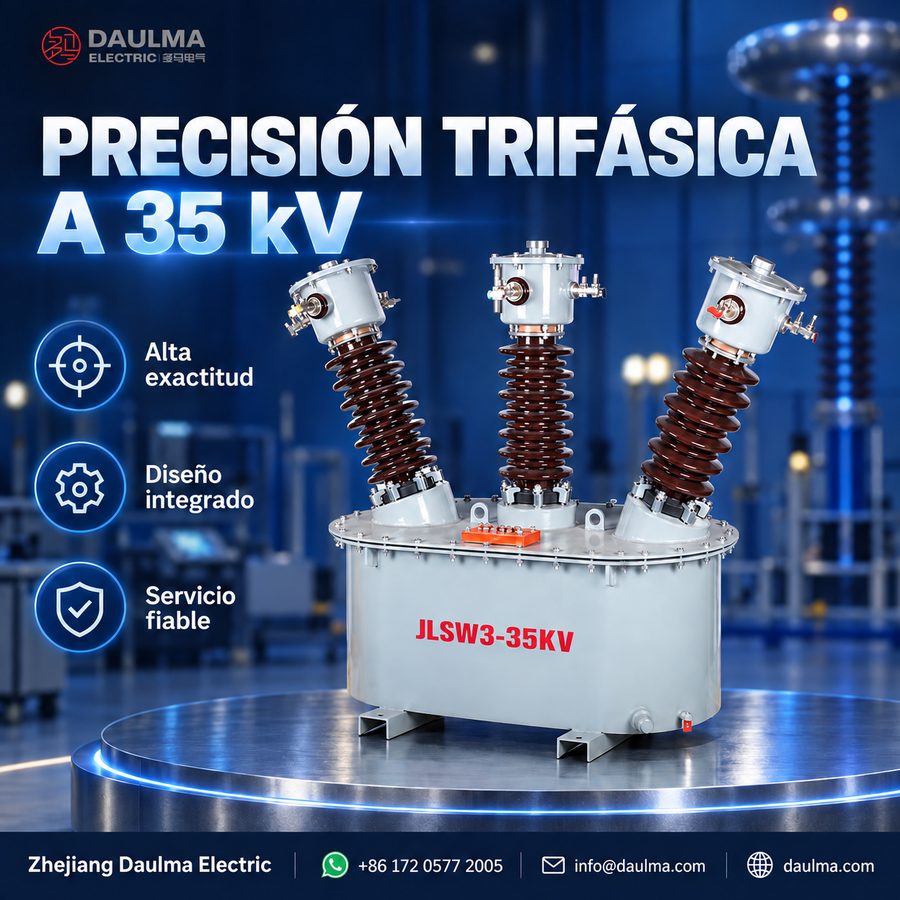

El JLSW3-35kV es un transformador combinado instrumento para exteriores, inmerso en aceite, diseñado para sistemas trifásicos de corriente alterna hasta 35 kV. Integra tres transformadores de tensión (VT) monofásicos totalmente aislados conectados en Y/Y, junto con tres transformadores de corriente electromagnéticos (CT), uno por fase, todos alojados en una única cuba rellena de aceite. Este conjunto compacto proporciona mediciones simultáneas de tensión y corriente para una facturación energética precisa en subestaciones exteriores y redes de distribución.
Diseñado como una mejora optimizada frente a configuraciones convencionales, el JLSW3-35kV incorpora un dispositivo antihumedad integrado en la tapa del tanque que impide la entrada de humedad, mejorando la integridad del aislamiento y prolongando la vida útil. La unidad ofrece mayor capacidad, menor peso y huella, además de una instalación en campo simplificada en comparación con diseños tradicionales.
Resumen de características principales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 35 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Configuración | 3 × VT (Y/Y) + 3 × CT (A,B,C) |
| Conexión del VT | Y/Y con neutro a tierra |
| Tipo de CT | Electromagnético, núcleo toroidal |
| Clases de exactitud | 0.2 / 0.2S |
| Tipo de aislamiento | Inmersión en aceite |
| Ambiente de instalación | Exterior |
| Tensión secundaria (VT) | 100 V o 100/√3 V |
| Corriente secundaria (CT) | 1 A o 5 A |
Designación del modelo
- J: Transformador combinado instrumento (caja de medida)
- L: Elemento transformador de corriente
- S: Elemento transformador de tensión (trifásico)
- W: Instalación exterior
- 3: Configuración trifásica
- 35: Clase de tensión (kV)
Construcción
El JLSW3-35kV presenta una cuba rectangular de acero soldado rellena de aceite que alberga tres VT electromagnéticos monofásicos y tres CT electromagnéticos de tipo anular montados sobre placas terminales fijas. La cuba incluye una tapa antihumedad, indicador de nivel de aceite, borne de puesta a tierra, válvula de drenaje de aceite y dos argollas de izado para un manejo seguro durante la instalación. Todos los componentes internos están completamente sumergidos en aceite aislante para garantizar un rendimiento dieléctrico superior y estabilidad térmica.
El dispositivo antihumedad integrado evita activamente la entrada de humedad externa al sistema de aceite, mejorando significativamente la fiabilidad a largo plazo en climas húmedos frente a transformadores exteriores convencionales. Este diseño asegura una rigidez dieléctrica constante y minimiza los requisitos de mantenimiento durante la vida útil del equipo.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior
- Altitud: No superior a 1000 m sobre el nivel del mar
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (a +20 °C)
- Nivel de contaminación: Según IEC 60815 / GB/T 26218
- Condiciones ambientales: Libre de gases corrosivos, medios explosivos, vibraciones severas o niebla salina
- Requisitos sísmicos: Según normas regionales aplicables cuando se especifiquen
Datos técnicos
| Tensión primaria nominal (V) |
Tensión secundaria nominal (V) |
Clase de exactitud |
Carga nominal (VA) |
Factor de potencia de la carga |
|---|---|---|---|---|
| 35000/√3 | 100/√3 | 0.2 | 50 | cos φ = 0.8 (inductivo) |
| 35000/√3 | 100/√3 | 0.2S | 50 | cos φ = 1.0 |
| 35000 | 100 | 0.2 | 50 | cos φ = 0.8 (inductivo) |
| 35000 | 100 | 0.2S | 50 | cos φ = 1.0 |
| Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de exactitud |
Carga nominal (VA) |
Factor de potencia de la carga |
|---|---|---|---|---|
| 50 | 5 | 0.2 | 10 | cos φ = 0.8 (inductivo) |
| 100 | 5 | 0.2 | 10 | cos φ = 0.8 (inductivo) |
| 200 | 5 | 0.2 | 15 | cos φ = 0.8 (inductivo) |
| 400 | 5 | 0.2 | 20 | cos φ = 0.8 (inductivo) |
| 600 | 5 | 0.2 | 20 | cos φ = 0.8 (inductivo) |
Instalación y cableado
Diagrama de instalación
El transformador combinado JLSW3-35kV debe montarse firmemente sobre una fundación estable utilizando los puntos de fijación designados. Las conexiones primarias del VT se realizan mediante bushings de alta tensión, mientras que las conexiones primarias del CT utilizan barras colectoras pasantes o bornes atornillados. Mantenga distancias adecuadas para aislamiento, disipación térmica, inspección del aceite y acceso para mantenimiento. Debe instalarse un pararrayos de óxido de zinc a menos de 1 metro de la unidad según GB 20840.4-2015.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1850 |
| Ancho total | 1200 |
| Profundidad total | 800 |
| Distancia entre centros de bushings (fase-fase) | 400 |
| Patrón de agujeros de montaje | 800 × 600 |
| Distancia mínima al suelo | 300 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación del VT según la tensión del sistema: 35000/100 V para medición entre fases o 35000/√3/100/√3 V para medición fase-neutro.
- Elija la relación del CT (p. ej., 100/5, 200/5) para cubrir el rango de carga esperado manteniendo la exactitud en la corriente mínima de operación.
- Para facturación comercial, especifique clase de exactitud 0.2 o 0.2S según GB 17215 y los requisitos de la compañía eléctrica.
- Calcule la carga nominal total como la suma de las potencias aparentes (VA) de los instrumentos conectados más las pérdidas en el cableado, considerando longitud y sección del conductor.
- Verifique la idoneidad ambiental: sitios con altitud >1000 m, costeros o con alta contaminación requieren especificaciones mejoradas.
- Especifique características opcionales desde el inicio: medidores integrados, interfaces de comunicación o disposiciones especiales de bornes.
Preguntas frecuentes
P1: ¿Cuáles son los límites de altitud y temperatura para instalación exterior?
El transformador JLSW3-35kV opera hasta 1000 m de altitud y temperaturas ambiente entre -25°C y +40°C. La instalación debe evitar vibraciones severas. Para altitudes superiores, contáctenos para detalles de reducción de carga.
P2: ¿Qué clase de exactitud debo seleccionar para aplicaciones de facturación comercial?
Seleccione la clase de exactitud 0.2S para facturación precisa. Mantiene una exactitud estricta en un rango más amplio de corriente con factor de potencia 1.0. Confirme sus requisitos específicos de carga con nuestro equipo de ingeniería.
P3: ¿Se puede instalar este transformador combinado en ambientes costeros o corrosivos?
No, el entorno de instalación debe estar libre de gases corrosivos y niebla salina. Está diseñado para niveles estándar de contaminación exterior según IEC 60815. Solicite carcasas especializadas si se requiere instalación costera.
P4: ¿Qué pruebas de fábrica se realizan antes del envío?
Se realizan pruebas rutinarias estándar antes del despacho para garantizar el cumplimiento con los parámetros técnicos. Las pruebas especiales o inspecciones de terceros están sujetas a confirmación. Contacte a nuestro equipo comercial para el formato detallado del informe de pruebas.
P5: ¿Cuál es el plazo estándar de entrega para unidades personalizadas?
Las configuraciones estándar se envían según nuestro programa regular de producción. Las relaciones de tensión personalizadas requieren tiempo adicional, sujeto a confirmación. Proporcione sus especificaciones exactas para una estimación precisa de entrega.
P6: ¿Cuál es la aplicación principal del transformador combinado JLSW3-35kV?
Esta unidad exterior inmersa en aceite se utiliza principalmente para medición de tensión y corriente en sistemas de distribución eléctrica de 35 kV. Integra ambas funciones para ahorrar espacio en subestaciones exteriores. Contáctenos para planos técnicos específicos de la aplicación.
P7: ¿Cumplen estos transformadores con normas internacionales de nivel de contaminación?
Sí, el diseño cumple con los requisitos de nivel de contaminación según IEC 60815 y GB/T 26218. El comportamiento sísmico también se ajusta a las normas regionales aplicables. Verifique los certificados específicos de cumplimiento regional con nuestro departamento técnico.
