قاطع الدارة الفراغي عالي الجهد ZW7-40.5kV للتركيب الخارجي هو جهاز تيار متردد ثلاثي الطور مصنّف لشبكات 40.5 كيلوفولت و50 هرتز، ومصمم للتشغيل والحماية الموثوقة في شبكات النقل عالية الجهد الخارجية. يدعم التحكم الكهربائي عن بُعد والتشغيل اليدوي المحلي، مما يجعله مثاليًا للبنية التحتية الكهربائية الآلية والتقليدية. وقد تم تصميمه وفقًا للمواصفات القياسية GB1984 وIEC 62271-100 (المعروفة سابقًا بـ IEC 56)، ليقدّم أداءً قويًّا في الظروف الصعبة.
بفضل هيكله العمودي المتكامل مع غرف إطفاء القوس الفراغية والعوازل السيراميكية أو الإيبوكسية عالية المتانة، يتفوق قاطع ZW7 في البيئات التي تتطلب عمليات تشغيل متكررة. ويضمن تصميمه المحكم إحكامًا ممتازًا ضد الرطوبة والتلوث والظروف الجوية القاسية. كما أنه غير قابل للاشتعال، ومقاوم للانفجار، وسهل الصيانة، ويوفّر عمر خدمة طويل مع الحفاظ على حجمه المدمج وسهولة تركيبه—وهي مزايا رئيسية لأنظمة الطاقة الحديثة في المناطق الحضرية والريفية والصناعية.
1. نوع ZW7-40.5kV ذو تركيب جانبي (يسار). 2. نوع ZW7-40.5kV ذو تركيب مركزي (يمين).

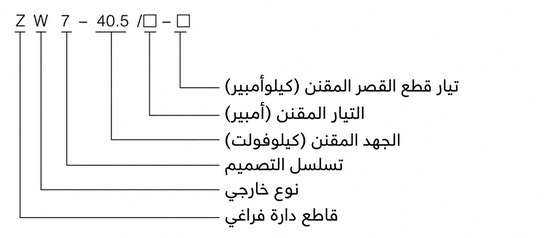

ترميز النوع
شرح موديل ZW7-40.5kV:
- Z: قاطع دارة فراغي
- W: نوع خارجي
- 7: رقم تسلسل التصميم
- 40.5: الجهد المقنن بالكيلوفولت
- □: التيار المقنن بالأمبير (A)
- □: تيار القصر المقنن بالكيلوأمبير (kA)
المعطيات التقنية
ظروف التشغيل
تم تصميم قاطع الدارة الفراغي ZW7-40.5kV للعمل بشكل موثوق تحت الظروف البيئية التالية:
- درجة حرارة الهواء المحيط: -30°م إلى +40°م
- الارتفاع: ≤ 2000 متر
- سرعة الرياح: 3.2–10 كم/ساعة
- شدة الزلزال: ≤ المستوى 8
- أدنى مسافة زاحفة اسمية: 31 مم/كيلوفولت
- درجة تلوث الهواء: الفئة IV
المعايير الفنية
| البند | الوحدة | القيمة |
|---|---|---|
| الجهد المقنن | كيلوفولت | 40.5 |
| التيار المقنن | أمبير | 1600 2000 |
| تيار القصر المقنن للانقطاع | كيلوأمبير | 25 31.5 |
| تيار القصر المقنن للإغلاق (الذروة) | كيلوأمبير | 63 80 |
| تيار التحمل القصير المقنن | كيلوأمبير | 25 31.5 |
| تيار التحمل الذروي المقنن | كيلوأمبير | 63 80 |
| مدة التحمل القصير المقننة | ثانية | 4 |
| جهد التحمل لموجة الصاعقة | كيلوفولت | 185 |
| جهد التحمل للتردد الصناعي لمدة دقيقة واحدة (جاف) | كيلوفولت | 95 |
| جهد التحمل للتردد الصناعي لمدة دقيقة واحدة (رطب) | كيلوفولت | 80 |
| تسلسل التشغيل المقنن | فتح–0.3 ث–إغلاق فتح–180 ث– فتح إغلاق |
|
| عدد عمليات انقطاع القصر المقننة | مرّة | 20 |
| زمن الفتح الكامل (آلية التشغيل بالنابض) | مللي ثانية | ≤80 |
| العمر الميكانيكي | مرة | 10,000 |
التركيب والتوصيلات

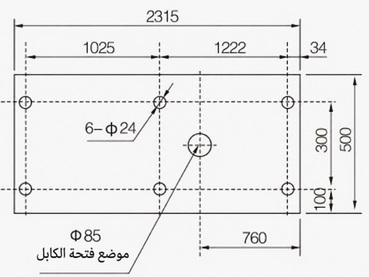

أبعاد التركيب
يتميز قاطع ZW7-40.5kV بهيكل عمودي وحدوي مع مكونات مُسمّاة بوضوح لتسهيل التجميع والصيانة الميدانية. تأكد من توفير التباعد المناسب والتوصيل الأرضي أثناء التركيب وفقًا لأكواد الكهرباء المحلية.
| البُعد | القيمة (مم) |
|---|---|
| 1. طرف الخرج العلوي | — |
| 2. غرفة إطفاء القوس الفراغية | — |
| 3. غطاء لوحة الفتحة اليدوية | — |
| 4. طرف الخرج السفلي | — |
| 5. عازل عمودي | — |
| 6. صندوق الآلية | — |
| 7. الباب | — |
| 8. برغي حلقة الرفع | — |
| 9. مقبض الباب | — |
| 10. الآلية (داخل الصندوق) | — |
| 11. نافذة المراقبة | — |
| 12. قضيب السحب المعزول | — |
| 13. القاعدة | — |
| 14. الدعامة | — |
| 15. محول التيار | — |
| 16. البرغي | — |
الشكل 1: أبعاد ورسم تخطيطي لتركيب نوع ZW7-40.5kV ذو التركيب الجانبي
الشكل 2: أبعاد ورسم تخطيطي لتركيب نوع ZW7-40.5kV ذو التركيب المركزي
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد الجهد المقنن (40.5 كيلوفولت)، والتيار المقنن (1600 أمبير أو 2000 أمبير)، وتيار القصر المقنن (25 كيلوأمبير أو 31.5 كيلوأمبير) وفقًا لمتطلبات النظام.
- اختر بين التكوين ذي التركيب الجانبي أو المركزي بناءً على تخطيط المحطة الفرعية وهيكل التركيب.
- تأكد من التوافق مع أنظمة التحكم الحالية—تتوافر آليات تشغيل بنابض أو آلية كهرومغناطيسية.
- في البيئات الملوثة أو الساحلية، تحقق من أن المسافة الزاحفة تساوي أو تتجاوز 31 مم/كيلوفولت (فئة التلوث IV).
- خذ بعين الاعتبار العمر الميكانيكي (10,000 عملية) وتردد التشغيل عند الاختيار للتطبيقات ذات الحمل العالي.
- تأكد من أن الظروف المحيطة (درجة الحرارة، الارتفاع، المنطقة الزلزالية) تقع ضمن حدود الخدمة المحددة.
- اتصل بالشركة المصنعة للحلول المخصصة مثل العزل المعزز، الطلاءات الخاصة، أو التكامل مع أنظمة الشبكة الذكية.
الأسئلة الشائعة
Q1: هل يمكن استخدام هذا القاطع في المناطق ذات التلوث الشديد؟
نعم، مصمم للفئة IV من تلوث الهواء. تبلغ المسافة الزاحفة الاسمية 31 مم/كيلوفولت لضمان العزل الموثوق. يرجى تأكيد بيئة التركيب النهائية.
Q2: ما هي قدرة انقطاع تيار القصر لهذا القاطع الفراغي؟
يتوفر بقدرة انقطاع تيار قصر مقننة تبلغ 25 أو 31.5 كيلوأمبير. يعتمد الاختيار على حسابات نظام الحماية. تواصل معنا لتأكيد المواصفات الدقيقة لمشروعك.
Q3: أين يمكن تركيب قاطع الدارة ZW7-40.5kV من حيث الارتفاع؟
يعمل القاطع بموثوقية في الارتفاعات التي لا تتجاوز 2000 متر. للتركيبات ذات الارتفاع الأعلى، يلزم إجراء تعديلات فنية خاصة. اطلب التقييم الفني من مصنعنا.
Q4: ما هي اختبارات الجهد التي تُجرى قبل شحن القاطع؟
يخضع القاطع لاختبار جهد تحمل للتردد الصناعي (95 كيلوفولت جاف / 80 كيلوفولت رطب) وموجة صاعقة 185 كيلوفولت. تُصدر شهادات الاختبار مع كل شحنة.
Q5: كيف يتم تخصيص التيار المقنن حسب متطلبات الشبكة؟
يتوفر القاطع بتيار مقنن 1600 أو 2000 أمبير. يتم تخصيص التصنيع بناءً على مواصفات العطاء. أرسل مواصفات مشروعك للتأكيد من توفر التيار المناسب.
Q6: ما هو التطبيق الرئيسي لقاطع الدارة الفراغي الخارجي هذا؟
يُستخدم القاطع في شبكات التوزيع الخارجية ثلاثية الطور بجهود 40.5 كيلوفولت. يحمي المحولات والخطوط من الأعطال. استشر كتالوجنا لمزيد من تفاصيل التطبيقات.
Q7: ما هو زمن الفتح الكامل لآلية التشغيل بالنابض؟
يبلغ زمن الفتح الكامل 80 مللي ثانية أو أقل. يضمن هذا الاستجابة السريعة لعزل الأعطال. نوصي بالتحقق من إعدادات الحماية المتوافقة مع هذا الزمن.
