Pemutus litar vakum voltan tinggi luar ZW7-40.5kV ialah peranti AC tiga fasa yang dinilai untuk sistem 40.5kV dan 50Hz, direka untuk pensuisan dan perlindungan yang boleh dipercayai dalam rangkaian penghantaran voltan tinggi luar bangunan. Ia menyokong kawalan elektrik jauh dan operasi manual tempatan, menjadikannya ideal untuk infrastruktur kuasa automatik dan konvensional. Direka sepenuhnya mematuhi piawaian GB1984 dan IEC 62271-100 (dahulunya IEC 56), ia memberikan prestasi kukuh dalam keadaan mencabar.
Dengan struktur berbentuk tiang yang diintegrasikan dengan pemutus vakum dan penebat seramik atau epoksi berkekuatan tinggi, ZW7 cemerlang dalam persekitaran yang memerlukan operasi pensuisan kerap. Rekabentuk kedap hermetiknya memastikan ketahanan cemerlang terhadap kelembapan, pencemaran, dan cuaca ekstrem. Tidak mudah terbakar, tahan letupan, dan mesra penyelenggaraan, pemutus ini menawarkan hayat perkhidmatan panjang sambil mengekalkan kepadatan dan kemudahan pemasangan—kelebihan utama untuk sistem kuasa bandar, luar bandar, dan industri moden.

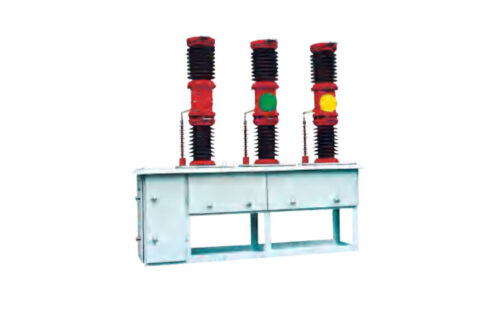

1. Jenis Dipasang Sisi ZW7-40.5kV (kiri). 2. Jenis Dipasang Pusat ZW7-40.5kV (kanan).
Penamaan Jenis
Penjelasan Model ZW7-40.5kV:
- Z: Pemutus litar vakum
- W: Jenis luar bangunan
- 7: Nombor urutan rekabentuk
- 40.5: Voltan nilaian dalam kV
- □: Arus nilaian dalam ampere (A)
- □: Arus putus litar pintas nilaian dalam kiloampere (kA)
Parameter teknikal
Keadaan Perkhidmatan
Pemutus litar vakum ZW7-40.5kV direka untuk beroperasi secara boleh dipercayai di bawah keadaan persekitaran berikut:
- Suhu udara sekitar: -30°C hingga +40°C
- Altitud: ≤ 2000 meter
- Kelajuan angin: 3.2–10 km/j
- Keamatan gempa bumi: ≤ Tahap 8
- Jarak renik nominal minimum: 31 mm/kV
- Darjah pencemaran udara: Kelas IV
Parameter Teknikal
| Perkara | Unit | Data |
|---|---|---|
| Voltan Nilaian | kV | 40.5 |
| Arus Nilaian | A | 1600 2000 |
| Arus Putus Litar Pintas Nilaian | kA | 25 31.5 |
| Arus Tutup Litar Pintas Nilaian (Puncak) | kA | 63 80 |
| Arus Tahan Masa Pendek Nilaian | kA | 25 31.5 |
| Arus Tahan Puncak Nilaian | kA | 63 80 |
| Tempoh Masa Pendek Nilaian | s | 4 |
| Voltan Ketahanan Impuls Kilat | kV | 185 |
| Voltan Ketahanan Frekuensi Kuasa 1-Minit (Kering) |
kV | 95 |
| Voltan Ketahanan Frekuensi Kuasa 1-Minit (Basah) |
kV | 80 |
| Jujukan Pengoperasian Nilaian | Buka–0.3s–tutup buka–180s– buka tutup |
|
| Operasi Putus Litar Pintas Nilaian | Kali | 20 |
| Masa Pembukaan Penuh (Mekanisme Pengoperasian Berpegas) | ms | ≤80 |
| Hayat Mekanikal | Ti | 10,000 |
Pemasangan dan pendawaian
Dimensi Pemasangan
Pemutus ZW7-40.5kV mempunyai struktur modular berbentuk tiang dengan komponen berlabel jelas untuk pemasangan dan penyelenggaraan di tapak yang mudah. Pastikan ruang lega dan pentanahan yang betul semasa pemasangan mengikut kod elektrik tempatan.
| Dimensi | Nilai (mm) |
|---|---|
| 1. Terminal keluar atas | — |
| 2. Ruang pemadam arka vakum | — |
| 3. Plat penutup lubang tangan | — |
| 4. Terminal keluar bawah | — |
| 5. Penebat tiang | — |
| 6. Kotak mekanisme | — |
| 7. Pintu | — |
| 8. Skru gelang angkat | — |
| 9. Pemegang pintu | — |
| 10. Mekanisme (di dalam kotak) | — |
| 11. Tingkap pemerhatian | — |
| 12. Rod tarik bertebat | — |
| 13. Tapak | — |
| 14. Sokongan | — |
| 15. Transformer arus | — |
| 16. Bolt | — |
Rajah 1: Dimensi dan Rajah Pemasangan Jenis Dipasang Sisi ZW7-40.5kV
Rajah 2: Dimensi dan Rajah Pemasangan Jenis Dipasang Pusat Pemutus Litar Vakum ZW7-40.5kV
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Tentukan voltan nilaian (40.5kV), arus nilaian (1600A atau 2000A), dan arus putus litar pintas nilaian (25kA atau 31.5kA) berdasarkan keperluan sistem.
- Pilih antara konfigurasi Dipasang Sisi atau Dipasang Pusat mengikut susun atur sub-stesen dan struktur pemasangan.
- Sahkan keserasian dengan sistem kawalan sedia ada—mekanisme berpegas atau elektromagnetik tersedia.
- Untuk persekitaran tercemar atau pesisiran, pastikan jarak renik memenuhi atau melebihi 31mm/kV (Pencemaran Kelas IV).
- Pertimbangkan hayat mekanikal (10,000 operasi) dan kekerapan pensuisan apabila memilih untuk aplikasi bertugas tinggi.
- Pastikan keadaan sekitar (suhu, altitud, zon gempa bumi) berada dalam had perkhidmatan yang ditetapkan.
- Hubungi pengeluar untuk penyelesaian tersuai seperti penebatan tambahan, salutan khas, atau integrasi dengan sistem grid pintar.
Soalan Lazim
Q1: Apakah aplikasi utama pemutus litar vakum ZW7-40.5kV?
Pemutus ZW7-40.5kV terutamanya digunakan untuk kawalan dan perlindungan dalam sistem penghantaran dan pengagihan 40.5kV, termasuk grid kuasa bandar dan luar bandar, kemudahan industri, dan sub-stesen tenaga boleh diperbaharui yang memerlukan gangguan kesalahan boleh dipercayai dan pensuisan kerap.
Q2: Bagaimanakah ZW7 memastikan kebolehpercayaan dalam persekitaran luar yang mencabar?
Ia mempunyai pemutus vakum kedap sepenuhnya yang ditempatkan dalam penebat komposit seramik atau epoksi berkekuatan tinggi, memberikan ketahanan cemerlang terhadap kelembapan, habuk, kabus garam, dan pendedahan UV. Rekabentuk ini memenuhi keperluan Pencemaran Kelas IV dan Gempa Bumi Tahap 8, memastikan operasi stabil dalam keadaan ekstrem.
Q3: Apakah mekanisme pengoperasian yang disokong oleh pemutus ZW7?
ZW7 boleh dilengkapi sama ada mekanisme pengoperasian berpegas atau mekanisme elektromagnetik, membolehkan kawalan elektrik jauh (untuk sistem SCADA atau automasi) dan operasi manual tempatan melalui kotak mekanisme.
Q4: Berapakah jangkaan hayat mekanikal dan elektrikal ZW7?
Pemutus ini dinilai untuk 10,000 operasi mekanikal dan 20 operasi putus litar pintas pada kadar penuh, menawarkan kebolehpercayaan jangka panjang dengan penyelenggaraan minimum dalam aplikasi kitaran tinggi.
Q5: Bolehkah ZW7 mengendalikan arus kesalahan teruk dalam rangkaian industri?
Ya—ZW7 menyokong arus putus litar pintas nilaian sehingga 31.5kA dan arus tahan puncak sehingga 80kA, menjadikannya sesuai untuk aplikasi utiliti dan industri yang mencabar di mana paras kesalahan tinggi wujud.
Frequently Asked Questions
Q1: Bolehkah pemutus litar ini dipasang di kawasan beraltitud tinggi?
Ya, ia beroperasi sehingga altitud 2000 meter dengan suhu sekitar -30°C hingga +40°C. Untuk lokasi melebihi had ini, hubungi kami untuk pengesahan spesifikasi kilang.
Q2: Apakah kapasiti pemutusan litar pintas bagi model ZW7-40.5kV?
Pemutus litar ini menawarkan arus pemutusan litar pintas penilaian 25kA atau 31.5kA. Sila nyatakan keperluan sistem anda untuk pemilihan parameter yang tepat.
Q3: Bagaimanakah ketahanan produk ini terhadap aktiviti seismik atau gempa bumi?
Ia direka dengan ketahanan keamatan gempa bumi sehingga Tahap 8. Sila rujuk manual pemasangan untuk syarat pengasasan dan pembumian yang disyorkan.
Q4: Kelas pencemaran udara manakah yang sesuai untuk kawasan persekitaran ekstrem?
Produk ini disahkan untuk darjah pencemaran udara Kelas IV dengan jarak renik nominal 31 mm/kV. Hubungi kami untuk pengesahan lanjut bagi aplikasi spesifik.
Q5: Apakah ujian kilang yang dijalankan sebelum penghantaran pemutus litar?
Ujian voltan ketahanan impuls dan frekuensi kuasa dijalankan mengikut parameter 185kV dan 95kV. Sila minta laporan ujian kilang penuh semasa membuat pesanan.
Q6: Apakah aplikasi rangkaian utama untuk pemutus litar vakum luar ini?
Ia digunakan untuk rangkaian penghantaran voltan tinggi 40.5kV sebagai peralatan perlindungan dan kawalan. Sila rujuk spesifikasi teknikal untuk keserasian sistem.
Q7: Arus penilaian manakah yang perlu dipilih untuk pencawang industri?
Anda boleh memilih antara arus penilaian 1600A atau 2000A. Nyatakan beban operasi maksimum kepada pasukan kejuruteraan kami untuk pemilihan yang optimum.
