Высоковольтный вакуумный выключатель ZW7-40.5 кВ для наружной установки — это трехфазное устройство переменного тока, рассчитанное на работу в сетях с номинальным напряжением 40,5 кВ и частотой 50 Гц. Он предназначен для надежного коммутационного управления и защиты в наружных высоковольтных линиях электропередачи. Выключатель поддерживает как дистанционное электрическое управление, так и местное ручное управление, что делает его идеальным решением как для автоматизированных, так и для традиционных энергетических систем. Конструкция полностью соответствует требованиям стандартов GB1984 и IEC 62271-100 (ранее IEC 56), обеспечивая стабильную работу даже в самых сложных условиях.
Благодаря колонковой конструкции с интегрированными вакуумными дугогасительными камерами и изоляторами из высокопрочной керамики или эпоксидного композита, ZW7 отлично подходит для эксплуатации в условиях частых коммутаций. Его герметичная конструкция гарантирует высокую устойчивость к влаге, загрязнениям и экстремальным погодным условиям. Негорючий, взрывобезопасный и малотребовательный в обслуживании, выключатель отличается длительным сроком службы при компактных габаритах и простоте монтажа — ключевые преимущества для современных городских, сельских и промышленных энергосистем.
1. ZW7-40.5 кВ с боковым расположением механизма (слева). 2. ZW7-40.5 кВ с центральным расположением механизма (справа).
Обозначение типа

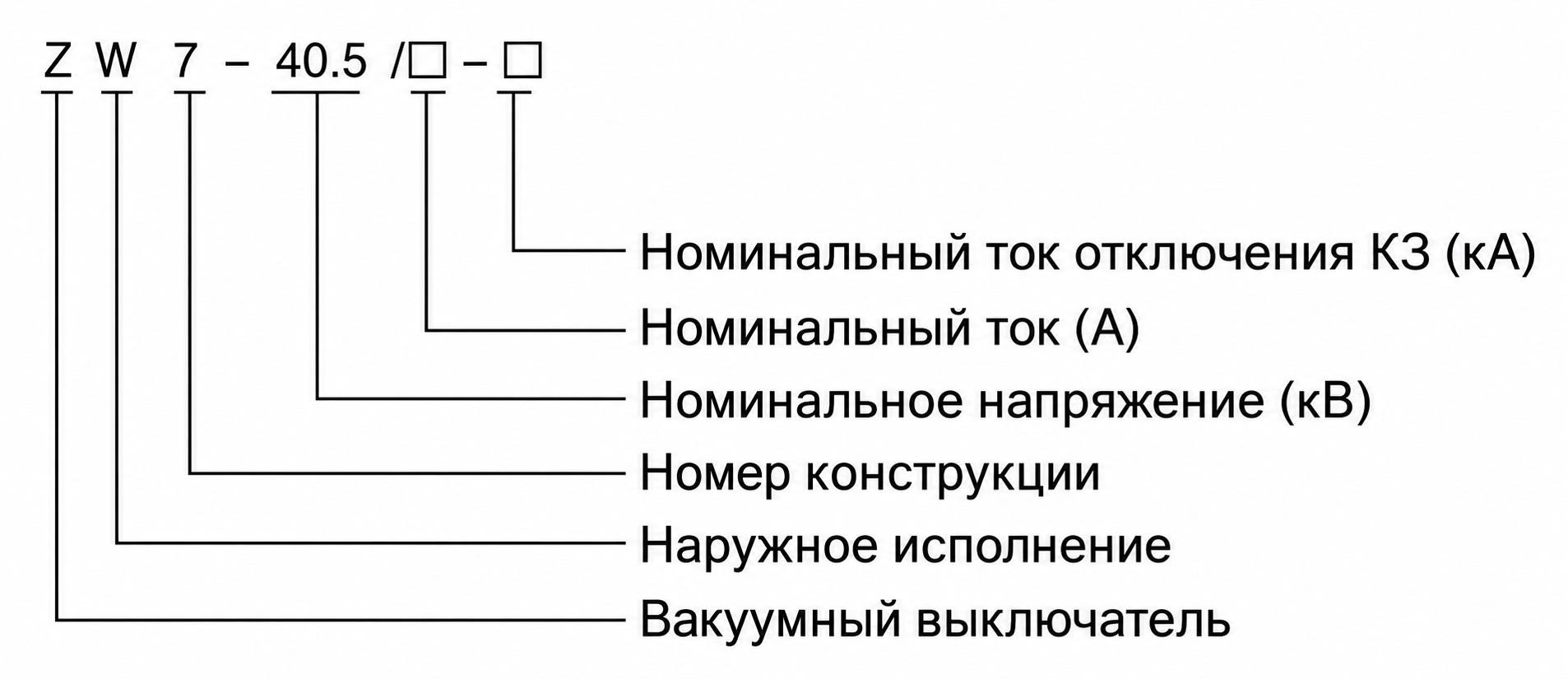

Расшифровка модели ZW7-40.5 кВ:
- Z: Вакуумный выключатель
- W: Для наружной установки
- 7: Порядковый номер разработки
- 40.5: Номинальное напряжение, кВ
- □: Номинальный ток, А
- □: Номинальный ток отключения короткого замыкания, кА
Технические параметры
Условия эксплуатации
Вакуумный выключатель ZW7-40.5 кВ предназначен для надежной работы в следующих климатических условиях:
- Температура окружающего воздуха: от –30 °C до +40 °C
- Высота над уровнем моря: ≤ 2000 м
- Скорость ветра: 3,2–10 км/ч
- Интенсивность землетрясений: ≤ 8 баллов
- Минимальный номинальный путевой коэффициент изоляции: 31 мм/кВ
- Степень загрязнения атмосферы: класс IV
Технические параметры
| Параметр | Единица измерения | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 40,5 |
| Номинальный ток | А | 1600 2000 |
| Номинальный ток отключения короткого замыкания | кА | 25 31,5 |
| Номинальный ток включения короткого замыкания (амплитудное значение) | кА | 63 80 |
| Номинальный ток термической стойкости | кА | 25 31,5 |
| Номинальный ток электродинамической стойкости | кА | 63 80 |
| Номинальная продолжительность короткого замыкания | с | 4 |
| Выдерживаемое напряжение импульса молнии | кВ | 185 |
| Выдерживаемое напряжение промышленной частоты (в сухом состоянии, 1 мин) |
кВ | 95 |
| Выдерживаемое напряжение промышленной частоты (во влажном состоянии, 1 мин) |
кВ | 80 |
| Номинальная последовательность операций | Откл.–0,3 с–вкл. откл.–180 с– откл. вкл. |
|
| Количество отключений номинальных токов КЗ | раз | 20 |
| Полное время отключения (пружинный привод) | мс | ≤80 |
| Механический ресурс | циклов | 10 000 |
Установка и подключение
Габаритные и установочные размеры
Выключатель ZW7-40.5 кВ имеет модульную колонковую конструкцию с четкой маркировкой компонентов, обеспечивающую простоту сборки и обслуживания на месте. При монтаже соблюдайте необходимые расстояния и требования по заземлению в соответствии с действующими нормами электробезопасности.
| Обозначение | Размер (мм) |
|---|---|
| 1. Верхний вывод | — |
| 2. Вакуумная дугогасительная камера | — |
| 3. Крышка лючка | — |
| 4. Нижний вывод | — |
| 5. Опорный изолятор | — |
| 6. Шкаф привода | — |
| 7. Дверца | — |
| 8. Грузовой болт | — |
| 9. Ручка дверцы | — |
| 10. Привод (внутри шкафа) | — |
| 11. Смотровое окно | — |
| 12. Изолированная тяга | — |
| 13. Основание | — |
| 14. Кронштейн | — |
| 15. Трансформатор тока | — |
| 16. Болт | — |
Рисунок 1: Габаритные и установочные размеры выключателя ZW7-40.5 кВ с боковым расположением механизма
Рисунок 2: Габаритные и установочные размеры выключателя ZW7-40.5 кВ с центральным расположением механизма
Подбор и частые вопросы
Руководство по выбору
- Укажите номинальное напряжение (40,5 кВ), номинальный ток (1600 А или 2000 А) и номинальный ток отключения короткого замыкания (25 кА или 31,5 кА) в соответствии с требованиями вашей системы.
- Выберите конфигурацию с боковым или центральным расположением механизма в зависимости от компоновки подстанции и конструкции опоры.
- Убедитесь в совместимости с существующими системами управления — доступны пружинные и электромагнитные приводы.
- Для загрязненных или прибрежных районов проверьте, что удельный путевой коэффициент изоляции составляет не менее 31 мм/кВ (загрязнение класса IV).
- Учитывайте механический ресурс (10 000 операций) и частоту коммутаций при выборе оборудования для режимов повышенной нагрузки.
- Убедитесь, что условия окружающей среды (температура, высота над уровнем моря, сейсмичность) находятся в пределах допустимых эксплуатационных параметров.
- Свяжитесь с производителем для получения специальных решений, таких как усиленная изоляция, специальные покрытия или интеграция со «умными» сетями.
Часто задаваемые вопросы
Вопрос 1: Где применяется вакуумный выключатель ZW7-40.5 кВ?
Выключатель ZW7-40.5 кВ主要用于 используется для управления и защиты в сетях передачи и распределения электроэнергии напряжением 40,5 кВ, включая городские и сельские распределительные сети, промышленные объекты и подстанции возобновляемых источников энергии, где требуются надежное отключение аварийных токов и частые коммутации.
Вопрос 2: Как ZW7 обеспечивает надежность в суровых наружных условиях?
Выключатель оснащен полностью герметичной вакуумной дугогасительной камерой, размещенной внутри изоляторов из высокопрочной керамики или эпоксидного композита, что обеспечивает отличную устойчивость к влаге, пыли, солевому туману и УФ-излучению. Конструкция соответствует требованиям по загрязнению класса IV и сейсмостойкости уровня 8, гарантируя стабильную работу в экстремальных условиях.
Вопрос 3: Какие приводы поддерживает выключатель ZW7?
ZW7 может комплектоваться либо пружинным приводом, либо электромагнитным приводом, что позволяет осуществлять как дистанционное электрическое управление (для систем АСУ ТП или автоматизации), так и местное ручное управление через шкаф привода.
Вопрос 4: Каков ожидаемый механический и электрический ресурс ZW7?
Выключатель рассчитан на 10 000 механических операций и 20 полных отключений номинальных токов короткого замыкания, обеспечивая долгосрочную надежность при минимальном техническом обслуживании в условиях интенсивной эксплуатации.
Вопрос 5: Может ли ZW7 справляться с большими токами короткого замыкания в промышленных сетях?
Да — ZW7 поддерживает номинальные токи отключения короткого замыкания до 31,5 кА и выдерживаемые токи короткого замыкания до 80 кА, что делает его пригодным для применения в промышленных и сетевых объектах с высоким уровнем токов короткого замыкания.
Frequently Asked Questions
Q1: Какие варианты тока отключения короткого замыкания доступны для ZW7-40.5?
Доступны два исполнения на 25 кА и 31,5 кА. Номинальный ток электродинамической стойкости составляет 63 кА и 80 кА соответственно. Уточняйте требуемое значение при заказе.
Q2: Можно ли эксплуатировать вакуумный выключатель в условиях сильных морозов?
Да, аппарат предназначен для наружной установки. Диапазон рабочих температур окружающего воздуха составляет от –30 °C до +40 °C. Конструкция обеспечивает надежную работу в указанных климатических условиях.
Q3: Предусмотрены ли заводские высоковольтные испытания перед отгрузкой оборудования?
Да, каждый выключатель проходит обязательный комплекс заводских испытаний. Включает проверку выдерживаемого напряжения промышленной частоты 95 кВ и импульса молнии 185 кВ. Запросите копии протоколов у менеджера.
Q4: Для каких распределительных устройств подходит выключатель ZW7-40.5 кВ?
Модель применяется в комплектных трансформаторных подстанциях и открытых распределительных устройствах. Номинальное напряжение составляет 40,5 кВ, степень загрязнения атмосферы — класс IV. Конструкция адаптирована для тяжелых условий эксплуатации.
Q5: Какую сейсмическую стойкость обеспечивает корпус вакуумного выключателя?
Аппарат выдерживает сейсмические воздействия интенсивностью до 8 баллов. Номинальный путевой коэффициент изоляции составляет 31 мм/кВ. Данные параметры подтверждаются типовыми испытаниями на заводе.
Q6: Доступна ли кастомизация номинального тока для специфических проектов?
