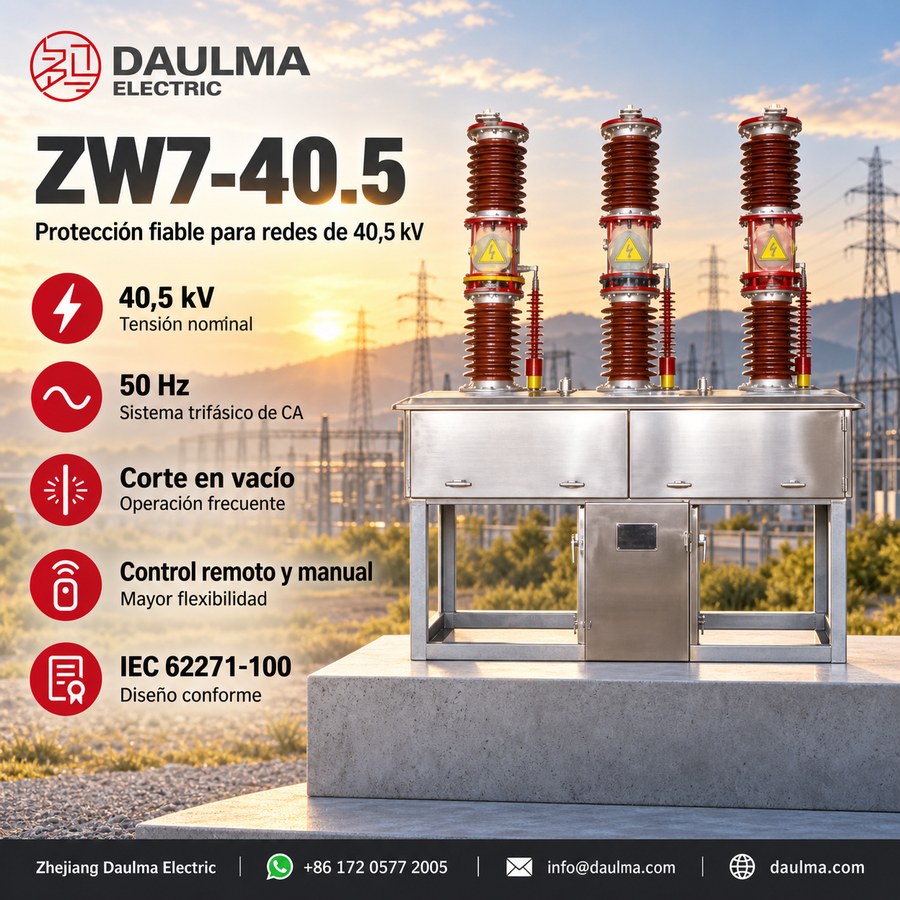

El interruptor de vacío de alta tensión para exteriores ZW7-40.5kV es un dispositivo trifásico de corriente alterna clasificado para sistemas de 40.5 kV y 50 Hz, diseñado para conmutación y protección fiables en redes de transmisión de alta tensión al aire libre. Admite tanto control eléctrico remoto como operación manual local, lo que lo hace ideal para infraestructuras eléctricas automatizadas y convencionales. Diseñado plenamente conforme a las normas GB1984 e IEC 62271-100 (anteriormente IEC 56), ofrece un rendimiento robusto en condiciones exigentes.
Con una estructura columnar integrada con cámaras de vacío y aisladores cerámicos o de resina epoxi de alta resistencia, el ZW7 destaca en entornos que requieren operaciones frecuentes de conmutación. Su diseño herméticamente sellado garantiza excelente resistencia a la humedad, la contaminación y condiciones climáticas extremas. No inflamable, a prueba de explosiones y de bajo mantenimiento, este interruptor ofrece una larga vida útil manteniendo compacidad y facilidad de instalación —ventajas clave para sistemas eléctricos modernos urbanos, rurales e industriales.
1. Tipo montaje lateral ZW7-40.5kV (izquierda). 2. Tipo montaje central ZW7-40.5kV (derecha).
Designación del tipo
Parámetros técnicos
Condiciones de servicio
El interruptor de vacío ZW7-40.5kV está diseñado para operar de forma fiable bajo las siguientes condiciones ambientales:
- Temperatura ambiente del aire: -30°C a +40°C
- Altitud: ≤ 2000 metros
- Velocidad del viento: 3,2–10 km/h
- Intensidad sísmica: ≤ Nivel 8
- Distancia mínima de fuga nominal: 31 mm/kV
- Grado de contaminación del aire: Clase IV
Parámetros técnicos
| Ítem | Unidad | Dato |
|---|---|---|
| Tensión nominal | kV | 40.5 |
| Corriente nominal | A | 1600 2000 |
| Corriente nominal de interrupción de cortocircuito | kA | 25 31.5 |
| Corriente nominal de cierre de cortocircuito (pico) | kA | 63 80 |
| Corriente soportable nominal durante corto tiempo | kA | 25 31.5 |
| Corriente máxima soportable nominal | kA | 63 80 |
| Duración nominal en corto tiempo | s | 4 |
| Tensión soportable a impulso atmosférico | kV | 185 |
| Tensión soportable a frecuencia industrial (seca, 1 minuto) |
kV | 95 |
| Tensión soportable a frecuencia industrial (húmeda, 1 minuto) |
kV | 80 |
| Secuencia nominal de operación | Abrir–0,3 s–cerrar abrir–180 s– abrir cerrar |
|
| Operaciones nominales de interrupción de cortocircuito | Veces | 20 |
| Tiempo total de apertura (mecanismo de resorte) | ms | ≤80 |
| Vida mecánica | Ti | 10 000 |
Instalación y cableado
Dimensiones de instalación
El interruptor ZW7-40.5kV presenta una estructura columnar modular con componentes claramente identificados para facilitar el montaje y mantenimiento en campo. Asegure la separación adecuada y la puesta a tierra durante la instalación conforme a las normas eléctricas locales.
| Dimensión | Valor (mm) |
|---|---|
| 1. Borna superior de salida | — |
| 2. Cámara de extinción de arco en vacío | — |
| 3. Tapa de registro | — |
| 4. Borna inferior de salida | — |
| 5. Aislador columnar | — |
| 6. Caja del mecanismo | — |
| 7. Puerta | — |
| 8. Anillo de izado | — |
| 9. Manija de puerta | — |
| 10. Mecanismo (dentro de la caja) | — |
| 11. Ventana de observación | — |
| 12. Varilla de accionamiento aislada | — |
| 13. Base | — |
| 14. Soporte | — |
| 15. Transformador de corriente | — |
| 16. Perno | — |
Figura 1: Diagrama de dimensiones e instalación del tipo montaje lateral ZW7-40.5kV
Figura 2: Diagrama de dimensiones e instalación del tipo montaje central del interruptor de vacío ZW7-40.5kV
Selección y preguntas frecuentes
Guía de selección
- Especifique la tensión nominal (40.5 kV), la corriente nominal (1600 A o 2000 A) y la corriente nominal de interrupción de cortocircuito (25 kA o 31.5 kA) según los requisitos del sistema.
- Seleccione entre configuraciones de montaje lateral o central según el diseño de la subestación y la estructura de soporte.
- Verifique la compatibilidad con los sistemas de control existentes: están disponibles mecanismos de resorte o electromagnéticos.
- En entornos contaminados o costeros, confirme que la distancia de fuga mínima cumpla o supere los 31 mm/kV (contaminación Clase IV).
- Considere la vida mecánica (10 000 operaciones) y la frecuencia de conmutación al seleccionarlo para aplicaciones de alto ciclo.
- Asegúrese de que las condiciones ambientales (temperatura, altitud, zona sísmica) estén dentro de los límites de servicio especificados.
- Contacte al fabricante para soluciones personalizadas, como aislamiento reforzado, recubrimientos especiales o integración con sistemas de red inteligente.
Preguntas Frecuentes
Q1: ¿Cuál es la corriente máxima de interrupción de cortocircuito en este interruptor de vacío?
La corriente nominal de interrupción es de 25 kA o 31.5 kA, según la configuración. Confirme la aplicación específica con nuestro equipo técnico para seleccionar la opción adecuada.
Q2: ¿Puede instalarse este interruptor trifásico ZW7 en zonas con alta contaminación ambiental?
Sí, está diseñado para un grado de contaminación Clase IV y una distancia de fuga de 31 mm/kV. Verifique las condiciones locales del sitio antes de la instalación.
Q3: ¿Qué resistencia sísmica y velocidad del viento soporta este equipo para exteriores?
Soporta una intensidad sísmica de hasta Nivel 8 y velocidades de viento entre 3,2 y 10 km/h. Consulte los planos de cimentación para detalles de instalación.
Q4: ¿Qué pruebas de fábrica se realizan antes del envío del interruptor de vacío?
Se ejecutan pruebas de tensión soportable a frecuencia industrial (95 kV en seco) y a impulso atmosférico (185 kV). Solicite los certificados de ensayo específicos al realizar su pedido.
Q5: ¿Es posible personalizar la corriente nominal entre 1600 A y 2000 A?
Sí, el interruptor está disponible en configuraciones de 1600 A y 2000 A. Especifique la corriente requerida en su solicitud de cotización para confirmar la disponibilidad en fábrica.
Q6: ¿Para qué tipo de sistemas eléctricos se utiliza este interruptor de vacío ZW7?
Se utiliza en sistemas de distribución y transmisión de energía al aire libre de 40.5 kV y 50 Hz. Es ideal para redes trifásicas de media tensión.
Q7: ¿Cuáles son los límites de altitud y temperatura para operar este equipo daulma?
Opera de forma fiable a altitudes ≤ 2000 metros y temperaturas ambiente entre -30°C y +40°C. Contacte a nuestro equipo para aplicaciones que excedan estos límites.
