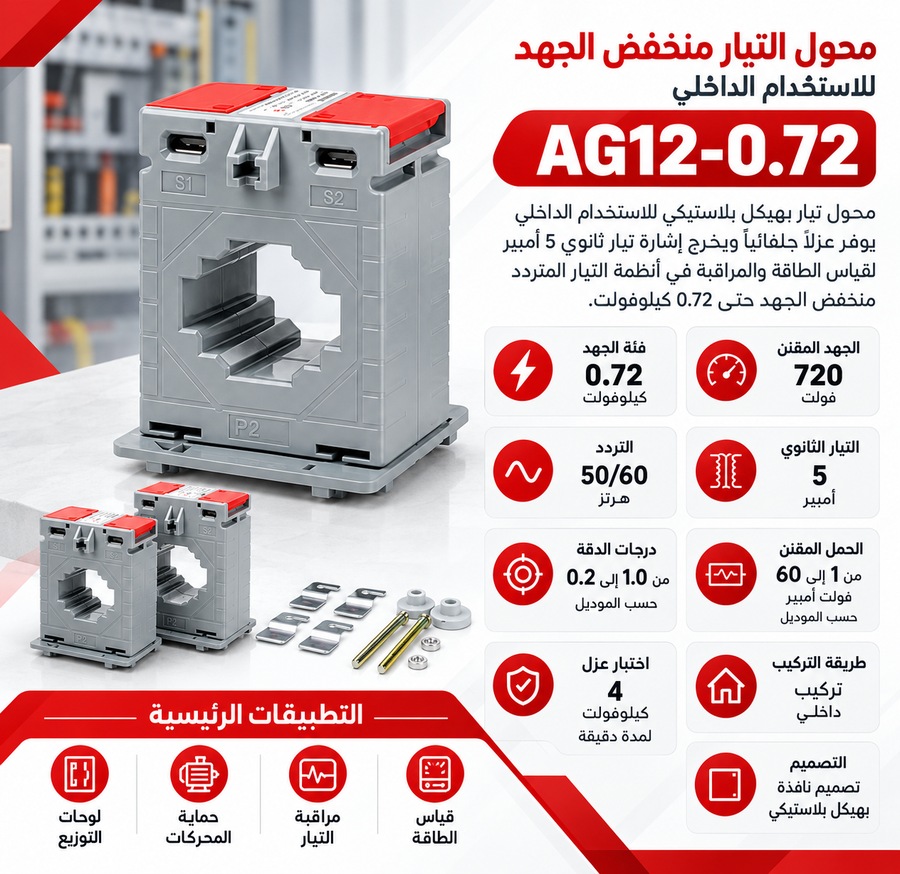

نظرة عامة

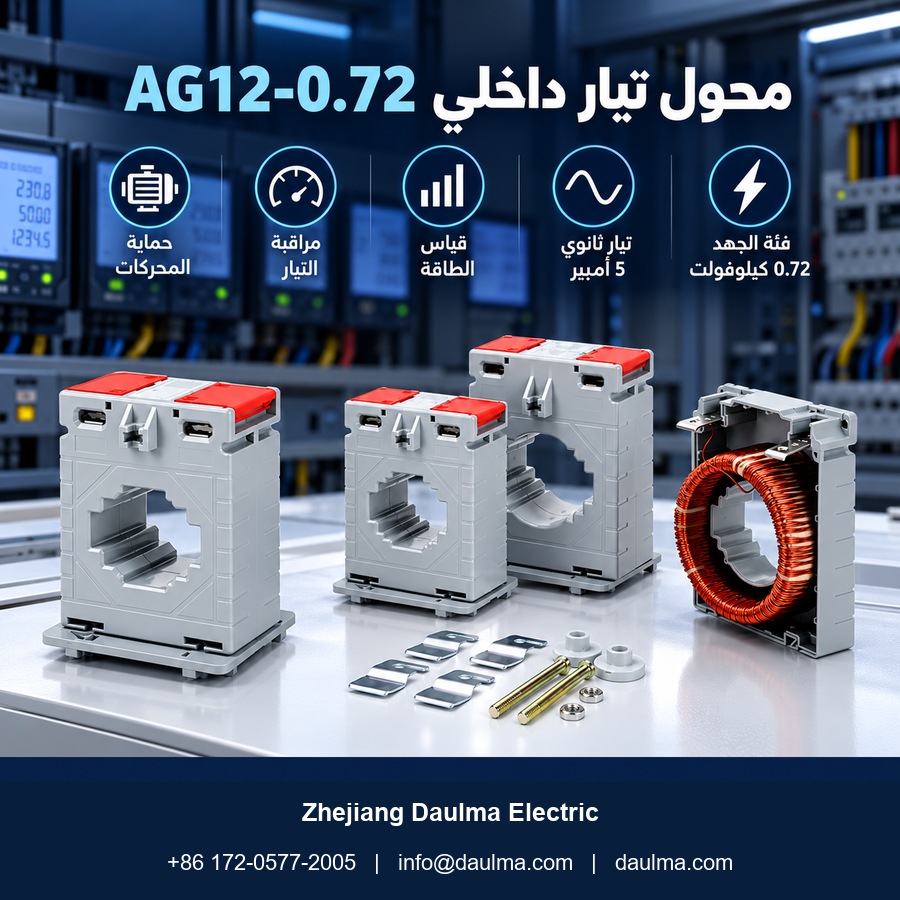

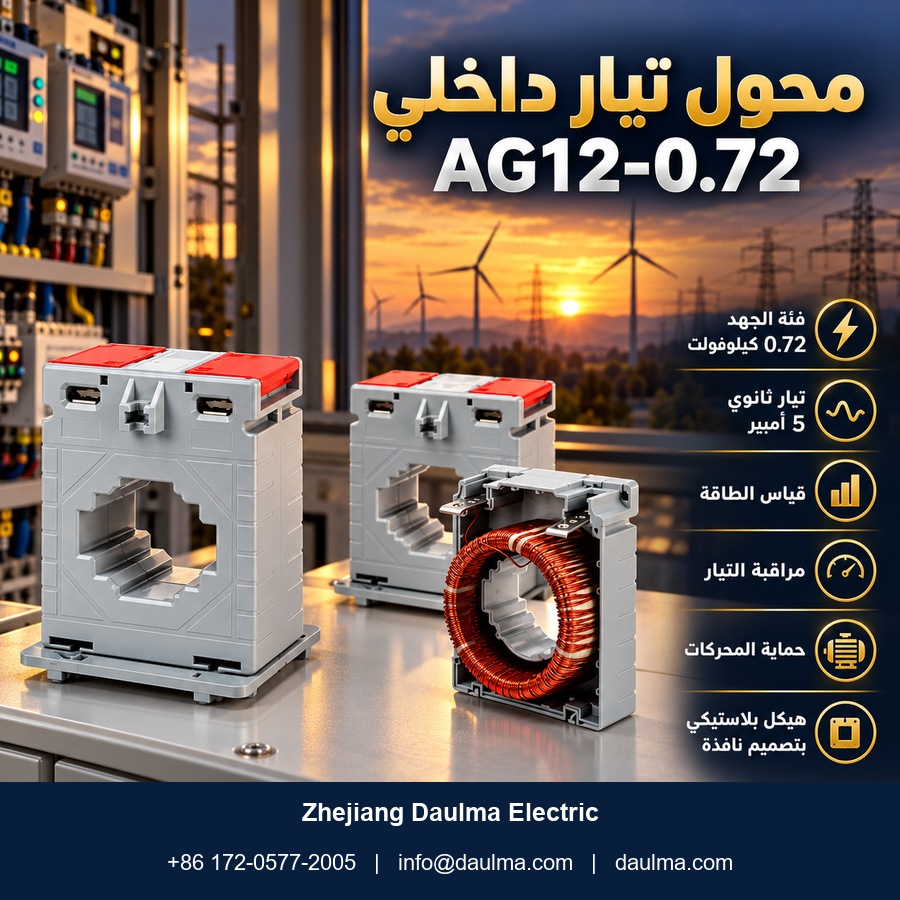

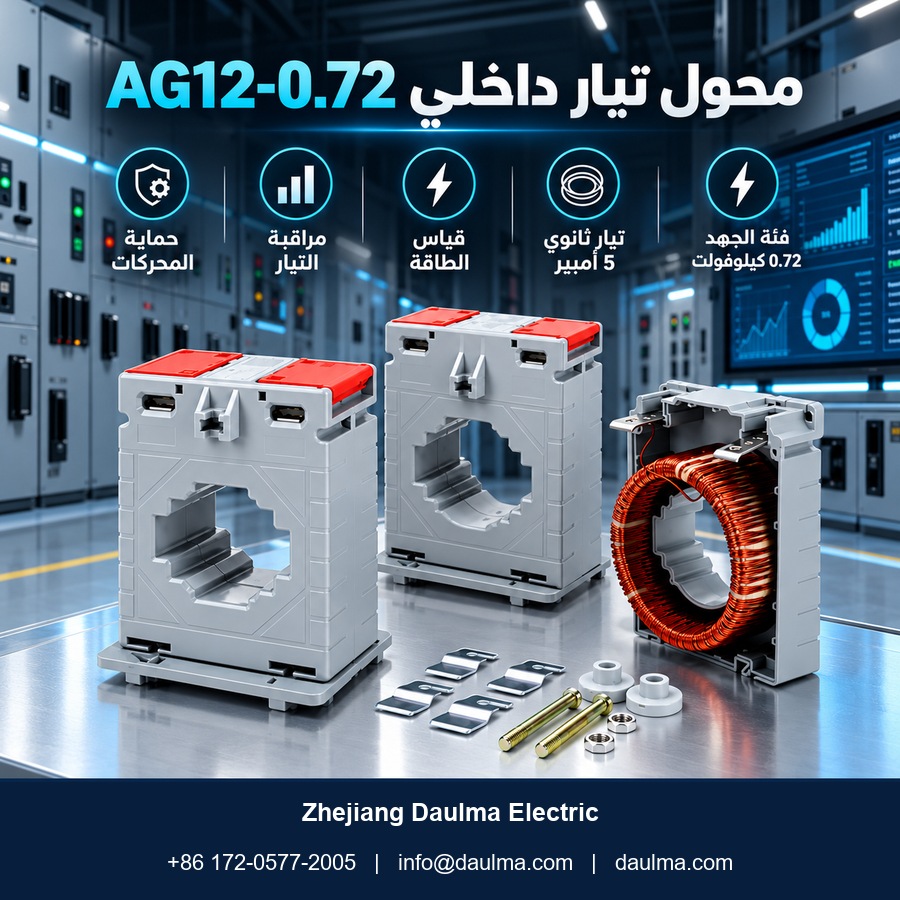

محولات التيار الداخلية منخفضة الجهد من سلسلة AG12-0.72 هي أجهزة كهرومغناطيسية دقيقة مُهندَسة لقياس التيار وقياس الطاقة بدقة في أنظمة التوزيع التيار المتردد من فئة 0.72 كيلوفولت. صُمِّمت هذه المحولات ذات الهيكل البلاستيكي المدمج من النوع النافذ (Window-type) لتوفير إشارات تيار ثانوية معزولة جلفانياً وتناسب التيار في الدائرة الأولية، مما يضمن أداءً موثوقاً في تطبيقات القياس التجاري والصناعي، ومراقبة الأحمال، وحماية المحركات.

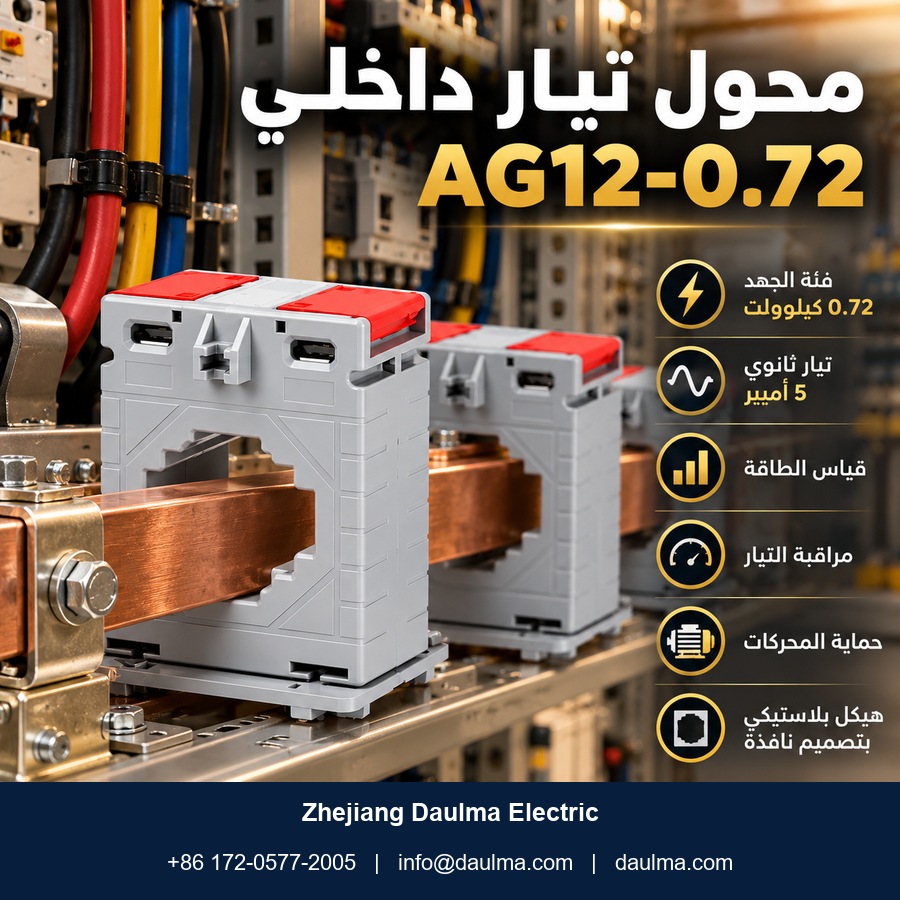

مصممة للاستخدام الداخلي، تتميز سلسلة AG12-0.72 بنواة مغناطيسية حلقيّة وتصميم موصل أولي يمر عبرها، مما يسهّل تركيبها على قضبان التوصيل أو الكابلات. ويوفّر غلافها البلاستيكي المتين الحماية الميكانيكية وخصائص عزل كهربائي مستقرة، وتتوافق مع متطلبات العزل الصارمة للبيئات منخفضة الجهد. وتتوافق المحولات مع المعيارين IEC60044-1 وGB1208، وتدعم خرجاً ثانوياً قياسياً بتيار 5 أمبير مع درجات دقة 0.5 أو 1.0، مما يجعلها مثالية للقياسات التجارية (Revenue-grade metering) ومراقبة الأنظمة.
ملخّص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 0.72 kV |
| الجهد المقنن | 720 V |
| التردد المقنن | 50/60 Hz |
| التيار الثانوي المقنن | 5 A |
| درجات الدقة | 0.5, 1.0 |
| الحمل المقنن | 1–15 VA |
| عامل الأمان (FS) | <5 |
| اختبار العزل الكهربائي | 4 kVeff, 1 min |
| درجة حرارة المحيط | −5°C إلى +55°C |
| نوع التشييد | هيكل بلاستيكي داخلي |
ترميز الموديل
AG12-0.72/XX/YY
- AG12 — سلسلة محولات التيار ذات الهيكل البلاستيكي الداخلي
- 0.72 — فئة الجهد المقنن بالكيلوفولت
- XX — التيار الأولي المقنن بالأمبير (A)
- YY — قطر الفتحة بالمليمتر (mm)
التشييد

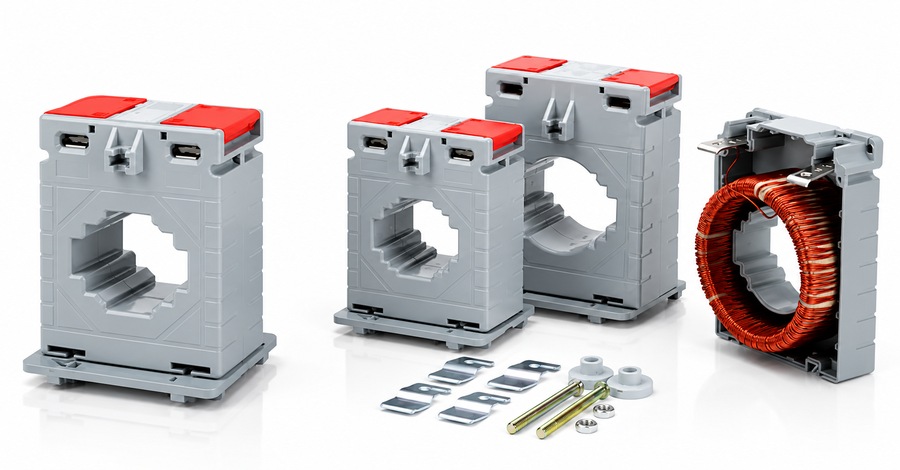

يتميّز محول التيار AG12-0.72 بتصميم نافذ ذي نواة واحدة مع نواة مغناطيسية حلقيّة مغلّفة بهيكل بلاستيكي متين. يمر الموصل الأولي مباشرةً عبر الفتحة دون أطراف مخصصة، بينما يكون لفّ الثانوي متاحاً عبر أطراف قياسية K1/K2 (أو S1/S2) مُعلّمة لضمان القطبية الصحيحة. ويوفّر الغلاف عزلاً متكاملاً مناسباً للخدمة الداخلية في البيئات منخفضة الجهد، مع حماية من الغبار والإجهاد الميكانيكي مع الحفاظ على المسافات الكهربائية المطلوبة. ويضمن هذا التشييد البلاستيكي الخالي من الراتنج المصبوب سهولة المناولة، ومقاومة التآكل، والاستقرار البعدي طويل الأمد في بيئات الخزانات الداخلية النموذجية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (يتطلب الارتفاع الأعلى تحديداً خاصاً)
- درجة حرارة المحيط: −5°C إلى +55°C
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند مرجع +20°م)
- الظروف البيئية: خالية من الغازات أو الأبخرة المسببة للتآكل؛ خالية من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزاز شديد أو صدمات ميكانيكية أو تصادمات
المعايير الفنية
يوفر هذا القسم بيانات فنية موجهة للاختيار لمحولات التيار الداخلية ذات الهيكل البلاستيكي من سلسلة AG12-0.72 المستخدمة في أنظمة التيار المتردد من فئة 0.72 كيلوفولت (50/60 هرتز). والبيانات الموضحة أدناه مخصصة للاختيار الأولي لنسبة التحويل، ودرجة الدقة، وتركيبات الحمل المقنن.
جدول البيانات المرجعي 1: سلسلة AG12-0.72/45/14
| التيار المقنن (A) أولي/ثانوي |
درجة الدقة | الحمل المقنن (VA) |
|---|---|---|
| 35/5A–40/5A | 3 | 1 |
| 50/5A | 1.0 | 1 |
| 60/5A | 1.0 | 1.5 |
| 75/5A–80/5A | 1.0 | 1.5 |
| 100/5A | 1.0 | 1.5 |
جدول البيانات المرجعي 2: تكوينات محددة حسب الموديل
| الموديل | التيار المقنن (A) أولي/ثانوي |
الحمل المقنن
(VA) |
درجة
الدقة |
الجهد
المقنن |
التردد
المقنن |
|---|---|---|---|---|---|
| AG12-0.72/62/30 | 50/5A–300/5A | 1.5–5 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/62/40 | 150/5A–800/5A | 2.5–10 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/74/40 | 150/5A–800/5A | 2.5–10 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/74/50 | 250/5A–1000/5A | 5–10 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/86/60 | 250/5A–1500/5A | 5–15 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/104/80 | 300/5A–2000/5A | 5–15 | 1.0–0.5 | 720V | 50/60Hz |
| AG12-0.72/140/100 | 1000/5A–4000/5A | 15–60 | 1.0–0.2 | 720V | 50/60Hz |
التركيب والتوصيلات
الأبعاد الخارجية

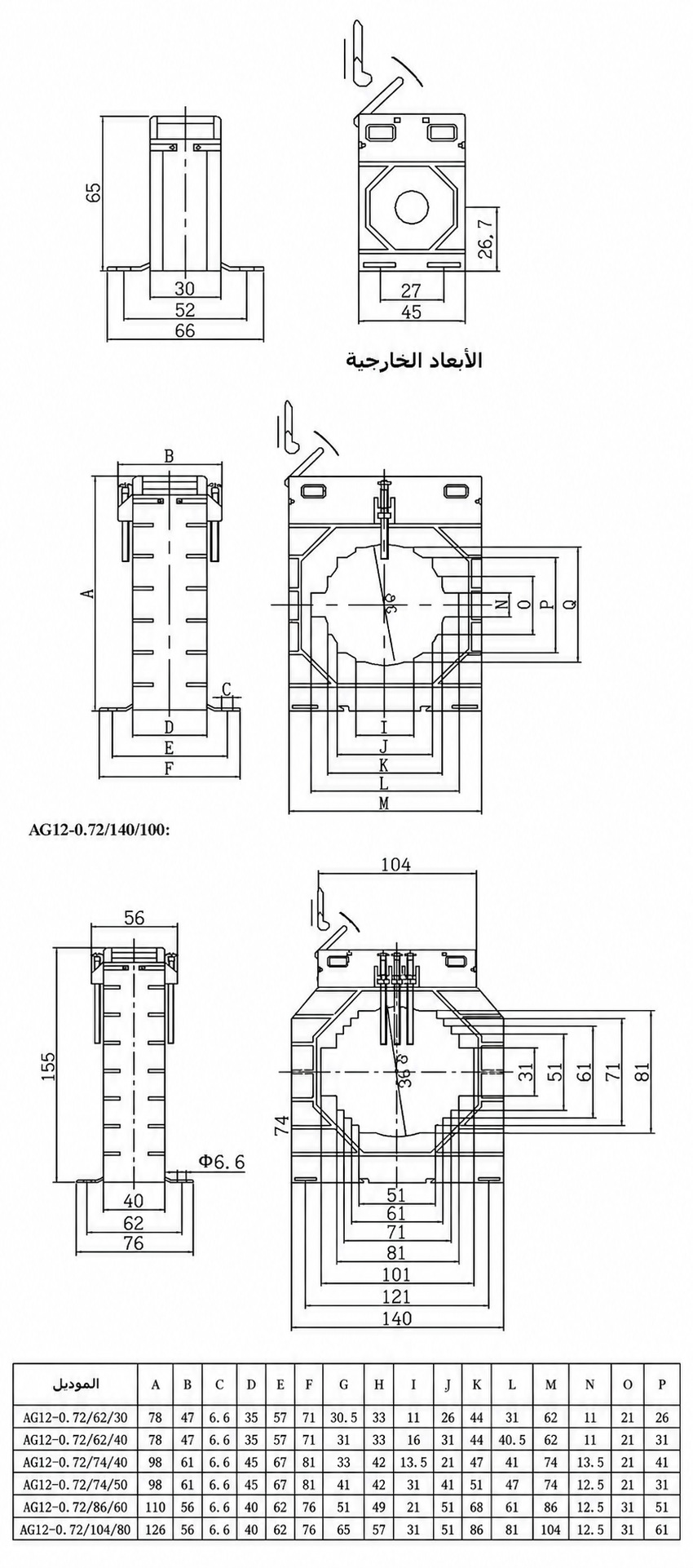

توضح الرسومات البُعْدية القياسات الرئيسية المتوافقة مع الجدول أعلاه. يمثل البُعد A الارتفاع الكلي، وB العرض، وC قطر الفتحة (Φ6.6 مم لمعظم الموديلات)، ويرتبط D وE بميزات التركيب، وF هو العمق الكلي، وG يشير إلى ارتفاع النافذة، وH يُظهر عرض القاعدة حيثما ينطبق. تأكد من توفير مساحة كافية حول الوحدة للتهوية والوصول أثناء التركيب.
مخطط التوصيل
وصّل الأطراف الثانوية بأداة القياس أو المرحل الوقائي كما هو موضح. يمر الموصل الأولي عبر الفتحة المركزية دون اتصال كهربائي. يجب مراعاة القطبية: يجب أن يواجه الطرف المُعلّم ‘P1’ أو ‘H1’ جهة مصدر الطاقة. تحقق دائمًا من التوصيل الصحيح قبل تغذية النظام.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار الأولي المقنن استناداً إلى تصنيف الحمل المستمر والمدى التشغيلي المتوقع للدائرة.
- اختر درجة الدقة المناسبة للتطبيق—0.5 للقياسات التجارية، و1.0 للمراقبة العامة.
- حدّد الحمل المقنن (بالـVA) بحساب إجمالي الحمل الثانوي، بما في ذلك استهلاك العداد وفقدان الأسلاك عند تيار ثانوي 5 أمبير.
- تأكد من أن قطر فتحة الموديل المختار يستوعب الموصل الأولي أو قضيب التوصيل مع هامش ت clearance كافٍ.
- حدّد أي متطلبات خاصة مثل ترتيب الأطراف، قيود التركيب، لغة الوثائق، أو الشهادات عند تقديم الطلب.
الأسئلة الشائعة
س1: ما درجة الدقة المناسبة لقياس الطاقة في هذا المحول؟
يوفر الموديل AG12-0.72 درجة دقة 1.0 لقياس الطاقة، مع تيارات أولية تتراوح بين 50/5A و100/5A. الحمل المقنن يصل إلى 1.5 VA. تواصل معنا لتأكيد مدى ملاءمته لمشروعك.
س2: هل يمكن تركيب محول التيار AG12-0.72 في البيئات الخارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط. يجب ألا تتجاوز درجة الحرارة 55°C والرطوبة النسبية 95%، مع خلو البيئة من الغازات المسببة للتآكل. يرجى التأكد من توفر هذه الشروط قبل الطلب.
س3: كيف يتم التعامل مع التركيب على ارتفاعات تتجاوز 1000 متر؟
المواصفة القياسية تغطي الارتفاعات حتى 1000 متر فوق مستوى سطح البحر. التركيب على ارتفاعات أعلى يتطلب تحديداً فنياً خاصاً وتقييماً للعزل. تواصل مع مبيعاتنا للحصول على حل مخصص.
س4: أي التطبيقات تناسب محول تيار Daulma منخفض الجهد؟
يُستخدم محول تيار AG12-0.72 بشكل أساسي في أنظمة التيار المتردد بقدرة 0.72 كيلوفولت. يخدم تطبيقات قياس الطاقة وحماية المحركات في لوحات التوزيع الداخلية. راجع الكتالوج الفني لمزيد من التفاصيل.
س5: متى يُفضل استخدام درجة الدقة 3 بدلاً من 1.0؟
تُستخدم درجة الدقة 3 للتيارات الأولية المنخفضة مثل 35/5A و40/5A، بينما تُفضل درجة 1.0 للتيارات من 50/5A إلى 100/5A. الحمل المقنن يتراوح بين 1 و1.5 VA.
س6: كيف يمكن طلب نسب تحويل مخصصة لمحولات Daulma؟
تتوفر نسب قياسية مثل 50/5A و100/5A في الجدول الفني. أي متطلبات مخصصة للتكوينات تخضع للتأكيد المسبق مع الفريق الهندسي. تواصل معنا لمناقشة مواصفات مشروعك.
