Обзор
Трансформаторы тока серии AG12-0.72 — это прецизионные электромагнитные устройства, разработанные для точного измерения тока и учёта электроэнергии в распределительных сетях переменного тока класса напряжения 0,72 кВ. Благодаря компактному корпусу из пластика эти проходные трансформаторы обеспечивают гальванически изолированный вторичный ток, пропорциональный первичному, что гарантирует надёжную работу в коммерческом и промышленном учёте энергии, мониторинге нагрузки и защите электродвигателей.
Предназначенные для установки внутри помещений, трансформаторы AG12-0.72 оснащены кольцевым магнитопроводом и конструкцией с проходным первичным проводником, что обеспечивает простоту монтажа на шинах или кабелях. Прочный пластиковый корпус обеспечивает механическую защиту и стабильные диэлектрические свойства, отвечая строгим требованиям по изоляции в низковольтных условиях. Трансформатор соответствует стандартам IEC60044-1 и GB1208 и поддерживает стандартный вторичный ток 5 А с классами точности 0,5 или 1,0, что делает его идеальным решением для коммерческого учёта и системного мониторинга.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0,72 кВ |
| Номинальное напряжение | 720 В |
| Номинальная частота | 50/60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,5; 1,0 |
| Номинальная нагрузка | 1–15 В·А |
| Коэффициент безопасности (FS) | <5 |
| Испытательное напряжение изоляции | 4 кВэфф, 1 мин |
| Температура окружающей среды | −5°C до +55°C |
| Тип конструкции | Внутреннее исполнение, пластиковый корпус |
Маркировка модели
AG12-0.72/XX/YY
- AG12 — серия трансформаторов тока во внутреннем исполнении с пластиковым корпусом
- 0.72 — класс номинального напряжения, кВ
- XX — номинальный первичный ток, А
- YY — диаметр окна, мм
Конструкция
Трансформатор AG12-0.72 выполнен в проходном односердечниковом исполнении с кольцевым магнитопроводом, заключённым в прочный пластиковый корпус. Первичный проводник проходит непосредственно через окно без выделенных выводов, а вторичная обмотка доступна через стандартные выводы K1/K2 (или S1/S2) с маркировкой полярности. Корпус обеспечивает интегрированную изоляцию, подходящую для внутреннего применения в низковольтных сетях, защищая от пыли и механических воздействий при соблюдении необходимых электрических зазоров. Конструкция без литой эпоксидной смолы обеспечивает малый вес, устойчивость к коррозии и долговременную размерную стабильность в типовых условиях распределительных устройств внутри помещений.
Технические параметры
Условия эксплуатации
- Место установки: только внутри помещений
- Высота над уровнем моря: не более 1000 м (для больших высот требуется специальное указание)
- Температура окружающей среды: −5°C до +55°C
- Относительная влажность: суточное среднее значение ≤ 95%, месячное среднее значение ≤ 90% (при опорной температуре +20°C)
- Условия окружающей среды: отсутствие коррозионно-активных газов или паров; отсутствие взрывоопасных или горючих сред; отсутствие сильной вибрации, механических ударов или воздействий
Технические параметры
В данном разделе приведены ориентировочные технические данные для трансформаторов тока серии AG12-0.72 во внутреннем исполнении с пластиковым корпусом, применяемых в сетях переменного тока класса 0,72 кВ (50/60 Гц). Приведённые ниже данные предназначены для предварительного выбора коэффициента трансформации, класса точности и номинальной нагрузки.
Справочная таблица данных 1: Серия AG12-0.72/45/14
| Номинальный ток (А) Первичный/Вторичный |
Класс точности | Номинальная нагрузка (В·А) |
|---|---|---|
| 35/5 А – 40/5 А | 3 | 1 |
| 50/5 А | 1,0 | 1 |
| 60/5 А | 1,0 | 1,5 |
| 75/5 А – 80/5 А | 1,0 | 1,5 |
| 100/5 А | 1,0 | 1,5 |
Справочная таблица данных 2: Конфигурации по моделям
| Модель | Номинальный ток (А) Первичный/Вторичный |
Номинальная нагрузка
(В·А) |
Класс
точности |
Номинальное
напряжение |
Номинальная
частота |
|---|---|---|---|---|---|
| AG12-0.72/62/30 | 50/5 А – 300/5 А | 1,5–5 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/62/40 | 150/5 А – 800/5 А | 2,5–10 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/74/40 | 150/5 А – 800/5 А | 2,5–10 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/74/50 | 250/5 А – 1000/5 А | 5–10 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/86/60 | 250/5 А – 1500/5 А | 5–15 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/104/80 | 300/5 А – 2000/5 А | 5–15 | 1,0–0,5 | 720 В | 50/60 Гц |
| AG12-0.72/140/100 | 1000/5 А – 4000/5 А | 15–60 | 1,0–0,2 | 720 В | 50/60 Гц |
Установка и подключение

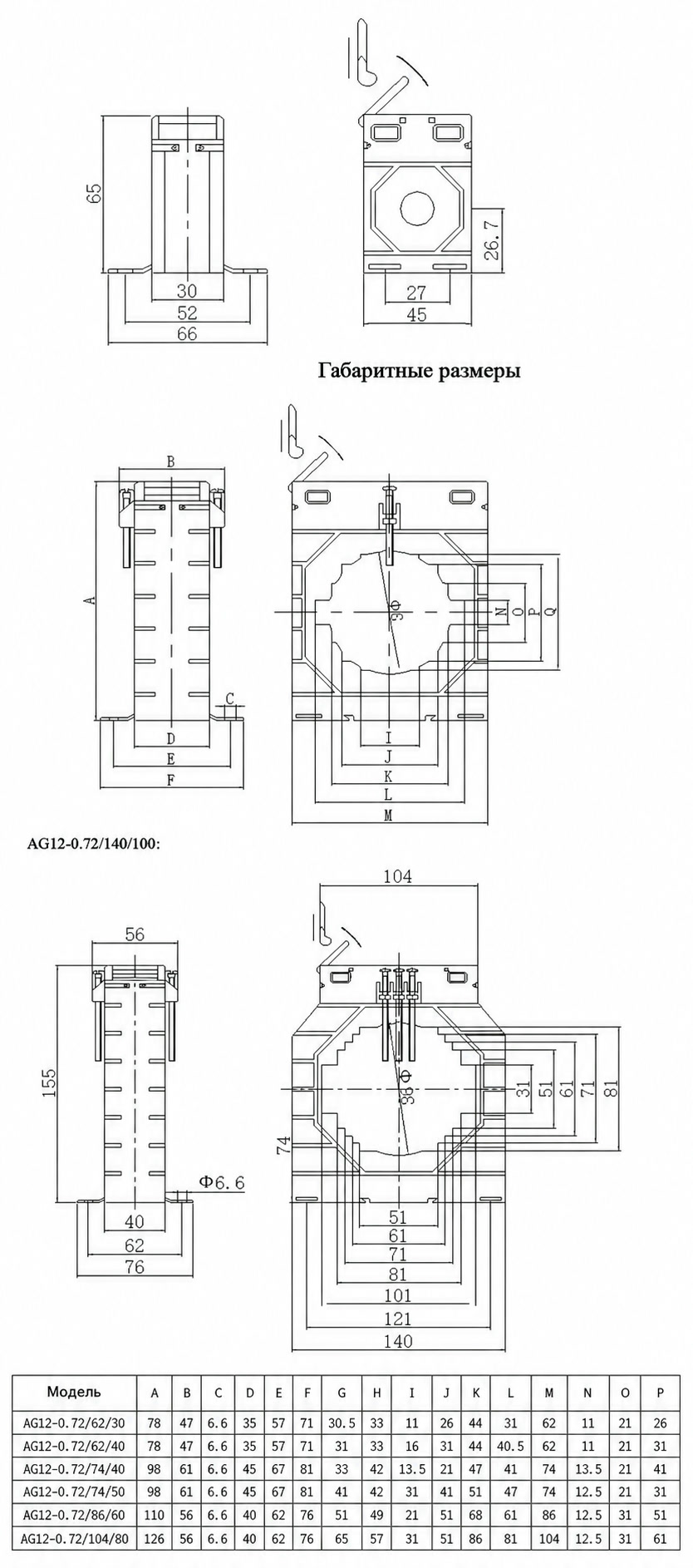

Габаритные размеры
На габаритном чертеже указаны ключевые размеры, соответствующие приведённой выше таблице. Размер A — общая высота, B — ширина, C — диаметр окна (Φ6,6 мм для большинства вариантов), D и E — размеры, относящиеся к креплению, F — полная глубина, G — высота окна, H — ширина основания (где применимо). Обеспечьте достаточное пространство вокруг устройства для циркуляции воздуха и удобства доступа при монтаже.
Схема подключения
Подключите вторичные выводы к измерительному прибору или реле защиты, как показано на схеме. Первичный проводник проходит через центральное окно без электрического соединения. Необходимо соблюдать полярность: вывод, маркированный «P1» или «H1», должен быть обращён к стороне источника питания. Перед включением системы обязательно проверьте правильность подключения.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток исходя из длительно допустимой нагрузки цепи и ожидаемого диапазона рабочих токов.
- Подбирайте класс точности в зависимости от назначения: 0,5 — для коммерческого учёта, 1,0 — для общего мониторинга.
- Определите номинальную нагрузку (В·А), просуммировав потребление приборов учёта и потери в проводах при вторичном токе 5 А.
- Убедитесь, что диаметр окна выбранной модели позволяет свободно разместить первичный проводник или шину с достаточным зазором.
- При заказе укажите особые требования: расположение выводов, ограничения по монтажу, язык документации или специальные сертификаты.
Часто задаваемые вопросы
В1: Как правильно выбрать коэффициент трансформации и номинальный первичный ток для трансформатора тока AG12-0.72 в низковольтных сетях?
Выбор основывается на длительно допустимой нагрузке фидера с последующей проверкой соответствия ожидаемому диапазону рабочих токов и требованиям входных цепей подключаемых приборов учёта.
В2: Какой класс точности рекомендуется для учёта электроэнергии согласно IEC 60044-1 или GB 1208-2006?
Для коммерческого учёта укажите класс точности 0,5. Класс 1,0 может быть допустим для некритичного мониторинга в зависимости от технических требований проекта.
В3: Как рассчитать требуемую номинальную нагрузку (В·А) для вторичной цепи трансформатора тока с током 5 А?
Номинальная нагрузка должна учитывать суммарное потребление всех подключённых устройств — сложите потребление прибора учёта в В·А и потери в кабельной линии при вторичном токе 5 А.
В4: Как выбрать правильный диаметр окна для различных типов проводников или шин?
Выберите вариант модели, диаметр окна которой превышает толщину проводника или шины с запасом; всегда сверяйтесь с габаритными чертежами для обеспечения необходимого зазора.
В5: Можно ли использовать трансформатор тока AG12-0.72 на открытом воздухе или в агрессивных условиях?
Нет. Серия AG12-0.72 предназначена исключительно для установки внутри помещений в диапазоне температур от −5°C до +55°C. Для наружной установки требуются модели с защитой IP или влагостойким исполнением.
В6: Какие ключевые правила безопасности и полярности следует соблюдать при работе с вторичными выводами (K1/K2 или S1/S2)?
Никогда не оставляйте вторичную цепь разомкнутой при включённом первичном токе. Всегда замыкайте и заземляйте вторичную обмотку в соответствии с местными правилами техники безопасности и соблюдайте маркировку выводов (K1/K2 или S1/S2) для сохранения правильной полярности.
В7: Какие стандарты и документы подтверждают соответствие и прослеживаемость трансформатора тока AG12-0.72?
Соответствие подтверждается стандартами GB 1208-2006 и IEC 60044-1:2003. Проверка осуществляется по данным на паспортной табличке и заводскому протоколу испытаний; сертификаты единичных испытаний прослеживаются до системы менеджмента качества производителя.
Часто задаваемые вопросы
Q1: Где допускается эксплуатация трансформаторов AG12-0.72?
Эксплуатация допускается только внутри помещений. Температура среды от −5°C до +55°C, высота до 1000 м. Для больших высот требуется специальное указание при заказе.
Q2: Как выбрать коэффициент трансформации для AG12-0.72?
Коэффициент трансформации подбирается на основе первичного тока. Серия охватывает значения от 35/5 А до 80/5 А с классами точности 1 и 3. Уточняйте параметры при формировании спецификации.
Q3: Какой диапазон первичных токов охватывает эта серия?
Серия поддерживает первичные токи от 35 А до 80 А при вторичном токе 5 А. Номинальная нагрузка составляет от 1 до 1,5 В·А. Свяжитесь с нами для расчета нестандартных значений.
Q4: Можно ли адаптировать трансформатор для высоты более 1000 м?
Да, производство возможно по специальному указанию. Стандартная модель рассчитана на эксплуатацию на высоте до 1000 м. Запросите техническое задание для расчета индивидуального исполнения.
Q5: Какие заводские испытания проводятся перед отгрузкой?
Базовые приемо-сдаточные испытания проводятся согласно внутренним стандартам. Точный перечень протоколов и сертификатов зависит от требований конкретного проекта. Запросите детальную информацию у менеджера.
Q6: Для каких систем предназначен трансформатор AG12-0.72?
Устройства предназначены для низковольтных систем 0,72 кВ частотой 50/60 Гц. Они применяются во внутренних распределительных щитах и комплектных подстанциях. Подтвердите условия окружающей среды перед размещением заказа.
