Přehled

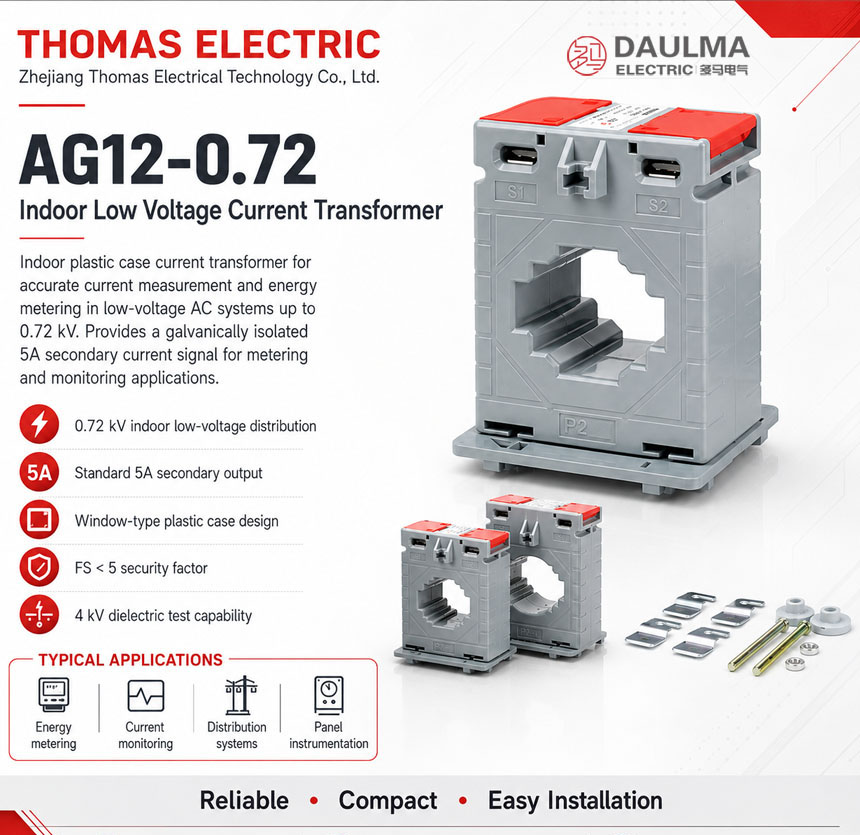

Série vnitřních nízkonapěťových proudových transformátorů AG12-0.72 jsou přesná elektromagnetická zařízení navržená pro přesné měření proudu a energetické účtování v rozvodných sítích střídavého proudu třídy 0,72 kV. Díky kompaktní plastové skříni poskytují tyto okénkové transformátory galvanicky oddělený sekundární proudový signál úměrný primárnímu obvodu, což zajišťuje spolehlivý provoz při komerčním i průmyslovém měření energie, monitorování zátěže a ochraně motorů.
Konstrukce určená výhradně pro vnitřní použití využívá magnetické jádro kruhového typu a provedení s průchozím primárním vodičem, které umožňuje snadnou instalaci na sběrnice nebo kabely. Robustní plastové pouzdro zajišťuje mechanickou ochranu a stabilní dielektrické vlastnosti, splňuje přísné požadavky na izolaci v nízkonapěťových prostředích. Transformátor vyhovuje normám IEC60044-1 a GB1208 a podporuje standardní sekundární výstup 5 A s třídami přesnosti 0,5 nebo 1,0, což jej činí ideálním pro účtovací měření a monitorování systému.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída napětí sítě | 0,72 kV |
| Jmenovité napětí | 720 V |
| Jmenovitá frekvence | 50/60 Hz |
| Jmenovitý sekundární proud | 5 A |
| Třídy přesnosti | 0,5, 1,0 |
| Jmenovitá zátěž | 1–15 VA |
| Bezpečnostní faktor (FS) | <5 |
| Dielektrický zkouškový test | 4 kVeff, 1 min |
| Okolní teplota | −5°C až +55°C |
| Typ konstrukce | Vnitřní plastové pouzdro |
Označení modelu
AG12-0.72/XX/YY
- AG12 — Série proudových transformátorů s vnitřní plastovou skříní
- 0.72 — Třída jmenovitého napětí v kV
- XX — Jmenovitý primární proud v ampérech (A)
- YY — Průměr otvoru v milimetrech (mm)
Konstrukce
Transformátor AG12-0.72 má okénkové provedení s jedním jádrem, kde je magnetické jádro kruhového typu uzavřeno v odolném plastovém pouzdru. Primární vodič prochází přímo otvorem bez vyhrazených svorek, zatímco sekundární vinutí je přístupné prostřednictvím standardních svorek K1/K2 (nebo S1/S2) označených pro správnou polaritu. Skříň poskytuje integrovanou izolaci vhodnou pro vnitřní nízkonapěťové aplikace, chrání proti prachu a mechanickému namáhání a zároveň zachovává požadované elektrické vzdálenosti. Tato konstrukce bez zalévky pryskyřicí zajišťuje lehkou manipulaci, odolnost proti korozi a dlouhodobou rozměrovou stabilitu v běžném vnitřním prostředí rozváděčů.
Technické parametry
Provozní podmínky
- Prostředí instalace: Pouze vnitřní instalace
- Nadmorská výška: Maximálně 1000 m nad mořem (vyšší nadmořská výška vyžaduje specifikaci)
- Okolní teplota: −5°C až +55°C
- Relativní vlhkost: Denní průměr ≤ 95 %, měsíční průměr ≤ 90 % (při referenční teplotě +20 °C)
- Prostředí: Bez korozivních plynů nebo par; bez výbušných nebo hořlavých látek; bez silné vibrace, mechanického nárazu nebo rázu
Technické parametry
Tato část obsahuje technická data orientovaná na výběr proudových transformátorů AG12-0.72 s vnitřní plastovou skříní pro použití v sítích střídavého proudu třídy 0,72 kV (50/60 Hz). Níže uvedená data slouží k předběžnému výběru kombinací převodu, třídy přesnosti a jmenovité zátěže.
Referenční tabulka dat 1: Série AG12-0.72/45/14
| Jmenovitý proud (A) Primár/Sekundár |
Třída přesnosti | Jmenovitá zátěž (VA) |
|---|---|---|
| 35/5A–40/5A | 3 | 1 |
| 50/5A | 1,0 | 1 |
| 60/5A | 1,0 | 1,5 |
| 75/5A–80/5A | 1,0 | 1,5 |
| 100/5A | 1,0 | 1,5 |
Referenční tabulka dat 2: Konfigurace jednotlivých modelů
| Model | Jmenovitý proud (A) Primár/Sekundár |
Jmenovitá zátěž
(VA) |
Třída přesnosti | Jmenovité
napětí |
Jmenovitá
frekvence |
|---|---|---|---|---|---|
| AG12-0.72/62/30 | 50/5A–300/5A | 1,5–5 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/62/40 | 150/5A–800/5A | 2,5–10 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/74/40 | 150/5A–800/5A | 2,5–10 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/74/50 | 250/5A–1000/5A | 5–10 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/86/60 | 250/5A–1500/5A | 5–15 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/104/80 | 300/5A–2000/5A | 5–15 | 1,0–0,5 | 720V | 50/60Hz |
| AG12-0.72/140/100 | 1000/5A–4000/5A | 15–60 | 1,0–0,2 | 720V | 50/60Hz |
Instalace a zapojení
Rozměrový výkres
Rozměrový výkres znázorňuje klíčové rozměry odpovídající výše uvedené tabulce. Rozměr A představuje celkovou výšku, B šířku, C průměr otvoru (Φ6,6 mm u většiny variant), D a E souvisejí s montážními prvky, F je celková hloubka, G označuje výšku okna a H ukazuje šířku základny, pokud je relevantní. Zajistěte dostatečný prostor kolem jednotky pro cirkulaci vzduchu a přístup během instalace.
Schématické zapojení
Sekundární svorky připojte k měřicímu přístroji nebo ochrannému relé podle obrázku. Primární vodič prochází centrálním otvorem bez elektrického spojení. Je nutné dodržet polaritu: svorka označená „P1“ nebo „H1“ musí směřovat ke straně zdroje napájení. Před zapnutím systému vždy ověřte správnost zapojení.
Výběr a časté otázky
Návod pro výběr
- Zvolte jmenovitý primární proud na základě trvalého zatížení obvodu a očekávaného provozního rozsahu.
- Vyberte třídu přesnosti odpovídající aplikaci – 0,5 pro účtovací měření, 1,0 pro obecné monitorování.
- Určete jmenovitou zátěž (VA) výpočtem celkové sekundární zátěže včetně spotřeby měřiče a ztrát ve vedení při 5 A.
- Zajistěte, aby průměr otvoru zvoleného modelu umožňoval průchod primárního vodiče nebo sběrnice s dostatečnou rezervou.
- Při objednávce specifikujte případné speciální požadavky, jako jsou uspořádání svorek, omezení montáže, jazyk dokumentace nebo certifikace.
Často kladené otázky
Otázka 1: Jak vybrat správný převod a jmenovitý primární proud pro proudový transformátor AG12-0.72 v nízkonapěťových aplikacích?
Výběr proveďte na základě trvalého zatížení přívodu a ověřte, že odpovídá očekávanému provoznímu proudu a vstupním požadavkům připojených měřičů.
Otázka 2: Jaká třída přesnosti se doporučuje pro měření energie podle norem IEC 60044-1 nebo GB 1208-2006?
Pro účtovací měření zadejte třídu přesnosti 0,5. Třída 1,0 může být přijatelná pro nekritické monitorování, v závislosti na požadavcích projektu.
Otázka 3: Jak vypočítat požadovanou jmenovitou zátěž (VA) pro sekundární obvod proudového transformátoru s 5 A?
Jmenovitá zátěž musí zahrnovat celkovou připojenou zátěž – sečtěte spotřebu měřiče v jednotkách VA a ztráty ve vedení v důsledku impedancí kabelů při sekundárním proudu 5 A.
Otázka 4: Jak vybrat správný průměr otvoru pro různé typy vodičů nebo sběrnic?
Vyberte variantu modelu, jejíž průměr otvoru přesahuje tloušťku vodiče nebo sběrnice s dostatečnou rezervou; vždy ověřte podle výkresové dokumentace pro zajištění potřebné vůle.
Otázka 5: Lze proudový transformátor AG12-0.72 použít venku nebo v náročném prostředí?
Ne. Série AG12-0.72 je určena výhradně pro vnitřní použití v teplotním rozsahu −5 °C až +55 °C. Pro venkovní instalace jsou nutné alternativy s ochranou IP nebo odolné proti povětrnostním vlivům.
Otázka 6: Jaká jsou klíčová bezpečnostní a polaritní pravidla pro manipulaci se sekundárními svorkami (K1/K2 nebo S1/S2)?
Nikdy neponechávejte sekundární obvod otevřený, je-li primár pod napětím. Sekundár vždy zkratujte a uzemněte podle místních postupů a dodržujte označení svorek (K1/K2 nebo S1/S2) pro zachování správné polarity.
Otázka 7: Které normy a dokumenty zajišťují shodu a sledovatelnost proudového transformátoru AG12-0.72?
Shoda je zajištěna podle norem GB 1208-2006 a IEC 60044-1:2003. Ověření řídí štítkové údaje a tovární zkušební protokol, zkušební certifikáty jednotlivých kusů jsou sledovatelné prostřednictvím systému řízení kvality výrobce.
Často kladené otázky
Q1: Lze proudový transformátor AG12-0.72 instalovat do venkovního prostředí?
Ne, transformátor je určen výhradně pro vnitřní montáž. Vyžaduje prostředí bez korozivních plynů a teplotu −5°C až +55°C. Pro venkovní aplikace kontaktujte naše technické oddělení.
Q2: Jakou třídu přesnosti zvolit pro měřicí aplikace?
Pro přesná měření vyberte třídu přesnosti 0,5 nebo 1,0. Tyto třídy zajišťují spolehlivý převod proudu v sítích do 0,72 kV. Přesnou specifikaci je nutné konzultovat s projektantem.
Q3: Je provoz možný v nadmořské výšce nad 1000 metrů?
Standardní provedení je omezeno na maximálně 1000 m n. m. Pro vyšší nadmořské výšky je nutná individuální specifikace a úprava izolace. Požadavek je nutné uvést přímo do poptávky.
Q4: Kdy je nutné poptat atypický poměr převodu?
Standardní řada pokrývá poměry od 35/5A do 100/5A se zátěží 1 až 1,5 VA. Pokud potřebujete jiný převod, je nutná individuální specifikace. Kontaktujte obchodní oddělení pro konzultaci.
Q5: Jaké tovární zkoušky probíhají před expedicí transformátorů?
Každý kus prochází standardními výstupními zkouškami dle platných norem. Výstupní parametry odpovídají zařízením pro sítě do 0,72 kV. Certifikáty a protokoly jsou dostupné v technické dokumentaci.
Q6: Proč zvolit řadu AG12 pro nízkonapěťové rozváděče?
Plastová skříň zajišťuje bezpečnou vnitřní montáž v sítích 50/60 Hz do 0,72 kV. Transformátor splňuje požadavky na standardní měřicí aplikace. Stáhněte si technický list pro detailní rozměry.
