نظرة عامة

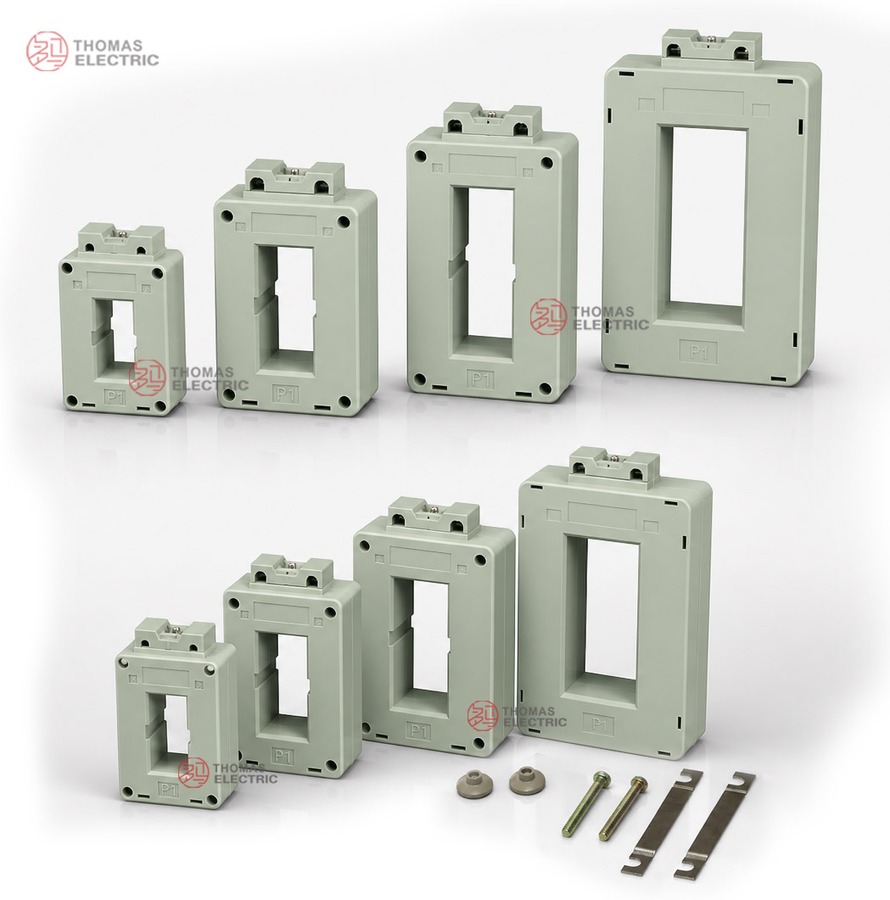

يُعد محول التيار BH-0.66 IV ذو الفتحة المربعة العمودية، والمعروف أيضًا باسم BH(SDH)-0.66 IV، محول تيار منخفض الجهد مغلقًا داخل غلاف بلاستيكي مصمم للاستخدام الداخلي، ويُستخدم لقياس وتسجيل ورصد التيار بدقة في أنظمة التوزيع التيار المتردد حتى 0.66 كيلوفولت. يتميز ببنية نافذة مستطيلة عمودية مُحسَّنة لتثبيت القضبان النحاسية الرأسية وللتركيب في خزائن المفاتيح ذات المساحة المحدودة.
يحوّل هذا المحول من نوع “النواة المفتوحة” (through-core) التيار الأولي المار عبر فتحته إلى إشارة ثانوية قياسية مقدارها 5 أمبير، وهي متوافقة مع أجهزة القياس الشائعة، وأجهزة الحماية، ومعدات الرصد. ومن أبرز تطبيقاته: خزائن المفاتيح منخفضة الجهد، ولوحات التوزيع، ودوائر قياس الطاقة، وأنظمة الطاقة الصناعية العاملة عند 380 فولت أو 660 فولت وبتردد 50 هرتز.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 0.66kV |
| التردد المقنن | 50Hz |
| التيار الثانوي المقنن | 5A |
| نوع التركيب | داخلي |
| اتجاه الفتحة | فتحة مربعة عمودية |

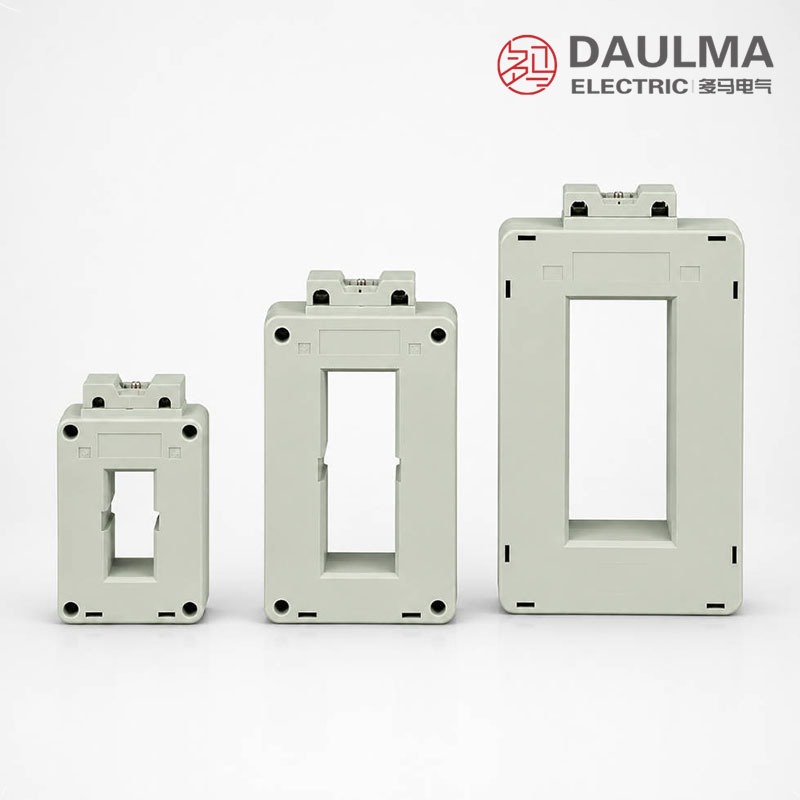

| أحجام الفتحات المتاحة | 60×30، 80×30، 100×30، 120×50 مم |
| فئات الدقة | 0.2، 0.2S، 0.5، 0.5S |
| فئة الاستخدام | القياس والرصد |
ترميز الموديل
BH / SDH – سلسلة محولات التيار المغلقة للاستخدام الداخلي في خزائن الجهد المنخفض
0.66 – فئة الجهد المقنن: 0.66 كيلوفولت
IV – سلسلة ذات تصميم فتحة مربعة عمودية (نافذة رأسية)
60×30، 80×30، 100×30، 120×50 – أبعاد فتحة المرور بالمليمتر لتوجيه القضبان النحاسية أو الكابلات
البناء
يتميز محول التيار BH-0.66 IV بغلاف بلاستيكي داخلي متين له بنية نافذة عمودية من نوع “النواة المفتوحة”. يصنع الغلاف من مادة حرارية عازلة مقاومة للهب توفر حماية ميكانيكية وعزلًا كهربائيًا للنواة الداخلية المعزولة بالراتنج المصبوب وللفتيل الثانوي. ويضمن هذا التصميم التشغيل الآمن في بيئات خزائن المفاتيح القياسية منخفضة الجهد مع أداء موثوق تحت ظروف الحمل المستمر.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: داخلي
- درجة حرارة المحيط: -5°م إلى +44°م
- التردد المقنن: 50 هرتز
- المتطلبات البيئية: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد.
- الظروف الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع، أو الرطوبة، أو الظروف البيئية.
المعايير الفنية
يُصمم محول التيار BH-0.66 IV ذو الفتحة المربعة العمودية لتطبيقات الجهد المنخفض مع تيارات أولية تتراوح بين 600 أمبير و3000 أمبير. وتشمل الخصائص الكهربائية الرئيسية تيارًا ثانويًا مقننًا مقداره 5 أمبير، وفئات دقة 0.2، 0.2S، 0.5، أو 0.5S، وخرجًا مقننًا 5 فولت أمبير أو 10 فولت أمبير حسب نسبة التحويل المختارة.
| نسبة التيار المقنن | فئة الدقة |
|---|---|
| 600/5، 800/5 | 0.2 5 |
| 1000/5، 1500/5 | 0.2S 5 |
| 2000/5، 3000/5 | 0.5 / 0.5S 10 |
التركيب والتوصيلات
مخطط التوصيل
وصّل الأطراف الثانوية وفقًا لعلامات القطبية (عادةً ما تكون مُشار إليها بـ “*” أو “P1”/“S1”) ووفقًا لمخطط التوصيل الخاص بالمشروع. تأكد من عدم ترك دائرة الثانوي مفتوحة أثناء تغذية الموصل الأولي، إذ قد يؤدي ذلك إلى حدوث فولتية زائدة خطيرة وتلف المعدات.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة التحويل بناءً على التيار التشغيلي الطبيعي للدارة، مع ضمان تغطية الحمل المتوقع مع هامش يسمح بالتقلبات.
- اختر حجم الفتحة (60×30، 80×30، 100×30، أو 120×50) بحيث يتناسب مع تخطيط القضبان النحاسية الرأسية أو الكابلات لديك.
- حدد فئة الدقة (0.2، 0.2S، 0.5، أو 0.5S) وفقًا لمتطلبات القياس والحمل المقنن.
- تأكد من التوافق مع أنظمة الجهد المنخفض حتى 0.66 كيلوفولت (بما في ذلك التطبيقات عند 380 فولت و660 فولت).
- تأكد من تركيب المحول داخليًا فقط، إذ أنه غير مصنّف للاستخدام في الظروف البيئية الخارجية.
الأسئلة الشائعة
Q1: أي فئة دقة تُستخدم لعدادات الفوترة التجارية؟
تُستخدم فئة الدقة 0.2S لضمان قياس دقيق لتيارات تصل إلى 3000 أمبير. تتوفر فئات 0.2 و0.5 أيضاً حسب نسبة التحويل. يرجى تحديد متطلبات الفوترة عند الطلب.
Q2: هل يمكن تركيب هذا المحول في بيئات صعبة؟
يُصمم المحول للتركيب الداخلي فقط ضمن درجات حرارة -5 إلى +40 درجة مئوية. يجب أن تكون البيئة خالية من الغبار الموصل والغازات المسببة للتآكل. يُنصح بالتأكد الفني للظروف الخاصة.
Q3: هل تتوفر نسب تحويل مخصصة خارج النطاق القياسي؟
نعم، يمكن توفير معايير فنية ونسب تحويل خارج النطاق المرجعي (600-3000 أمبير). يخضع ذلك لاتفاق فني مباشر بين الصانع والمشتري. تواصل معنا لمناقشة المتطلبات الخاصة بمشروعك.
Q4: ما الخرج المقنن لنسب التيار العالية؟
يبلغ الخرج المقنن 5 فولت أمبير لنسب 600/5 و1000/5، بينما يصل إلى 10 فولت أمبير لنسب 2000/5 و3000/5. يضمن هذا الأداء استقرار القياس في أنظمة التوزيع حتى 0.66 كيلوفولت.
Q5: متى يجب طلب تأكيد فني مسبق؟
يجب طلب التأكيد الفني عند وجود متطلبات خاصة تتعلق بالارتفاع عن سطح البحر أو الرطوبة. يضمن ذلك ملاءمة المحول لظروف تشغيل مشروعك. تواصل معنا قبل إتمام الطلب.
Q6: ما تطبيقات محول التيار ذو الفتحة المربعة؟
يُستخدم محول BH-0.66 IV بشكل أساسي في أنظمة التوزيع ذات الجهد المنخفض حتى 0.66 كيلوفولت. يتميز بفتحة مربعة عمودية لقياس ورصد التيارات الأولية بكفاءة.
