Přehled

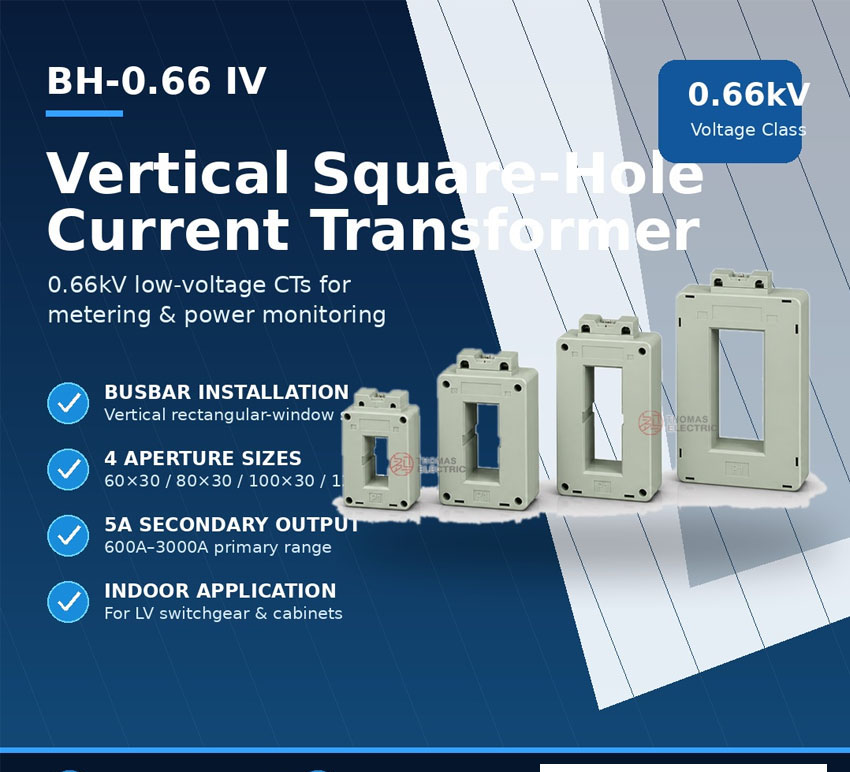

Proudový transformátor BH-0.66 IV se svislým čtvercovým oknem, též označovaný jako BH(SDH)-0.66 IV, je nízkonapěťový proudový transformátor v plastovém krytu určený pro přesné měření proudu, účtování energie a monitorování v jednofázových i třífázových rozvodných sítích střídavého proudu do 0,66 kV. Vyznačuje se svislou obdélníkovou průchodkou optimalizovanou pro instalaci na svislé sběrnice a pro montáž do prostorově omezených rozvaděčových skříní.
Tento jádrový proudový transformátor převádí primární proud protékající jeho průchodkou na standardizovaný sekundární signál 5 A, kompatibilní s běžnými měřicími přístroji, ochrannými relé a monitorovacím zařízením. Typickými aplikacemi jsou nízkonapěťové rozvaděče, distribuční rozváděče, obvody pro měření spotřeby energie a průmyslové energetické systémy pracující při napětí 380 V nebo 660 V a frekvenci 50 Hz.
Základní jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý sekundární proud | 5 A |
| Typ instalace | Vnitřní |
| Orientace průchodky | Svislé čtvercové okno |
| Dostupné rozměry průchodky | 60×30, 80×30, 100×30, 120×50 mm |
| Třídy přesnosti | 0,2, 0,2S, 0,5, 0,5S |
| Třída použití | Měření a monitorování |
Označení modelu
BH / SDH – Řada uzavřených proudových transformátorů pro vnitřní montáž v nízkonapěťových rozvaděčích
0,66 – Třída jmenovitého napětí: 0,66 kV
IV – Série se svislým čtvercovým oknem (svislá průchodka)
60×30, 80×30, 100×30, 120×50 – Rozměry průchodky v milimetrech pro vedení sběrnic nebo kabelů
Konstrukce
Proudový transformátor BH-0.66 IV má robustní plastový kryt pro vnitřní použití se svislou průchodkovou konstrukcí typu „okno“. Skříň je vyrobena z plamenoústojného termoplastu s vysokou izolační schopností, který poskytuje mechanickou ochranu a elektrickou izolaci vnitřnímu jádru zalitému izolační pryskyřicí a sekundárnímu vinutí. Konstrukce zajišťuje bezpečný provoz v běžných podmínkách nízkonapěťových rozvaděčů a spolehlivý výkon při trvalém zatížení.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Okolní teplota: -5 °C až +40 °C
- Jmenovitá frekvence: 50 Hz
- Požadavky na prostředí: Instalační prostředí musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek a těžkého znečištění.
- Zvláštní podmínky: Pro speciální nadmořskou výšku, vlhkost nebo jiné mimořádné provozní podmínky doporučujeme před objednáním technické potvrzení.
Technické parametry
Proudový transformátor BH-0.66 IV se svislým čtvercovým oknem je určen pro nízkonapěťové aplikace s primárními proudy v rozsahu 600 A až 3000 A. Základní elektrické charakteristiky zahrnují jmenovitý sekundární proud 5 A, třídy přesnosti 0,2, 0,2S, 0,5 nebo 0,5S a jmenovité výstupy 5 VA nebo 10 VA v závislosti na zvoleném převodovém poměru.
| Jmenovitý převodový poměr | Třída přesnosti |
|---|---|
| 600/5, 800/5 | 0,2 5 |
| 1000/5, 1500/5 | 0,2S 5 |
| 2000/5, 3000/5 | 0,5 / 0,5S 10 |
Instalace a zapojení
Schématické zapojení
Připojte sekundární svorky podle značení polarity (obvykle označené symbolem „*“ nebo „P1“/„S1“) a v souladu se schématem zapojení projektu. Zajistěte, aby sekundární obvod nebyl nikdy ponechán otevřený, pokud je primární vodič pod napětím, protože by to mohlo vést k nebezpečným přepětím a poškození zařízení.
Výběr a časté otázky
Návod pro výběr
- Zvolte převodový poměr podle normálního provozního proudu obvodu tak, aby pokryl očekávané zatížení včetně rezervy pro kolísání.
- Vyberte rozměr průchodky (60×30, 80×30, 100×30 nebo 120×50), který vyhovuje vaší svislé sběrnici nebo uspořádání kabelů.
- Zvolte třídu přesnosti (0,2, 0,2S, 0,5 nebo 0,5S) dle požadavků na měření a jmenovité zátěže.
- Ověřte kompatibilitu se systémy nízkého napětí do 0,66 kV (včetně aplikací 380 V a 660 V).
- Ujistěte se, že je transformátor instalován pouze uvnitř budov, protože není určen pro venkovní provozní podmínky.
Často kladené otázky
Otázka 1: K čemu se používá proudový transformátor BH-0.66 IV?
Transformátor BH-0.66 IV převádí primární proud na standardní sekundární signál 5 A pro účely měření, monitorování a účtování v nízkonapěťových rozvodných sítích střídavého proudu.
Otázka 2: Čím se liší BH-0.66 IV od proudových transformátorů s vodorovnou průchodkou?
Má svislou obdélníkovou průchodku, což jej činí ideálním pro instalace, kde sběrnice prochází rozvaděčem svisle.
Otázka 3: V jakých napěťových soustavách lze tento transformátor použít?
Tento model je určen pro nízkonapěťové soustavy střídavého proudu do 0,66 kV, běžně používané v rozvodných sítích 380 V a 660 V.
Otázka 4: Jaký je standardní sekundární výstupní proud?
Standardní sekundární proud je 5 A, kompatibilní s většinou nízkonapěťových měřicích přístrojů, relé a monitorovacích zařízení.
Otázka 5: Proč nesmí být sekundární vinutí během provozu ponecháno otevřené?
Otevřený sekundární obvod při zapnutém primárním vodiči může generovat nebezpečně vysoká napětí, což hrozí poškozením izolace a bezpečnostním rizikem.
Otázka 6: Lze BH-0.66 IV instalovat venku?
Ne, tento transformátor je určen výhradně pro vnitřní použití. Pro venkovní instalace jsou vyžadovány modely speciálně navržené pro odolnost vůči vlhkosti, UV záření, znečištění a extrémním teplotám.
Otázka 7: Jaké údaje jsou potřeba při objednávce?
Je třeba uvést model, rozměr průchodky, převodový poměr, třídu přesnosti, jmenovitou zátěž, frekvenci sítě, počet kusů a případné speciální požadavky na svorky, označení, dokumentaci nebo balení.
Často kladené otázky
Q1: Kde lze tento proudový transformátor instalovat?
Je určen výhradně pro vnitřní instalace. Provozní teplota musí být v rozsahu -5 °C až +40 °C bez vibrací a prachu. Pro atypické podmínky kontaktujte technické oddělení.
Q2: Kterou třídu přesnosti zvolit pro fakturační měření?
Pro přesné fakturační měření doporučujeme třídu 0,2S. Zaručuje vysokou přesnost i při nízkých proudech v rozsahu 600 A až 3000 A. Přesné parametry potvrďte s výrobcem.
Q3: Jaký je jmenovitý výkon pro převod 2000/5?
Pro převodový poměr 2000/5 a 3000/5 je jmenovitý zatěžovací výkon 10 VA. Transformátor má sekundární jmenovitý proud 5 A a frekvenci 50 Hz. Pro jiný výkon požadujte technickou dohodu.
Q4: Lze objednat atypický primární proud mimo rozsah?
Ano, výroba mimo standardní rozsah 600 A až 3000 A je možná. Parametry se řídí individuální technickou dohodou mezi výrobcem a kupujícím. Pro nacenění kontaktujte obchodní oddělení.
Q5: Jsou podporovány speciální podmínky jako vysoká nadmořská výška?
Pro nestandardní nadmořskou výšku nebo vlhkost je nutné technické potvrzení. Standardní provoz vyžaduje prostředí bez korozivních plynů a výbušných látek. Před objednáním specifikujte přesné požadavky.
Q6: Pro jaké nízkonapěťové aplikace je transformátor vhodný?
Transformátor BH-0.66 IV je určen pro nízkonapěťové rozváděče a průmyslové aplikace. Disponuje svislým čtvercovým oknem pro snadnou montáž na sběrnice. Pro konkrétní projektovou dokumentaci vyžádejte technický list.
