Обзор

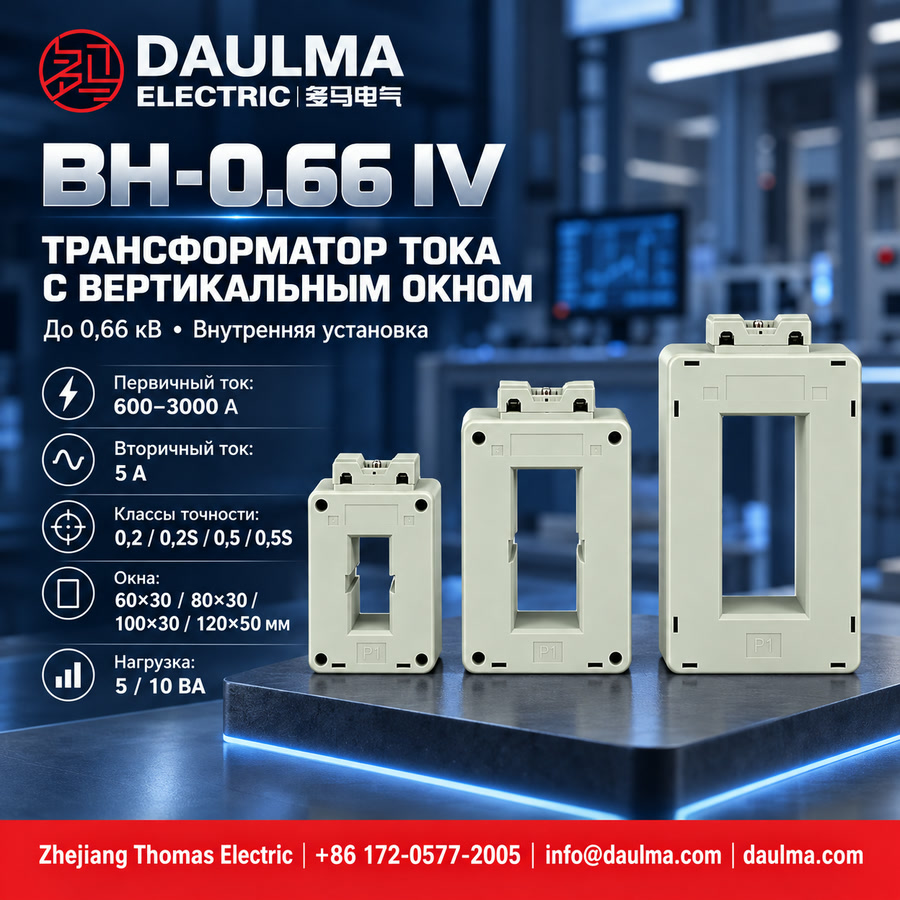

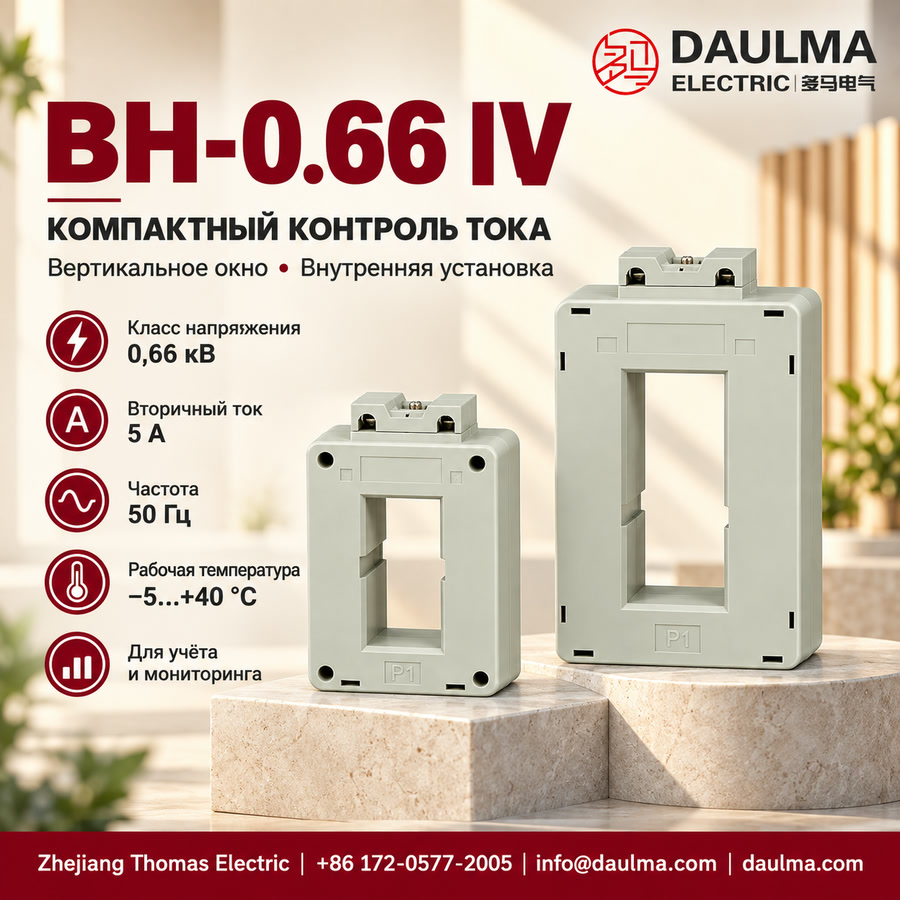

Трансформатор тока BH-0.66 IV с вертикальным квадратным окном, также известный как BH(SDH)-0.66 IV, представляет собой низковольтный трансформатор тока в пластмассовом корпусе для внутренней установки, предназначенный для точного измерения, учёта и мониторинга тока в однофазных и трёхфазных распределительных сетях переменного тока напряжением до 0,66 кВ. Конструкция с вертикальным прямоугольным окном оптимизирована для монтажа на вертикальных шинах и размещения в распределительных шкафах с ограниченным пространством.
Данный проходной трансформатор тока преобразует первичный ток, протекающий через его окно, в стандартизованный вторичный сигнал 5 А, совместимый с распространёнными измерительными приборами, релейной защитой и системами мониторинга. Типичные области применения: низковольтные распределительные устройства, щиты питания, цепи учёта электроэнергии и промышленные энергосистемы с номинальным напряжением 380 В или 660 В и частотой 50 Гц.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0.66кВ |
| Номинальная частота | 50Hz |
| Номинальный вторичный ток | 5A |
| Тип установки | Внутренняя |
| Ориентация окна | Вертикальное квадратное отверстие |
| Доступные размеры окна | 60×30, 80×30, 100×30, 120×50 мм |
| Классы точности | 0.2, 0.2S, 0.5, 0.5S |
| Класс применения | Учёт и мониторинг |
Маркировка модели
BH / SDH – серия закрытых трансформаторов тока для внутренней установки в низковольтных распределительных шкафах
0.66 – класс номинального напряжения: 0.66кВ
IV – серия с вертикальным квадратным окном (окно в вертикальной ориентации)
60×30, 80×30, 100×30, 120×50 – габариты окна в миллиметрах для прокладки шины или кабеля
Конструкция
Трансформатор тока BH-0.66 IV выполнен в прочном пластмассовом корпусе для внутренней установки с проходной конструкцией и вертикальным окном. Корпус изготовлен из термопласта с высокой электрической прочностью и огнестойкостью, обеспечивающего механическую защиту и электрическую изоляцию внутреннего магнитопровода и вторичной обмотки, залитых компаундом. Конструкция гарантирует безопасную эксплуатацию в стандартных условиях низковольтных распределительных устройств и надёжную работу при длительной нагрузке.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Температура окружающей среды: от -5°C до +40°C
- Номинальная частота: 50Hz
- Требования к окружающей среде: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, коррозионно-активных газов, взрывоопасных сред и сильного загрязнения.
- Особые условия: при необходимости эксплуатации на большой высоте, при повышенной влажности или в специфических условиях рекомендуется согласовать технические требования с производителем до оформления заказа.
Технические параметры
Трансформатор тока BH-0.66 IV с вертикальным квадратным окном предназначен для низковольтных применений с первичными токами от 600 А до 3000 А. Основные электрические характеристики: номинальный вторичный ток 5 А, классы точности 0.2, 0.2S, 0.5 или 0.5S, номинальная мощность 5 ВА или 10 ВА в зависимости от выбранного коэффициента трансформации.
| Номинальный коэффициент трансформации | Класс точности |
|---|---|
| 600/5, 800/5 | 0.2 5 |
| 1000/5, 1500/5 | 0.2S 5 |
| 2000/5, 3000/5 | 0.5 / 0.5S 10 |
Установка и подключение
Схема подключения
Подключайте вторичные выводы в соответствии с маркировкой полярности (обычно обозначены «*» или «P1»/«S1») и проектной схемой электроснабжения. Никогда не оставляйте вторичную цепь разомкнутой при наличии напряжения на первичном проводнике — это может привести к возникновению опасных перенапряжений и повреждению оборудования.
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации исходя из номинального рабочего тока цепи, обеспечив запас на возможные колебания нагрузки.
- Подберите размер окна (60×30, 80×30, 100×30 или 120×50 мм), соответствующий вашей вертикальной шине или кабельной трассе.
- Определите класс точности (0.2, 0.2S, 0.5 или 0.5S) в зависимости от требований к учёту и номинальной нагрузке.
- Убедитесь в совместимости с низковольтными системами до 0.66кВ (включая сети 380 В и 660 В).
- Устанавливайте трансформатор только внутри помещений — он не предназначен для эксплуатации на открытом воздухе.
Часто задаваемые вопросы
В1: Для чего применяется трансформатор тока BH-0.66 IV?
BH-0.66 IV преобразует первичный ток в стандартный вторичный сигнал 5 А для целей учёта, мониторинга и измерения в низковольтных распределительных сетях переменного тока.
В2: Чем BH-0.66 IV отличается от трансформаторов с горизонтальным окном?
Он имеет конструкцию с вертикальным прямоугольным окном, что делает его идеальным для монтажа при вертикальном прохождении шины через распределительный шкаф.
В3: В каких сетях напряжения можно использовать данный трансформатор?
Модель рассчитана на низковольтные сети переменного тока до 0.66кВ, типично используемые в распределительных системах 380 В и 660 В.
В4: Какой стандартный вторичный ток на выходе?
Стандартный вторичный ток составляет 5 А, что совместимо с большинством измерительных приборов, реле и устройств мониторинга низкого напряжения.
В5: Почему вторичную обмотку нельзя оставлять разомкнутой при работе?
Разомкнутая вторичная цепь при наличии тока в первичной обмотке может вызвать опасно высокое напряжение, приводящее к пробою изоляции и угрозе безопасности.
В6: Можно ли устанавливать BH-0.66 IV на открытом воздухе?
Нет, данный трансформатор предназначен исключительно для внутренней установки. Для наружного монтажа требуются модели, специально адаптированные к воздействию влаги, УФ-излучения, загрязнений и перепадов температур.
В7: Какие данные необходимы при оформлении заказа?
Укажите модель, размер окна, коэффициент трансформации, класс точности, номинальную нагрузку, частоту сети, количество, а также особые пожелания по выводам, маркировке, документации или упаковке.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0.2S или 0.2. Он обеспечивает высокую точность при нагрузках от 5 до 120% номинала. Уточняйте доступные классы для конкретного коэффициента трансформации при заказе.
Q2: Можно ли установить этот трансформатор на улице или в цеху с вибрацией?
Нет, модель предназначена только для внутренних помещений без сильной вибрации и токопроводящей пыли. Диапазон рабочих температур составляет от -5°C до +40°C. Для нестандартных условий эксплуатации свяжитесь с производителем.
Q3: Какие первичные токи поддерживает трансформатор BH-0.66 IV с квадратным окном?
Устройство поддерживает первичные токи от 600 А до 3000 А при номинальном вторичном токе 5 А. Номинальная мощность составляет 5 ВА или 10 ВА в зависимости от коэффициента. Технические параметры подтверждаются спецификацией.
Q4: Возможно ли изготовление на высоте более 1000 метров или при влажности выше 80%?
Стандартная версия не предусмотрена для таких условий, но возможно индивидуальное изготовление. Технические требования необходимо согласовать с производителем до оформления заказа. Свяжитесь с отделом продаж для расчета.
Q5: Какие заводские испытания и сертификаты предоставляются перед отгрузкой партии?
Перечень заводских испытаний и сертификатов зависит от требований проекта. Детальная информация о протоколах предоставляется по запросу. Уточняйте условия поставки у менеджера.
Q6: Для каких низковольтных комплектных устройств подходит данная модель трансформатора тока?
Трансформатор BH-0.66 IV применяется в низковольтных комплектных устройствах на напряжение до 0.66 кВ и частотой 50 Гц. Он интегрируется в шкафы с вертикальным расположением шин. Запросите габаритные чертежи для проверки совместимости.
Q7: Кто является производителем и как получить техническую документацию на daulma.com?
Продукция выпускается профильным производителем электрооборудования. Полные габаритные чертежи, схемы подключения и паспорта доступны в разделе документации на сайте daulma.com. Запросите актуальные файлы у поставщика.
