Descripción general

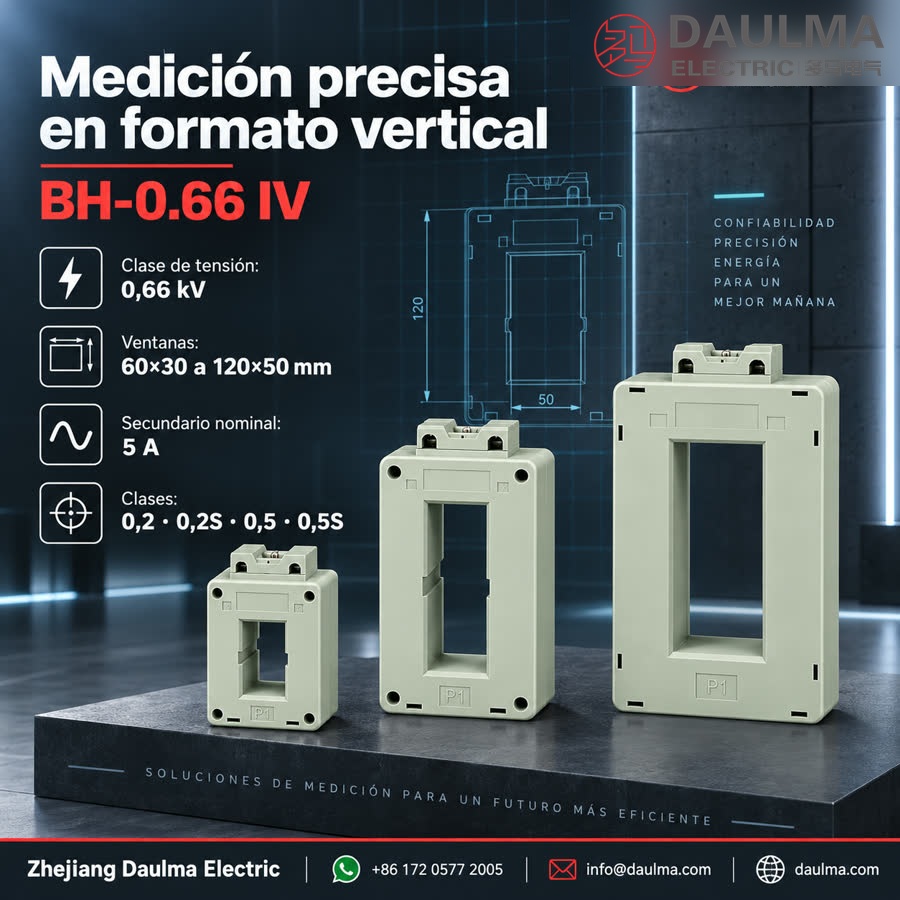

El transformador de corriente BH-0.66 IV con ventana cuadrada vertical, también conocido como BH(SDH)-0.66 IV, es un transformador de corriente de baja tensión con carcasa plástica para interiores, diseñado para medición precisa de corriente, facturación energética y monitoreo en sistemas de distribución de corriente alterna hasta 0,66 kV. Cuenta con una estructura de ventana rectangular vertical optimizada para instalaciones con barras colectoras verticales y gabinetes de celdas compactos.
Este transformador toroidal convierte la corriente primaria que circula por su apertura en una señal secundaria estandarizada de 5 A, compatible con instrumentos comunes, relés de protección y equipos de monitoreo. Sus aplicaciones típicas incluyen celdas de baja tensión, tableros de distribución, circuitos de medición de energía y sistemas industriales de potencia que operan a 380 V o 660 V con frecuencia de 50 Hz.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión nominal | 0,66 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A |
| Tipo de instalación | Interior |
| Orientación de la ventana | Ventana cuadrada vertical |
| Dimensiones disponibles de la apertura | 60×30, 80×30, 100×30, 120×50 mm |
| Clases de exactitud | 0,2; 0,2S; 0,5; 0,5S |
| Clase de aplicación | Medición y monitoreo |
Designación del modelo
BH / SDH – Serie de transformadores de corriente cerrados para interiores, destinados a aplicaciones en celdas de baja tensión
0,66 – Clase de tensión nominal: 0,66 kV
IV – Serie con diseño de ventana cuadrada vertical (orientación vertical)
60×30, 80×30, 100×30, 120×50 – Dimensiones de la apertura en milímetros para el paso de barras colectoras o cables
Construcción
El transformador de corriente BH-0.66 IV presenta una robusta carcasa plástica para interiores con estructura toroidal y ventana vertical. La cubierta está fabricada en termoplástico autoextinguible de alta rigidez dieléctrica, que proporciona protección mecánica y aislamiento eléctrico al núcleo interno y al devanado secundario, ambos encapsulados en resina. Este diseño garantiza un funcionamiento seguro en entornos estándar de celdas de baja tensión y un rendimiento fiable bajo condiciones de carga continua.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: interior
- Temperatura ambiente: -5 °C a +40 °C
- Frecuencia nominal: 50 Hz
- Requisitos ambientales: El entorno de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas y contaminación intensa.
- Condiciones especiales: Para requisitos especiales de altitud, humedad o ambiente, se recomienda confirmación técnica previa al pedido.
Parámetros técnicos
El transformador de corriente BH-0.66 IV con ventana cuadrada vertical está diseñado para aplicaciones de baja tensión con corrientes primarias comprendidas entre 600 A y 3000 A. Sus características eléctricas clave incluyen una corriente secundaria nominal de 5 A, clases de exactitud de 0,2; 0,2S; 0,5 o 0,5S, y potencias nominales de 5 VA o 10 VA según la relación seleccionada.
| Relación de corriente nominal | Clase de exactitud |
|---|---|
| 600/5, 800/5 | 0,2 5 |
| 1000/5, 1500/5 | 0,2S 5 |
| 2000/5, 3000/5 | 0,5 / 0,5S 10 |
Instalación y cableado
Diagrama de conexión
Conecte los terminales secundarios respetando las marcas de polaridad (normalmente indicadas con “*” o “P1”/“S1”) y conforme al diagrama de cableado del proyecto. Asegúrese de que el circuito secundario nunca quede abierto cuando el conductor primario esté energizado, ya que esto puede provocar sobretensiones peligrosas y daños en los equipos.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de transformación en función de la corriente nominal del circuito, asegurándose de cubrir la carga esperada con margen para fluctuaciones.
- Elija una dimensión de apertura (60×30, 80×30, 100×30 o 120×50) que se adapte a la disposición vertical de sus barras colectoras o cables.
- Escoja una clase de exactitud (0,2; 0,2S; 0,5 o 0,5S) según los requisitos de medición y la carga nominal asignada.
- Verifique la compatibilidad con sistemas de baja tensión hasta 0,66 kV (incluyendo aplicaciones a 380 V y 660 V).
- Asegúrese de instalar el transformador únicamente en interiores, ya que no está homologado para condiciones ambientales exteriores.
Preguntas Frecuentes
Q1: ¿Qué clase de exactitud se requiere para facturación?
Para facturación, seleccione las clases 0,2 o 0,2S. Estas garantizan alta precisión en rangos de 600 A a 1500 A. Confirme la carga exacta con el equipo técnico.
Q2: ¿Puede instalarse en exteriores con polvo conductor?
No, la instalación debe ser exclusivamente en interior. El entorno requiere ausencia de polvo conductor, gases corrosivos y vibraciones severas. Para condiciones especiales, solicite confirmación técnica previa.
Q3: ¿Cómo solicitar relaciones fuera del rango estándar?
Los parámetros fuera del rango de 600 A a 3000 A requieren acuerdo técnico. Defina las especificaciones eléctricas y mecánicas exactas con nuestro departamento de ingeniería. Contáctenos para evaluar la viabilidad.
Q4: ¿Cuándo se exige confirmación técnica antes del pedido?
Es obligatoria para altitudes, humedades o ambientes distintos a las condiciones estándar. Asegure estos detalles técnicos antes de emitir la orden de compra. Confirme las condiciones especiales con el fabricante.
Q5: ¿Cuáles son las potencias nominales para altas corrientes?
Para relaciones de 2000/5 y 3000/5, la potencia nominal es de 10 VA. Las clases de exactitud correspondientes son 0,5 o 0,5S. Verifique la carga del circuito secundario en su proyecto.
Q6: ¿En qué sistemas de baja tensión se aplica?
Se utiliza en sistemas de baja tensión con frecuencias nominales de 50 Hz. Es ideal para cuadros de distribución interior que requieren medición de corrientes hasta 3000 A. Consulte el catálogo para más aplicaciones.
Q7: ¿Por qué seleccionar la ventana cuadrada vertical?
Esta configuración optimiza el espacio en cuadros de distribución de baja tensión. Facilita el paso de barras o cables en instalaciones compactas. Evalúe las dimensiones físicas con su equipo de diseño.
