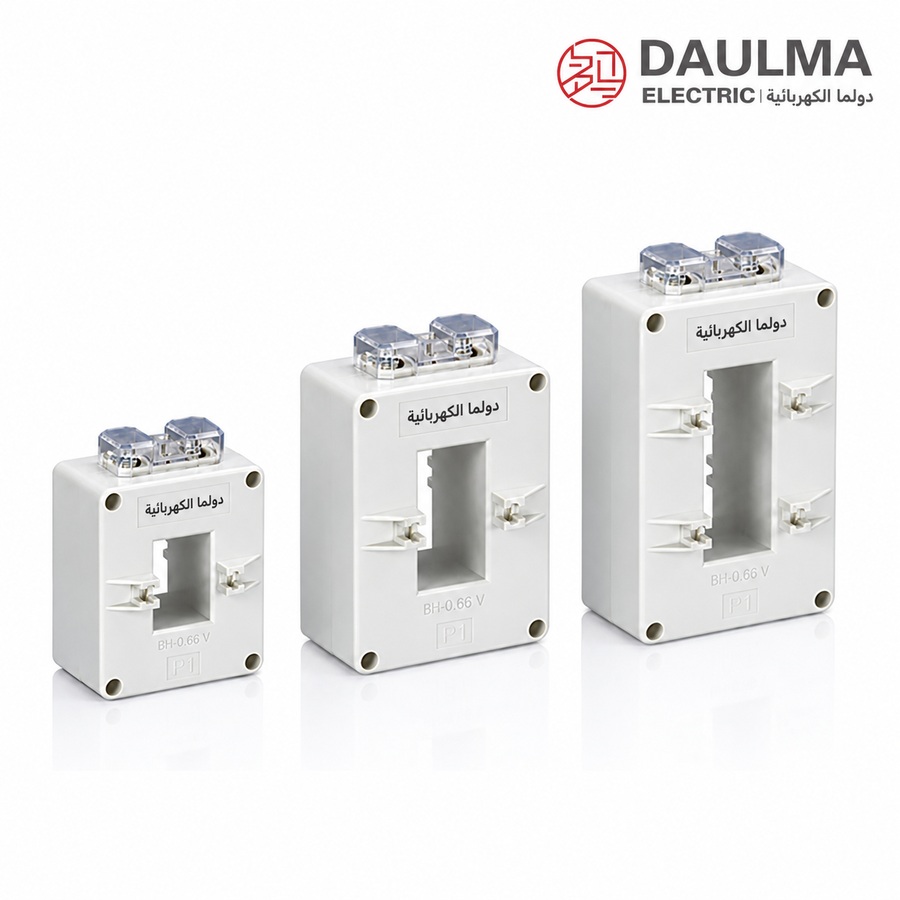

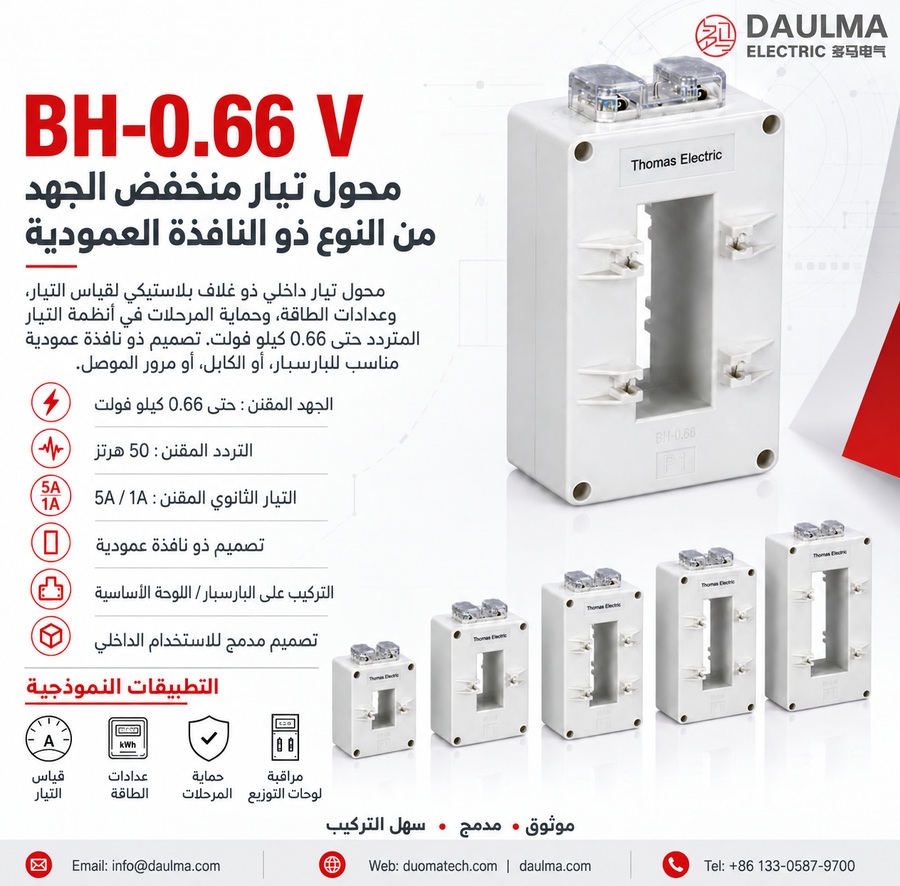

نظرة عامة
يُعد محول التيار BH-0.66 V العمودي من النوع النافذة محولاً داخليًا منخفض الجهد مغلفًا بالبلاستيك، مصممًا لأنظمة التيار المتردد بجهد حتى 0.66 كيلوفولت وبتردد 50 هرتز. يتميز ببنية نواة عمودية تسمح للموصلات الأولية—مثل قضبان التوصيل (busbars) أو الكابلات المستديرة أو القضبان المستطيلة—بالمرور مباشرة عبر نافذته دون الحاجة إلى توصيل كهربائي. ويتيح هذا التصميم قياس التيار بشكل آمن وغير تداخلي لأغراض القياس، العدّ، والحماية.
وهو مثالي للدمج في معدات التوزيع منخفضة الجهد، وخزائن التوزيع، ولوحات مراقبة الطاقة. وتدعم سلسلة BH-0.66(V) تركيبًا إما مثبتًا على قضيب التوصيل أو مثبتًا على لوحة القاعدة. ويحسّن التوجيه الرأسي استخدام المساحة في الخزائن ذات التصميم الضيق أو المرتبة رأسيًا، بينما يضمن الغلاف البلاستيكي المعزول السلامة والاستقرار الميكانيكي أثناء التشغيل.

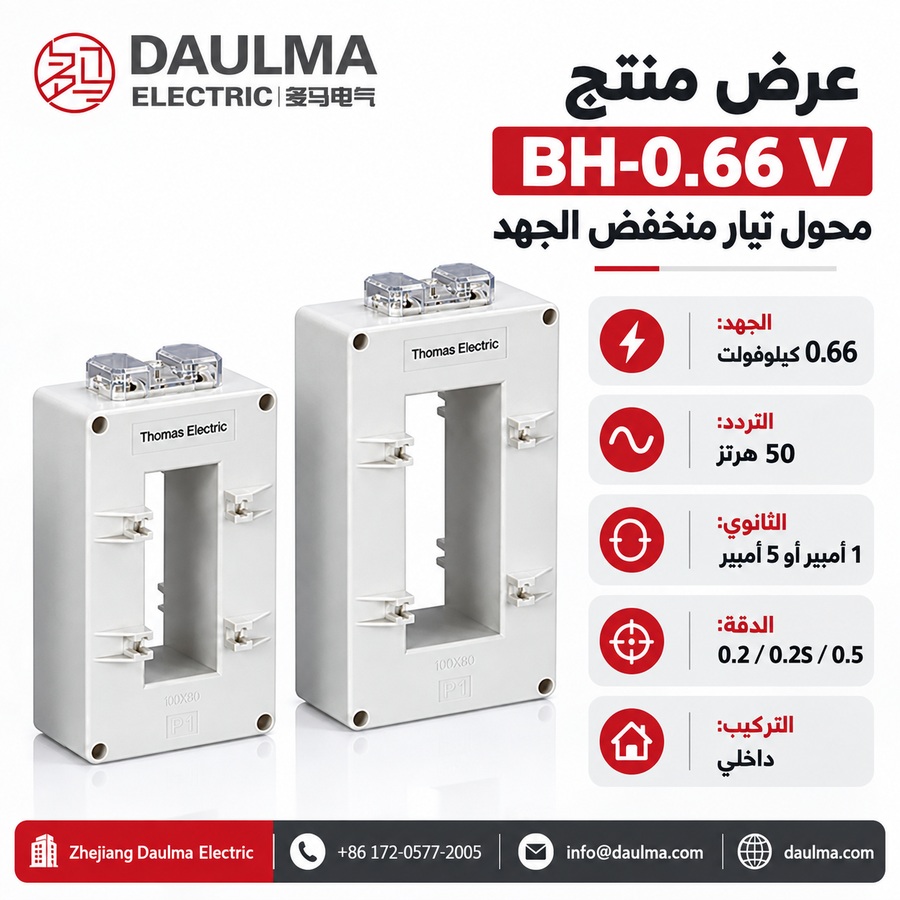

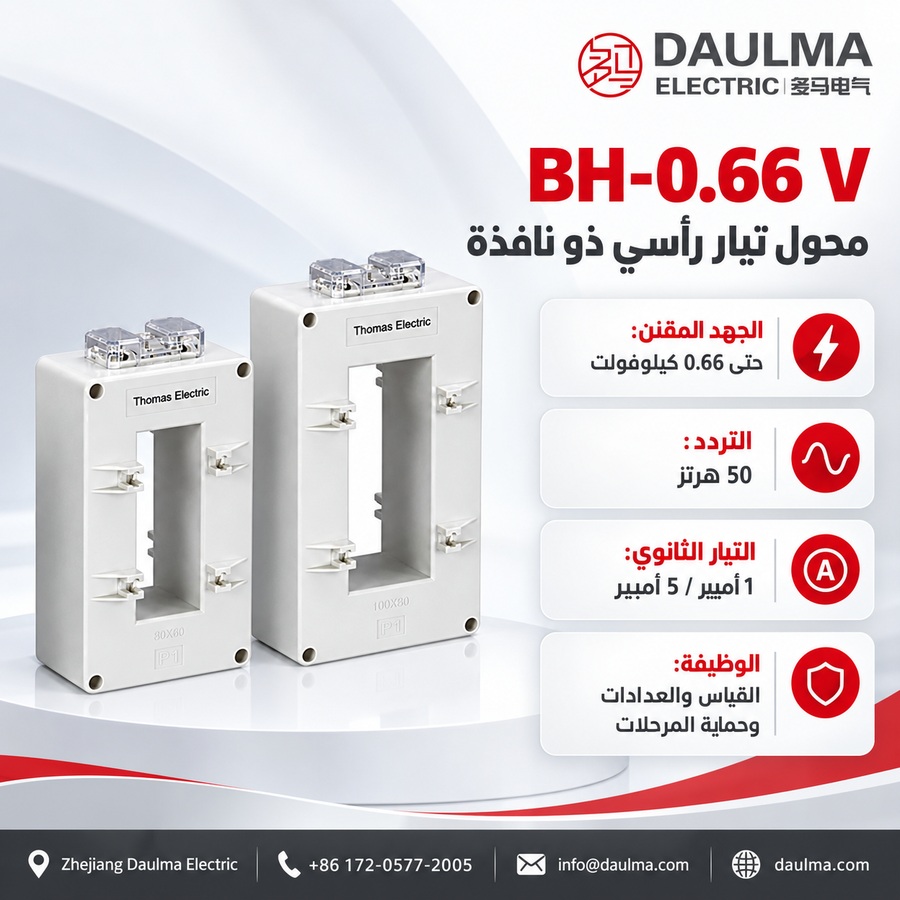

لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| الجهد المقنن | 0.66 كيلوفولت |
| التردد المقنن | 50 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| نوع الموصل الأولي | قضيب توصيل، كابل، أو موصل دائري |
| بيئة التركيب | داخلي |
| فئة العزل | منخفض الجهد، غلاف بلاستيكي |
| أبعاد فتحة النافذة المتاحة | 60×30، 80×30، 100×50، 120×50، 130×50 مم |
| فئة التطبيق | القياس، العدّ، الحماية بواسطة المرحلات |

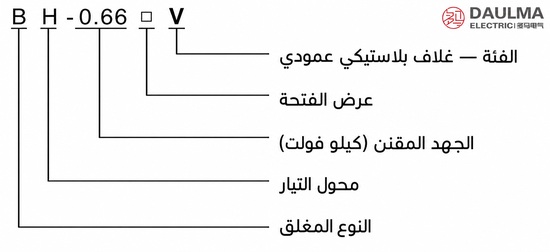

ترميز الموديل
- BH: سلسلة محولات التيار المغلقة للتركيب الداخلي
- 0.66: فئة الجهد المقنن 0.66 كيلوفولت
- V: تصميم عمودي من النوع النافذة (نواة عمودية)
- 60×30، 80×30، 100×50، 120×50، 130×50: أبعاد فتحة النافذة المتاحة (مم) لمرور الموصلات

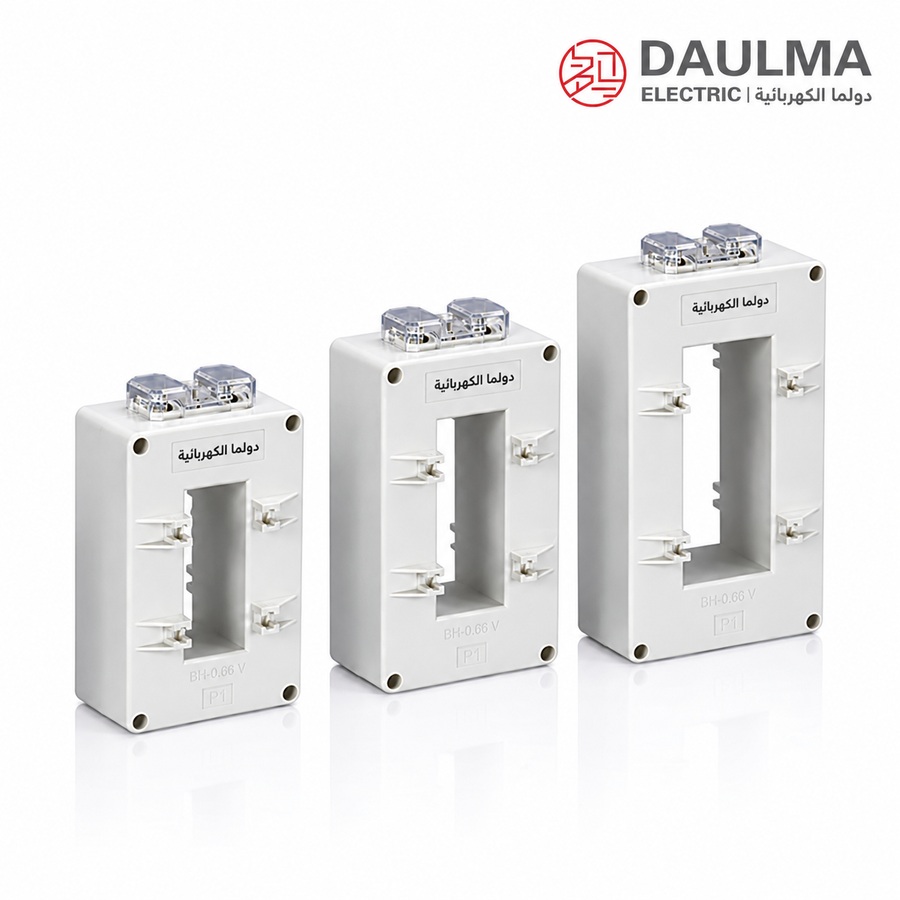

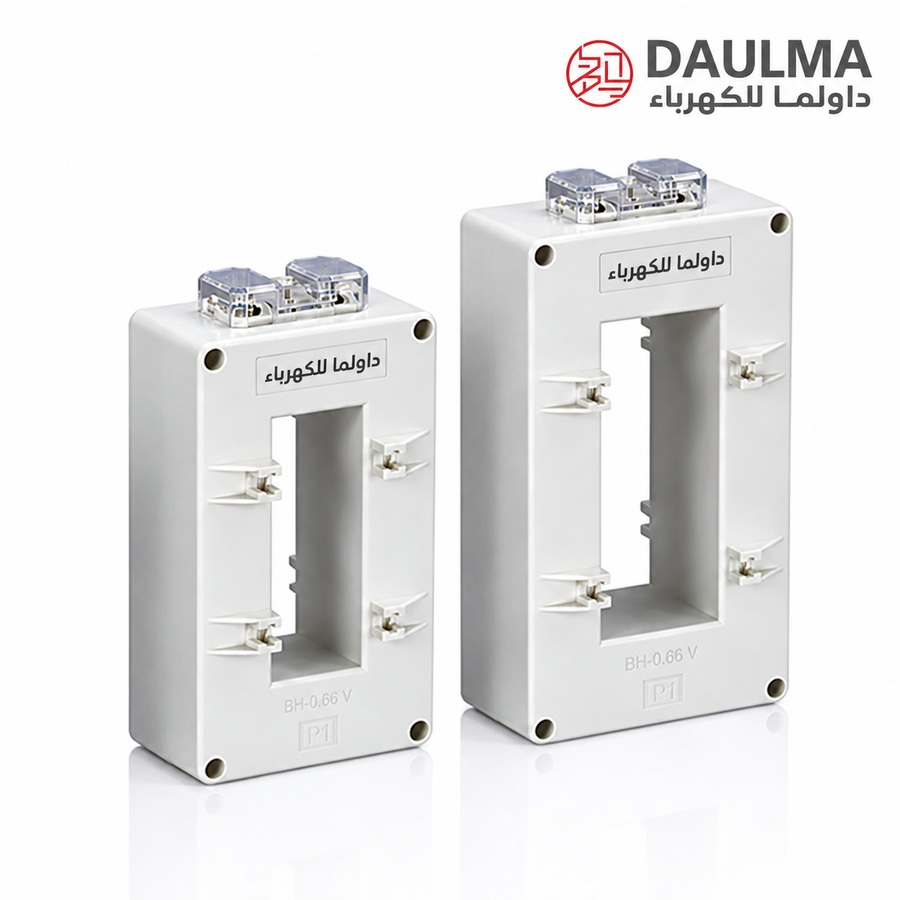

البناء
يتميز محول التيار BH-0.66 V بغلاف بلاستيكي متين مصنوع من مادة حرارية عازلة مقاومة للهب ومناسبة للاستخدام الداخلي. وتتكوّن النواة من صفائح فولاذ سيليكون عالية النفاذية لضمان تحويل دقيق للتيار مع أقل خسائر ممكنة. كما تكون اللفات ملفوفة بإحكام ومغلفة لضمان الاستقرار الميكانيكي والأداء الحراري. ويوفّر الهيكل العمودي من النوع النافذة مسارًا واضحًا وغير معوَّق للموصلات الأولية، بينما تكون الأطراف الثانوية مخفية أو محمية لسلامة المشغّل أثناء التركيب والصيانة. وقد صُمّم التجميع الكامل للعمل بشكل موثوق في بيئات صناعية وتجارية قياسية منخفضة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- جهد النظام: 0.66 كيلوفولت وما دون
- التردد المقنن: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- القيود البيئية: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجّر، والتلوث الشديد.
- الظروف الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع، الرطوبة، مستوى التلوث، اتجاه التركيب، أو تخطيط الخزانة.
المعايير الفنية
يتميز محول التيار BH-0.66 V العمودي من النوع النافذة بغلاف بلاستيكي، وهو مصمم للاستخدام الداخلي في أنظمة منخفضة الجهد حتى 0.66 كيلوفولت. فيما يلي التفاصيل الأساسية للمواصفات الكهربائية والميكانيكية.
البيانات الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
فئة الدقة |
القدرة المقننة (فولت أمبير) |
|---|---|---|---|
| 600، 800 | 5، 1 | 0.2 | 5 |
| 1000، 1500 | 5، 1 | 0.2S / 0.5 | 5 |
| 2000، 3000 | 5، 1 | 0.5 / 0.5S | 10 |
التركيب والتوصيلات
الأبعاد الخارجية

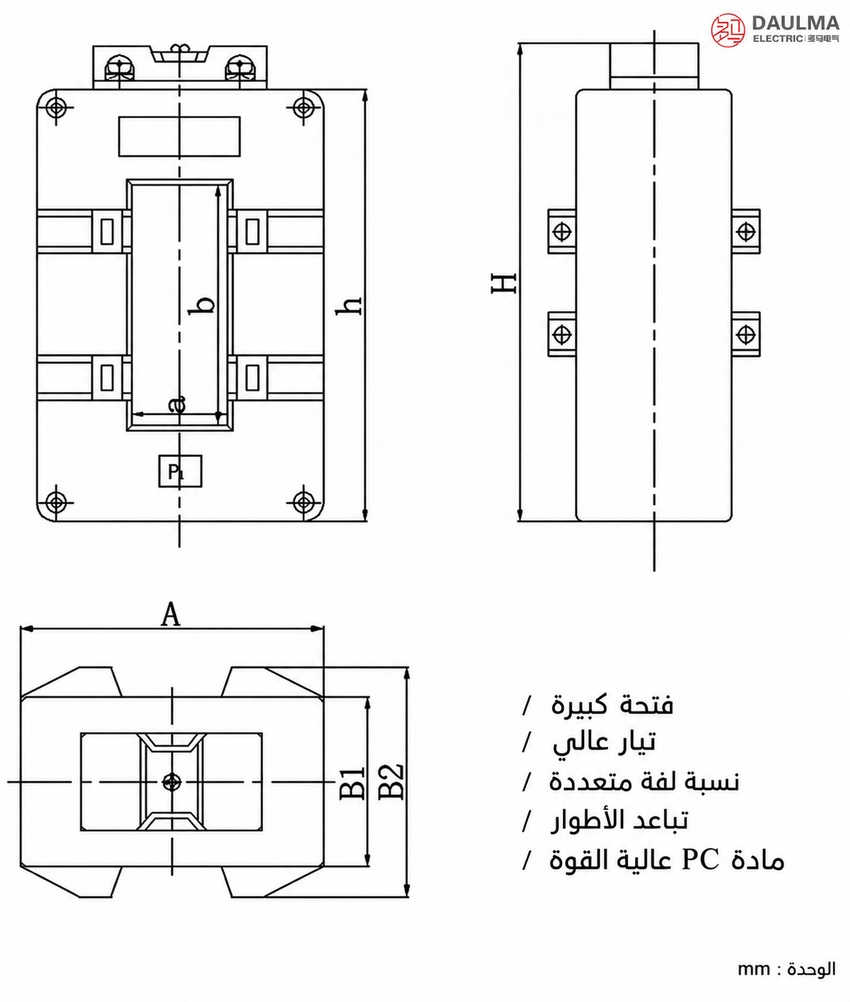

تتوافق الأبعاد الخارجية مع المعاملات البُعدية المذكورة في الجدول أعلاه (a، b، h، A، B1، B2، H). تُقدَّم هذه الأبعاد كمرجع لتخطيط الخزانة والتركيب. يُرجى دائمًا التحقق من الأبعاد النهائية مقابل الرسم الهندسي المعتمد قبل الإنتاج أو التركيب.
مخطط التوصيل
تُشار الأطراف الثانوية بوضوح بمؤشرات القطبية (عادةً S1 وS2). قم بتوصيل S1 نحو جانب مصدر الطاقة وS2 نحو جانب الحمل، وفقًا لمخطط التوصيل الخاص بالمشروع. تأكد من محاذاة القطبية بشكل صحيح للحفاظ على دقة القياس وتنسيق الحماية. ولا يجوز ترك الدائرة الثانوية مفتوحة عندما يكون الموصل الأولي تحت الجهد.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر حجم الفتحة المناسب (مثل 60×30، 80×30، 100×50) بناءً على أبعاد قضيب التوصيل أو الكابل الخاص بك.
- اختر نسبة التيار التي تتوافق مع تيار التشغيل الطبيعي لدائرتك مع السماح بتقلبات الحمل المتوقعة.
- اختر تيارًا ثانويًا إما 1 أمبير أو 5 أمبير حسب متطلبات جهاز القياس أو الحماية المتصل.
- حدّد فئة الدقة (0.2، 0.2S، 0.5، أو 0.5S) بما يتوافق مع تطبيقك—دقة أعلى للعدّ التجاري، ودرجات قياسية للمراقبة أو الحماية.
- تأكد من التوافق مع أنظمة التيار المتردد منخفضة الجهد حتى 0.66 كيلوفولت، بما في ذلك التجهيزات الشائعة 380 فولت و660 فولت.
- تأكد من أن التصميم العمودي ذو النواة المنفذة يتناسب مع تخطيط خزانتك وترتيب قضبان التوصيل الرأسي.
الأسئلة الشائعة
س1: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 أو 0.2S لتطبيقات الفوترة. يضمن هذا المحول تياراً ثانوياً مقنناً 5 أو 1 أمبير بدقة عالية. يرجى تحديد متطلبات القياس الدقيقة عند الطلب.
س2: هل يمكن تركيب محول التيار هذا في الأماكن الخارجية؟
لا، هذا المحول مصمم حصرياً للتركيب الداخلي. يعمل بكفاءة في أنظمة الجهد المنخفض حتى 0.66 كيلوفولط بتردد 50 هرتز. تأكد من خلو بيئة التركيب من الغبار الموصل والغازات المسببة للتآكل.
س3: كيف يمكن طلب مواصفات فنية خارج النطاقات القياسية؟
يتم ذلك بناءً على اتفاق فني بين المصنّع والمشتري. يدعم المحول تيارات أولية من 600 إلى 3000 أمبير وقدرة مقننة تصل إلى 10 فولت أمبير. تواصل مع الفريق الفني لتأكيد المتطلبات الخاصة.
س4: ما هي قيم التيار الأولي المتاحة لهذا المحول؟
تتوفر التيارات الأولية المقننة بنسب 600، 800، 1000، 1500، 2000، و3000 أمبير. التيار الثانوي المقنن يكون 5 أو 1 أمبير حسب فئة الدقة المختارة. حدد نسبة التحويل المطلوبة في نموذج الطلب.
س5: لماذا يُفضل هذا المحول لخزانات التوزيع الداخلية؟
يُفضل لغلافه البلاستيكي المتين وتصميمه النافذي العمودي المدمج. يعمل بكفاءة في أنظمة الجهد المنخفض حتى 0.66 كيلوفولط بتردد 50 هرتز. استعرض كتالوج المنتجات لمزيد من تفاصيل الفئة.
س6: متى يجب إجراء التأكيد الفني المسبق قبل الطلب؟
يجب ذلك في حال وجود متطلبات خاصة بالارتفاع أو الرطوبة أو تخطيط الخزانة. المحول مصمم لدرجات حرارة محيط من -5 إلى +40 درجة مئوية. أرسل تفاصيل الموقع للمراجعة الهندسية.
