Přehled

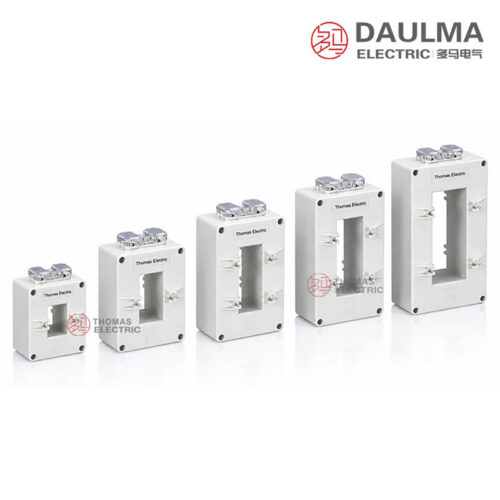

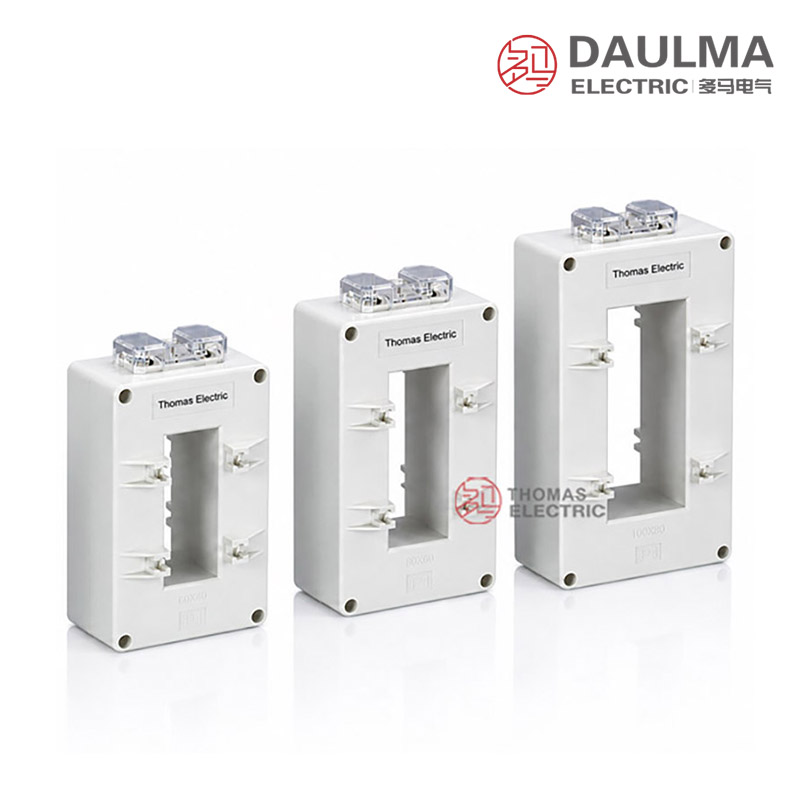

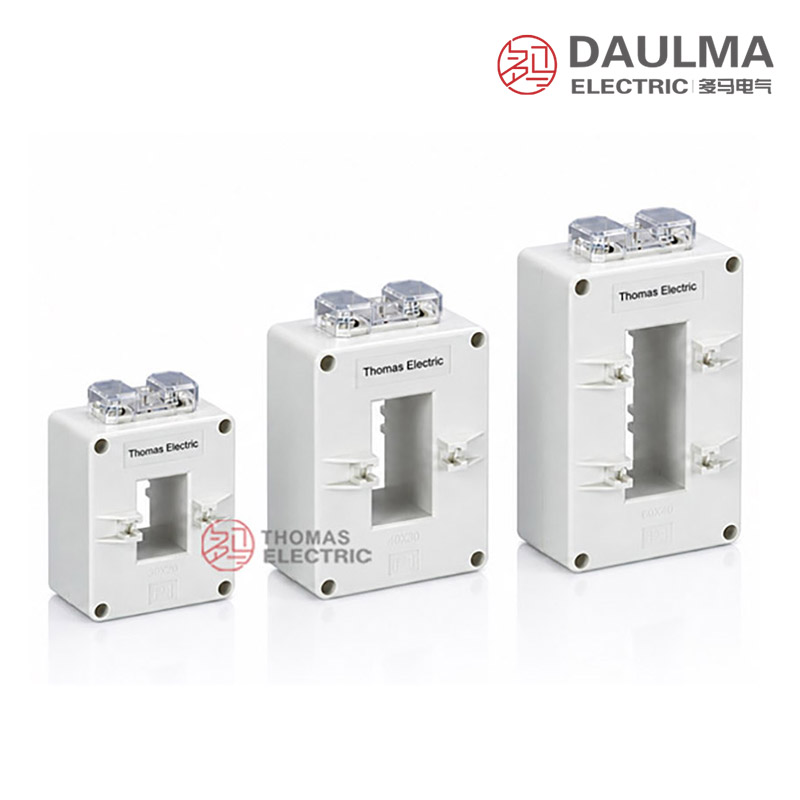

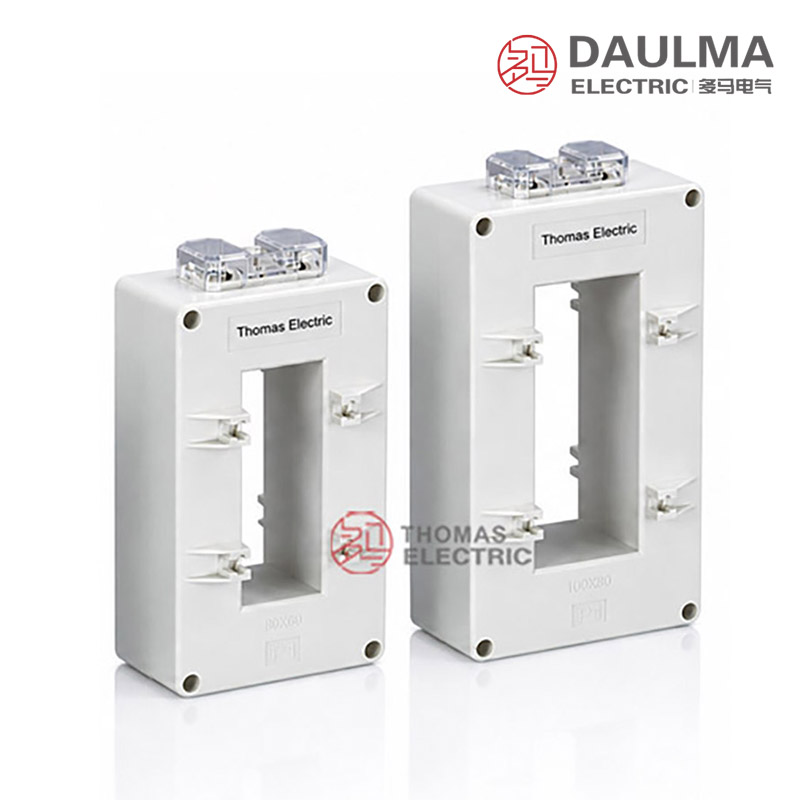

Proudový transformátor BH-0.66 V svislého okénkového typu je nízkonapěťový proudový transformátor určený pro vnitřní instalaci v plastovém pouzdru, navržený pro střídavé soustavy do 0,66 kV a 50 Hz. Má svislou průchozí konstrukci jádra, která umožňuje primárním vodičům – jako jsou sběrnice, kulaté kabely nebo obdélníkové tyče – procházet přímo okénkem bez elektrického připojení. Tato konstrukce umožňuje bezpečné a neinvazivní snímání proudu pro účely měření, elektroměrování a ochrany.
Ideální pro integraci do nízkonapěťových rozváděčů, distribučních skříní a panelů pro monitorování energie podporuje série BH-0.66(V) montáž buď přímo na sběrnici, nebo na základní desku. Její svislá orientace optimalizuje prostor v kompaktních nebo svisle uspořádaných rozváděčích, zatímco izolované plastové pouzdro zajišťuje bezpečnost a mechanickou stabilitu během provozu.
Základní jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV |
| Jmenovitý kmitočet | 50 Hz |
| Sekundární proud | 5 A nebo 1 A |
| Typ primárního vodiče | Sběrnice, kabel nebo kulatý vodič |
| Provozní prostředí | Vnitřní |
| Třída izolace | Nízké napětí, plastové pouzdro |
| Rozměry okénka | 60×30, 80×30, 100×50, 120×50, 130×50 mm |
| Kategorie aplikace | Měření, elektroměrování, reléová ochrana |

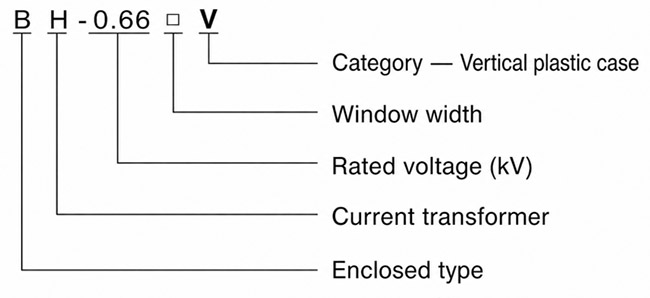

Označení modelu
- BH: Série uzavřených proudových transformátorů pro vnitřní instalaci
- 0.66: Třída jmenovitého napětí 0,66 kV
- V: Svislý okénkový typ (svislá průchozí konstrukce jádra)
- 60×30, 80×30, 100×50, 120×50, 130×50: Dostupné rozměry okénka (v mm) pro průchod vodiče
Konstrukce
Proudový transformátor BH-0.66 V má robustní plastové pouzdro vyrobené z plamenu odolného termoplastu s vysokou izolační schopností vhodného pro vnitřní použití. Jádro je tvořeno vysokopermeabilními plechy z křemíkové oceli, které zajišťují přesný převod proudu s minimálními ztrátami. Cívky jsou pevně navinuty a zality pro mechanickou stabilitu a tepelný výkon. Svislá okénková konstrukce poskytuje volnou a nepřekáženou cestu pro primární vodiče, zatímco sekundární svorky jsou zapuštěné nebo stíněné pro bezpečnost obsluhy při montáži a údržbě. Celá sestava je navržena pro spolehlivý provoz v běžných průmyslových a komerčních nízkonapěťových prostředích.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Napětí soustavy: 0,66 kV a nižší
- Jmenovitý kmitočet: 50 Hz
- Okolní teplota: -5 °C až +40 °C
- Omezení prostředí: Instalační prostředí musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek a těžkého znečištění.
- Zvláštní podmínky: Pro speciální nadmořskou výšku, vlhkost, stupeň znečištění, směr montáže nebo uspořádání rozváděče doporučujeme před objednáním technické potvrzení.
Technické parametry
Proudový transformátor BH-0.66 V svislého okénkového typu má plastové pouzdro a je určen pro vnitřní použití v nízkonapěťových soustavách do 0,66 kV. Klíčové elektrické a mechanické specifikace jsou uvedeny níže.
Technická data
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třída přesnosti |
Jmenovitý výkon (VA) |
|---|---|---|---|
| 600, 800 | 5, 1 | 0,2 | 5 |
| 1000, 1500 | 5, 1 | 0,2S / 0,5 | 5 |
| 2000, 3000 | 5, 1 | 0,5 / 0,5S | 10 |
Instalace a zapojení

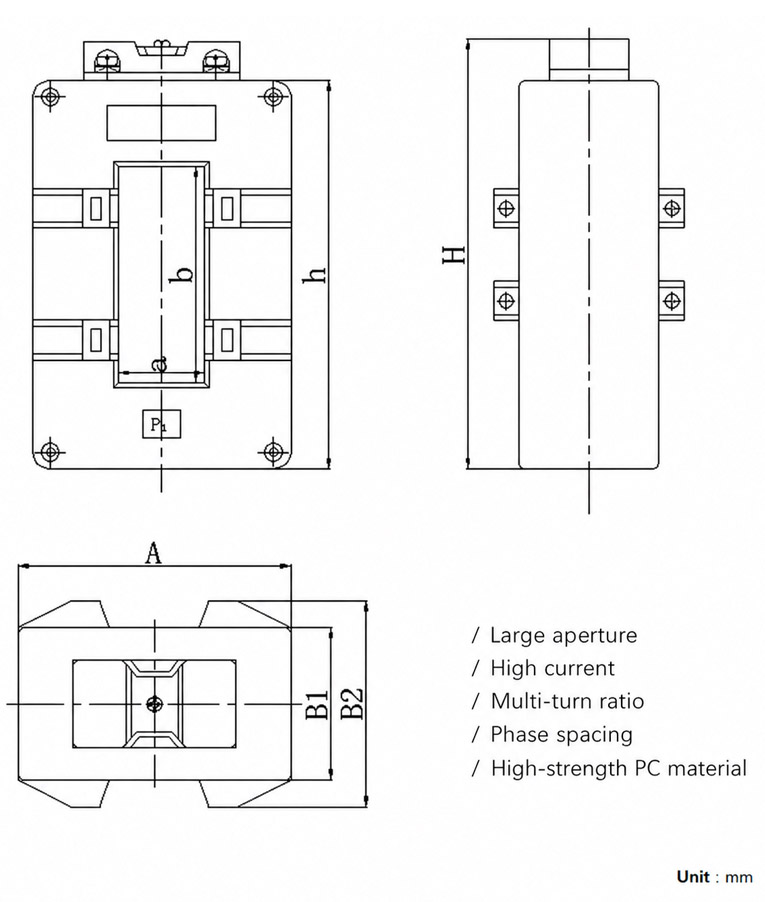

Gabaritové rozměry
Gabaritové rozměry odpovídají rozměrovým parametrům uvedeným v tabulce výše (a, b, h, A, B1, B2, H). Tyto rozměry slouží jako podklad pro návrh rozváděče a montáž. Před výrobou nebo instalací vždy ověřte konečné rozměry podle schváleného výkresu.
Schéma zapojení
Sekundární svorky jsou jasně označeny polaritními značkami (obvykle S1 a S2). Svorku S1 připojte směrem ke zdroji napájení a S2 směrem k zátěži podle projektového zapojení. Zajistěte správné zarovnání polarity pro zachování přesnosti měření a koordinace ochran. Sekundární obvod nesmí být nikdy otevřen, pokud je primární vodič pod napětím.
Výběr a časté otázky
Průvodce výběrem
- Vyberte vhodnou velikost okénka (např. 60×30, 80×30, 100×50) podle rozměrů vaší sběrnice nebo kabelu.
- Zvolte převodový poměr odpovídající normálnímu provoznímu proudu obvodu a zároveň umožňující očekávané kolísání zatížení.
- Určete sekundární proud buď 5 A nebo 1 A podle požadavků vašich měřicích nebo ochranných zařízení.
- Specifikujte třídu přesnosti (0,2; 0,2S; 0,5 nebo 0,5S) dle aplikace – vyšší přesnost pro elektroměrování, standardní třídy pro monitorování nebo ochranu.
- Ověřte kompatibilitu se střídavými nízkonapěťovými soustavami do 0,66 kV, včetně běžných instalací 380 V a 660 V.
- Ujistěte se, že svislá průchozí konstrukce vyhovuje uspořádání vašeho rozváděče a svislému uspořádání sběrnic.
Často kladené otázky
Otázka 1: Pro jaké aplikace je proudový transformátor BH-0.66 V určen?
Proudový transformátor BH-0.66 V je ideální pro měření proudu, elektroměrování, monitorování systému a reléovou ochranu v nízkonapěťových střídavých distribučních soustavách do 0,66 kV.
Otázka 2: Čím se liší svislá konstrukce od běžných vodorovných PT?
Na rozdíl od vodorovných okénkových proudových transformátorů má model BH-0.66 V svislou průchozí konstrukci jádra, což jej činí vhodnějším pro instalace se svislými sběrnicemi a kompaktními rozváděči vyžadujícími svislou montáž.
Otázka 3: Jaké úrovně napětí tento PT zvládne?
Tento model je jmenovitě určen pro nízkonapěťové střídavé soustavy do 0,66 kV, běžně používané v průmyslových a komerčních distribučních sítích 380 V a 660 V.
Otázka 4: Můžu si vybrat mezi sekundárním výstupem 1 A a 5 A?
Ano, model BH-0.66 V podporuje sekundární proudy 1 A i 5 A, volba závisí na specifikacích připojeného měřidla, relé nebo monitorovacího zařízení.
Otázka 5: Proč nesmí být sekundární vinutí během provozu ponecháno otevřené?
Otevřený sekundární obvod při napájeném primáru může generovat nebezpečně vysoká napětí, což hrozí poškozením izolace, zařízení a ohrožením bezpečnosti personálu.
Otázka 6: Jaké údaje jsou potřeba při zadávání objednávky?
Zadejte typ modelu, rozměr okénka, jmenovité primární a sekundární proudy, třídu přesnosti, jmenovitý výkon, kmitočet soustavy, způsob montáže, množství a případné speciální požadavky na svorky, označení, dokumentaci nebo balení.
Otázka 7: Jak vybrat správnou třídu přesnosti?
Zvolte třídu 0,2 nebo 0,2S pro vysoce přesné fakturační elektroměrování a třídy 0,5 nebo 0,5S pro obecné monitorování nebo ochranné reléové aplikace dle požadavků projektu.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační elektroměry?
Pro fakturační měření použijte třídu přesnosti 0,2S. Zajišťuje vysokou přesnost i při nízkých proudech. Parametry nad 3000 A konzultujte s výrobcem.
Q2: Lze tento transformátor instalovat do venkovního prostředí?
Ne, transformátor BH-0.66 V je určen výhradně pro vnitřní instalace. Provoz vyžaduje prostředí bez vodivého prachu a koroze. Pro speciální podmínky vyžádejte technické potvrzení.
Q3: Jaký je maximální jmenovitý primární proud tohoto typu?
Standardně je k dispozici do 3000 A s třídou přesnosti 0,5S a výkonem 10 VA. Pro vyšší proudy kontaktujte nás pro individuální technickou dohodu.
Q4: Je možné vyrobit atypické technické parametry na míru?
Ano, parametry mimo standardní rozsah lze realizovat na základě technické dohody. Kontaktujte nás pro konzultaci vašich specifických požadavků a výrobních možností.
Q5: Jaké podklady dodáte pro projektovou dokumentaci?
K produktu dodáváme standardní technické listy a instalační rozměry. Pro certifikáty nebo specifické protokolové listy kontaktujte obchodní oddělení pro zaslání aktuálních dokumentů.
Q6: Pro jaké nízkonapěťové aplikace je tento transformátor vhodný?
Je ideální pro vnitřní rozváděče v soustavách do 0,66 kV a 50 Hz. Vhodný pro měření a ochranu v průmyslových budovách. Přesnou aplikaci konzultujte s našimi inženýry.
