Обзор
Вертикальный оконный трансформатор тока BH-0.66 V — это низковольтный трансформатор тока в пластиковом корпусе для внутренней установки, предназначенный для сетей переменного тока напряжением до 0,66 кВ и частотой 50 Гц. Конструкция с вертикальным сквозным окном позволяет первичным проводникам — таким как шины, круглые кабели или прямоугольные бруски — проходить непосредственно через окно без электрического соединения. Такая конструкция обеспечивает безопасное и бесконтактное измерение тока для целей измерения, учёта электроэнергии и релейной защиты.
Идеально подходит для интеграции в низковольтные распределительные устройства, шкафы и панели мониторинга энергопотребления. Серия BH-0.66(V) поддерживает как шинную, так и основную (на монтажной пластине) фиксацию. Вертикальная ориентация оптимизирует использование пространства в компактных или вертикально организованных распределительных шкафах, а изолированный пластиковый корпус гарантирует безопасность и механическую устойчивость при эксплуатации.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0.66 кВ |
| Номинальная частота | 50 Гц |
| Вторичный ток | 5 А или 1 А |
| Тип первичного проводника | Шина, кабель или круглый проводник |
| Условия установки | В помещении |
| Класс изоляции | Низковольтный, пластиковый корпус |
| Варианты размеров окна | 60×30, 80×30, 100×50, 120×50, 130×50 мм |
| Область применения | Измерение, учёт, релейная защита |

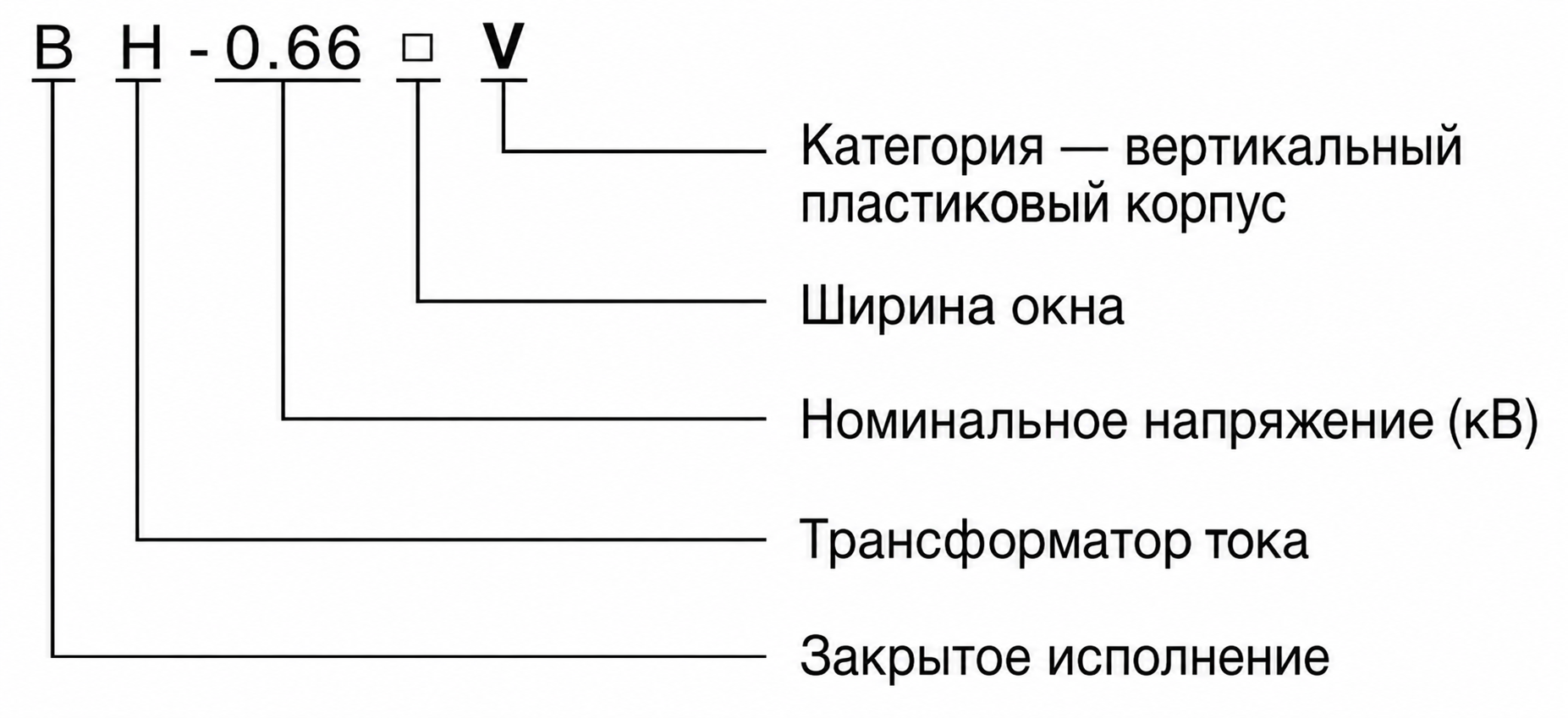

Маркировка модели
- BH: серия закрытых трансформаторов тока для внутренней установки
- 0.66: класс номинального напряжения 0,66 кВ
- V: вертикальная оконная конструкция (сквозное вертикальное исполнение)
- 60×30, 80×30, 100×50, 120×50, 130×50: доступные размеры окна (мм) для пропуска проводников
Конструкция
Трансформатор тока BH-0.66 V имеет прочный пластиковый корпус из огнестойкого термопласта с высокими изоляционными свойствами, предназначенного для эксплуатации внутри помещений. Магнитопровод изготовлен из листовой электротехнической стали с высокой магнитной проницаемостью, что обеспечивает точное преобразование тока с минимальными потерями. Обмотки плотно намотаны и залиты компаундом для механической устойчивости и эффективного теплоотвода. Вертикальная оконная конструкция обеспечивает свободный проход первичных проводников, а вторичные выводы утоплены или экранированы для безопасности персонала при монтаже и обслуживании. Вся конструкция рассчитана на надёжную работу в стандартных промышленных и коммерческих низковольтных условиях.
Технические параметры
Условия эксплуатации
- Место установки: в помещении
- Напряжение сети: 0,66 кВ и ниже
- Номинальная частота: 50 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Ограничения по условиям окружающей среды: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, агрессивных газов, взрывоопасных сред и сильного загрязнения.
- Особые условия: при нестандартных требованиях к высоте над уровнем моря, влажности, степени загрязнения, направлению монтажа или компоновке шкафа рекомендуется согласовать технические детали перед оформлением заказа.
Технические параметры
Вертикальный оконный трансформатор тока BH-0.66 V с пластиковым корпусом предназначен для внутренней установки в низковольтных системах до 0,66 кВ. Основные электрические и механические характеристики приведены ниже.
Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 600, 800 | 5, 1 | 0,2 | 5 |
| 1000, 1500 | 5, 1 | 0,2S / 0,5 | 5 |
| 2000, 3000 | 5, 1 | 0,5 / 0,5S | 10 |
Установка и подключение

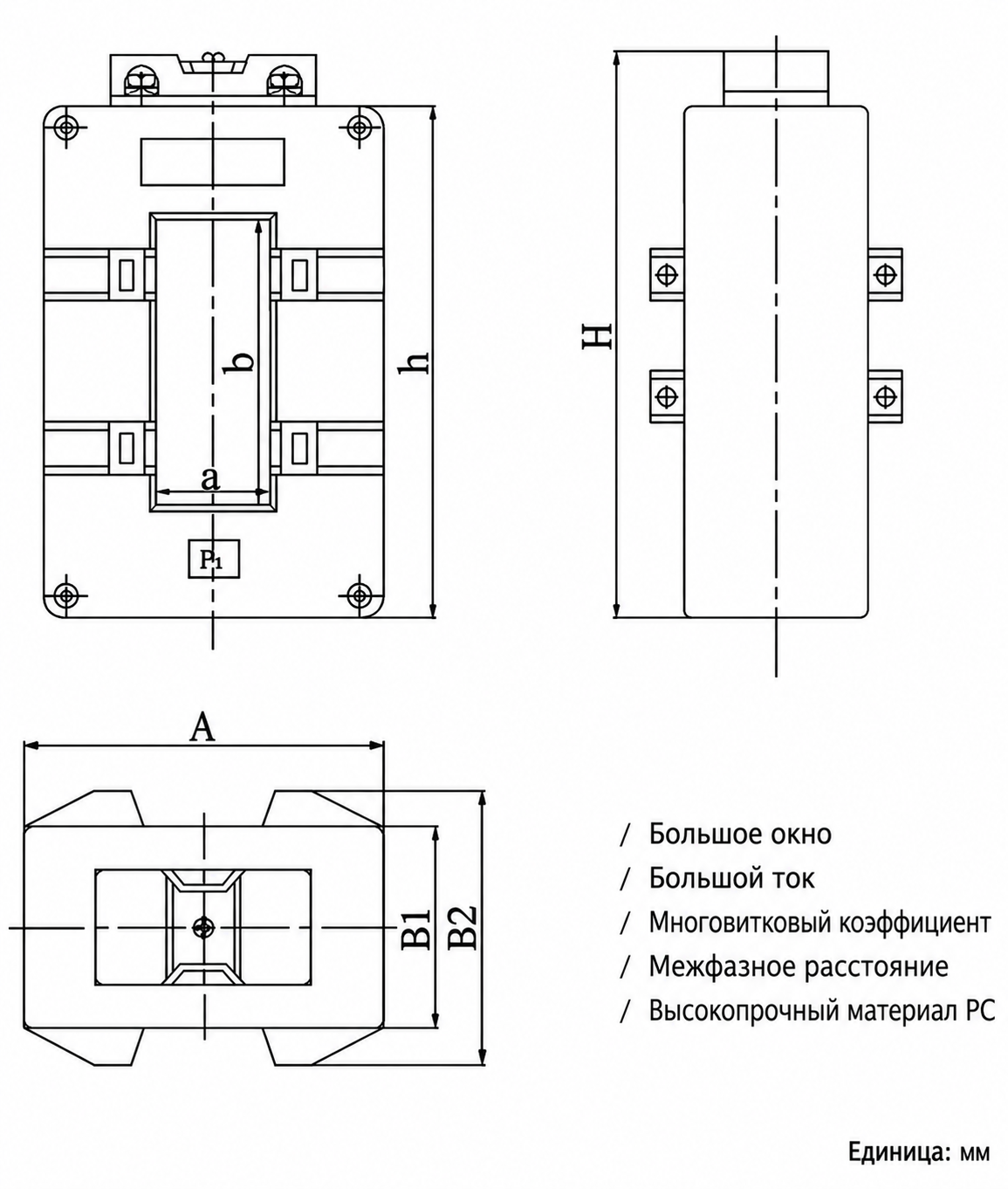

Габаритные размеры
Габаритные размеры соответствуют параметрам, указанным в таблице выше (a, b, h, A, B1, B2, H). Эти размеры даны для проектирования компоновки шкафа и монтажа. Перед производством или установкой всегда сверяйте окончательные размеры с утверждённым рабочим чертежом.
Схема подключения
Вторичные выводы чётко маркированы знаками полярности (обычно S1 и S2). Подключайте S1 со стороны источника питания, а S2 — со стороны нагрузки в соответствии со схемой проекта. Правильное соблюдение полярности необходимо для обеспечения точности измерений и корректной работы защит. Вторичная цепь ни в коем случае не должна быть разомкнута при наличии тока в первичном проводнике.
Подбор и частые вопросы
Руководство по выбору
- Выберите подходящий размер окна (например, 60×30, 80×30, 100×50) в зависимости от габаритов вашей шины или кабеля.
- Подберите коэффициент трансформации, соответствующий номинальному рабочему току цепи с учётом возможных колебаний нагрузки.
- Определитесь с вторичным током — 5 А или 1 А — в зависимости от требований подключаемых приборов учёта или защиты.
- Укажите класс точности (0,2; 0,2S; 0,5 или 0,5S), соответствующий назначению: повышенная точность — для коммерческого учёта, стандартные классы — для мониторинга или защиты.
- Убедитесь в совместимости с низковольтными сетями переменного тока до 0,66 кВ, включая распространённые системы 380 В и 660 В.
- Проверьте, подходит ли вертикальная сквозная конструкция под вашу компоновку шкафа и вертикальное расположение шин.
Часто задаваемые вопросы
Вопрос 1: Для каких применений предназначен трансформатор тока BH-0.66 V?
Трансформатор тока BH-0.66 V идеально подходит для измерения тока, учёта электроэнергии, мониторинга систем и релейной защиты в низковольтных сетях переменного тока с номинальным напряжением до 0,66 кВ.
Вопрос 2: Чем вертикальная конструкция отличается от стандартных горизонтальных ТТ?
В отличие от горизонтальных оконных трансформаторов тока, BH-0.66 V имеет вертикальную сквозную конструкцию, что делает его более подходящим для установок с вертикальными шинами и компактных распределительных устройств с вертикальным монтажом.
Вопрос 3: Какие уровни напряжения допустимы для данного ТТ?
Данная модель рассчитана на низковольтные сети переменного тока до 0,66 кВ, широко используемые в промышленных и коммерческих распределительных сетях 380 В и 660 В.
Вопрос 4: Можно ли выбрать вторичный ток 1 А или 5 А?
Да, BH-0.66 V поддерживает оба варианта вторичного тока — 1 А и 5 А, выбор зависит от характеристик подключаемых приборов учёта, реле или систем мониторинга.
Вопрос 5: Почему вторичную обмотку нельзя оставлять разомкнутой при работе?
Разомкнутая вторичная цепь при протекании тока в первичной обмотке может вызвать опасно высокое напряжение, что чревато пробоем изоляции, повреждением оборудования и угрозой безопасности персонала.
Вопрос 6: Какие данные необходимы при оформлении заказа?
Укажите тип модели, размер окна, номинальные первичный и вторичный токи, класс точности, номинальную мощность, частоту сети, способ монтажа, количество и особые требования к выводам, маркировке, документации или упаковке.
Вопрос 7: Как правильно выбрать класс точности?
Выбирайте класс 0,2 или 0,2S для высокоточного коммерческого учёта и классы 0,5 или 0,5S для общего мониторинга или релейной защиты в соответствии с требованиями проекта.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета применяйте класс точности 0,2S или 0,5S. Они обеспечивают высокую точность в диапазоне от 5 до 120% номинального тока. Уточняйте наличие нужного исполнения на складе.
Q2: Можно ли устанавливать данный трансформатор тока на улице?
Нет, модель BH-0.66 V предназначена только для внутренней установки. Эксплуатация допускается при температуре от –5 до +40 °C в защищенных от пыли и вибрации шкафах. Для уличного монтажа свяжитесь с нами.
Q3: Подходит ли этот оконный трансформатор для сетей напряжением 1 кВ?
Нет, номинальное напряжение изоляции составляет 0,66 кВ и ниже. Оборудование рассчитано на низковольтные системы с номинальной частотой 50 Гц. Для сетей 1 кВ требуется другая модель.
Q4: Как заказать трансформатор для нестандартных условий эксплуатации?
При требованиях к высоте над уровнем моря, влажности или специфической компоновке шкафа детали согласовываются индивидуально. Свяжитесь с отделом продаж для технического расчета и оформления заказа.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Перечень заводских испытаний и пакет сертификатов предоставляются по запросу. Стандартные тесты подтверждают соответствие базовым электрическим параметрам. Уточняйте наличие конкретных документов у менеджера при оформлении заказа.
Q6: Для каких низковольтных систем применяется модель BH-0.66 V?
Вертикальный оконный трансформатор используется для измерения и защиты в низковольтных распределительных устройствах до 0,66 кВ. Пластиковый корпус обеспечивает надежную внутреннюю установку в стандартных шкафах.
Q7: Какой максимальный номинальный первичный ток доступен для данной модели?
Максимальный первичный ток составляет 3000 А при вторичном токе 5 или 1 А. Для таких значений доступен класс точности 0,5 или 0,5S с номинальной мощностью 10 В·А.
