Descripción general

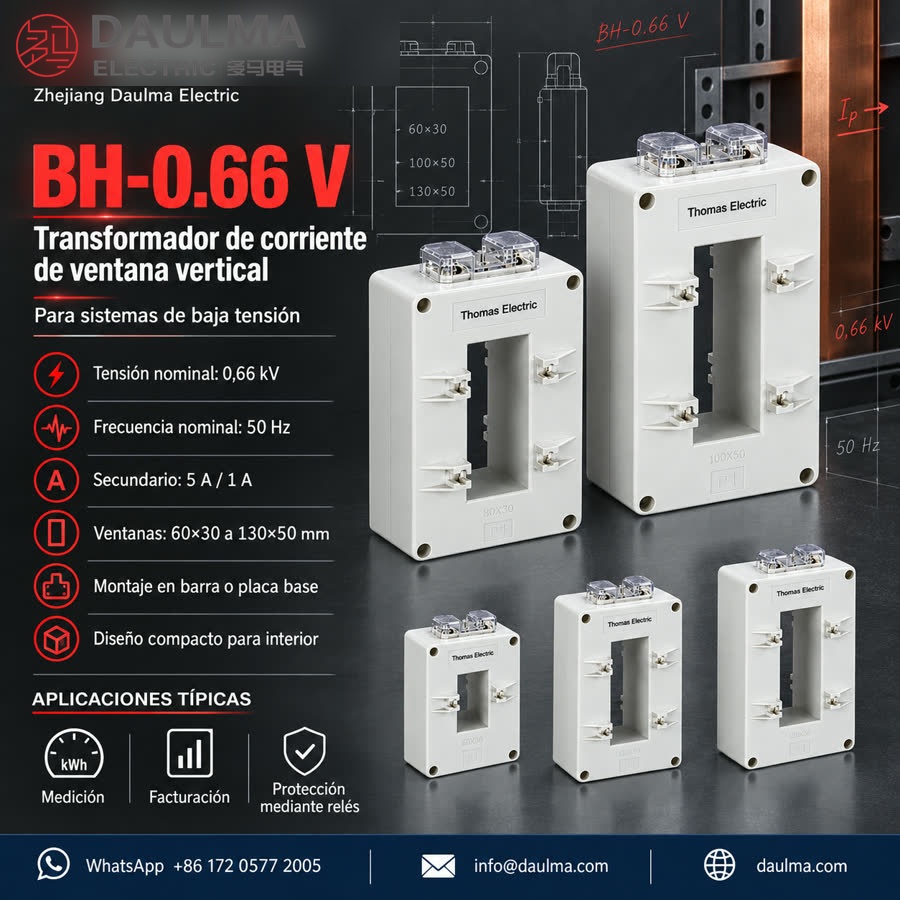

El transformador de corriente BH-0.66 V tipo ventana vertical es un transformador de corriente de baja tensión con carcasa plástica, diseñado para sistemas de corriente alterna hasta 0.66 kV y 50 Hz. Cuenta con una estructura vertical de núcleo pasante que permite que los conductores primarios—como barras colectoras, cables redondos o barras rectangulares—atraviesen directamente su ventana sin conexión eléctrica. Este diseño posibilita la medición no intrusiva y segura de corriente para aplicaciones de medición, facturación y protección.

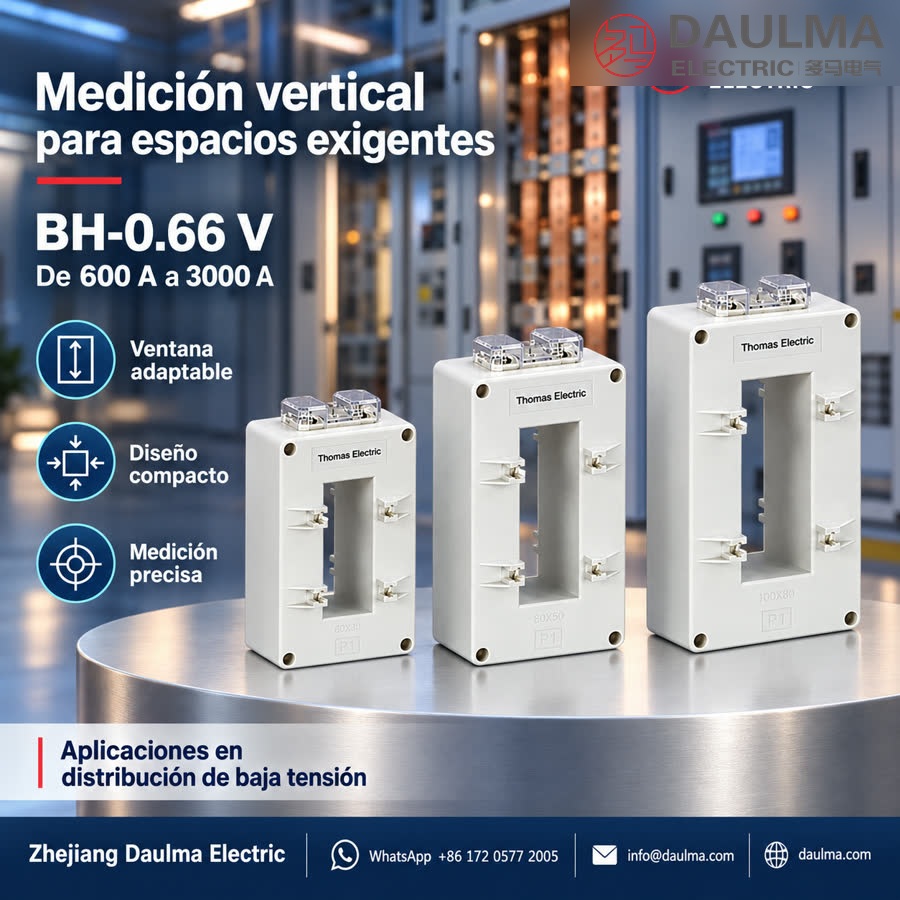

Ideal para integración en celdas de distribución de baja tensión, gabinetes de distribución y paneles de monitoreo energético, la serie BH-0.66(V) admite montaje fijo a barra colectora o a placa base. Su orientación vertical optimiza el espacio en gabinetes compactos o con disposición vertical, mientras que la carcasa plástica aislada garantiza seguridad y estabilidad mecánica durante la operación.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión nominal | 0.66 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria | 5 A o 1 A |
| Tipo de conductor primario | Barra colectora, cable o conductor redondo |
| Ambiente de instalación | Interior |
| Clase de aislamiento | Baja tensión, carcasa plástica |
| Opciones de apertura de ventana | 60×30, 80×30, 100×50, 120×50, 130×50 mm |
| Categoría de aplicación | Medición, facturación, protección por relés |
Designación del modelo
- BH: Serie de transformadores de corriente cerrados para interior
- 0.66: Clase de tensión nominal de 0.66 kV
- V: Diseño tipo ventana vertical (núcleo pasante vertical)
- 60×30, 80×30, 100×50, 120×50, 130×50: Dimensiones disponibles de la apertura de ventana (mm) para el paso del conductor
Construcción
El transformador de corriente BH-0.66 V cuenta con una robusta carcasa plástica fabricada en termoplástico retardante de llama y de alta rigidez dieléctrica, adecuado para uso en interiores. El núcleo está construido con láminas de acero al silicio de alta permeabilidad para garantizar una transformación precisa de corriente con mínimas pérdidas. Los devanados están firmemente enrollados y encapsulados para ofrecer estabilidad mecánica y buen comportamiento térmico. La estructura tipo ventana vertical proporciona un paso claro y despejado para los conductores primarios, mientras que los bornes secundarios están rebajados o protegidos para la seguridad del operario durante la instalación y el mantenimiento. Todo el conjunto está diseñado para funcionamiento fiable en entornos industriales y comerciales típicos de baja tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: interior
- Tensión del sistema: 0.66 kV e inferior
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Restricciones ambientales: El entorno de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos y contaminación intensa.
- Condiciones especiales: Para requisitos especiales de altitud, humedad, nivel de contaminación, dirección de instalación o disposición del gabinete, se recomienda confirmación técnica antes de realizar el pedido.
Parámetros técnicos
El transformador de corriente BH-0.66 V tipo ventana vertical con carcasa plástica está diseñado para uso en interiores en sistemas de baja tensión hasta 0.66 kV. A continuación se detallan las especificaciones eléctricas y mecánicas clave.
Datos técnicos
| Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de exactitud |
Potencia nominal (VA) |
|---|---|---|---|
| 600, 800 | 5, 1 | 0.2 | 5 |
| 1000, 1500 | 5, 1 | 0.2S / 0.5 | 5 |
| 2000, 3000 | 5, 1 | 0.5 / 0.5S | 10 |
Instalación y cableado
Dimensiones exteriores
Las dimensiones exteriores corresponden a los parámetros dimensionales indicados en la tabla anterior (a, b, h, A, B1, B2, H). Estas dimensiones se proporcionan como referencia para el diseño del gabinete y el montaje. Verifique siempre las dimensiones finales contra el plano de ingeniería aprobado antes de la producción o instalación.
Diagrama de conexiones
Los bornes secundarios están claramente marcados con indicadores de polaridad (normalmente S1 y S2). Conecte S1 hacia el lado de la fuente de alimentación y S2 hacia el lado de la carga, siguiendo el diagrama de cableado del proyecto. Asegure la correcta alineación de la polaridad para mantener la precisión de la medición y la coordinación de la protección. El circuito secundario nunca debe dejarse abierto cuando el conductor primario esté energizado.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el tamaño adecuado de ventana (por ejemplo, 60×30, 80×30, 100×50) según las dimensiones de su barra colectora o cable.
- Elija una relación de transformación que coincida con la corriente nominal de su circuito, permitiendo además las fluctuaciones esperadas de carga.
- Seleccione una corriente secundaria de 5 A o 1 A según los requisitos de su equipo de medición o protección.
- Especifique una clase de exactitud (0.2, 0.2S, 0.5 o 0.5S) acorde con su aplicación: mayor precisión para facturación, grados estándar para monitoreo o protección.
- Confirme la compatibilidad con sistemas de corriente alterna de baja tensión hasta 0.66 kV, incluyendo instalaciones comunes de 380 V y 660 V.
- Asegúrese de que el diseño vertical de núcleo pasante se adapte a la disposición de su gabinete y a la orientación vertical de sus barras colectoras.
Preguntas Frecuentes
Q1: ¿Es apto este transformador para exteriores o sistemas de 1 kV?
No, está diseñado exclusivamente para interiores con tensión máxima de 0.66 kV. Para exteriores o mayor voltaje, consulte alternativas técnicas con nuestro equipo.
Q2: ¿Qué clase de exactitud ofrece para corrientes primarias de 2000 A y 3000 A?
Proporciona clases 0.5 o 0.5S con una potencia nominal de 10 VA. Confirme la clase exacta requerida por su proyecto antes de realizar el pedido.
Q3: ¿Cuáles son los límites de temperatura y restricciones ambientales para su instalación?
Opera en temperaturas de -5 °C a +40 °C. El entorno debe estar libre de vibraciones severas, polvo conductor y gases corrosivos. Contacte para detalles si hay condiciones especiales.
Q4: ¿Cómo se solicitan configuraciones especiales de altitud, humedad o disposición del gabinete?
Estas condiciones requieren confirmación técnica previa al pedido. Especifique los requisitos exactos de altitud o humedad para que la fábrica evalúe la viabilidad del transformador.
Q5: ¿Qué opciones de corriente secundaria hay para los modelos de 600 A y 800 A?
Puede seleccionar 5 A o 1 A con una clase de exactitud 0.2 y 5 VA. Indique la relación de transformación preferida en su orden de compra.
Q6: ¿Para qué aplicaciones se utiliza el transformador BH-0.66 V tipo ventana vertical?
Se emplea en sistemas de baja tensión hasta 0.66 kV para medición y protección. Es ideal para tableros de distribución interior con frecuencia nominal de 50 Hz.
