نظرة عامة

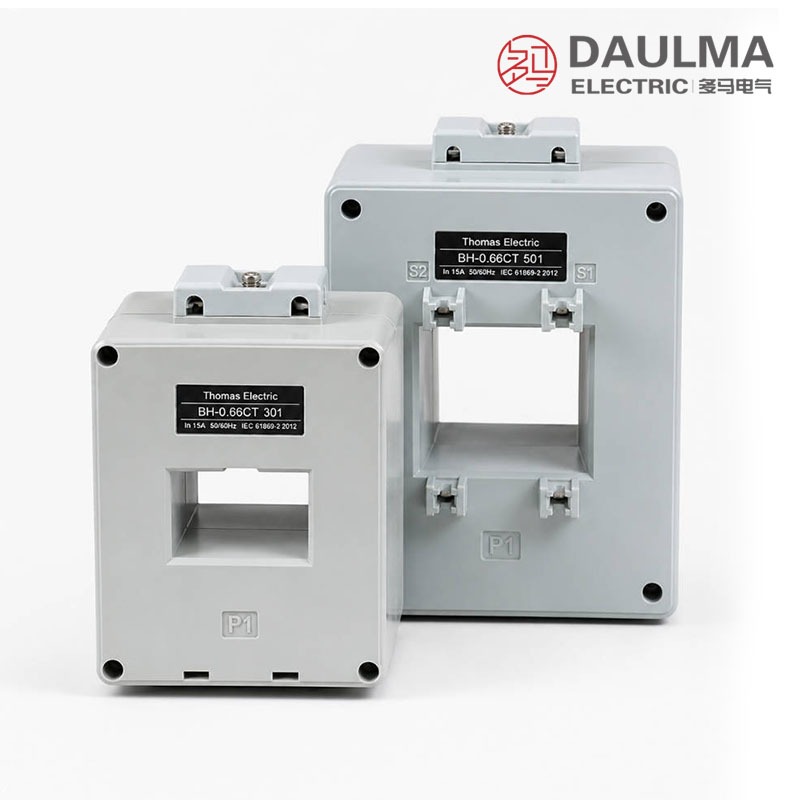

يُعد محول التيار الحماية BH-0.66B VI جهازًا داخليًا ذا غلاف بلاستيكي مصممًا لأنظمة التيار المتردد منخفضة الجهد حتى 0.66 كيلوفولت عند تردد 50 هرتز. ويُزوّد أنظمة الحماية بالمرحلات وأجهزة المراقبة وأجهزة الحماية منخفضة الجهد بإشارة تيار ثانوي متناسبة أثناء الظروف العادية أو حالات الحمل الزائد أو القصر. وعلى عكس محولات القياس، تم تصميم هذه السلسلة خصيصًا لتطبيقات الحماية، مما يضمن أداءً موثوقًا تحت ظروف تيارات العطل.
بفضل درجة الدقة 5P20، يحافظ محول التيار BH-0.66B VI على حدود خطأ مركب محددة ضمن معامل حد الدقة المقنن، مما يتيح كشف الأعطال بدقة وتشغيل المرحلات بأمان. يتميز هيكله من النوع النافذ (ذو نواة مفتوحة) بسهولة التركيب حول قضبان التوصيل أو الكابلات في تجميعات الخزانات المدمجة مثل خزانات GGD وGCK وMNS، مما يجعله مثاليًا لأنظمة التوزيع الكهربائي الصناعية والتجارية التي تتطلب استشعار تيار عالي الجودة من فئة الحماية.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| الجهد المقنن | 0.66 كيلوفولت |
| التردد المقنن | 50 هرتز |
| فئة دقة الحماية | 5P20 |
| التيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| نوع الموصل الأولي | قضيب توصيل أو كابل (بنوع النواة المفتوحة) |
| بيئة التركيب | داخلي |
| نوع النظام | تيار متردد منخفض الجهد |
| فئة التطبيق | حماية المرحلات، كشف الأعطال |
ترميز الموديل
- BH: سلسلة محولات التيار المغلقة للتركيب الداخلي
- 0.66: فئة الجهد المقنن 0.66 كيلوفولت
- B: نوع الحماية / سلسلة تطبيقات الحماية المعززة
- VI: فئة التصميم التي تشير إلى المتغير الهيكلي والأداء

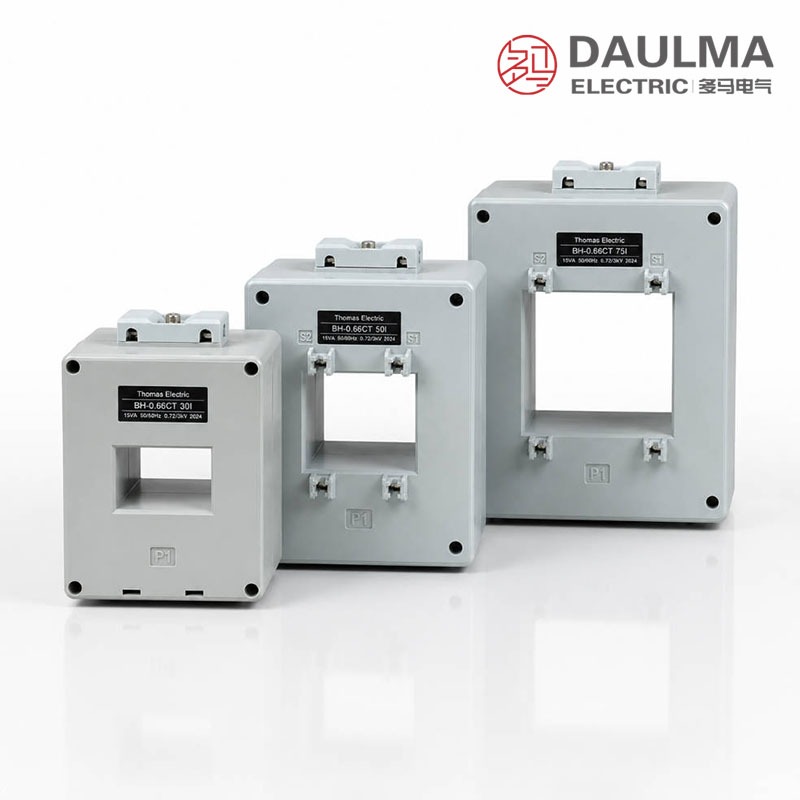

- 50×30، 60×50، 80×60، 100×60: أبعاد فتحة النافذة (مم) لتوجيه قضبان التوصيل أو الكابلات
البناء
يتميز محول التيار BH-0.66B VI بتصميم داخلي ذي غلاف بلاستيكي وهيكل من النوع النافذ (ذو نواة مفتوحة)، مما يسمح للموصلات الأولية بالمرور مباشرة عبر المحول دون اتصال كهربائي. يتكون الغلاف من مادة حرارية بلاستيكية ذات عزل عالٍ ومقاومة للهب، توفر حماية ميكانيكية وعزلًا كهربائيًا ومقاومة للإجهاد البيئي في بيئات الخزانات المغلقة. أما القلب فيُصنع من صفائح فولاذ السيليكون عالية النفاذية والمُحسَّنة لأداء فئة الحماية تحت ظروف التيارات الزائدة العالية. وتُلف اللفات الثانوية بدقة وتُغلف بالكامل داخل التجميع المعزول بالراتنج المصبوب، مما يضمن موثوقية طويلة الأمد وقوة عازلة مناسبة لأنظمة الجهد المنخفض 0.66 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- جهد النظام: 0.66 كيلوفولت وما دون
- التردد المقنن: 50 هرتز
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- المتطلبات البيئية: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد والغبار الموصل والغازات المسببة للتآكل والوسط المتفجر والتلوث الشديد.
- الظروف الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع أو الرطوبة أو مستوى التلوث أو تخطيط الخزانة.
المعايير الفنية
يُصمم محول التيار الحماية BH-0.66B VI لتطبيقات خزانات الجهد المنخفض مع تصنيفات كهربائية قياسية وخيارات تركيب مرنة.
البيانات الفنية
| التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
فئة الدقة |
القدرة المقننة (فولت أمبير) |
|---|---|---|---|
| 200–4000 | 5 / 1 | 5P20 | 10 |
التركيب والتوصيلات

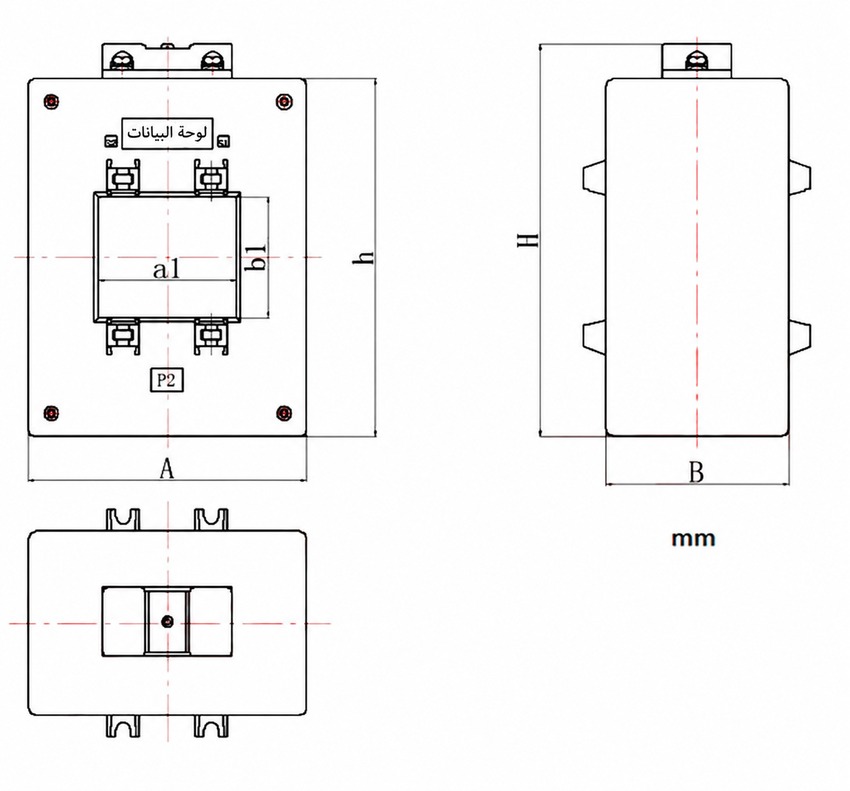

الأبعاد الخارجية
تتميز سلسلة BH-0.66B VI بتصميم نافذة كبيرة للتركيب من النوع النافذ على قضبان التوصيل أو الكابلات. وتشمل الأبعاد الرئيسية حجم الفتحة (a1 × b1)، العرض الكلي (A)، العمق (B)، الارتفاع (H)، وارتفاع التثبيت الفعّال (h). جميع الأبعاد بوحدة المليمتر وتُقدّم كمرجع أثناء تخطيط توزيع الخزانة. يجب التحقق من الأبعاد النهائية مقابل الرسم الهندسي المعتمد قبل الإنتاج أو الطلب بالجملة.
مخطط التوصيل
وصّل الأطراف الثانوية وفقًا لعلامات القطبية (عادةً ما تكون مُشار إليها بـ P1/P2 على الجانب الأولي وS1/S2 على الجانب الثانوي) ومخطط التوصيل الخاص بالمشروع. تأكد من الطور الصحيح واتصالات الأطراف الآمنة. ولا يجب أبدًا ترك الدائرة الثانوية مفتوحة أثناء تغذية الموصل الأولي، إذ قد يولّد ذلك فولتات عالية خطيرة ويُتلف المحول.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر حجم الفتحة المناسب (50×30، 60×50، 80×60 أو 100×60) بناءً على أبعاد قضبان التوصيل أو الكابلات في خزانتك.
- اختر تيارًا أوليًا مقننًا يتوافق مع مستويات التشغيل العادية وتيارات العطل المتوقعة في نظامك.
- اختر تيارًا ثانويًا إما 5 أمبير أو 1 أمبير وفقًا لمتطلبات مدخل المرحلات وطول الدائرة الثانوية.
- حدد فئة دقة حماية مثل 5P20 لضمان أداء موثوق أثناء حالات التيار الزائد أو القصر.
- تأكد من أن محول التيار مصنّف لأنظمة الجهد المنخفض حتى 0.66 كيلوفولت ومخصص للاستخدام الداخلي فقط.
- قدّم تفاصيل الطلب الكاملة بما في ذلك الموديل وطريقة التركيب وتصنيف الخرج والتردد وأي متطلبات خاصة للشهادات أو الملصقات.
الأسئلة الشائعة
Q1: ما هي فئة الدقة المناسبة لتطبيقات الحماية في هذا المحول؟
يوفر هذا المحول فئة دقة 5P20 لتطبيقات الحماية. يضمن أداءً موثوقاً بتيار أولي يتراوح بين 200 و4000 أمبير. يرجى تأكيد الحمل الفعلي مع المصنع.
Q2: هل يمكن تركيب محول التيار BH-0.66B VI في البيئات الخارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون بيئة التشغيل خالية من الغبار الموصل والغازات المسببة للتآكل. يُنصح بالتشاور الفني للبيئات القاسية.
Q3: ما هي قيم التيار الثانوي المتاحة في هذا المحول؟
يتوفر المحول بخيارات تيار ثانوي مقنن تبلغ 5 أمبير أو 1 أمبير. يتم اختيار القيمة بناءً على متطلبات أجهزة الحماية. يرجى تحديد القيمة عند الطلب.
Q4: كيف يمكن طلب مواصفات فنية خارج النطاقات القياسية المذكورة؟
يمكن توفير معايير فنية مخصصة خارج النطاق القياسي بناءً على اتفاق فني. يجب التواصل مع فريق المبيعات لتقديم المتطلبات الخاصة للمشروع.
Q5: ما هي متطلبات التأكيد الفني قبل إصدار أمر الشراء؟
يُشترط التأكيد الفني المسبق في حال وجود متطلبات خاصة للارتفاع أو الرطوبة. يجب مراجعة تخطيط الخزانة ومستوى التلوث مع الدعم الهندسي.
Q6: ما هو أقصى جهد نظام مسموح لتشغيل هذا المحول؟
الحد الأقصى لجهد النظام المسموح هو 0.66 كيلوفولت وما دون. يعمل المحول بتردد 50 هرتز. يرجى تأكيد جهد النظام الفعلي عند الطلب.
Q7: ما هي القدرة المقننة لأحمال الأجهزة الثانوية في هذا المحول؟
تبلغ القدرة المقننة للمحول 10 فولت أمبير لتشغيل أجهزة الحماية. يجب حساب الحمل الفعلي للأجهزة المتصلة لضمان دقة Class 5P20.
