Přehled

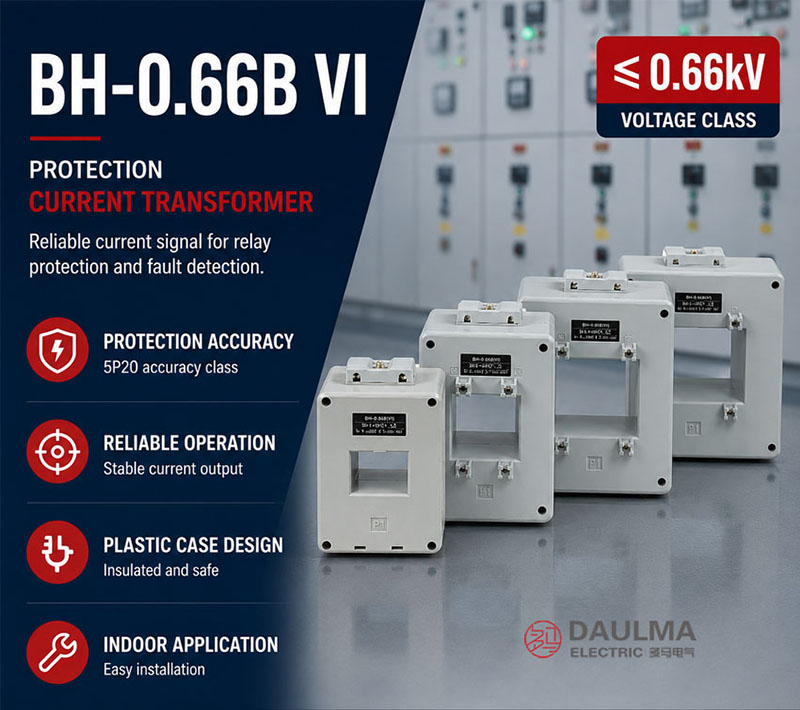

Ochranný proudový transformátor BH-0.66B VI je vnitřní zařízení v plastovém pouzdru určené pro střídavé systémy nízkého napětí do 0,66 kV při frekvenci 50 Hz. Poskytuje proporcionální sekundární proudový signál pro reléové ochrany, měřicí přístroje a ochranná zařízení nízkého napětí během normálního provozu, přetížení nebo zkratových stavů. Na rozdíl od měřicích proudových transformátorů je tato řada speciálně navržena pro ochranné aplikace a zajišťuje spolehlivý výkon i při poruchových proudech.
S třídou přesnosti 5P20 udržuje transformátor BH-0.66B VI definované limity složené chyby v rámci svého jmenovitého součinitele mezní přesnosti, což umožňuje přesnou detekci poruch a bezpečný provoz relé. Jeho okénková (průchodová) konstrukce usnadňuje montáž kolem sběrnic nebo kabelů v kompaktních rozváděčích, jako jsou skříně GGD, GCK a MNS, a je proto ideální pro průmyslové a komerční distribuční systémy vyžadující robustní proudové snímání v ochranné třídě.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV |
| Jmenovitá frekvence | 50 Hz |
| Třída ochranné přesnosti | 5P20 |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Typ primárního vodiče | Sběrnice nebo kabel (průchodový) |
| Prostředí instalace | Vnitřní |
| Typ systému | Střídavý nízkého napětí |
| Kategorie aplikace | Reléová ochrana, detekce poruch |
Označení modelu
- BH: Série vnitřních zapouzdřených proudových transformátorů
- 0,66: Třída jmenovitého napětí 0,66 kV
- B: Ochranný typ / řada pro zvýšené ochranné aplikace
- VI: Kategorie konstrukce označující variantu struktury a výkonu
- 50×30, 60×50, 80×60, 100×60: Rozměry okénka (mm) pro vedení sběrnic nebo kabelů
Konstrukce
Transformátor BH-0.66B VI má vnitřní plastové pouzdro s průchodovou (okénkovou) strukturou, která umožňuje primárním vodičům procházet přímo skrz transformátor bez elektrického spojení. Pouzdro je vyrobeno z plamenoústojného termoplastu s vysokou izolační schopností, který poskytuje mechanickou ochranu, elektrickou izolaci a odolnost proti environmentálnímu namáhání v uzavřených rozváděčích. Jádro je tvořeno vysokopermeabilními plechy z křemíkové oceli optimalizovanými pro výkon v ochranné třídě při vysokých přetížených proudech. Sekundární vinutí jsou přesně navinuta a plně zapouzdřena v izolační hmotě zalité pryskyřicí, což zajišťuje dlouhodobou spolehlivost a dielektrickou pevnost vhodnou pro systémy nízkého napětí 0,66 kV.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Napětí systému: 0,66 kV a níže
- Jmenovitá frekvence: 50 Hz
- Okolní teplota: -5 °C až +40 °C
- Environmentální požadavky: Prostředí instalace musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek a silného znečištění.
- Zvláštní podmínky: Pro speciální nadmořskou výšku, vlhkost, stupeň znečištění nebo uspořádání skříně doporučujeme před objednáním technické potvrzení.
Technické parametry
Ochranný proudový transformátor BH-0.66B VI je navržen pro aplikace v rozváděčích nízkého napětí se standardizovanými elektrickými jmenovitými hodnotami a flexibilními možnostmi instalace.
Technické údaje
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třída přesnosti |
Jmenovitý výkon (VA) |
|---|---|---|---|
| 200–4000 | 5 / 1 | 5P20 | 10 |
Instalace a zapojení
Gabaritové rozměry
Řada BH-0.66B VI má konstrukci s velkým okénkem pro průchodovou instalaci na sběrnice nebo kabely. Klíčové rozměry zahrnují velikost okénka (a1 × b1), celkovou šířku (A), hloubku (B), výšku (H) a efektivní výšku montáže (h). Všechny rozměry jsou v milimetrech a jsou uvedeny pro orientaci při návrhu uspořádání rozváděče. Konečné rozměry je nutno ověřit podle schváleného výkresu před výrobou nebo hromadnou objednávkou.
Schématické zapojení
Sekundární svorky připojte podle značení polarity (obvykle P1/P2 na primární straně a S1/S2 na sekundární straně) a projektového zapojení. Zajistěte správné fázování a pevné připojení svorek. Sekundární obvod nesmí být nikdy ponechán otevřený, pokud je primární vodič pod napětím, protože by to mohlo generovat nebezpečně vysoká napětí a poškodit transformátor.
Výběr a časté otázky
Návod pro výběr
- Vyberte vhodnou velikost okénka (50×30, 60×50, 80×60 nebo 100×60) podle rozměrů sběrnic nebo kabelů ve vašem rozváděči.
- Zvolte jmenovitý primární proud odpovídající normálnímu provoznímu a očekávanému poruchovému proudu vašeho systému.
- Určete sekundární proud buď 5 A nebo 1 A podle požadavků vstupu relé a délky sekundárního obvodu.
- Specifikujte ochrannou třídu přesnosti, např. 5P20, aby byl zajištěn spolehlivý výkon při přetížení nebo zkratu.
- Potvrďte, že proudový transformátor je určen pro systémy nízkého napětí do 0,66 kV a výhradně pro vnitřní použití.
- Uveďte kompletní objednací údaje včetně modelu, způsobu montáže, výstupního jmenovitého proudu, frekvence a případných speciálních certifikací nebo označení.
Často kladené otázky
Otázka 1: K čemu se používá proudový transformátor BH-0.66B VI?
Proudový transformátor BH-0.66B VI je určen pro reléovou ochranu a monitorování proudu v distribučních systémech nízkého napětí. Poskytuje spolehlivý sekundární proudový signál pro ochranná relé během normálního provozu, přetížení nebo zkratových stavů.
Otázka 2: Čím se liší ochranný proudový transformátor od měřicího?
Měřicí proudový transformátor klade důraz na vysokou přesnost za normálních zatěžovacích podmínek pro účely fakturace nebo monitorování. Naopak ochranný proudový transformátor, jako je BH-0.66B VI, je navržen tak, aby zůstal lineární a nezasycen při vysokých poruchových proudech, což zajišťuje spolehlivý provoz ochranných zařízení.
Otázka 3: Co znamená třída přesnosti 5P20?
5P20 je standardní ochranná třída přesnosti, která znamená, že transformátor udržuje stanovené limity chyb až do 20násobku jmenovitého primárního proudu. To zajišťuje přesné předávání signálu ochranným relé i při závažných poruchách.
Otázka 4: V jakých napěťových systémech lze tento transformátor použít?
Řada BH-0.66B VI je určena pro střídavé systémy nízkého napětí do 0,66 kV, což ji činí vhodnou pro standardní průmyslové a komerční aplikace v rozváděčích.
Otázka 5: Lze volit mezi sekundárními výstupy 1 A a 5 A?
Ano, BH-0.66B VI podporuje sekundární proudy 1 A i 5 A. Volba závisí na kompatibilitě s relé, délkou vedení a preferencích návrhu systému – při výběru se řiďte požadavky vašeho ochranného schématu.
Otázka 6: Proč nesmí být sekundární vinutí nikdy ponecháno otevřené?
Otevřené sekundární vinutí při napájeném primáru může generovat nebezpečně vysoká napětí, což hrozí poškozením izolace, zařízení a ohrožením bezpečnosti obsluhy. Sekundární obvod musí být vždy řádně ukončen nebo zkratován během údržby.
Otázka 7: Je tento transformátor vhodný pro venkovní instalace?
Ne, BH-0.66B VI je navržen výhradně pro vnitřní použití v rozváděčích nízkého napětí. Venkovní aplikace vyžadují transformátory se zvýšenou ochranou proti vlhkosti, UV záření, znečištění a extrémním teplotám.
Často kladené otázky
Q1: Lze tento ochranný transformátor použít pro rozváděče 0,4 kV?
Ano, je určen pro rozváděče nízkého napětí do 0,66 kV. Nabízí třídu přesnosti 5P20 při jmenovitém výkonu 10 VA. Pro specifické aplikace vyžadujte technické potvrzení.
Q2: Je možná venkovní instalace nebo v prašném prostředí?
Ne, transformátor je navržen výhradně pro vnitřní instalaci. Prostředí musí být bez vodivého prachu, vibrací a korozivních plynů.
Q3: Jaké jsou dostupné rozsahy jmenovitého primárního proudu?
Standardní rozsah pokrývá hodnoty od 200 A do 4000 A při sekundárním proudu 5 A nebo 1 A. Parametry mimo tento rozsah lze dohodnout individuálně.
Q4: Jakým způsobem lze upravit nestandardní technické parametry?
Úpravy realizujeme na základě individuální technické dohody mezi výrobcem a kupujícím. Před objednáním specifikujte přesné požadavky pro výrobní potvrzení.
Q5: Proč je nutné potvrzení pro vyšší nadmořskou výšku?
Výrobce musí ověřit tepelné a izolační vlastnosti pro dané podmínky. Uveďte přesnou nadmořskou výšku a vlhkost do poptávky.
Q6: Pro jaké aplikace je tento model od Daulma určen?
Jde o ochranný proudový transformátor pro měření a ochranu v průmyslových rozváděčích nízkého napětí. Zajišťuje spolehlivý přenos signálu pro ochranné relé.
