Обзор
Защитный трансформатор тока BH-0.66B VI — это устройство в пластмассовом корпусе для внутренней установки, предназначенное для сетей переменного тока низкого напряжения до 0,66 кВ с частотой 50 Гц. Он обеспечивает пропорциональный вторичный токовый сигнал для релейной защиты, измерительных приборов и низковольтных защитных устройств в нормальных, перегрузочных и аварийных (короткое замыкание) режимах. В отличие от измерительных ТТ, данная серия специально разработана для задач релейной защиты и гарантирует надежную работу в условиях аварийных токов.
Трансформатор BH-0.66B VI имеет класс точности 5P20 и сохраняет заданные пределы составляющей погрешности в пределах установленного коэффициента предельной кратности, что обеспечивает точное обнаружение повреждений и надежную работу реле. Его сквозная (оконная) конструкция позволяет легко устанавливать его вокруг шин или кабелей в компактных распределительных устройствах, таких как шкафы GGD, GCK и MNS, что делает его идеальным решением для промышленных и коммерческих систем распределения электроэнергии, требующих надежного токового контроля класса «защита».
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0.66kV |
| Номинальная частота | 50Hz |
| Класс точности для защиты | 5P20 |
| Номинальный вторичный ток | 5A или 1A |
| Тип первичного проводника | Шина или кабель (сквозное исполнение) |
| Условия установки | Внутри помещений |
| Тип системы | Сеть переменного тока низкого напряжения |
| Область применения | Релейная защита, обнаружение повреждений |
Расшифровка обозначения модели
- BH: серия закрытых трансформаторов тока для внутренней установки
- 0.66: класс номинального напряжения 0,66 кВ
- B: серия для защиты / усиленного применения в целях защиты
- VI: категория конструктивного исполнения и варианта характеристик
- 50×30, 60×50, 80×60, 100×60: габариты окна (мм) для прокладки шины или кабеля
Конструкция
Трансформатор BH-0.66B VI выполнен в пластмассовом корпусе для внутренней установки со сквозной (оконной) конструкцией, позволяющей пропускать первичный проводник через магнитопровод без электрического соединения. Корпус изготовлен из термопластичного материала с высокой электрической прочностью и огнестойкостью, обеспечивающего механическую защиту, изоляцию и устойчивость к воздействию окружающей среды в условиях закрытых распределительных устройств. Магнитопровод собран из листов электротехнической стали с высокой магнитной проницаемостью, оптимизированной для работы в классе «защита» при больших токах перегрузки. Вторичные обмотки намотаны с высокой точностью и полностью залиты изоляционной смолой, что гарантирует долговечность и диэлектрическую прочность, соответствующую требованиям сетей низкого напряжения до 0,66 кВ.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Напряжение сети: 0.66kV и ниже
- Номинальная частота: 50Hz
- Температура окружающей среды: от -5°C до +40°C
- Требования к окружающей среде: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, агрессивных газов, взрывоопасных сред и сильного загрязнения.
- Особые условия: при особых требованиях к высоте над уровнем моря, влажности, степени загрязнения или компоновке шкафа рекомендуется согласовать технические детали с производителем до оформления заказа.
Технические параметры
Защитный трансформатор тока BH-0.66B VI разработан для применения в низковольтных распределительных устройствах с унифицированными электрическими характеристиками и гибкими вариантами монтажа.
Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 200–4000 | 5 / 1 | 5P20 | 10 |
Установка и подключение

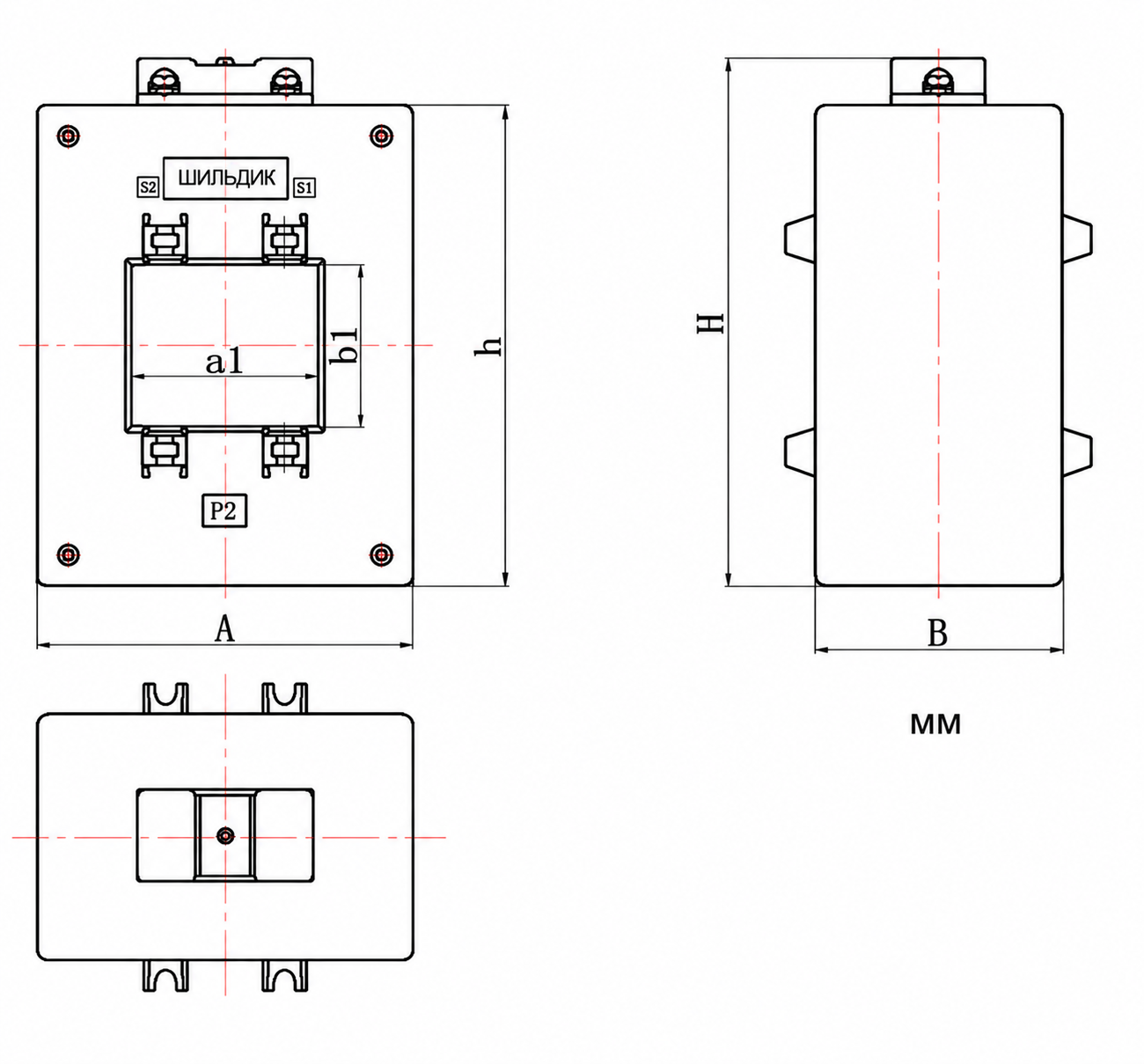

Габаритные размеры
Серия BH-0.66B VI имеет конструкцию с увеличенным окном для сквозной установки на шину или кабель. Основные размеры включают габариты окна (a1 × b1), общую ширину (A), глубину (B), высоту (H) и эффективную высоту крепления (h). Все размеры указаны в миллиметрах и предназначены для справки при проектировании компоновки шкафа. Окончательные размеры необходимо сверить с утверждённым рабочим чертежом до начала производства или размещения массового заказа.
Схема подключения
Подключите вторичные выводы в соответствии с маркировкой полярности (обычно P1/P2 на первичной стороне и S1/S2 на вторичной) и проектной схемой подключения. Обеспечьте правильную фазировку и надёжное затягивание контактных соединений. Вторичная цепь ни в коем случае не должна оставаться разомкнутой при включённом первичном проводнике, так как это может привести к возникновению опасно высоких напряжений и повреждению трансформатора.
Подбор и частые вопросы
Руководство по выбору
- Выберите подходящий размер окна (50×30, 60×50, 80×60 или 100×60) в зависимости от габаритов шины или кабеля в вашем распределительном устройстве.
- Подберите номинальный первичный ток, соответствующий нормальным рабочим и ожидаемым аварийным токам вашей системы.
- Выберите вторичный ток — 5 А или 1 А — в зависимости от требований входа реле и длины вторичной цепи.
- Укажите класс точности для защиты, например 5P20, чтобы обеспечить надежную работу при перегрузках или коротких замыканиях.
- Убедитесь, что ТТ рассчитан на сети низкого напряжения до 0,66 кВ и предназначен только для установки внутри помещений.
- Предоставьте полные данные для заказа: модель, способ монтажа, номинальную мощность, частоту и любые специальные требования к сертификации или маркировке.
Часто задаваемые вопросы
В1: Для чего используется трансформатор тока BH-0.66B VI?
Трансформатор тока BH-0.66B VI предназначен для релейной защиты и контроля тока в распределительных сетях низкого напряжения. Он обеспечивает стабильный вторичный токовый сигнал для защитных реле в нормальном, перегрузочном и аварийном (короткое замыкание) режимах.
В2: Чем отличается защитный ТТ от измерительного?
Измерительный ТТ обеспечивает высокую точность при нормальной нагрузке для целей учёта или мониторинга. Защитный ТТ, такой как BH-0.66B VI, спроектирован так, чтобы сохранять линейность и не входить в насыщение при больших аварийных токах, обеспечивая надежную работу защитных устройств.
В3: Что означает класс точности 5P20?
5P20 — стандартный класс точности для защиты, означающий, что ТТ сохраняет заданные пределы погрешности при токах до 20-кратного номинального первичного тока. Это гарантирует точную передачу сигнала защитным реле даже при серьёзных повреждениях.
В4: В каких сетях можно применять этот ТТ?
Серия BH-0.66B VI рассчитана на сети переменного тока низкого напряжения до 0,66 кВ, что делает её пригодной для типовых промышленных и коммерческих распределительных устройств.
В5: Можно ли выбрать вторичный ток 1 А или 5 А?
Да, BH-0.66B VI поддерживает оба варианта вторичного тока — 1 А и 5 А. Выбор зависит от совместимости с реле, длины проводки и предпочтений проектной схемы — при выборе следует руководствоваться требованиями вашей схемы защиты.
В6: Почему вторичную обмотку нельзя оставлять разомкнутой?
Разомкнутая вторичная обмотка при включённом первичном токе может генерировать опасно высокие напряжения, что создаёт риск пробоя изоляции, повреждения оборудования и угрозу безопасности персонала. Всегда обеспечивайте надёжное замыкание или подключение вторичной цепи во время эксплуатации и обслуживания.
В7: Подходит ли этот ТТ для наружной установки?
Нет, BH-0.66B VI предназначен исключительно для установки внутри помещений в низковольтных распределительных устройствах. Для наружного применения требуются ТТ с повышенной защитой от влаги, УФ-излучения, загрязнений и экстремальных температур.
Часто задаваемые вопросы
Q1: Можно ли устанавливать этот трансформатор на улице?
Нет, модель BH-0.66B VI предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5°C до +40°C в среде без токопроводящей пыли.
Q2: Подходит ли класс 5P20 для коммерческого учета?
Нет, класс 5P20 предназначен исключительно для релейной защиты. Для коммерческого учета требуются измерительные трансформаторы с классом точности 0.2S или 0.5. Уточните задачу для подбора аналога.
Q3: Какие номиналы первичного тока доступны для модели?
Стандартный ряд первичных токов составляет от 200 до 4000 А при вторичном токе 5 или 1 А. Номинальная мощность нагрузки не превышает 10 В·А.
Q4: Можно ли заказать трансформатор с нестандартными параметрами?
Да, параметры, выходящие за стандартные пределы, изготавливаются по индивидуальному заказу. Технические детали и условия необходимо согласовать с производителем до оформления официальной заявки.
Q5: Как учесть высокую влажность или большую высоту?
При особых требованиях к влажности или высоте стандартные условия эксплуатации не применяются. Свяжитесь с нами для согласования технических деталей и адаптации конструкции.
Q6: В каких распределительных устройствах применяется трансформатор BH-0.66B?
Защитный трансформатор BH-0.66B VI разработан для низковольтных распределительных устройств с напряжением до 0,66 кВ и частотой 50 Гц. Обеспечивает надежную защиту цепей в унифицированных комплексах.
