نظرة عامة
يُعد محولا الجهد JDJJ2-35 وJDJJF2-35L محولاً أحادي الطور خارجياً مغموراً بالزيت بجهد 35 كيلوفولت، مصمماً لتطبيقات القياس والحماية ذات الجهد العالي. ويستخدم نظام عزل مغمور بالزيت يضمن تبديد حراري ممتاز، مما يجعله مناسباً للتشغيل المستمر تحت أحمال كهربائية عالية في البيئات الخارجية القاسية.
ويتوفر المحول بمطابقات دقة 0.2 و0.5 و1.0 و3P، مما يدعم احتياجات القياس الدقيق وأنظمة الحماية. ويقدم طراز JDJJ2-35 نسبة قياسية تبلغ 35/√3 : 0.1/√3 : 0.1/3 كيلوفولت مع حد حراري خرجي قدره 800 فولت أمبير، بينما يضيف طراز JDJJF2-35L لفّاً لجهد الباقي (residual voltage winding) لكشف الأعطال الأرضية. وهو متوافق مع المعيارين GB20840.3-2013 وIEC61869-3:2011، ويعمل بشكل موثوق عبر مدى واسع من درجات الحرارة (-40°م إلى +40°م) حتى في المناخات الملوثة أو القصوى.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 35 كيلوفولت |
| نوع العزل | مغمور بالزيت |
| جهد اللف الأولي | 35/√3 كيلوفولت |
| جهود اللف الثانوي (JDJJ2-35) | 0.1/√3 كيلوفولت، 0.1/3 كيلوفولت |
| جهود اللف الثانوي (JDJJF2-35L) | 0.1/√3 كيلوفولت، 0.1/√3 كيلوفولت، 0.1/3 كيلوفولت |
| مطابقات الدقة | 0.2، 0.5، 1.0، 3P |
| الحد الحراري للخرج (JDJJ2-35) | 800 فولت أمبير |
| الحد الحراري للخرج (JDJJF2-35L) | 600 فولت أمبير |
| الطور | أحادي الطور |
| بيئة التركيب | خارجي |
| درجة حرارة التشغيل | -40°م إلى +40°م |
| المعايير | GB20840.3-2013، IEC61869-3:2011 |
التصميم والبناء

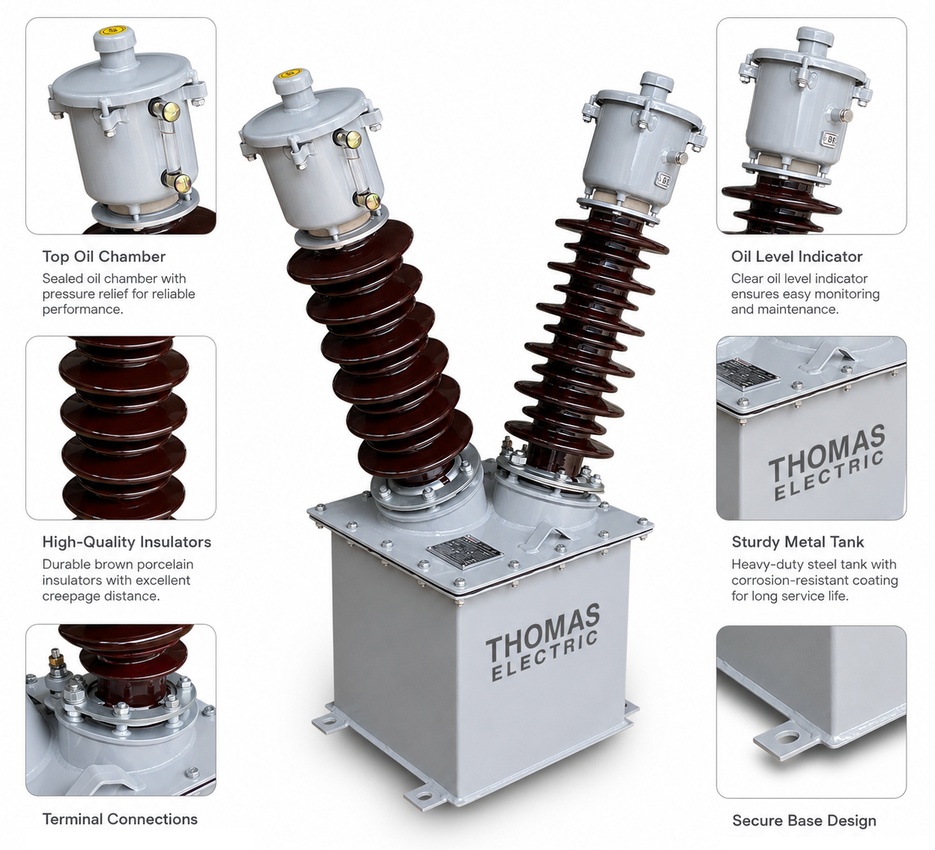

يتميز محولا JDJJ2-35 وJDJJF2-35L ببناء متين مغمور بالزيت مع خزان زيت مغلق بالكامل يمنع دخول الرطوبة وأكسدة الزيت، مما يطيل عمر الخدمة بشكل كبير. ويتم غمر القلب واللفات في زيت عازل عالي الجودة، مما يوفر مقاومة عازلة ممتازة ونقل حراري فعّال أثناء التشغيل المستمر تحت أحمال عالية. وقد صُممت العوازل الخزفية للاستخدام الخارجي مع زيادة المسافة الزاحفة (creepage distance) لتحمل البيئات الملوثة من متوسطة إلى شديدة التلوث. وجميع المكونات الخارجية مقاومة للتآكل، ويتم تركيب الوحدة على قاعدة فولاذية ملحومة لتركيب آمن على الأساس. ويضمن هذا التصميم موثوقية طويلة الأمد في الظروف المحيطة القصوى من -40°م إلى +40°م دون تدهور في الأداء.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: المحطات الفرعية الخارجية، محطات التبديل، أو شبكات النقل
- درجة الحرارة المحيطة: -40°م إلى +40°م
- الارتفاع: ≤ 1000 متر (قياسي)، ارتفاعات أعلى متوفرة عند الطلب
- العزل: مغمور بالزيت (تبديد حراري ممتاز)
- التردد: 50 هرتز أو 60 هرتز
- تكوين الطور: أحادي الطور (يُستخدم ثلاث وحدات لأنظمة ثلاثية الأطوار)
- الغلاف: صندوق زيت مغلق بالكامل (يمنع شيخوخة الزيت)
- الصيانة: يتطلب فحص دوري لجودة الزيت وفحص الإحكام
المعايير الفنية
محولا سلسلة JDJJ2-35 وJDJJF2-35L هما محولا جهد خارجيان أحاديا الطور مغموران بالزيت، مصنّفان لأنظمة 35 كيلوفولت. ويعملان ضمن مدى درجات حرارة محيطة من -40°م إلى +40°م، وعلى ارتفاعات تصل إلى 1000 متر (مع خيارات لارتفاعات أعلى)، ويلتزمان بالمعيارين GB20840.3-2013 وIEC61869-3:2011.
| النوع | الجهد
المقنن (كيلوفولت) |
مطابقة الدقة /
الخرج المقنن (فولت أمبير) |
أقصى
خرج (فولت أمبير) |
العزل
المقنن (كيلوفولت) |
|---|---|---|---|---|
| JDJ2-35 | 33/0.1 | 0.2-50 0.5-150 1.0-300 |
800 | 40.5 / 80 / 185 |
| 35/0.1 | ||||
| JDIF2-35L | 35/0.1/0.1 | 0.2/0.5-20/30 | 600 |
التركيب والتوصيلات
الأبعاد الخارجية
الأبعاد الكلية موحدة عبر الطرازين: الارتفاع 1055±5 مم وعرض القاعدة 435 مم. ويزن طراز JDJJ2-35 حوالي 103 كغ، بينما يزن طراز JDJJF2-35L حوالي 110 كغ. ويتم التركيب وفق نمط قاعدة 400×250 مم. ويجب الحفاظ على مسافة ت clearance لا تقل عن 600 مم حول الوحدة للوصول أثناء الصيانة وأخذ عينات الزيت.
مخطط التوصيل
يدعم طرازا JDJJ2-35 وJDJJF2-35L تكوينات توصيل متعددة: Y/Δ (ثلاثة لفات) للتحويل القياسي للجهد وكشف الأعطال الأرضية، أو Y/Y/Δ (أربع لفات) للقياس والحماية الشاملة. وتتصل المحطات الأولية A وB وC بنظام 35 كيلوفولت. وتشمل مخارج اللف الثانوي a وb وc وn لدوائر القياس والحماية، وda وdn لكشف الأعطال الأرضية بتوصيل مثلث مفتوح. ويحتوي طراز JDJJ2-35 على 5 محطات ثانوية من نوع M10، بينما يحتوي طراز JDJJF2-35L على 7 محطات من نوع M10 في صندوق المحطات السفلي. تأكد من استقطاب التوصيلات وتسلسل الأطوار الصحيح أثناء التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الطراز الصحيح: اختر JDJJ2-35 للقياس القياسي للجهد (حد حراري 800 فولت أمبير) أو JDJJF2-35L إذا كنت بحاجة إلى كشف الأعطال الأرضية عبر لف جهد الباقي (حد حراري 600 فولت أمبير).
- طابق مطابقة الدقة مع التطبيق: استخدم 0.2 للقياسات المالية (الفوترة)، و0.5 للمراقبة، و1.0 للقياس العام، و3P لدوائر الحماية.
- تحقق من توافق الحمل: تأكد من أن الحمل المتصل (عدادات، مرحلات) لا يتجاوز القدرة المقننة للحفاظ على الدقة المحددة وتجنب ارتفاع الحرارة.
- تأكد من ملاءمة الظروف البيئية: تم تصنيف المحول لدرجات حرارة محيطة من -40°م إلى +40°م وارتفاعات تصل إلى 1000 متر؛ تحقق من تطابق هذه الشروط مع موقعك.
- قيّم موارد الصيانة: تتطلب الوحدات المغمورة بالزيت فحص دوري لجودة الزيت وفحص الإحكام — تأكد من قدرة فريقك على تنفيذ جدول الصيانة هذا.
- خذ بعين الاعتبار احتياجات الأداء الحراري: يوفر التصميم المغمور بالزيت تبديداً حرارياً أفضل من البدائل ذات العزل الراتنجي (cast-resin) عند التشغيل المستمر تحت أحمال ثقيلة.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول الجهد أحادي الطور هذا في الأنظمة ثلاثية الطور؟
نعم، يُستخدم هذا المحول في الأنظمة ثلاثية الطور. يتطلب الأمر تركيب ثلاث وحدات منفصلة لتغطية الجهد المقنن 35 كيلوفولت. يرجى تحديد تكوين النظام عند الطلب.
Q2: ما هو الحد الأقصى لارتفاع التركيب لمحول الجهد 35 كيلوفولت؟
الارتفاع القياسي هو 1000 متر كحد أقصى. تتوفر خيارات لارتفاعات أعلى عند الطلب الخاص. يجب تأكيد متطلبات الموقع مع المصنع.
Q3: هل يمكن تخصيص الجهد المقنن لأنظمة 33 كيلوفولت؟
نعم، يتوفر النموذج بجهد مقنن 33/0.1 كيلوفولت أو 35/0.1 كيلوفولت. يجب تحديد الجهد الدقيق للنظام عند تقديم طلب الشراء.
Q4: أي فئات الدقة متاحة لطراز JDJJ2-35؟
تتوفر فئات الدقة 0.2 و0.5 و1.0. الأحمال المقننة تتراوح بين 50 و300 فولت أمبير حسب الفئة المختارة. حدد فئة الدقة المطلوبة في طلب الشراء.
Q5: كيف تم تصميم العزل لتحمل الظروف الخارجية القاسية؟
يعتمد التصميم على نظام مغمور بالزيت داخل صندوق مغلق بالكامل. يوفر هذا تبديداً حرارياً ممتازاً ويمنع شيخوخة الزيت. العزل المقنن يصل إلى 40.5 كيلوفولت.
Q6: ما المعايير الدولية المطبقة على هذا المحول؟
يتوافق المنتج مع المعيارين GB20840.3-2013 وIEC61869-3:2011. يضمن هذا المطابقة لمتطلبات أنظمة 35 كيلوفولت. تواصل معنا للحصول على شهادات المطابقة الخاصة بالمشروع.
Q7: أين يتم تركيب محولات الجهد الخارجية 35 كيلوفولت عادةً؟
تُستخدم في المحطات الفرعية الخارجية ومحطات التبديل وشبكات النقل. تعمل بتردد 50 أو 60 هرتز ضمن مدى حرارة -40 إلى +40 درجة مئوية.
