Descripción general

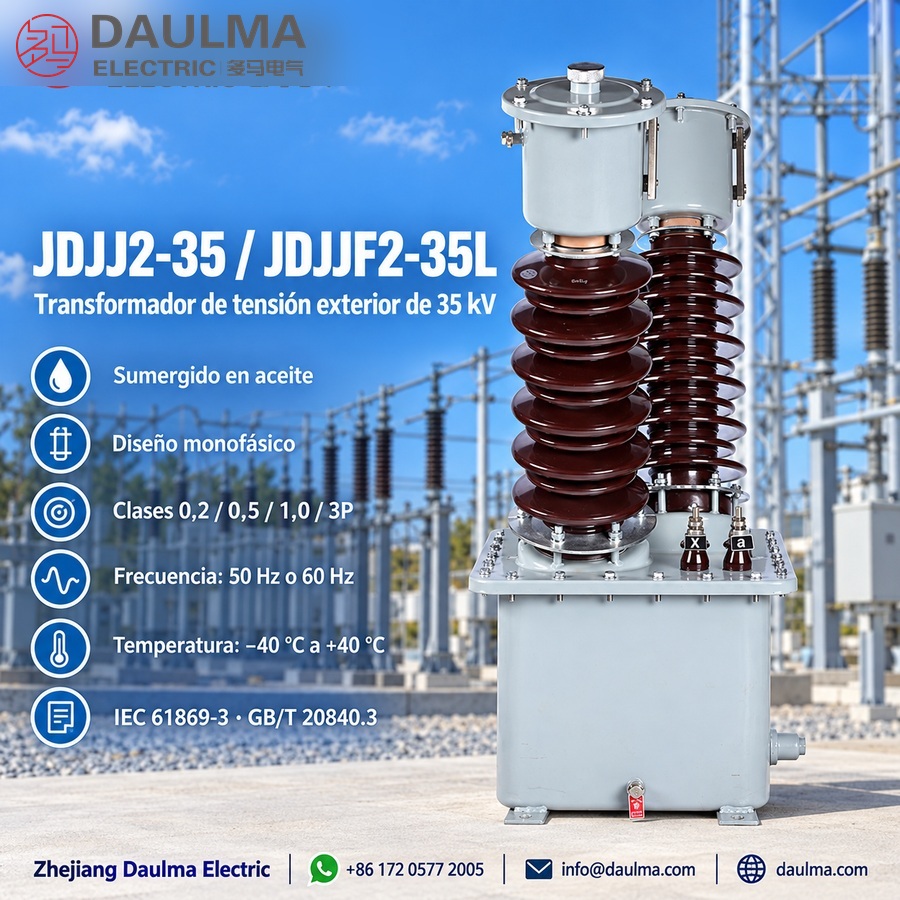

El JDJJ2-35/JDJJF2-35L es un transformador de tensión monofásico de 35 kV para exteriores, sumergido en aceite, diseñado para aplicaciones de medición y protección en alta tensión. Utiliza un sistema de aislamiento sumergido en aceite que garantiza una disipación térmica superior, lo que lo hace adecuado para operación continua bajo cargas eléctricas elevadas en entornos exteriores exigentes.
Disponible en clases de precisión 0.2, 0.5, 1.0 y 3P, la serie satisface tanto necesidades de medición precisa como de protecciones por relés. El JDJJ2-35 ofrece una relación estándar de 35/√3 : 0.1/√3 : 0.1/3 kV con una potencia térmica límite de 800 VA, mientras que el JDJJF2-35L incorpora un devanado de tensión residual para la detección de fallas a tierra. Cumple con las normas GB20840.3-2013 e IEC61869-3:2011 y opera de forma fiable en un amplio rango de temperaturas (-40 °C a +40 °C) en climas contaminados o extremos.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tipo de aislamiento | Sumergido en aceite |
| Tensión primaria | 35/√3 kV |
| Tensiones secundarias (JDJJ2-35) | 0.1/√3 kV, 0.1/3 kV |
| Tensiones secundarias (JDJJF2-35L) | 0.1/√3 kV, 0.1/√3 kV, 0.1/3 kV |
| Clases de precisión | 0.2, 0.5, 1.0, 3P |
| Potencia térmica límite (JDJJ2-35) | 800 VA |
| Potencia térmica límite (JDJJF2-35L) | 600 VA |
| Fase | Monofásico |
| Ambiente de instalación | Exterior |
| Temperatura de operación | -40 °C a +40 °C |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Construcción

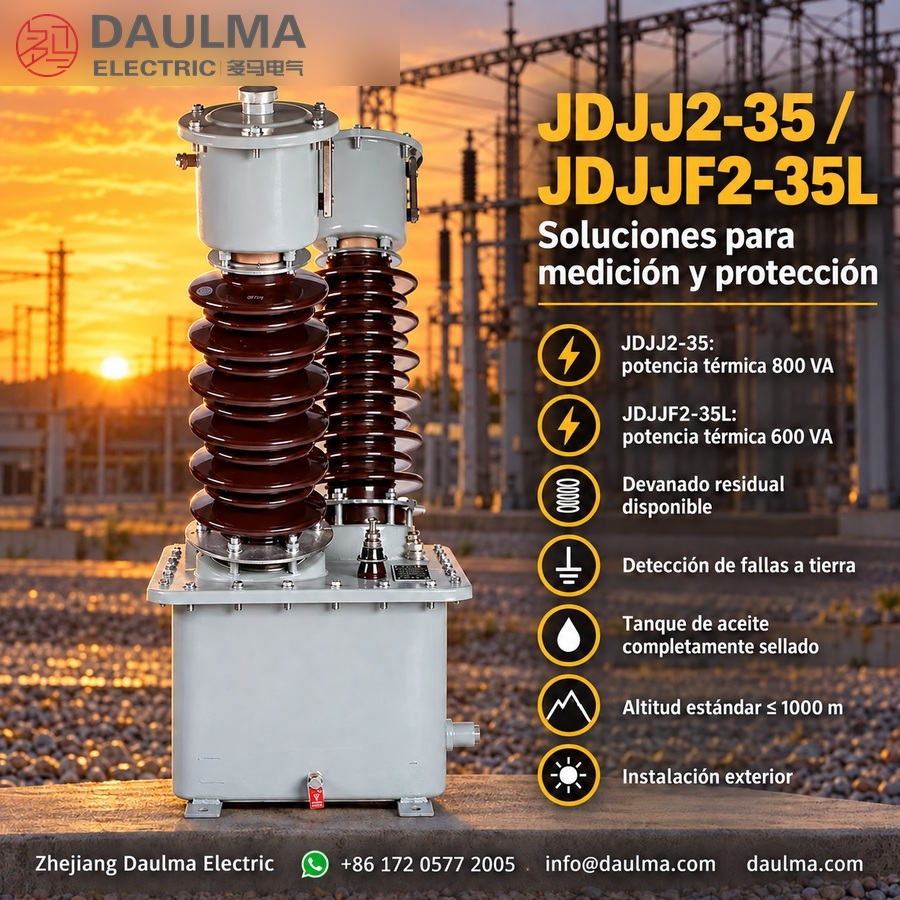

El JDJJ2-35/JDJJF2-35L presenta una robusta construcción sumergida en aceite con un tanque de aceite completamente sellado que evita la entrada de humedad y la oxidación del aceite, prolongando significativamente su vida útil. El núcleo y los devanados están sumergidos en aceite aislante de alta calidad, que proporciona excelente rigidez dieléctrica y eficiente transferencia de calor durante la operación continua con cargas elevadas. Los bushings de porcelana están diseñados para uso exterior con distancia de fuga incrementada, capaces de soportar ambientes moderadamente a fuertemente contaminados. Todo el hardware externo es resistente a la corrosión, y la unidad se monta sobre una base de acero soldada para una instalación segura. Esta construcción garantiza fiabilidad a largo plazo en condiciones ambientales extremas de -40 °C a +40 °C sin degradación del rendimiento.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -40 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Sumergido en aceite (disipación térmica superior)
- Frecuencia: 50 Hz o 60 Hz
- Configuración de fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Carcaza: Caja de aceite completamente sellada (previene el envejecimiento del aceite)
- Mantenimiento: Requiere pruebas periódicas del aceite e inspección de sellos
Parámetros técnicos
La serie JDJJ2-35/JDJJF2-35L comprende transformadores de tensión monofásicos para exteriores, sumergidos en aceite, clasificados para sistemas de 35 kV. Operan en un rango de temperatura ambiente de -40 °C a +40 °C, a altitudes de hasta 1000 m (con opciones para mayores altitudes) y cumplen con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Tensión
nominal (kV) |
Clase de precisión /
Potencia nominal (VA) |
Potencia
máxima (VA) |
Tensión
de aislamiento nominal (kV) |
|---|---|---|---|---|
| JDJ2-35 | 33/0.1 | 0.2-50 0.5-150 1.0-300 |
800 | 40.5 / 80 / 185 |
| 35/0.1 | ||||
| JDIF2-35L | 35/0.1/0.1 | 0.2/0.5-20/30 | 600 |
Instalación y cableado
Dimensiones generales
Las dimensiones generales son consistentes en todos los modelos: la altura es de 1055 ± 5 mm y el ancho de la base es de 435 mm. El JDJJ2-35 pesa 103 kg, mientras que el JDJJF2-35L pesa 110 kg. El montaje se realiza sobre una plantilla de 400 × 250 mm. Mantenga una distancia mínima de 600 mm alrededor de la unidad para acceso de mantenimiento y toma de muestras de aceite.
Diagrama de conexiones
Los modelos JDJJ2-35 y JDJJF2-35L admiten múltiples configuraciones de cableado: Y/Δ (tres devanados) para transformación estándar de tensión y detección de falla a tierra, o Y/Y/Δ (cuatro devanados) para medición y protección integrales. Los terminales primarios A, B, C se conectan al sistema de 35 kV. Las salidas secundarias incluyen a, b, c, n para circuitos de medición y protección, y da, dn para detección de falla a tierra en delta abierta. El JDJJ2-35 dispone de 5 terminales secundarios M10, mientras que el JDJJF2-35L dispone de 7 terminales M10 en la caja de bornes inferior. Asegúrese de respetar la polaridad y la secuencia de fases durante la instalación.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo correcto: Seleccione el JDJJ2-35 para medición estándar de tensión (límite térmico de 800 VA) o el JDJJF2-35L si necesita detección de falla a tierra mediante su devanado de tensión residual (límite térmico de 600 VA).
- Ajuste la clase de precisión a la aplicación: Use 0.2 para facturación energética, 0.5 para monitoreo, 1.0 para medición general y 3P para circuitos de protección.
- Verifique la compatibilidad de carga: Asegúrese de que la carga conectada (medidores, relés) no exceda la potencia nominal para mantener la precisión especificada y evitar sobrecalentamiento.
- Confirme la idoneidad ambiental: El transformador está clasificado para temperaturas ambiente de -40 °C a +40 °C y altitudes hasta 1000 m; verifique que coincidan con las condiciones de su instalación.
- Evalue los recursos de mantenimiento: Las unidades sumergidas en aceite requieren pruebas periódicas del aceite e inspecciones de sellos; asegúrese de que su equipo pueda cumplir con este programa de mantenimiento.
- Considere las necesidades de rendimiento térmico: Para operación continua con cargas elevadas, el diseño sumergido en aceite ofrece mejor disipación térmica que las alternativas de resina colada.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de 35 kV a gran altitud?
Sí, pero la altitud estándar es ≤ 1000 m. Para instalaciones superiores, se requiere confirmación de fábrica para ajustar el aislamiento. Contacte para detalles de ingeniería.
Q2: ¿Cómo se configuran estos equipos para sistemas trifásicos de 35 kV?
El modelo es monofásico. Para sistemas trifásicos, debe instalar tres unidades idénticas. Verifique el esquema de conexión con nuestro equipo técnico antes del montaje.
Q3: ¿Qué mantenimiento requiere la carcasa sellada de este transformador de tensión?
Requiere mantenimiento preventivo periódico. La caja sellada previene el envejecimiento del aceite, pero exige pruebas de fluido e inspección de sellos. Consulte el manual de fábrica.
Q4: ¿Cuáles normativas internacionales cumple este transformador de tensión para exteriores?
Cumple con GB20840.3-2013 e IEC61869-3:2011. Estas normativas garantizan el rendimiento y seguridad en exteriores. Solicite los certificados de tipo a su representante de ventas.
Q5: ¿Están disponibles estos transformadores de tensión para redes de 60 Hz?
Sí, admite 50 Hz o 60 Hz. Esta flexibilidad de frecuencia cubre distintos estándares de red. Especifique la frecuencia exacta al realizar el pedido.
Q6: ¿En qué aplicaciones de red se utiliza este modelo JDJJ2-35?
Se utiliza en subestaciones exteriores, estaciones de maniobra y redes de transmisión. Clasificado para 35 kV, su inmersión en aceite asegura una disipación térmica superior.
