نظرة عامة
يُعد محول الجهد الخارجي JDZW-35KV المصنوع من راتنج الإيبوكسي والمغلق بالكامل أداة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة بجهد 35 كيلوفولت. ويعمل وفقًا لقانون فاراداي للحث الكهرومغناطيسي، حيث يوفر إشارات جهد ثانوية معزولة كهربائيًّا تتناسب طرديًّا مع جهد النظام الأساسي مع الحفاظ على علاقات طورية دقيقة.
تم تصميم هذا المحول للاستخدام الخارجي القاسي، ويتميز بهيكل تركيب عمودي (Pillar-type) وعازل من راتنج الإيبوكسي المختوم بالكامل الذي يضمن مقاومة طويلة الأمد للرطوبة، والإشعاع فوق البنفسجي، والتلوث، والإجهاد الميكانيكي—مما يجعله مثاليًّا للمحولات الفرعية وشبكات التوزيع المعرضة لظروف بيئية قاسية.
لمحة سريعة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (خارجي) |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| جهد الثانوي المقنن | 100 فولت أو 100/√3 فولت |
| فئات الدقة | 0.2، 0.5 (للقياس)؛ 6P (لحماية المرحلات) |
| الحمل المقنن | حسب كل لُفَّة كما هو محدد (بالفولت أمبير) |
| معامل القدرة للحمل | cosΦ = 0.8 (متأخر) |
| مستوى العزل | 40.5/95/200 كيلوفولت (Um/LIPL/ACSD) |
| المعايير المطبقة | IEC 61869-3، GB/T 20840.3 |
| متغير الموديل | JDZW-35 |
| نوع التشييد | مركب من راتنج الإيبوكسي، مغلق بالكامل، من النوع العمودي |

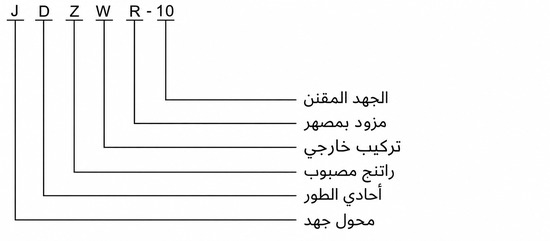

ترميز الموديل
- J: محول جهد (VT / PT)
- D: تصميم أحادي الطور
- Z: نوع داعم (عمودي / عمود)
- W: تركيب خارجي
- 35: فئة الجهد (كيلوفولت)
التشييد
يتميز محول JDZW-35KV بهيكل عمودي متين مصمم للتثبيت الآمن في البيئات الخارجية. يتكون قلبه من صفائح فولاذ السيليكون ذات الحبيبات الموجهة المدرفلة على البارد، والتي تم معالجتها حراريًّا لتحقيق أفضل أداء مغناطيسي. يتم تغليف المجموعة بأكملها باستخدام تقنية الصب تحت الفراغ المتقدمة مع راتنج إيبوكسي مقاوم للأشعة فوق البنفسجية ومنع التتبع الكهربائي، مما يقضي على الفراغات الداخلية ويضمن قوة عازلة متجانسة.
يوفر هذا التصميم المغلق بالكامل مقاومة استثنائية لدخول الرطوبة، والتفريغ السطحي (tracking)، والتلوث، والشيخوخة—وهو أمر حاسم للتشغيل الموثوق في البيئات الساحلية أو الصناعية أو ذات الرطوبة العالية. صندوق الأطراف مصنوع من معدن ومغلق بغطاء محكم يمكن تأمينه بقفل، ويحتوي على نقاط متعددة لإدخال الكابلات، مما يضمن توصيلات ثانوية آمنة ومقاومة للعبث.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -5°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند +20°م)
- الظروف البيئية: خالٍ من الغازات المسببة للتآكل والمواد المتفجرة؛ شدة تلوث المستوى II وفقًا لمعيار IEC 60815
البيانات الفنية
| الموديل | نسبة الجهد (فولت) |
تركيبة فئة الدقة |
الإخراج المقنن (فولت أمبير) |
الإخراج الأقصى (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0.2 | 75 | 1000 | 40.5/95/200 |
| JDZW-35 | 35000/100 | 0.5 | 100 | 1000 | 40.5/95/200 |
التركيب والتوصيلات

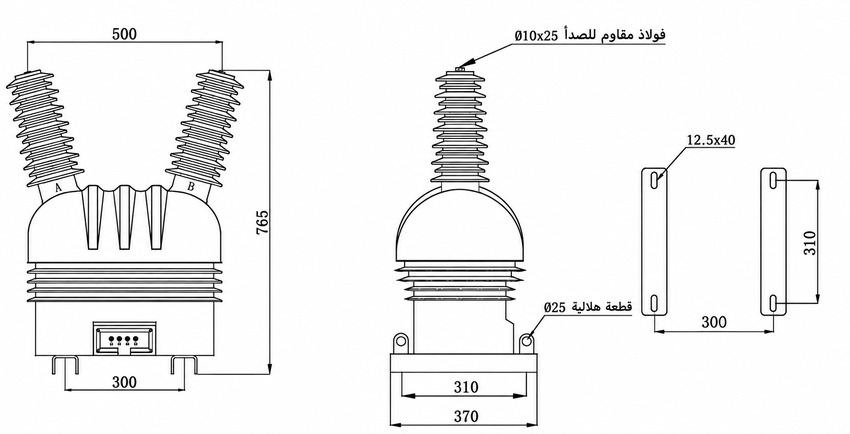

مخطط التركيب
يجب تثبيت محول الجهد JDZW-35KV بشكل آمن على أساس خرساني ثابت أو هيكل فولاذي باستخدام ثقوب التثبيت المتوفرة. يتم التوصيل الأساسي عادةً عبر موصل هوائي أو قضيب توزيع، بينما يتم توجيه أسلاك الثانوي عبر صندوق الأطراف المختوم. يجب الحفاظ على مسافة كافية للعزل الكهربائي والمسافة الزاحفة وفقًا للوائح المحلية.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1250 |
| عرض القاعدة | 320 × 320 |
| نمط ثقوب التثبيت | 260 × 260 |
| حجم البرغي | M16 |
| ارتفاع الطرف الأساسي | 1100 |
| قطر ثقوب القاعدة | 18 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد بناءً على جهد النظام الاسمي (35 كيلوفولت) وجهد الثانوي المطلوب (100 فولت بين الطورين، أو 100/√3 فولت بين الطور والأرض).
- اختر فئة الدقة حسب التطبيق: فئة 0.2 للقياس التجاري، 0.5 للإشارة، أو 6P للحماية (ملاحظة: يدعم JDZW-35 تكوينات لُفَّة واحدة فقط).
- احسب الحمل المقنن الكلي (بالفولت أمبير) بجمع مقاومة الدخل للأجهزة القياسية والمرحلات وفقدان الأسلاك عند 100 فولت.
- تأكد من أن مستوى العزل (40.5/95/200 كيلوفولت) يتوافق مع متطلبات النظام أو يتجاوزها بناءً على طريقة التأريض والتعرض للفولتية الزائدة.
- للكشف عن عطل التأريض الذي يتطلب جهدًا باقيًّا، يُفضل استخدام متغيرات JDZXW-35—حيث لا يحتوي JDZW-35 على لُفَّة مساعدة.
- حدد الارتفاع، وشدة التلوث، أو الظروف البيئية الخاصة عند الطلب لأغراض التحقق الهندسي.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد في بيئات ذات تلوث عالي؟
نعم، المصمم للتركيب الخارجي يتحمل تلوثاً من المستوى الثاني وفق معيار IEC 60815. تأكد من أن درجة الحرارة المحيطة تتراوح بين -5 و+40 درجة مئوية.
Q2: أي فئة دقة مناسبة لتطبيقات القياس في هذا المحول؟
يتوفر المحول بفئتي دقة 0.2 و0.5. توفر فئة 0.2 خرجاً مقنناً 75 فولت أمبير، بينما توفر 0.5 خرجاً 100 فولت أمبير. يرجى تأكيد الحمل الفعلي مع المصنع.
Q3: ما هو أقصى ارتفاع لتركيب هذا الموديل من محولات الجهد؟
أقصى ارتفاع مقنن للتركيب هو 1000 متر فوق مستوى سطح البحر. بالنسبة للارتفاعات الأكبر، يتطلب مستوى العزل (40.5/95/200 كيلوفولت) تأكيداً من المصنع لتعديل التصنيف.
Q4: هل يمكن طلب نسب جهد مخصصة أو أحمال محددة لهذا المحول؟
تتوفر نسب الجهد والأحمال المخصصة خاضعة للمراجعة الهندسية. يُرجى استشارة الدعم الفني بالمصنع قبل تقديم الطلب للتحقق من الجدلية وتأكيد المواصفات.
Q5: ما هي اختبارات المصنع التي تُجرى قبل شحن محولات الجهد؟
تتطابق جميع التصنيفات مع لوحة الاسم وتقرير اختبار المصنع. يجب طلب شهادات الاختبارات الروتينية أو النوعية المحددة خلال مرحلة الشراء.
Q6: أين يُطبق محول الجهد هذا المغلق بالكامل من راتنج الإيبوكسي؟
يُستخدم في أنظمة الطاقة الخارجية بجهد 35 كيلوفولت لأغراض القياس والحماية. يضمن التصميم المغلق بالكامل من راتنج الإيبوكسي أداءً موثوقاً في البيئات القاسية.
Q7: كيف يتعامل مستوى العزل مع نبضات التبديل في هذا المحول؟
مستوى العزل مقنن عند 40.5/95/200 كيلوفولت. يوفر هذا قوة عزل كافية لعمليات مفاتيح التوزيع الخارجية بجهد 35 كيلوفولت. تحقق من متطلبات النبضات المحددة مع المصنع.
