Descripción general

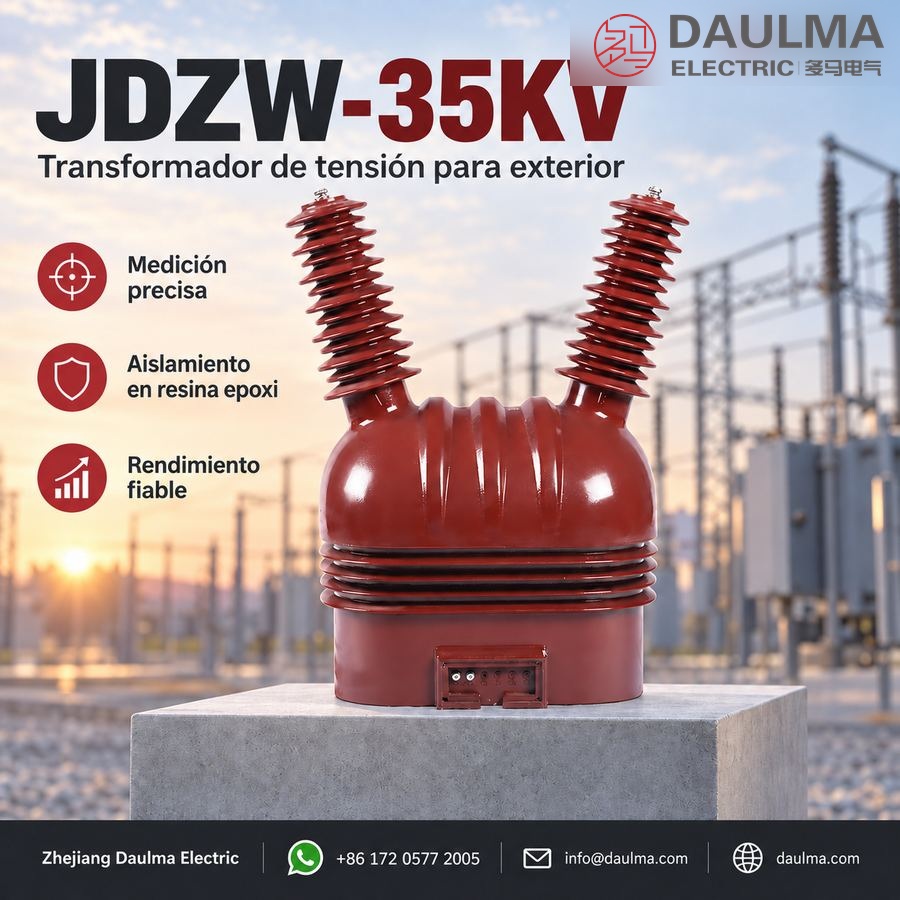

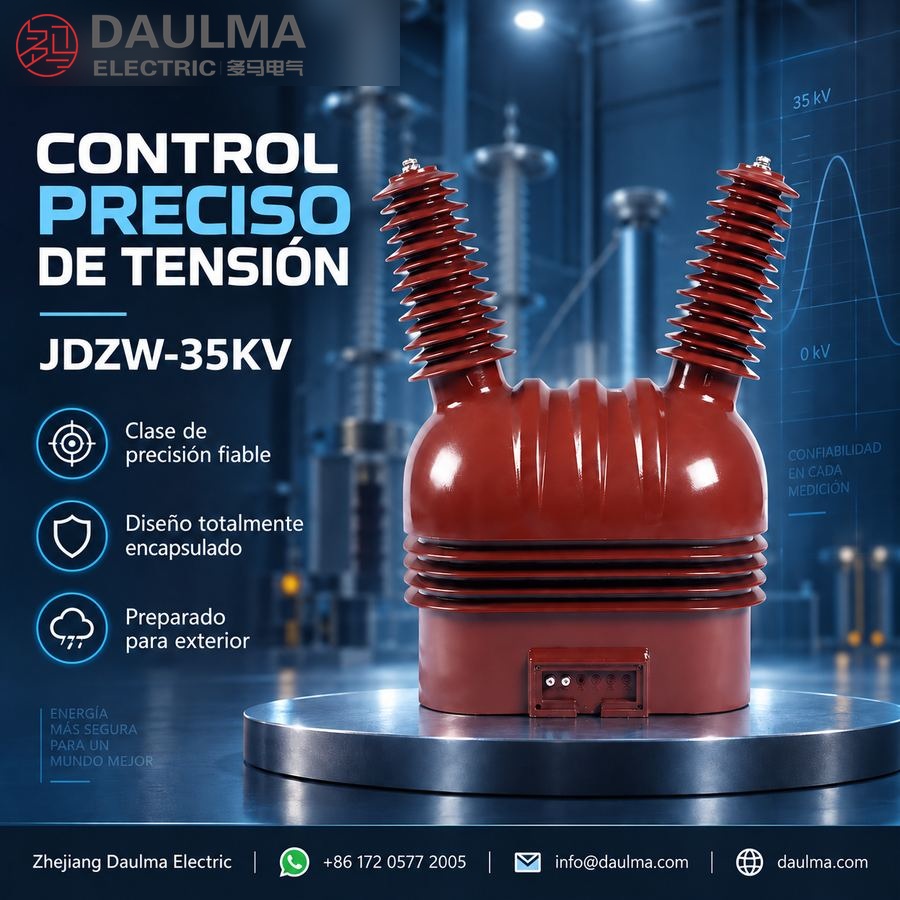

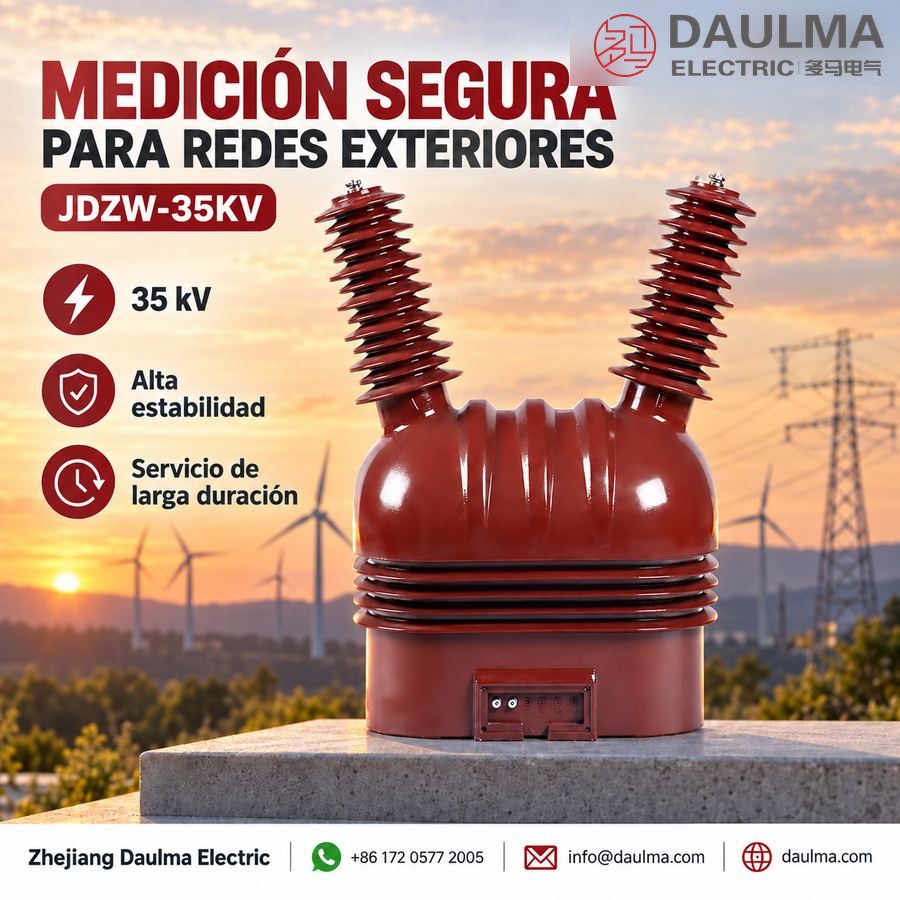

El transformador de tensión exterior JDZW-35 kV, totalmente encapsulado en resina epoxi, es un instrumento electromagnético de precisión diseñado para medición exacta de tensión, facturación energética y protección por relés en sistemas eléctricos de corriente alterna de 35 kV. Basado en la ley de inducción electromagnética de Faraday, proporciona señales secundarias de tensión aisladas galvánicamente, proporcionales a la tensión del sistema primario, manteniendo relaciones de fase precisas.
Diseñado para operación robusta en exteriores, este transformador presenta una estructura tipo pilar con aislamiento totalmente sellado en resina epoxi, garantizando resistencia a largo plazo frente a humedad, radiación UV, contaminación y esfuerzos mecánicos, lo que lo hace ideal para subestaciones y redes de distribución expuestas a condiciones ambientales severas.
Resumen de características nominales
| Ítem | Especificación |
|---|---|
| Clase de tensión del sistema | 35 kV (exterior) |
| Frecuencia nominal | 50 Hz (60 Hz bajo pedido) |
| Tensión secundaria nominal | 100 V o 100/√3 V |
| Clases de exactitud | 0,2; 0,5 (medición); 6P (protección) |
| Carga nominal | Por núcleo según especificado (VA) |
| Factor de potencia de carga | cosφ = 0,8 (en atraso) |
| Nivel de aislamiento | 40,5/95/200 kV (Um/LIPL/ACSD) |
| Normas aplicables | IEC 61869-3, GB/T 20840.3 |
| Variante del modelo | JDZW-35 |
| Tipo de construcción | Resina epoxi moldeada, totalmente encapsulada, tipo poste |
Designación del modelo
- J: Transformador de tensión (TT / PT)
- D: Diseño monofásico
- Z: Tipo soporte (pilar / poste)
- W: Instalación exterior
- 35: Clase de tensión (kV)
Construcción
El JDZW-35 kV presenta una robusta estructura tipo pilar diseñada para montaje seguro en exteriores. Su núcleo está fabricado con láminas de acero silicio orientado laminado en frío, tratadas térmicamente para un rendimiento magnético óptimo. Todo el conjunto está encapsulado mediante tecnología avanzada de colada al vacío con resina epoxi resistente a los rayos UV y anti-tracking, eliminando huecos internos y garantizando una rigidez dieléctrica uniforme.
Este diseño totalmente encapsulado ofrece una resistencia excepcional a la penetración de humedad, al tracking superficial, a la contaminación y al envejecimiento, aspectos críticos para una operación fiable en entornos costeros, industriales o de alta humedad. La caja de bornes es metálica, con tapa sellada y bloqueable, y múltiples entradas de cable, asegurando conexiones secundarias seguras y protegidas contra manipulaciones.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Exterior
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95 %, promedio mensual ≤ 90 % (a +20 °C)
- Condiciones ambientales: Libre de gases corrosivos y medios explosivos; nivel de severidad de contaminación II según IEC 60815
Datos técnicos
| Modelo | Relación de tensión (V) |
Combinación de clase de exactitud |
Salida nominal (VA) |
Salida máxima (VA) |
Nivel de aislamiento (kV) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0,2 | 75 | 1000 | 40,5/95/200 |
| JDZW-35 | 35000/100 | 0,5 | 100 | 1000 | 40,5/95/200 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZW-35 kV debe montarse firmemente sobre una base de hormigón estable o estructura metálica utilizando los orificios de fijación provistos. La conexión primaria se realiza normalmente mediante conductor aéreo o barras colectoras, mientras que el cableado secundario se canaliza a través de la caja de bornes sellada. Mantenga distancias mínimas de aislamiento eléctrico y recorrido superficial conforme a las normativas locales.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1250 |
| Ancho de base | 320 × 320 |
| Patrón de agujeros de montaje | 260 × 260 |
| Tamaño de perno | M16 |
| Altura del borne primario | 1100 |
| Φ de los orificios de base | 18 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión según la tensión nominal del sistema (35 kV) y la tensión secundaria requerida (100 V para línea-línea, 100/√3 V para línea-tierra).
- Elija la clase de exactitud según la aplicación: clase 0,2 para facturación, 0,5 para indicación o 6P para protección (nota: el JDZW-35 admite únicamente configuraciones de un solo núcleo).
- Calcule la carga nominal total (VA) sumando la impedancia de entrada de los equipos conectados (medidores, relés) y las pérdidas en el cableado a 100 V.
- Verifique que el nivel de aislamiento (40,5/95/200 kV) cumpla o supere los requisitos del sistema según el método de puesta a tierra y la exposición a sobretensiones.
- Para detección de falla a tierra que requiera tensión residual, considere variantes JDZXW-35; el JDZW-35 no incluye devanado auxiliar.
- Especifique altitud, severidad de contaminación u otras condiciones ambientales especiales al realizar el pedido para validación técnica.
Frequently Asked Questions
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
Sí, está diseñado para ambientes exteriores. Soporta niveles de contaminación II según IEC 60815 y altitudes hasta 1000 m. Consulte al equipo técnico para altitudes superiores.
Q2: ¿Cuál clase de exactitud se recomienda para medición?
Seleccione la clase 0,2 para aplicaciones de medición de precisión. Ofrece una salida nominal de 75 VA con una relación de 35000/100 V. Confirme la carga exacta con el departamento técnico.
Q3: ¿Se pueden personalizar las relaciones de tensión y cargas?
Sí, las combinaciones personalizadas de exactitud, cargas o relaciones están disponibles. Debe consultar al departamento técnico antes de realizar el pedido para confirmar especificaciones.
Q4: ¿Cuál es el nivel de aislamiento dieléctrico del transformador?
El nivel de aislamiento es de 40,5/95/200 kV. Esto garantiza un rendimiento seguro en sistemas de 35 kV. La salida máxima soportada es de 1000 VA.
Q5: ¿Qué pruebas de fábrica se incluyen antes del envío?
Todas las características nominales se verifican según el informe de pruebas de fábrica. Para certificaciones o ensayos específicos del proyecto, solicite los detalles al equipo de ventas.
Q6: ¿Para qué sistemas eléctricos se utiliza este transformador de tensión?
El modelo JDZW-35 se utiliza en sistemas de distribución de 35 kV. Es ideal para subestaciones exteriores con temperaturas ambiente entre -5 °C y +40 °C. Verifique la compatibilidad con su infraestructura.
