Обзор

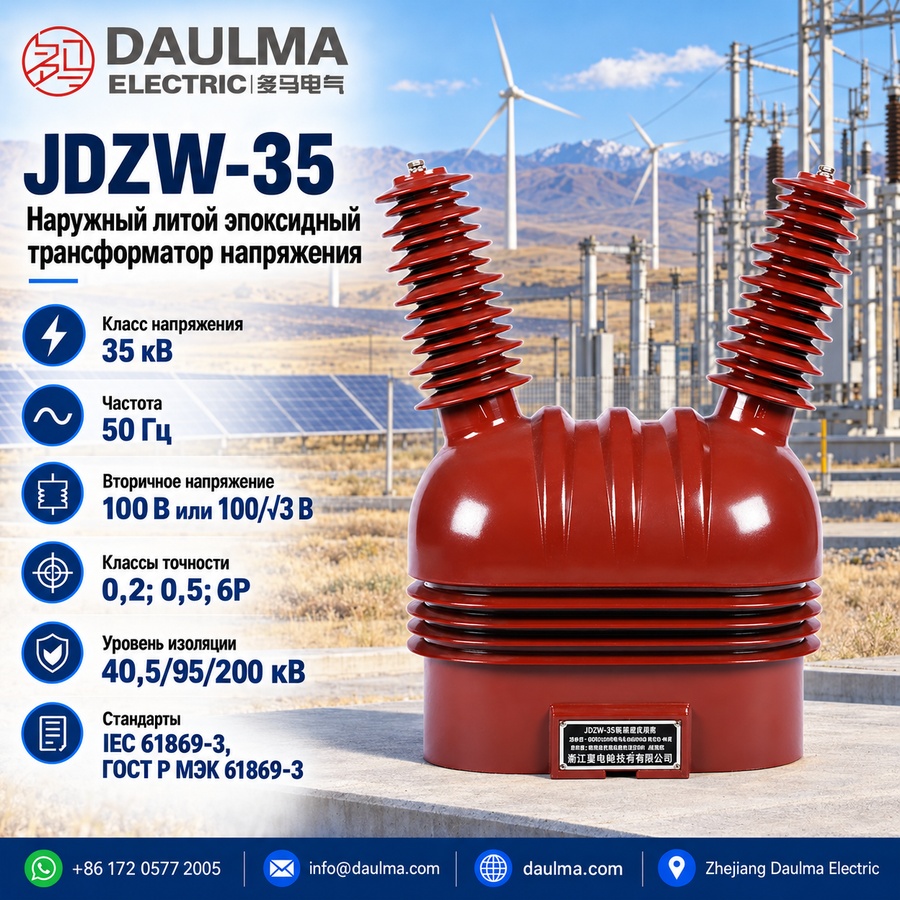

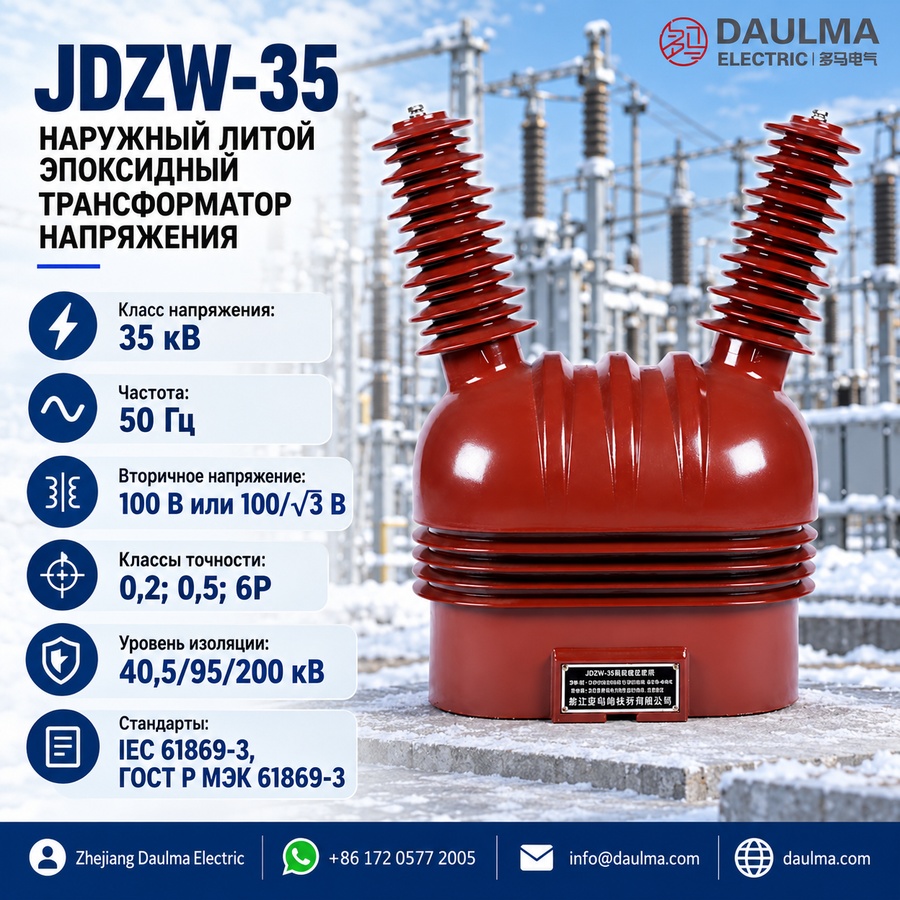

Наружный полностью закрытый эпоксидный трансформатор напряжения JDZW-35 кВ — это прецизионный электромагнитный прибор, предназначенный для точного измерения напряжения, учета электроэнергии и релейной защиты в сетях переменного тока классом 35 кВ. Принцип действия основан на законе электромагнитной индукции Фарадея: устройство выдает гальванически изолированный вторичный сигнал напряжения, пропорциональный первичному напряжению сети, с сохранением точных фазовых соотношений.
Конструкция рассчитана на эксплуатацию в суровых наружных условиях. Трансформатор выполнен в опорном исполнении с полной герметизацией эпоксидной изоляцией, обеспечивающей долговременную устойчивость к воздействию влаги, УФ-излучения, загрязнений и механических нагрузок. Это делает его идеальным решением для подстанций и распределительных сетей, работающих в агрессивных климатических условиях.
Основные номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ (наружное исполнение) |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальное вторичное напряжение | 100 В или 100/√3 В |
| Классы точности | 0,2; 0,5 (для учета); 6P (для защиты) |
| Номинальная нагрузка | На каждую обмотку по спецификации (ВА) |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный) |
| Уровень изоляции | 40,5/95/200 кВ (Um/LIPL/ACSD) |
| Применимые стандарты | IEC 61869-3, ГОСТ Р МЭК 61869-3 / ГБ/T 20840.3 |
| Модель | JDZW-35 |
| Тип конструкции | Литой эпоксидный, полностью закрытый, опорный |
Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- D: Однофазное исполнение
- Z: Опорный (стоечный) тип
- W: Наружная установка
- 35: Класс напряжения (кВ)
Конструкция
JDZW-35 кВ имеет прочную опорную конструкцию, предназначенную для надежного наружного монтажа. Магнитопровод изготовлен из холоднокатаной зернистой электротехнической стали с термообработкой для оптимальных магнитных характеристик. Вся сборка залита методом вакуумного литья ультрафиолетостойкой, трекингостойкой эпоксидной смолой, что исключает внутренние пустоты и обеспечивает равномерную диэлектрическую прочность.
Полностью закрытая конструкция обеспечивает высокую стойкость к проникновению влаги, поверхностному трекингу, загрязнениям и старению — критически важную для надежной работы в прибрежных, промышленных или влажных условиях. Коробка выводов выполнена из металла с герметичной крышкой, оснащенной замком, и несколькими вводами для кабелей, что гарантирует защищенные и несанкционированным доступом вторичные соединения.
Технические параметры
Условия эксплуатации
- Место установки: Наружное
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: Среднесуточная ≤ 95 %, среднемесячная ≤ 90 % (при +20 °C)
- Условия окружающей среды: Без коррозионных газов и взрывоопасных сред; степень загрязнения II по IEC 60815
Технические данные
| Модель | Коэффициент трансформации (В) |
Комбинация классов точности |
Номинальная мощность (ВА) |
Максимальная мощность (ВА) |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0,2 | 75 | 1000 | 40,5/95/200 |
| JDZW-35 | 35000/100 | 0,5 | 100 | 1000 | 40,5/95/200 |
Установка и подключение
Схема монтажа
Трансформатор напряжения JDZW-35 кВ должен быть надежно установлен на прочном бетонном фундаменте или стальной конструкции с использованием предусмотренных монтажных отверстий. Первичное подключение обычно выполняется через воздушный проводник или шину, а вторичные цепи прокладываются через герметичную коробку выводов. Обеспечьте достаточные электрические зазоры и пути утечки в соответствии с местными нормами.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1250 |
| Ширина основания | 320 × 320 |
| Размеры монтажных отверстий | 260 × 260 |
| Размер болтов | M16 |
| Высота первичного вывода | 1100 |
| Диаметр отверстий в основании | 18 |
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации по номинальному напряжению сети (35 кВ) и требуемому вторичному напряжению (100 В — междуфазное, 100/√3 В — фазное).
- Выберите класс точности по назначению: 0,2 — для коммерческого учета, 0,5 — для измерений, 6P — для защиты (примечание: JDZW-35 выпускается только с одной вторичной обмоткой).
- Рассчитайте суммарную номинальную нагрузку (ВА), сложив входные сопротивления подключенных приборов, реле и потери в проводах при 100 В.
- Убедитесь, что уровень изоляции (40,5/95/200 кВ) соответствует или превышает требования сети с учетом способа заземления и возможных перенапряжений.
- Для контроля замыканий на землю с измерением остаточного напряжения используйте модификации JDZXW-35 — JDZW-35 не имеет вспомогательной обмотки.
- При заказе укажите высоту над уровнем моря, степень загрязнения и особые условия эксплуатации для инженерной проверки.
Часто задаваемые вопросы
В1:
Какие варианты вторичного напряжения доступны для JDZW-35?
В2:
Можно ли использовать JDZW-35 одновременно для учета и защиты?
В3:
Как рассчитать требуемую нагрузку (ВА) для моего применения?
В4:
Подходит ли JDZW-35 для прибрежных или сильно загрязненных районов?
В5:
Что произойдет, если вторичная цепь случайно разомкнется при включенном первичном напряжении?
В6:
Оснащен ли JDZW-35 предохранителями?
Часто задаваемые вопросы
Q1: Можно ли устанавливать данный трансформатор напряжения внутри закрытых помещений?
Нет, модель JDZW-35 предназначена исключительно для наружной установки. Эксплуатация допускается при температуре от –5 до +40 °C и степени загрязнения II. Для внутренних подстанций требуются модели в indoor-исполнении.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии на подстанции 35 кВ?
Для точных измерений и биллинга рекомендуется класс точности 0,2 с номинальной нагрузкой 75 ВА. Класс 0,5 (100 ВА) подходит для общих технических измерений. Параметры фиксируются в заводском протоколе.
Q3: Можно ли заказать нестандартные коэффициенты трансформации или комбинации классов точности?
Изготовление по индивидуальным требованиям возможно, но требует согласования. Стандартно доступен коэффициент 35000/100 В. Для нестандартных спецификаций свяжитесь со службой технической поддержки до оформления заказа.
Q4: Какими характеристиками изоляции обладает трансформатор для сетей 35 кВ?
Уровень полной и импульсной изоляции составляет 40,5/95/200 кВ, что соответствует нормам для сетей 35 кВ. Корпус выполнен из полностью закрытой эпоксидной смолы. Точные данные указаны на паспортной табличке.
Q5: Какие сопроводительные документы и протоколы испытаний предоставляются при отгрузке оборудования?
К каждой партии прилагаются паспорт изделия и заводской протокол испытаний. Все технические параметры строго соответствуют данным на паспортной табличке. Наличие специфических сертификатов уточняется при заказе.
Q6: Для каких типов распределительных устройств предназначен этот наружный эпоксидный трансформатор?
Оборудование применяется в открытых распределительных устройствах (ОРУ) 35 кВ. Оно не требует защиты от коррозии и взрывоопасных сред. Высота установки над уровнем моря не должна превышать 1000 метров.
Q7: Почему важно соблюдать требования по влажности при монтаже на открытом воздухе?
Среднесуточная относительная влажность не должна превышать 95%, а среднемесячная — 90% при +20 °C. Превышение лимитов может привести к поверхностным разрядам. Уточняйте климатические требования для вашего региона у инженеров.
