نظرة عامة

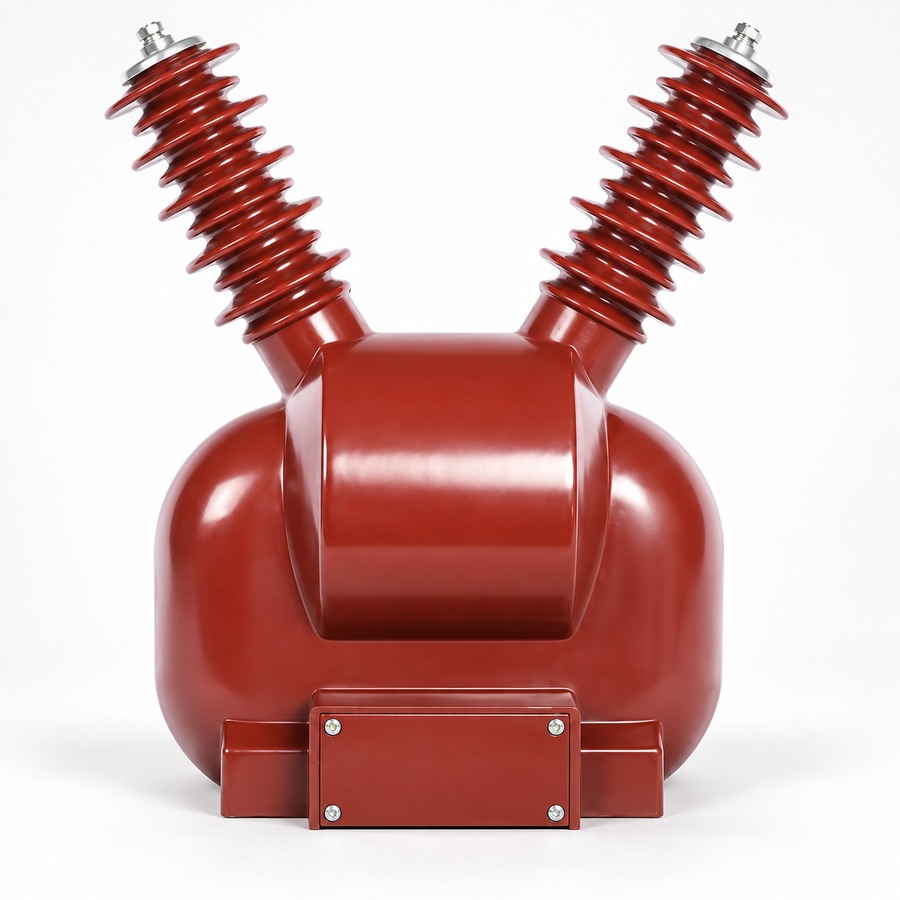

سلسلتا JDZW2-10 وJDZW-10R هما محولا جهد كهربائيان كهرومغناطيسيان دقيقان مصممان للقياس الدقيق للجهد، وقياس الطاقة، وحماية المرحلات في أنظمة التوزيع الكهربائية الخارجية ذات التيار المتردد بجهد 10 كيلوفولت. يتميزان بهيكل عمودي مع عزل كامل من راتنج الإيبوكسي المصبوب، مما يوفر مقاومة استثنائية ضد الأشعة فوق البنفسجية، والقوس الكهربائي، والتدهور البيئي. ويسمح تصميمهما المدمج والخفيف بالتركيب بمرونة بأي اتجاه، بينما تشمل أطراف الطرف الثانوي أغطية واقية مزودة بآليات مضادة للسرقة لتعزيز الأمان.
تم تصميم هذه المحولات خصيصًا لأنظمة المحايد غير المؤرضة التي تعمل بتردد 50 هرتز أو 60 هرتز، وتضمن أداءً موثوقًا في مختلف بيئات التوزيع الخارجية مع متطلبات صيانة ضئيلة.

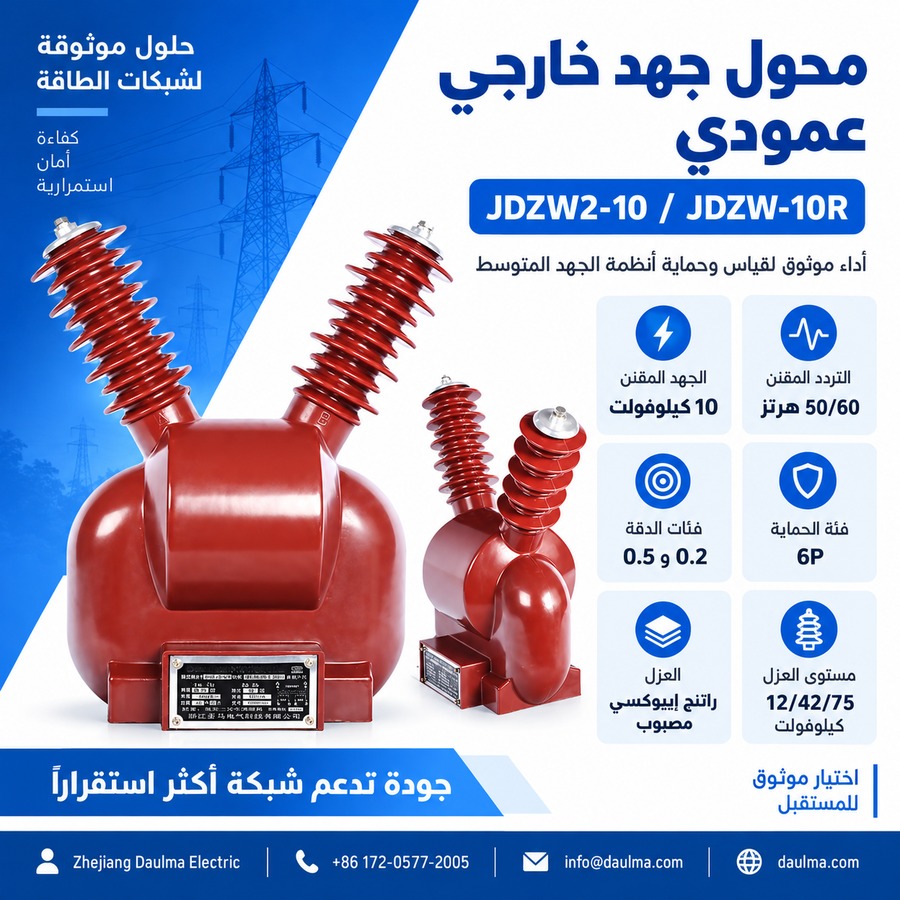

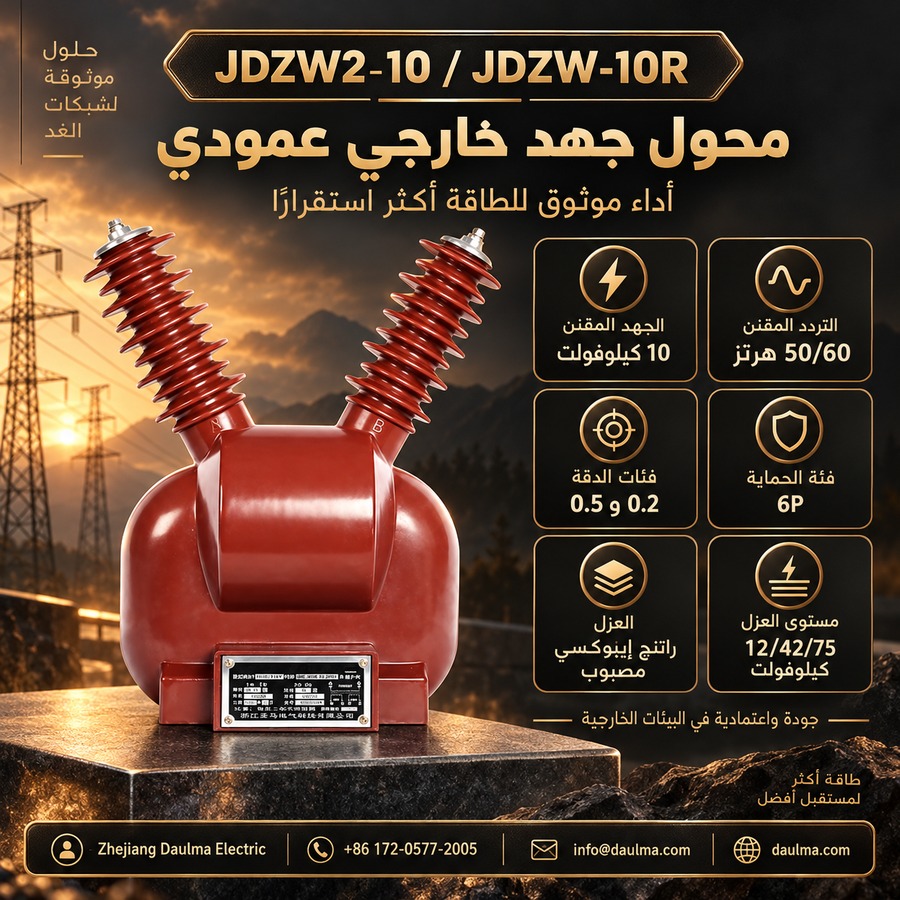

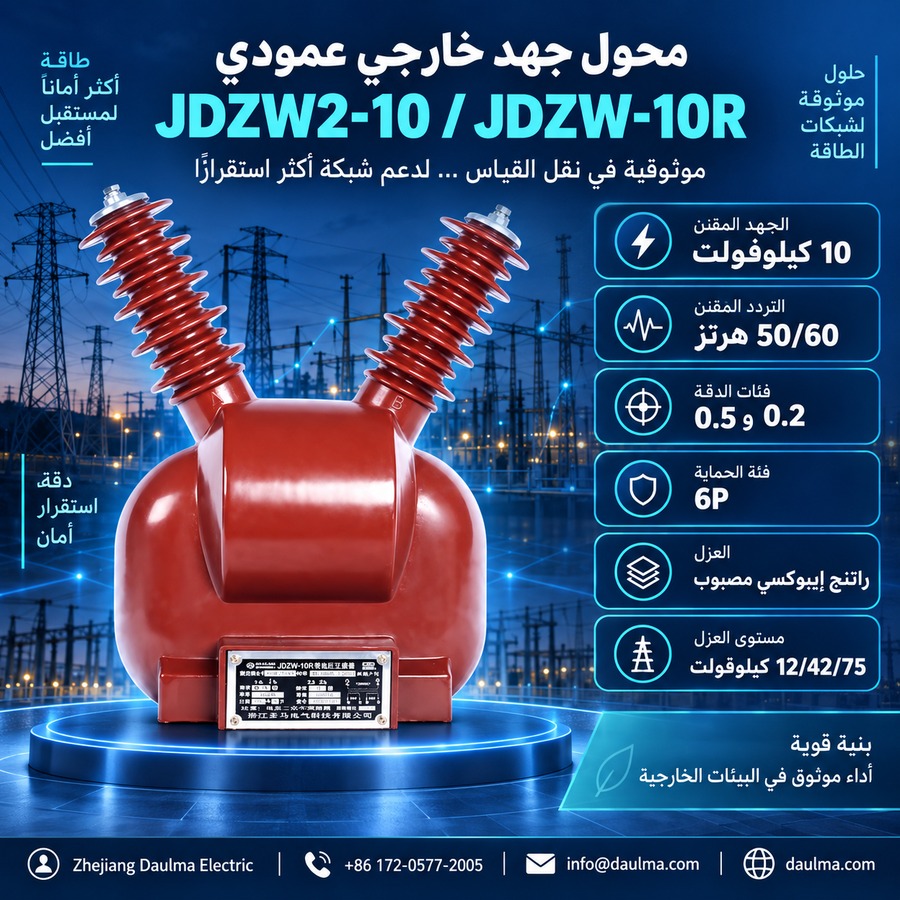

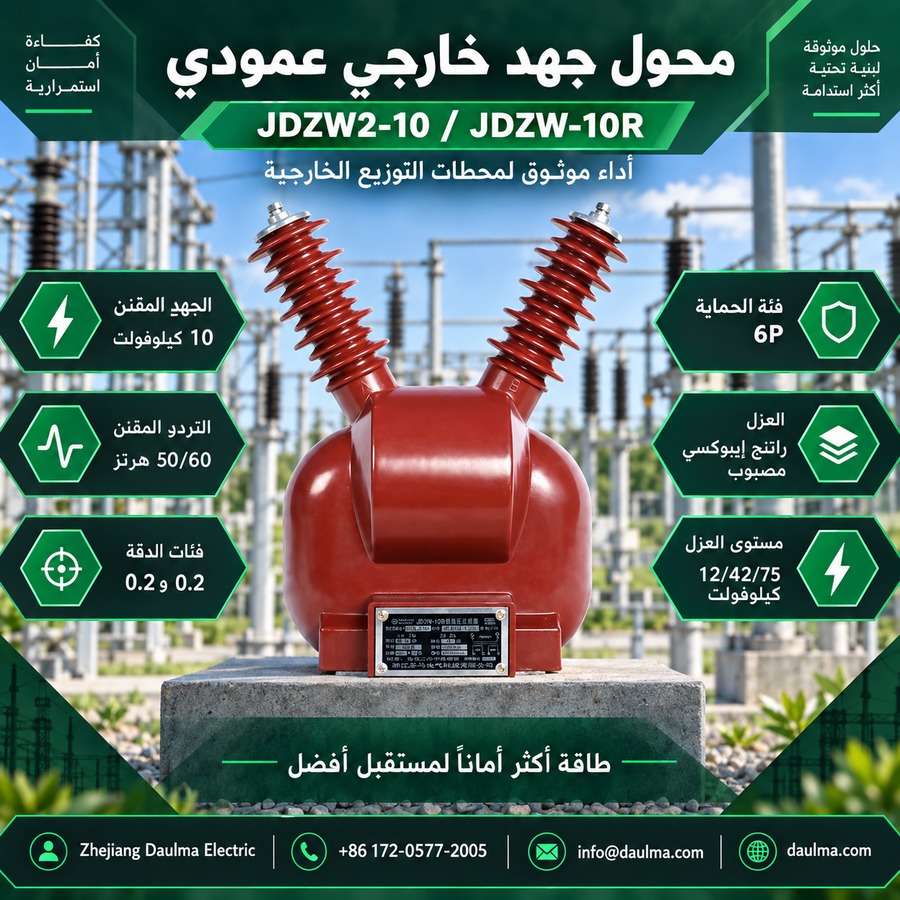

ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (جهد متوسط خارجي) |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| نسبة الجهد المقننة | 10000/100 فولت، 10000/220 فولت، 10000/100/100 فولت، 10000/100/220 فولت |
| فئات الدقة | القياس: 0.2، 0.5، الفئة الأولى، الفئة الثالثة / نواة مزدوجة: 0.2/0.2، 0.5/0.5، 0.2/0.5 / الحماية: 6P |
| القدرة الخارجة المقننة | 40 فولت أمبير إلى 240 فولت أمبير (وحدة واحدة)، 25/25 فولت أمبير إلى 40/40 فولت أمبير (مزدوجة) |
| أقصى قدرة خارجة | 100 فولت أمبير (وحدة واحدة)، حتى 300/800 فولت أمبير (مزدوجة) |
| مستوى العزل | 12/42/75 كيلوفولت (Um / تحمل تيار متردد / صدمة صاعقة) |
| درجة حرارة المحيط | -25°م إلى +40°م |
| مقاومة الاهتزاز | قابلية اختبار اهتزاز مباشر 0.4g |
| فئة التلوث | الفئة الثانية |
ترميز الموديل

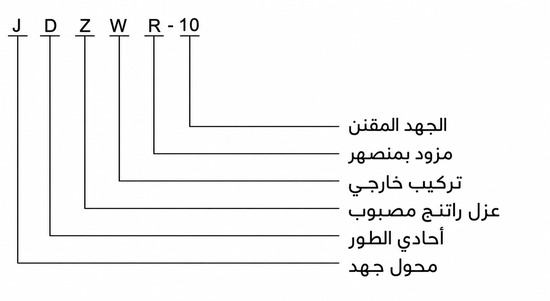

- J: محول جهد (VT/PT)
- D: تصميم خارجي
- Z: عزل راتنج إيبوكسي مصبوب
- W: هيكل عمودي
- 10: فئة الجهد (10 كيلوفولت)
- R: متغير بتصميم معزز (JDZW-10R)
- 2: تكرار سلسلة التصميم (JDZW2-10)
البناء
يضمن البناء الكامل من راتنج الإيبوكسي المصبوب مع التصميم العمودي أداءً متفوقًا في البيئات الخارجية، حيث يوفر مقاومة عالية ضد التعرض للأشعة فوق البنفسجية، والقوس الكهربائي، ودخول الرطوبة، والتلوث، والتدهور البيئي طويل الأمد. ويوفّر الغلاف المغلق حماية كاملة ضد الظروف الجوية القاسية، مما يتيح تشغيلًا موثوقًا طوال عمر الخدمة الممتد مع صيانة ضئيلة.
يسمح قاعدة قناة فولاذية مزودة بأربع فتحات تركيب بتثبيت آمن على هياكل دعم متنوعة. وتُجهَّز الأطراف الثانوية بأغطية واقية مزودة بآليات مدمجة مضادة للسرقة وفتحات مريحة للوصول إلى الأسلاك. ويدعم الشكل المدمج والخفيف التركيب بأي اتجاه، مما يوفر مرونة استثنائية لتخطيطات شبكات التوزيع الخارجية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجية، أنظمة محايد غير مؤرض
- الارتفاع: ≤ 2000 م فوق مستوى سطح البحر
- درجة حرارة المحيط: -25°م إلى +40°م
- مقاومة الاهتزاز: يتحمل اختبار اهتزاز مباشر 0.4g
- الحماية البيئية: مقاوم للأشعة فوق البنفسجية، مقاوم للقوس الكهربائي، مقاوم للتدهور
- فئة التلوث: الفئة الثانية وفق المعايير المعمول بها
البيانات الفنية
| الموديل | نسبة الجهد المقننة (فولت) |
القدرة الخارجة الثانوية المقننة (فولت أمبير) | القدرة الخارجة القصوى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | الفئة الأولى |
الفئة الثالثة |
0.2/0.2 | 0.5/ 0.5 |
6P | ||||
| 0.2/0.5 | ||||||||||
| JDZW2-10 JDZW-10R |
10000/100 | 40 | 80 | 200 | 240 | / | / | / | 100 | 12/42/75 |
| 10000/220 | ||||||||||
| 10000/100/100 | / | / | / | / | 25/25 | 40/40 | / | 300/300 | ||
| 10000/100/220 | 25/25 | 40/40 | / | 300/800 | ||||||
التركيب والتوصيلات

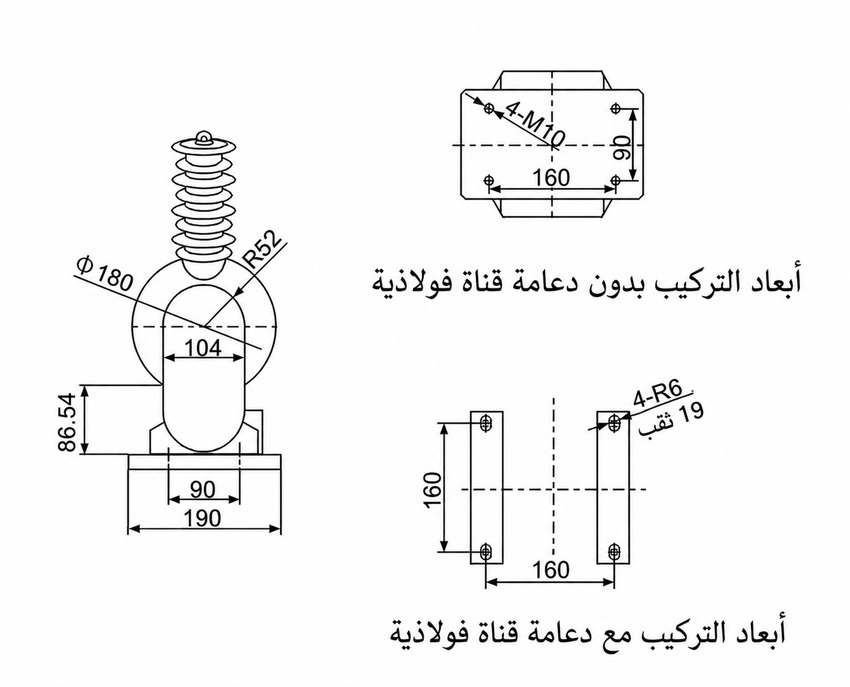

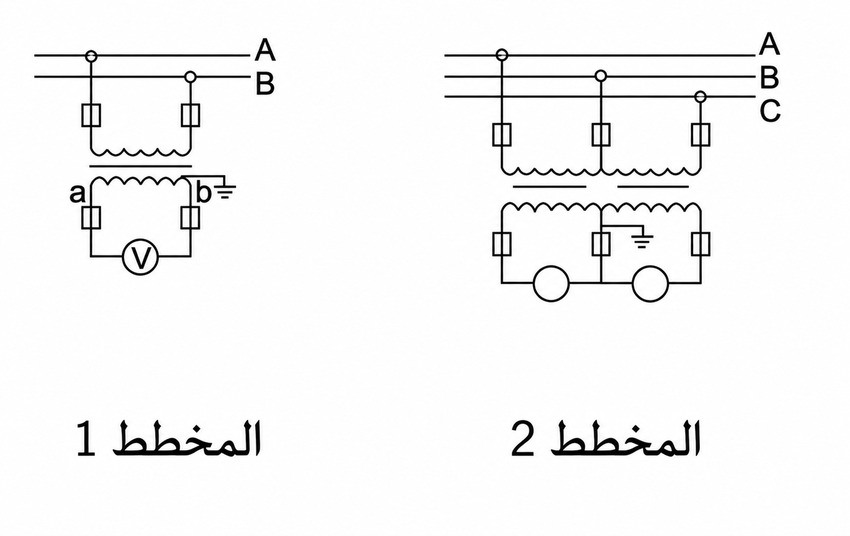

مخطط التركيب
تتميز محولات JDZW2-10 وJDZW-10R بإمكانية تركيب مرنة بفضل تصميمها العمودي المدمج والخفيف. ويتم تحقيق تركيب آمن باستخدام فتحات التركيب الأربع الموجودة على قاعدة قناة الفولاذ. ويتبع توصيل الطرف الأولي ممارسات المرافق القياسية لأنظمة 10 كيلوفولت الخارجية، بينما يتم الوصول إلى أسلاك الطرف الثانوي عبر فتحات مخصصة في غطاء الأطراف. ويجب تفعيل آليات الحماية من السرقة بعد الانتهاء من الأسلاك.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | تقريبًا 580 |
| عرض القاعدة | تقريبًا 160 |
| طول القاعدة | تقريبًا 220 |
| تباعد فتحات التركيب (الطول × العرض) | 190 × 130 |
| قطر فتحة البرغي | Φ 14 |
| مسافة الزحف | ≥ 375 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد (مثل 10000/100 فولت) بناءً على جهد النظام ومتطلبات المعدات الثانوية.
- اختر فئة الدقة (0.2 للقياس التجاري، 0.5 للقياس العام، 6P للحماية) وفقًا لمتطلبات التطبيق.
- تأكد من أن القدرة الخارجة المقننة (فولت أمبير) تتجاوز الحمل الكلي المتصل بما في ذلك أحمال الأجهزة وفقدانات الكابلات.
- للوظائف المدمجة للقياس والحماية، حدّد موديلات ذات خرج مزدوج (مثل 10000/100/100 فولت).
- تحقق من أن الظروف المحيطة (درجة الحرارة، الارتفاع ≤ 2000 م، فئة التلوث الثانية) تتطابق مع تصنيفات الخدمة.
الأسئلة الشائعة
س1: هل يمكن تركيب محول الجهد JDZW2-10 في المناطق الساحلية؟
نعم، مناسب للبيئات الخارجية. يتميز بعزل راتنجي مقاوم للأشعة فوق البنفسجية والتدهور البيئي ضمن فئة تلوث ثانية. يرجى تأكيد متطلبات الملوحة مع المصنع.
س2: ما نوع أنظمة الجهد المتوافقة مع هذا المحول؟
مصمم خصيصاً لأنظمة الجهد المتوسط ذات المحايد غير المؤرض. يعمل بجهد مقنن 10 كيلوفولت وارتفاع يصل إلى 2000 متر. تأكد من مواصفات النظام قبل الطلب.
س3: أي فئة دقة مناسبة لتطبيقات القياس والحماية؟
استخدم فئة 0.2 للقياس الدقيق بقدرة 40 فولت أمبير، وفئة 3 للحماية بقدرة 240 فولت أمبير. راجع جدول الأحمال الثانوية للتفاصيل.
س4: هل تتوفر شهادات اختبار المصنع قبل الشحن؟
نعم، يتم إجراء اختبارات روتينية وفق المعايير الدولية. يتم إصدار شهادة اختبار المصنع مع كل وحدة. تواصل معنا للحصول على نماذج الشهادات.
س5: ما هي مهل التسليم للموديلات JDZW-10R؟
تعتمد مهل التسليم على الكمية والمواصفات المطلوبة. عادة ما تكون المنتجات القياسية متاحة بسرعة. يرجى التواصل مع المبيعات لتأكيد الجدول الزمني.
س6: أين يتم استخدام محولات الجهد العمودية 10 كيلوفولت؟
تُستخدم في لوحات التوزيع الخارجية وأنظمة الطاقة متوسطة الجهد. توفر عزلًا راتنجيًا متينًا لقياس الجهد والحماية. استشر كتالوج الشركة المصنعة للتطبيقات.
