Descripción general

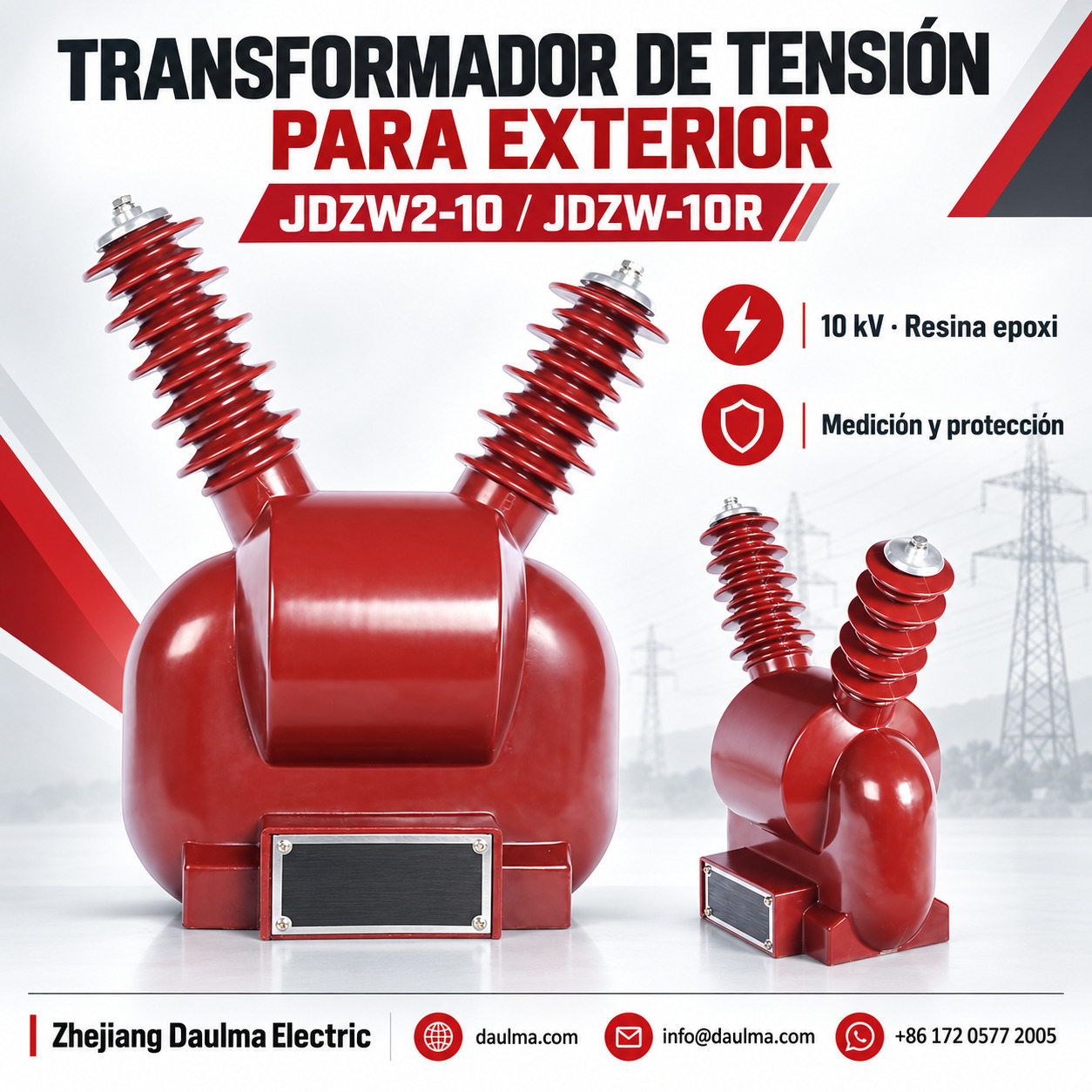

Las series JDZW2-10 y JDZW-10R son transformadores de tensión electromagnéticos de precisión diseñados para medición exacta de tensión, facturación energética y protección por relés en sistemas de corriente alterna al aire libre de 10 kV. Con una estructura tipo pilar y aislamiento totalmente moldeado en resina epoxi, estas unidades ofrecen una resistencia excepcional a la radiación UV, los arcos eléctricos y el envejecimiento ambiental. Su diseño compacto y ligero permite una instalación flexible en cualquier orientación, mientras que sus bornes secundarios incluyen tapas protectoras con mecanismos antirrobo para mayor seguridad.
Diseñados específicamente para sistemas con neutro aislado que operan a 50 Hz o 60 Hz, estos transformadores garantizan un rendimiento fiable en diversos entornos de distribución al aire libre con requisitos mínimos de mantenimiento.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 10 kV (media tensión al aire libre) |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Relación de tensión nominal | 10000/100 V, 10000/220 V, 10000/100/100 V, 10000/100/220 V |
| Clases de precisión | Medición: 0,2; 0,5; Clase 1; Clase 3 / Núcleo dual: 0,2/0,2; 0,5/0,5; 0,2/0,5 / Protección: 6P |
| Potencia nominal | 40 VA a 240 VA (simple), 25/25 VA a 40/40 VA (dual) |
| Potencia máxima | 100 VA (simple), hasta 300/800 VA (dual) |
| Nivel de aislamiento | 12/42/75 kV (Um / Tensión soportada CA / Impulso atmosférico) |
| Temperatura ambiente | -25 °C a +40 °C |
| Resistencia a vibraciones | Capacidad de soportar prueba directa de vibración de 0,4g |
| Grado de contaminación | Clase II |

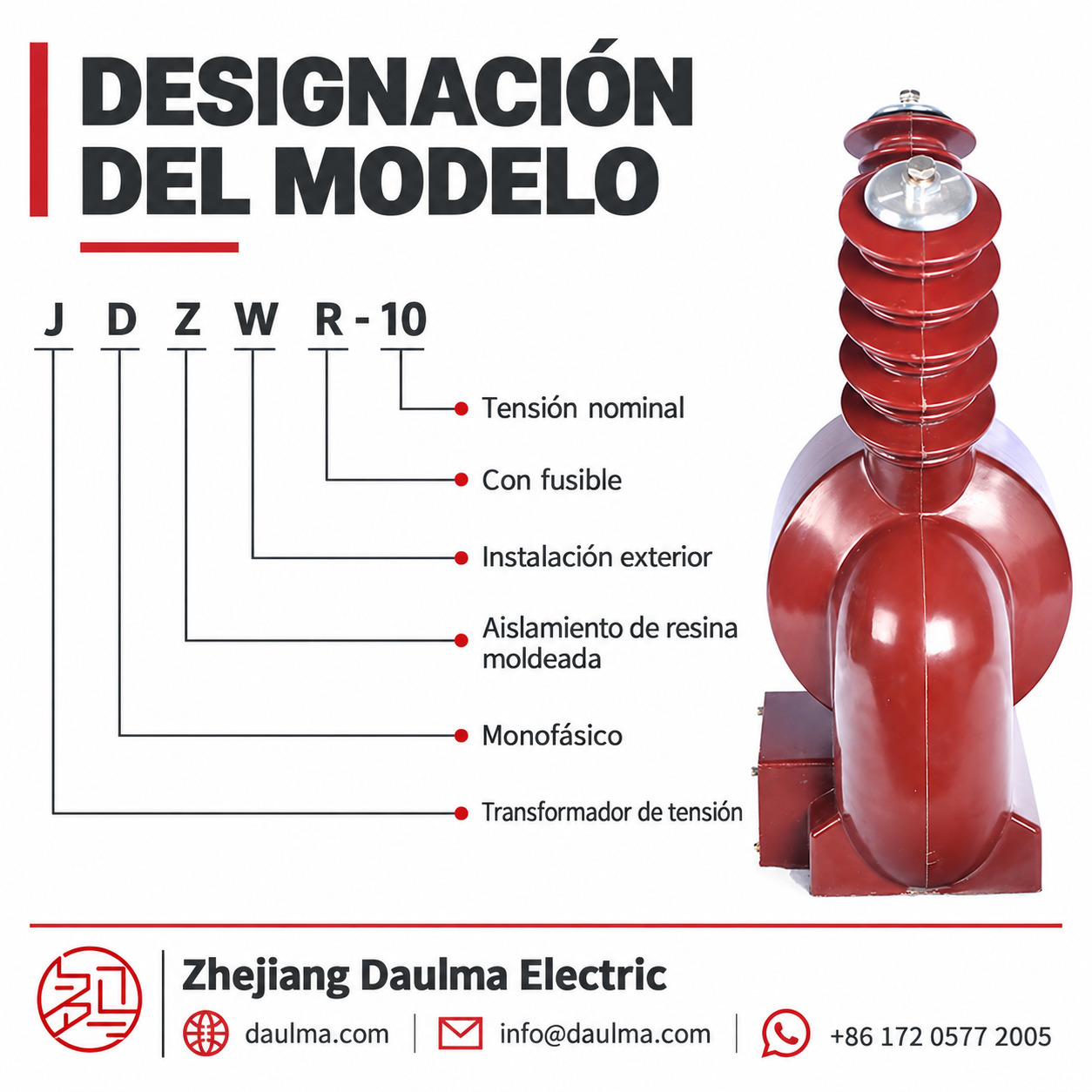

Designación del modelo
- J: Transformador de tensión (TT/PT)
- D: Configuración para exterior
- Z: Aislamiento moldeado en resina epoxi
- W: Estructura tipo pilar
- 10: Clase de tensión (10 kV)
- R: Variante con diseño reforzado (JDZW-10R)
- 2: Iteración de la serie de diseño (JDZW2-10)
Construcción
La construcción totalmente moldeada en resina epoxi con diseño tipo pilar garantiza un rendimiento superior al aire libre, ofreciendo alta resistencia a la exposición UV, los arcos eléctricos, la penetración de humedad, la contaminación y el envejecimiento ambiental a largo plazo. La carcasa sellada proporciona protección completa contra condiciones climáticas adversas, permitiendo un funcionamiento fiable durante una vida útil prolongada con mantenimiento mínimo.
Una base de perfil de acero con cuatro orificios de montaje permite una fijación segura a diversas estructuras de soporte. Los bornes secundarios están equipados con tapas protectoras que incorporan mecanismos antirrobo y orificios de acceso convenientes para el cableado. El formato compacto y ligero admite instalación en cualquier orientación, brindando una flexibilidad excepcional para diseños de redes de distribución al aire libre.
Parámetros técnicos
Condiciones de servicio
- Entorno de instalación: Exterior, sistemas con neutro aislado
- Altitud: ≤ 2000 m sobre el nivel del mar
- Temperatura ambiente: -25 °C a +40 °C
- Resistencia a vibraciones: Soporta prueba directa de vibración de 0,4g
- Protección ambiental: Resistente a UV, arcos eléctricos y envejecimiento
- Grado de contaminación: Clase II según normas aplicables
Datos técnicos
| Modelo | Relación de tensión nominal (V) |
Potencia secundaria nominal (VA) | Potencia límite (VA) |
Nivel nominal de aislamiento (kV) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | Clase 1 |
Clase 3 |
0,2/0,2 | 0,5/ 0,5 |
6P | ||||
| 0,2/0,5 | ||||||||||
| JDZW2-10 JDZW-10R |
10000/100 | 40 | 80 | 200 | 240 | / | / | / | 100 | 12/42/75 |
| 10000/220 | ||||||||||
| 10000/100/100 | / | / | / | / | 25/25 | 40/40 | / | 300/300 | ||
| 10000/100/220 | 25/25 | 40/40 | / | 300/800 | ||||||
Instalación y cableado
Diagrama de instalación
Los transformadores JDZW2-10 y JDZW-10R permiten una instalación flexible gracias a su diseño compacto, ligero y tipo pilar. La fijación segura se logra mediante los cuatro orificios de montaje en la base de perfil de acero. Las conexiones primarias siguen las prácticas estándar de las redes de distribución al aire libre de 10 kV, mientras que el cableado secundario se accede a través de orificios designados en la tapa de bornes. Los mecanismos antirrobo deben activarse tras finalizar el cableado.
Dimensiones exteriores
| Dimensión | Valor (mm) |
|---|---|
| Altura total | Aprox. 580 |
| Ancho de la base | Aprox. 160 |
| Largo de la base | Aprox. 220 |
| Separación de orificios de montaje (L × A) | 190 × 130 |
| Diámetro de los orificios para pernos | Φ 14 |
| Distancia de fuga | ≥ 375 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión (p. ej., 10000/100 V) según la tensión del sistema y los requisitos del equipo secundario.
- Elija la clase de precisión (0,2 para facturación, 0,5 para medición general, 6P para protección) según las necesidades de la aplicación.
- Asegúrese de que la potencia nominal (VA) supere la carga total conectada, incluyendo las cargas de los instrumentos y las pérdidas en los cables.
- Para funciones combinadas de medición y protección, especifique modelos de doble salida (p. ej., 10000/100/100 V).
- Verifique que las condiciones ambientales (temperatura, altitud ≤ 2000 m, grado de contaminación II) coincidan con las especificaciones de servicio.
Preguntas Frecuentes
Q1: ¿Cómo se comporta en sistemas con neutro aislado?
Está diseñado específicamente para operar en sistemas de 10 kV con neutro aislado. Soporta vibraciones de 0,4g y ofrece alta resistencia a arcos eléctricos. Confirme los detalles de su red con nuestro equipo técnico.
Q2: ¿Qué clase de precisión elegir para medición de facturación?
Seleccione la clase 0,2 para aplicaciones de facturación de energía. Este modelo soporta una potencia secundaria nominal de 40 VA en dicha clase de precisión. Solicite el certificado de calibración correspondiente.
Q3: ¿Cuáles son los límites de temperatura y altitud de instalación?
El equipo opera entre -25 °C y +40 °C, hasta 2000 metros de altitud. Cumple con los requisitos para grado de contaminación clase II. Verifique las condiciones ambientales de su subestación antes de la compra.
Q4: ¿Por qué usar resina epoxi en este transformador de 10 kV?
La resina epoxi garantiza excelente resistencia al envejecimiento, rayos UV y arcos eléctricos. Es ideal para instalaciones exteriores expuestas a condiciones ambientales severas. Pida la ficha técnica detallada del material.
Q5: ¿Cuándo se deben solicitar relaciones de tensión personalizadas?
La relación estándar es 10000/100 V. Si su proyecto requiere otras relaciones de tensión, la fabricación se realiza bajo pedido específico. Contacte con el departamento comercial para evaluar su requerimiento.
Q6: ¿Se puede instalar en exteriores con contaminación clase II?
Sí, su diseño en resina epoxi soporta instalaciones exteriores con grado de contaminación clase II. Protege eficazmente contra factores ambientales y envejecimiento prematuro. Consulte las especificaciones de montaje con nuestros ingenieros.
Q7: ¿Qué pruebas de fábrica se incluyen antes del envío?
Se ejecutan pruebas de rutina según normas aplicables, incluyendo verificación de relación y niveles de aislamiento. Los informes se entregan junto con el equipo. Solicite información sobre certificaciones específicas para su proyecto.
