نظرة عامة

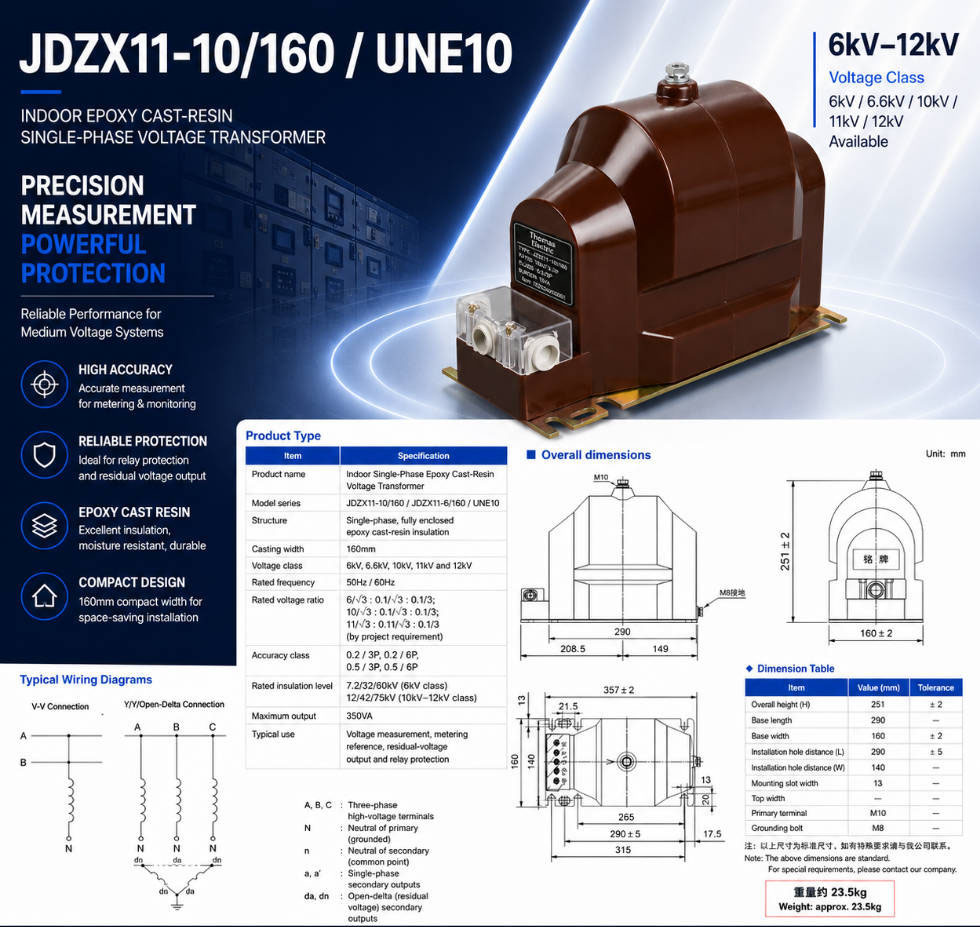

يُعد محول الجهد JDZX11-10/160 / UNE10 محولاً أحادي الطور من نوع راتنج الإيبوكسي المصبوب، مصممًا للتوصيل بين الطور والأرض في أنظمة التيار المتردد من فئة 6 كيلوفولت إلى 12 كيلوفولت ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بعازلية راتنج إيبوكسي مغلقة بالكامل، مما يوفر قوة عازلة عالية، ومقاومة للرطوبة، ومتانة ميكانيكية في بيئات الخزانات الداخلية.
يدعم هذا المحول وظائف القياس والحماية معًا، حيث تبلغ درجات دقته 0.2 أو 0.5 للقياس، و3P أو 6P لتطبيقات جهد البقيّة والحماية. وهو مناسب لقياس الجهد، والمرجع في عدادات الطاقة، والحماية بواسطة المرحلات، وكشف الأعطال الأرضية في التوصيلات من نوع Y/Y/مثلث مفتوح، وفقًا لمعايير IEC للاستخدام في الهند، وجنوب شرق آسيا، والشرق الأوسط، وأفريقيا، وأسواق دولية أخرى.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 6 كيلوفولت، 6.6 كيلوفولت، 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| التردد المصنّف | 50 هرتز / 60 هرتز |
| مستوى العزل (لفئة 10–12 كيلوفولت) | 12/42/75 كيلوفولت |
| مستوى العزل (لفئة 6 كيلوفولت) | 7.2/32/60 كيلوفولت |
| نسبة الجهد المصنّفة | 10/√3 : 0.1/√3 : 0.1/3 (نموذجي)؛ غيرها حسب الطلب |
| درجة الدقة | 0.2 / 3P، 0.2 / 6P، 0.5 / 3P، 0.5 / 6P |
| أقصى خرج | 350 فولت أمبير |
| توصيل الابتدائي | بين الطور والأرض |
| اللفات الثانوية | قياس + جهد بقيّة (مثلث مفتوح) |
| البناء | راتنج إيبوكسي مصبوب، مغلق بالكامل |
| التطبيق | القياس، الحماية، مراقبة الجهد، كشف الأعطال الأرضية |
| الاستخدام الداخلي | نعم، في خزانات الجهد المتوسط |
ترميز الموديل
- J: محول جهد / محول جهدي
- D: هيكل أحادي الطور
- Z: عزل مصبوب من راتنج الإيبوكسي
- X: نوع بين الطور والأرض مع وظيفة جهد البقيّة
- 11: رمز تسلسلي للتصميم لهيكل مدمج مغلق بالكامل من راتنج الإيبوكسي
- 10: جهد كتالوجي مرجعي 10 كيلوفولت؛ ينطبق أيضًا على فئة 11 كيلوفولت/12 كيلوفولت مع تأكيد مستوى العزل
- 160: عرض جسم الراتنج المصبوب بالأممتر
- UNE10: مرجع موديل مكافئ لتطبيقات المحولات الجهدية الداخلية المدمجة
البناء
يتميز محول الجهد JDZX11-10/160 / UNE10 ببناء مونوليتيكي (كتلة واحدة) مغلق بالكامل من راتنج الإيبوكسي، يغلف كلًا من القلب المغناطيسي واللفات. يلغي نظام العزل الصلب هذا الفراغات الهوائية، ويحسّن أداء التفريغ الجزئي، ويوفر مقاومة ممتازة للرطوبة والغبار والتآكل الكيميائي. تم دمج أطراف الابتدائي والثانوي داخل جسم الراتنج مع علامات واضحة لتوصيل آمن وموثوق. يتوفر طرف تأريض مخصص على الحافة السفلية لأرضية المعدات. يسمح عرض الجسم المدمج البالغ 160 مم بتثبيته في حجرات الخزانات ذات المساحة المحدودة مع الحفاظ على مسافات الزحف والتفريغ القياسية المتوافقة مع مستوى العزل المصنّف.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -25°م إلى +40°م
- بيئة التثبيت: داخلي
المعايير الفنية
محول الجهد JDZX11-10/160 / UNE10 هو محول جهد حثي أحادي الطور داخلي مغلق بالكامل من راتنج الإيبوكسي، مصمم لأنظمة فئة 6 كيلوفولت إلى 12 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -25°م إلى +40°م، ويتبع معايير IEC 61869-3 وIEC 61869-1 وGB/T 20840.3-2013 وغيرها من المعايير ذات الصلة، ويدعم خرجًا مصنّفًا يصل إلى 60 فولت أمبير لكل درجة دقة مع مرجع أقصى خرج 350 فولت أمبير.
| النوع | نسبة الجهد (كيلوفولت) |
العزل المصنّف (كيلوفولت) |
درجة الدقة / الخرج المصنّف (فولت أمبير) |
أقصى خرج (فولت أمبير) |
|---|---|---|---|---|
| JDZX10-6/160 | 6/√3 : 0.1/√3 : 0.1/3 | 7.2/32/60 | 0.2/3P—15/60 0.2/6P—15/60 |
350 |
| 6.3/√3 : 0.1/√3 : 0.1/3 | 0.5/3P—30/60 0.5/6P—30/60 |
|||
| JDZX10-10/160 | 10/√3 : 0.1/√3 : 0.1/3 | 12/42/75 | 0.2/3P—15/60 0.2/6P—15/60 |
350 |
| 11/√3 : 0.11/√3 : 0.1/3 | 0.5/3P—30/60 0.5/6P—30/60 |
التركيب والتوصيلات
مخطط التثبيت
يتم تركيب محول الجهد JDZX11-10/160 / UNE10 داخل خزانات الجهد المتوسط الداخلية باستخدام القاعدة السفلية للتثبيت. تأكد من وجود مسافة كافية لطرف الابتدائي العلوي، وتحقق من محاذاة ثقوب التثبيت مع لوحة القاعدة. تأكد من اتجاه الأطراف الثانوية، وموضع برغي التأريض، وطريقة توصيل جهد البقيّة قبل التثبيت.
مخطط التوصيل
يوضح مخطط التوصيل العلامات القياسية للأطراف الخاصة بالقياس بين الطور والأرض والخرج الاختياري لجهد البقيّة. يتصل الطرف الابتدائي (P1) بشريط الحافلة عالي الجهد. تشمل الأطراف الثانوية a1-n1 للقياس/الحماية الرئيسية (مثل 100/√3 فولت) وda-dn لجهد البقيّة (مثل 100/3 فولت). الأطراف n1 وdn متصلة داخليًا بنقطة التأريض. يجب أن يتبع التوصيل متطلبات المشروع الخاصة بدرجة الدقة، والخرج المصنّف، وتوصيل النظام.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الطور-إلى-الأرض من جهد النظام الفعلي. تأكد من القيم الابتدائية 6/√3، 6.3/√3، 6.6/√3، 10/√3، 11/√3 أو 12/√3 والقيم الثانوية المطلوبة 100 فولت/110 فولت.
- اختر مخارج القياس والحماية بشكل منفصل. حدّد 0.2 عند 15 فولت أمبير أو 0.5 عند 30 فولت أمبير، بالإضافة إلى لفّة بقيّة من نوع 3P أو 6P عند 60 فولت أمبير.
- حدّد معامل الجهد المصنّف ومدته. هذا المعامل الأساسي لمحولات الجهد بين الطور والأرض غير مذكور ويجب أن يتوافق مع تأريض نقطة التعادل وزمن فصل العطل الأرضي في النظام.
- لا تعامل 350 فولت أمبير كحمل دقة. إنها قيمة مرجعية للحد الأقصى من الخرج الحراري، وليست الحمل الذي تُضمن عنده أداء درجات الدقة 0.2/0.5 أو 3P/6P.
- افحص التأريض والتثبيت المدمج. تأكد من عرض الجسم 160 مم، القاعدة، المسافات الآمنة، مخطط A/N-a/n-da/dn، أي تأريض داخلي لـ n/dn، الصمامات وإمكانية الوصول للأطراف.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول الجهد هذا في أنظمة 11 كيلوفولت؟
نعم، يمكن استخدامه في أنظمة 6 إلى 12 كيلوفولت. يتبع المحول معايير IEC 61869-3 ويوفر عزلًا مصنفًا 12/42/75 كيلوفولت. يرجى تأكيد جهد النظام للمصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لقياسات الفوترة. يوفر المحول خرجًا مصنفًا 15 فولت أمبير لهذه الفئة. راجع جدول المواصفات أو تواصل معنا لتخصيص الخرج.
Q3: ما هي ظروف التركيب ودرجة الحرارة المسموح بها؟
المحول مصمم للتركيب الداخلي فقط. يعمل بكفاءة ضمن نطاق درجة حرارة محيط من -25°م إلى +40°م. تأكد من ملاءمة بيئة التركيب قبل الطلب.
Q4: هل يمكن تخصيص الخرج المصنف ودرجة الدقة؟
نعم، الخرج المصنف القياسي يصل إلى 60 فولت أمبير لكل درجة دقة. إذا تجاوزت متطلباتك هذه الحدود، يتم تخصيصها بموجب اتفاق بين المصنّع والمشتري.
Q5: ما هي المعايير الدولية التي يتوافق معها هذا المحول؟
يتوافق المحول مع معايير IEC 61869-3 و IEC 61869-1 والمعيار الصيني GB/T 20840.3-2013. اطلب شهادات المطابقة من المورد عند تقديم طلب الشراء.
Q6: ما هي مادة عزل محول الجهد JDZX11-10/160؟
المحول مغلق بالكامل ومصنوع من راتنج الإيبوكسي. يوفر هذا التصميم حماية ممتازة وعزلاً موثوقاً للتركيبات الداخلية في لوحات التوزيع.
Q7: كيف يتم تحديد أقصى خرج للمحول الثانوي؟
أقصى خرج مسموح للمحول هو 350 فولت أمبير. يجب ألا يتجاوز الحمل الفعلي هذه القيمة لضمان الأداء الآمن.
