Descripción general

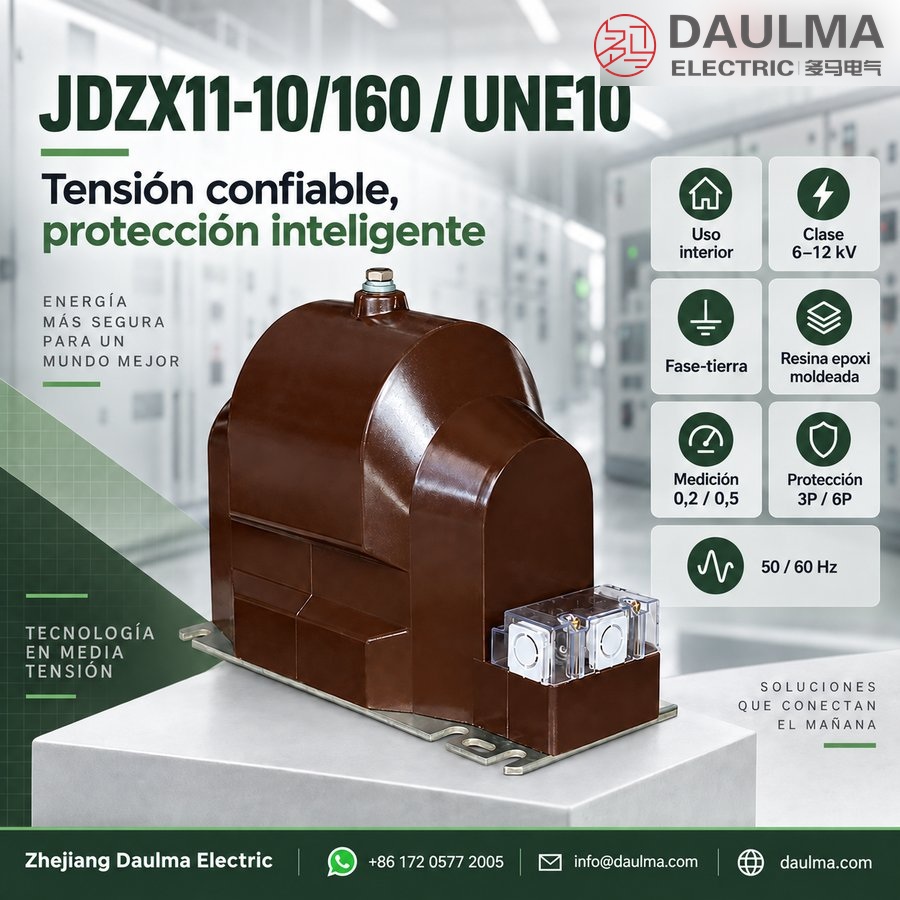

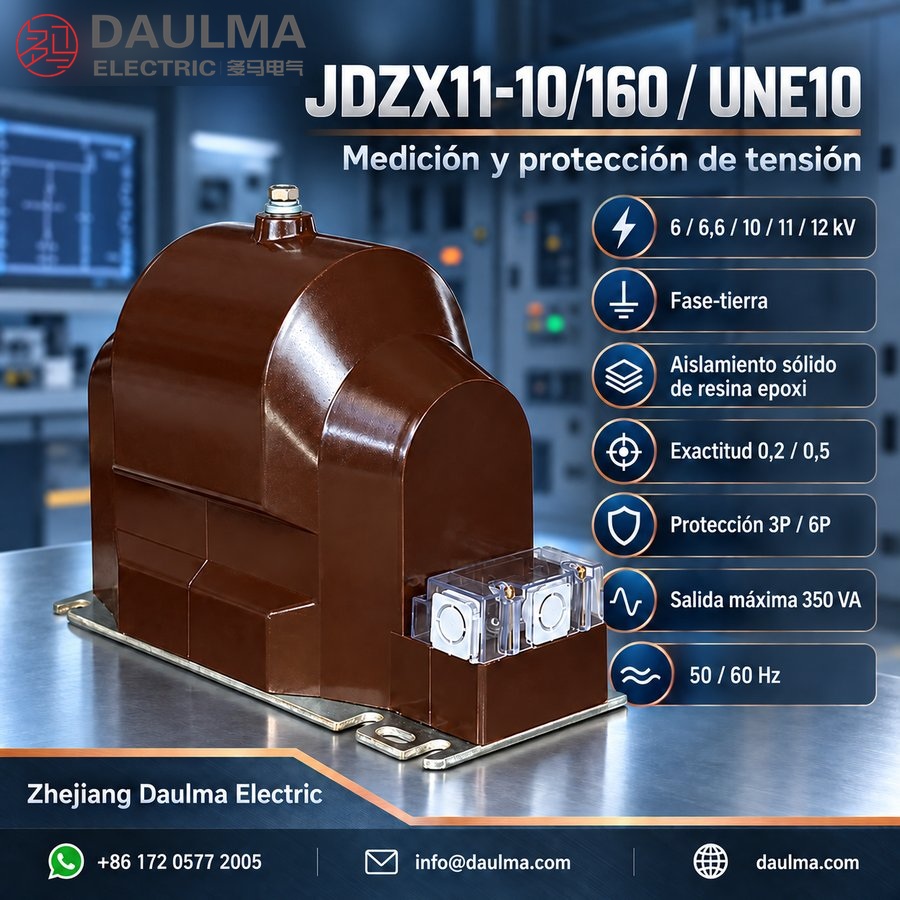

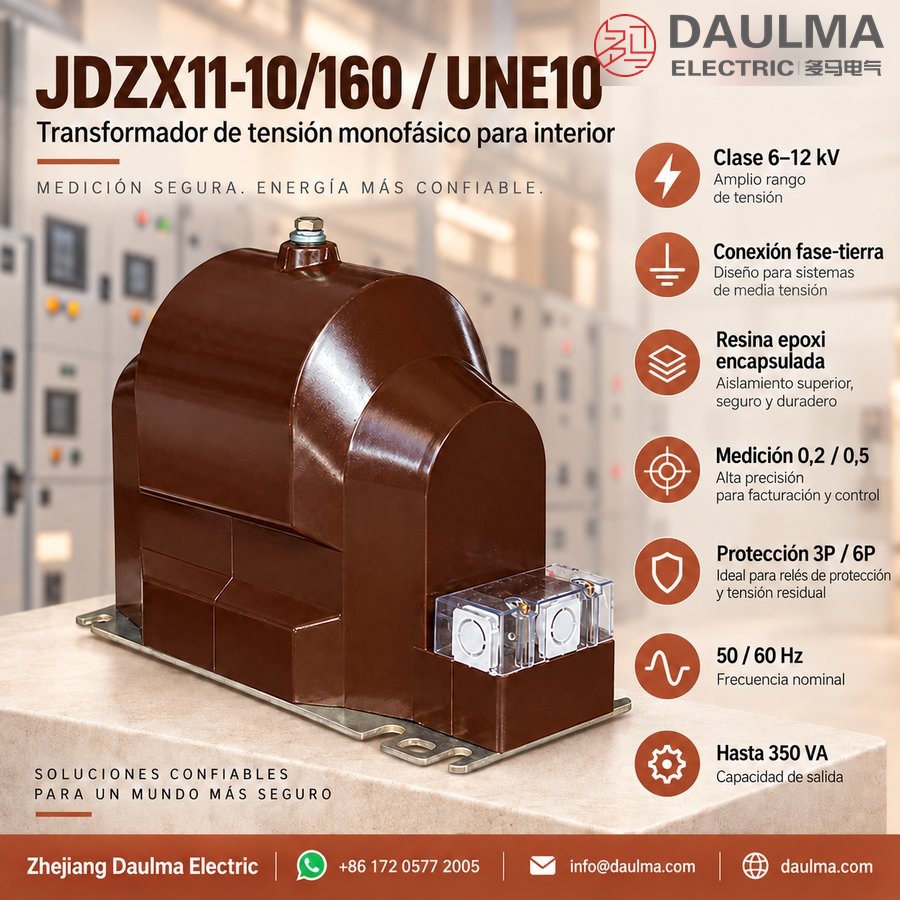

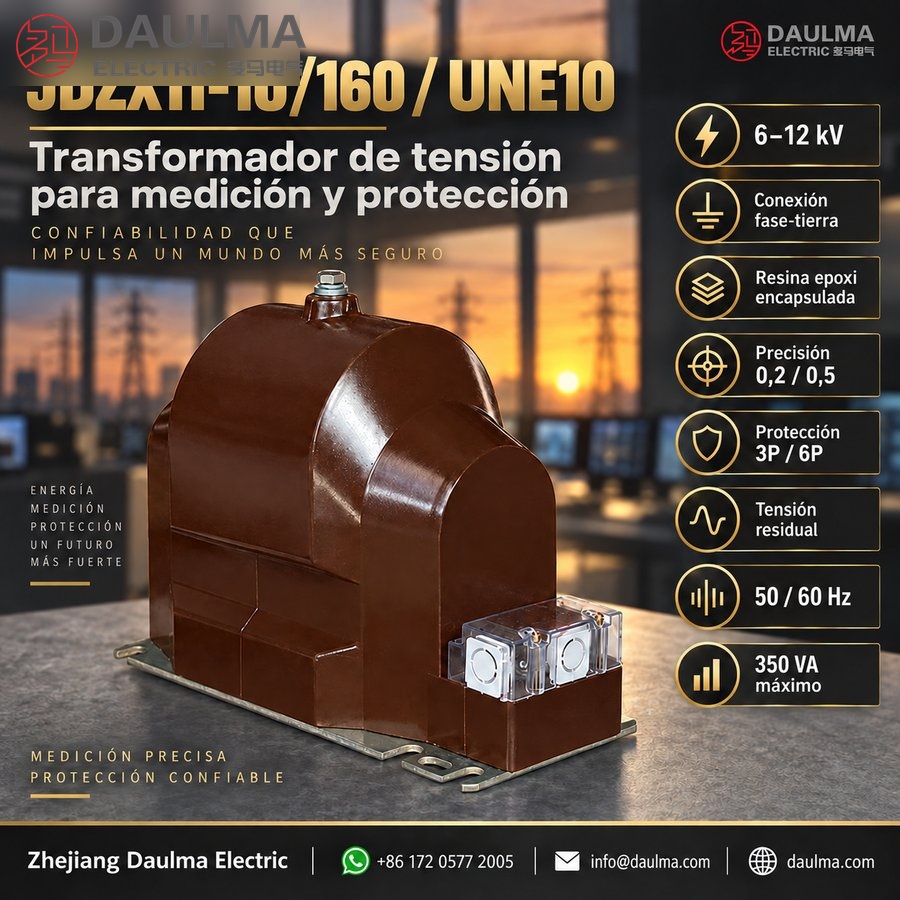

El JDZX11-10/160 / UNE10 es un transformador de tensión monofásico para interiores, con aislamiento en resina epoxi moldeada, diseñado para conexión fase-tierra en sistemas de corriente alterna de clase 6 kV a 12 kV que operan a 50 Hz o 60 Hz. Cuenta con aislamiento totalmente encapsulado en resina epoxi, lo que proporciona alta rigidez dieléctrica, resistencia a la humedad y durabilidad mecánica en entornos de celdas de media tensión para interiores.
Este transformador de tensión admite funciones combinadas de medición y protección, con clases de precisión 0,2 o 0,5 para medición, y 3P o 6P para aplicaciones de tensión residual y protección. Es adecuado para medición de tensión, referencia en medición de energía, protección mediante relés y detección de falla a tierra en configuraciones Y/Y/triángulo abierto, cumpliendo con las normas IEC para su uso en India, el sudeste asiático, Oriente Medio, África y otros mercados internacionales.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 6 kV, 6,6 kV, 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Nivel de aislamiento (clase 10–12 kV) | 12/42/75 kV |
| Nivel de aislamiento (clase 6 kV) | 7,2/32/60 kV |
| Relación nominal de tensión | 10/√3 : 0,1/√3 : 0,1/3 (típica); otras bajo requerimiento |
| Clase de precisión | 0,2 / 3P, 0,2 / 6P, 0,5 / 3P, 0,5 / 6P |
| Salida máxima | 350 VA |
| Conexión primaria | Fase-tierra |
| Devanados secundarios | Medición + tensión residual (triángulo abierto) |
| Construcción | Resina epoxi moldeada, totalmente encapsulada |
| Aplicación | Medición, protección, monitoreo de tensión, detección de falla a tierra |
| Uso en interiores | Sí, en celdas de media tensión |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- D: Estructura monofásica
- Z: Aislamiento moldeado en resina epoxi
- X: Tipo fase-tierra con función de tensión residual
- 11: Código de secuencia de diseño para estructura compacta totalmente encapsulada en resina moldeada
- 10: Referencia de tensión nominal de catálogo de 10 kV; también aplicable a clase 11 kV/12 kV con aislamiento confirmado
- 160: Ancho del cuerpo en resina moldeada en milímetros
- UNE10: Referencia de modelo equivalente para aplicaciones compactas de transformadores de tensión en interiores
Construcción
El JDZX11-10/160 / UNE10 presenta una construcción monolítica, totalmente encapsulada en resina epoxi moldeada, que envuelve tanto el núcleo magnético como los devanados. Este sistema de aislamiento sólido elimina huecos de aire, mejora el rendimiento frente a descargas parciales y ofrece excelente resistencia a la humedad, el polvo y la corrosión química. Los terminales primarios y secundarios están integrados en el cuerpo de resina con marcas claras para conexiones seguras y confiables. Se incluye un borne de puesta a tierra dedicado en la brida base para la conexión de tierra del equipo. El ancho compacto del cuerpo de 160 mm permite su instalación en compartimentos de celdas con espacio limitado, manteniendo al mismo tiempo el cumplimiento de las distancias mínimas de fuga y separación exigidas para su nivel nominal de aislamiento.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Ambiente de instalación: Interior
Parámetros técnicos
El JDZX11-10/160 / UNE10 es un transformador inductivo de tensión monofásico para interiores, totalmente encapsulado en resina epoxi moldeada, diseñado para sistemas de clase 6 kV a 12 kV. Opera en un rango de temperatura ambiente de -25 °C a +40 °C, cumple con las normas IEC 61869-3, IEC 61869-1, GB/T 20840.3-2013 y otras normas relevantes, y admite potencias nominales de hasta 60 VA por clase de precisión, con una referencia máxima de salida de 350 VA.
| Tipo | Relación de tensión (kV) |
Aislamiento nominal (kV) |
Clase de precisión / Potencia nominal (VA) |
Salida máxima (VA) |
|---|---|---|---|---|
| JDZX10-6/160 | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 6,3/√3 : 0,1/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
|||
| JDZX10-10/160 | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| 11/√3 : 0,11/√3 : 0,1/3 | 0,5/3P—30/60 0,5/6P—30/60 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZX11-10/160 / UNE10 se instala dentro de celdas de media tensión para interiores mediante la base inferior de montaje. Asegúrese de disponer de espacio suficiente para el terminal primario superior y verifique la alineación de los orificios de montaje con la placa base. Confirme la orientación de los terminales secundarios, la posición del tornillo de puesta a tierra y el método de cableado de la tensión residual antes de la instalación.
Diagrama de conexiones
El diagrama de conexiones muestra las marcas estándar de terminales para medición fase-tierra y salida opcional de tensión residual. El terminal primario (P1) se conecta a la barra colectora de alta tensión. Los terminales secundarios incluyen a1-n1 para medición/protección principal (por ejemplo, 100/√3 V) y da-dn para tensión residual (por ejemplo, 100/3 V). Los terminales n1 y dn están conectados internamente al punto de puesta a tierra. El cableado debe seguir los requisitos específicos del proyecto en cuanto a clase de precisión, potencia nominal y configuración del sistema.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación fase-tierra según la tensión real del sistema. Confirme si se requiere primario 6/√3, 6,3/√3, 6,6/√3, 10/√3, 11/√3 o 12/√3 y los valores secundarios requeridos de 100 V/110 V.
- Elija por separado las salidas para medición y protección. Especifique 0,2 a 15 VA o 0,5 a 30 VA, más un devanado residual 3P o 6P a 60 VA.
- Especifique el factor de tensión nominal y su duración. Este parámetro esencial para transformadores fase-tierra no está indicado y debe coincidir con la puesta a tierra del neutro del sistema y el tiempo de eliminación de falla a tierra.
- No considere los 350 VA como carga de precisión. Es una referencia térmica máxima, no la carga a la cual se garantiza el desempeño 0,2/0,5 o 3P/6P.
- Verifique la puesta a tierra y la instalación compacta. Confirme el ancho del cuerpo de 160 mm, la base, las distancias de seguridad, el diagrama A/N-a/n-da/dn, la puesta a tierra interna de n/dn, fusibles y acceso a terminales.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en redes de 11 kV?
Sí, sujeto a confirmación del proyecto. El modelo JDZX10-10/160 soporta tensiones de 10 kV y 11 kV con aislamiento nominal de 12/42/75 kV. Especifique la tensión del sistema al solicitar.
Q2: ¿Qué clase de precisión se requiere para mediciones de facturación?
Seleccione la clase 0,2 para aplicaciones de medición y facturación. Garantiza alta precisión según la norma IEC 61869-3 con potencias nominales de 15 VA o 60 VA. Consulte al fabricante para calibración.
Q3: ¿Cuáles son los límites de temperatura para la instalación interior?
El equipo opera en un rango de temperatura ambiente de -25 °C a +40 °C. Al estar totalmente encapsulado en resina epoxi, está diseñado exclusivamente para instalación en interiores.
Q4: ¿Qué normas internacionales cumple este transformador de tensión monofásico?
Cumple con las normas IEC 61869-3, IEC 61869-1 y GB/T 20840.3-2013. Solicite los certificados de tipo y los informes de pruebas de fábrica específicos para su licitación.
Q5: ¿Cuál es la potencia máxima de salida disponible para este equipo?
La referencia máxima de salida es de 350 VA, con potencias nominales de hasta 60 VA según la clase de precisión. Contacte para confirmar configuraciones personalizadas de relación de tensión.
Q6: ¿Para qué tipo de celdas de media tensión se utiliza este equipo?
Se utiliza en celdas de media tensión y aparamenta interior de 6 kV a 12 kV. Es un transformador inductivo monofásico ideal para sistemas de protección y medición.
Q7: ¿Cuál es el nivel de aislamiento nominal para la versión de 6 kV?
Para el modelo JDZX10-6/160, el aislamiento nominal es de 7,2/32/60 kV. Esto garantiza la coordinación de aislamiento adecuada para sistemas de clase 6 kV y 6,3 kV.
