نظرة عامة
سلسلة JDZ9-10 و JDZX(F)9-10G هي محولات جهد كهرومغناطيسية أحادية الطور وثنائية اللف، مصممة للقياس الدقيق للجهد، وقياس الطاقة، وحماية الترحيل في أنظمة طاقة التيار المتردد الداخلية بجهد 6-12 كيلو فولت. تعمل وفقاً لقانون فاراداي للحث الكهرومغناطيسي، وتوفر إشارات ثانوية معزولة جلفانياً تتناسب مع الجهد الأولي، مما يضمن مراقبة آمنة وموثوقة للنظام.
تتميز هذه الوحدات ببناء مصبوب بالكامل من راتنج الإيبوكسي المغلق، مما يوفر قوة عزل كهربائي فائقة، ومقاومة للرطوبة، ومتانة ميكانيكية للتشغيل الداخلي طويل الأمد في مفاتيح التوزيع. يتيح التصميم المدمج من نوع العمود التكامل السهل في لوحات الجهد المتوسط ذات المساحة المحدودة مع الحفاظ على الخلوصات الكهربائية المطلوبة.
لقطة التصنيفات الرئيسية
| المعلمة | القيمة |
|---|---|
| فئة جهد النظام | 10 kV (يدعم 6 kV) |
| التردد المقنن | 50 Hz (60 Hz عند الطلب) |
| الجهد الثانوي المقنن | 100 V أو 100/√3 V |
| فئات الدقة | 0.2 / 0.5 (للقياس)، 3P (للحماية) |
| الحمل المقنن | لكل لف، حسب المواصفات (VA) |
| معامل قدرة الحمل | cos phi = 0.8 (متأخر) |
| مستوى العزل | حسب المعيار (على سبيل المثال، 12/42/75 kV) |
| التفريغ الجزئي | حسب GB 1207-1997 إذا تم تحديده |
| متغيرات التكوين | JDZ9-10 (أساسي)، JDZX(F)9-10G (مع لف متبقي) |
| المعايير المعمول بها | IEC 61869-3, GB/T 20840.3 |

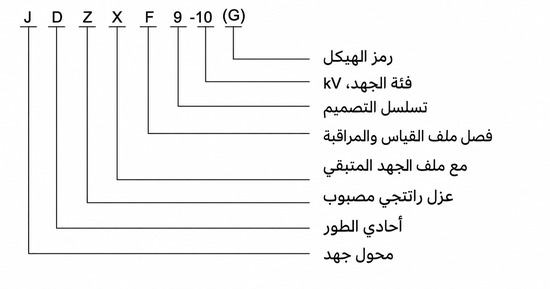

تسمية الطراز
- J : محول الجهد (VT/PT)
- D : تكوين أحادي الطور
- Z : نوع داعم داخلي (عمودي)
- X : مع لف الجهد المتبقي (كشف خطأ التأريض)
- (F) : تسمية المتغير
- 9 : رمز التصميم
- 10 : فئة الجهد (kV)
- G : متغير محسن أو معدل

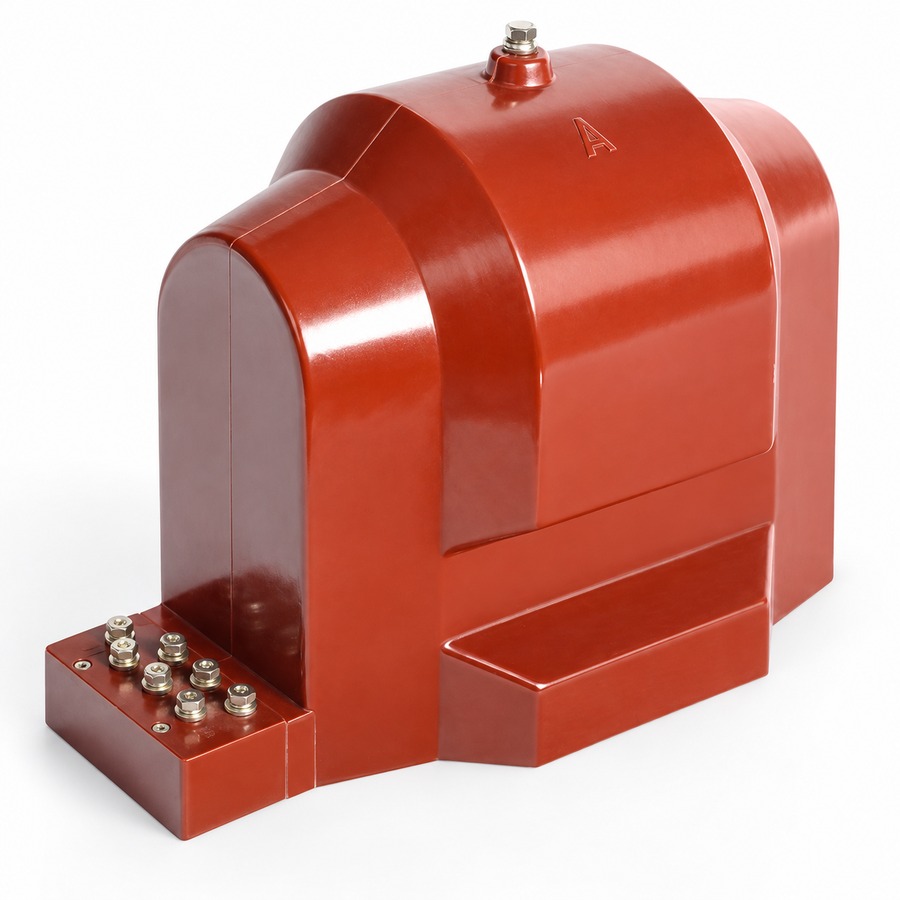

البناء
يستخدم المحول قلباً مغناطيسياً من الفولاذ السيليكوني عالي النفاذية مع ملفات أولية وثانوية ملفوفة بدقة، ومغلفة بالكامل براتنج الإيبوكسي. يضمن هذا البناء المصبوب سلامة عزل ممتازة، ومقاومة للدورات الحرارية، والرطوبة، والتلوث، مما يجعله مثالياً للبيئات الداخلية. تتضمن قاعدة التركيب من نوع العمود أربعة ثقوب مسامير للتركيب الآمن في حجرات مفاتيح التوزيع.
يتيح صندوق طرفي ثانوي متكامل إدخال الكابلات من الجانبين لأسلاك مرنة. تتبع علامات الطرفية اصطلاحات القطبية القياسية (A/a موجب في نفس الوقت). التصميم خالٍ من الصيانة في الظروف العادية، ولا يتطلب سوى تنظيف السطح بشكل دوري للحفاظ على الأداء على مدى عقود من الخدمة.
المعطيات التقنية
ظروف الخدمة
- بيئة التركيب: داخلي فقط
- الارتفاع: <= 1000 m (متغيرات المرتفعات العالية عند الطلب)
- درجة الحرارة المحيطة: -5 deg C إلى +40 deg C
- الرطوبة النسبية: <= 85% عند +20 deg C
- درجة التلوث: الفئة II أو III حسب IEC 60664
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والغبار، والوسائط المتفجرة؛ بدون اهتزاز شديد
- التردد المقنن: 50 Hz (60 Hz متاح عند الطلب)
البيانات الفنية
| النوع | نسبة الجهد المقنن (V) | فئة الدقة والخرج المقنن (VA) | خرج الحد (VA) | مستوى العزل المقنن (kV) | |||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JDZ9-10 | 10000/100 | 30 | 100 | 200 | 600 | 12/42/75 | |
| JDZF9-10 | 10000/100/100 | 20 | 20 | 80 | 2 x 300 | 12/42/75 | |
| JDZX9-10G | 10000/
3/100/√3/100/3
|
20 | 30 | 100 | 100 | 500 | 12/42/75 |
التركيب والتوصيلات

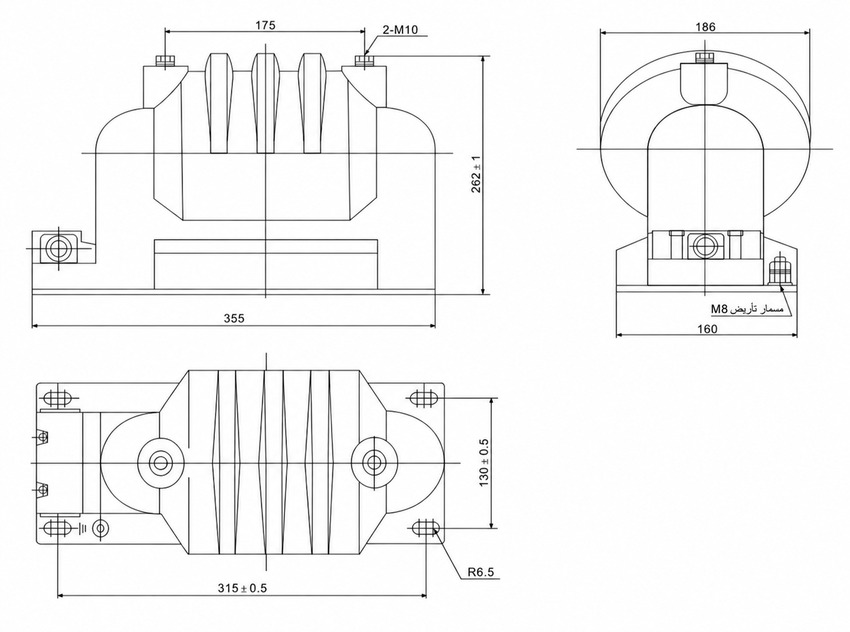

مخطط التركيب
قم بتركيب المحول عمودياً باستخدام ثقوب مسامير لوحة القاعدة الأربعة. تتصل الأطراف الأولية مباشرة بقضيب التوصيل أو موصل مفتاح التوزيع. يتم توجيه الأسلاك الثانوية عبر صندوق الطرفي المتكامل، والذي يدعم إدخال الكابلات من أي جانب. حافظ على مسافات الخلوص الدنيا للعزل، وتبديد الحرارة، والامتثال للسلامة وفقاً للوائح المحلية.
الأبعاد الخارجية
| الطراز | الارتفاع (mm) | عرض القاعدة (mm) | نمط ثقب المسمار (mm) | فتحات التركيب phi (mm) |
|---|---|---|---|---|
| JDZ9-10 / JDZX9-10G | تقريباً 380 | تقريباً 160 | 120 x 120 | 12 |
| JDZ9-6 / JDZX9-6G | تقريباً 320 | تقريباً 140 | 100 x 100 | 10 |
| JDZ9-3 / JDZX9-3G | تقريباً 260 | تقريباً 120 | 80 x 80 | 8 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد الجهد الأولي بناءً على النظام الاسمي (على سبيل المثال، 10 kV خط إلى أرض أو خط إلى خط).
- اختر الجهد الثانوي: 100 V لأنظمة الطور إلى الطور، 100/√3 V لتطبيقات الطور إلى الأرض.
- حدد فئة الدقة حسب الوظيفة: 0.2 أو 0.5 لقياس الإيرادات؛ 3P أو 6P لمرحلات الحماية.
- احسب إجمالي الحمل (VA) لكل لف بما في ذلك عدادات القياس، والمرحلات، وفقدان ممانعة الأسلاك.
- اختر JDZX(F)9-10G إذا كان كشف خطأ التأريض عبر لف الجهد المتبقي مطلوباً.
الأسئلة الشائعة
س1: هل يمكن تركيب محول الجهد JDZ9-10 في بيئة خارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والغبار والاهتزازات الشديدة. يرجى التأكد من توفر هذه الشروط قبل الطلب.
س2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لضمان قياسات دقيقة. يوفر الطراز JDZ9-10 خرجاً مقنناً يبلغ 30 فولت أمبير عند هذه الفئة. تواصل معنا لتأكيد معايرة المصنع.
س3: متى يتم توفير المحول بتردد 60 هرتز؟
يتم توفيره عند الطلب الخاص للمشاريع الدولية، حيث أن التردد القياسي هو 50 هرتز. يجب تحديد متطلبات النظام بوضوح في طلب الشراء لضمان التصنيع الصحيح.
س4: ما هو مستوى العزل المقنن لمحول JDZ9-10؟
مستوى العزل المقنن هو 12/42/75 كيلو فولت. هذا يضمن أداءً آمناً في أنظمة الجهد 10 كيلو فولت حسب المعايير الدولية. راجع الكتيب الفني لمزيد من التفاصيل.
س5: كيف يمكن استخدام المحول في المناطق المرتفعة فوق 1000 متر؟
التصميم القياسي يدعم ارتفاعات تصل إلى 1000 متر فقط. للمناطق الأعلى، يجب طلب متغيرات المرتفعات العالية وتخصيص العزل المناسب. يرجى التواصل مع المبيعات للحصول على عرض سعر مخصص.
س6: لماذا تُستخدم محولات الجهد JDZX9-10G في لوحات التوزيع؟
تُستخدم لتوفير عزل ممتاز ومقاومة للظروف البيئية في أنظمة 10 كيلو فولت الداخلية. تعتمد على راتنج الإيبوكسي عالي الجودة لضمان الأداء الآمن والمستقر.
