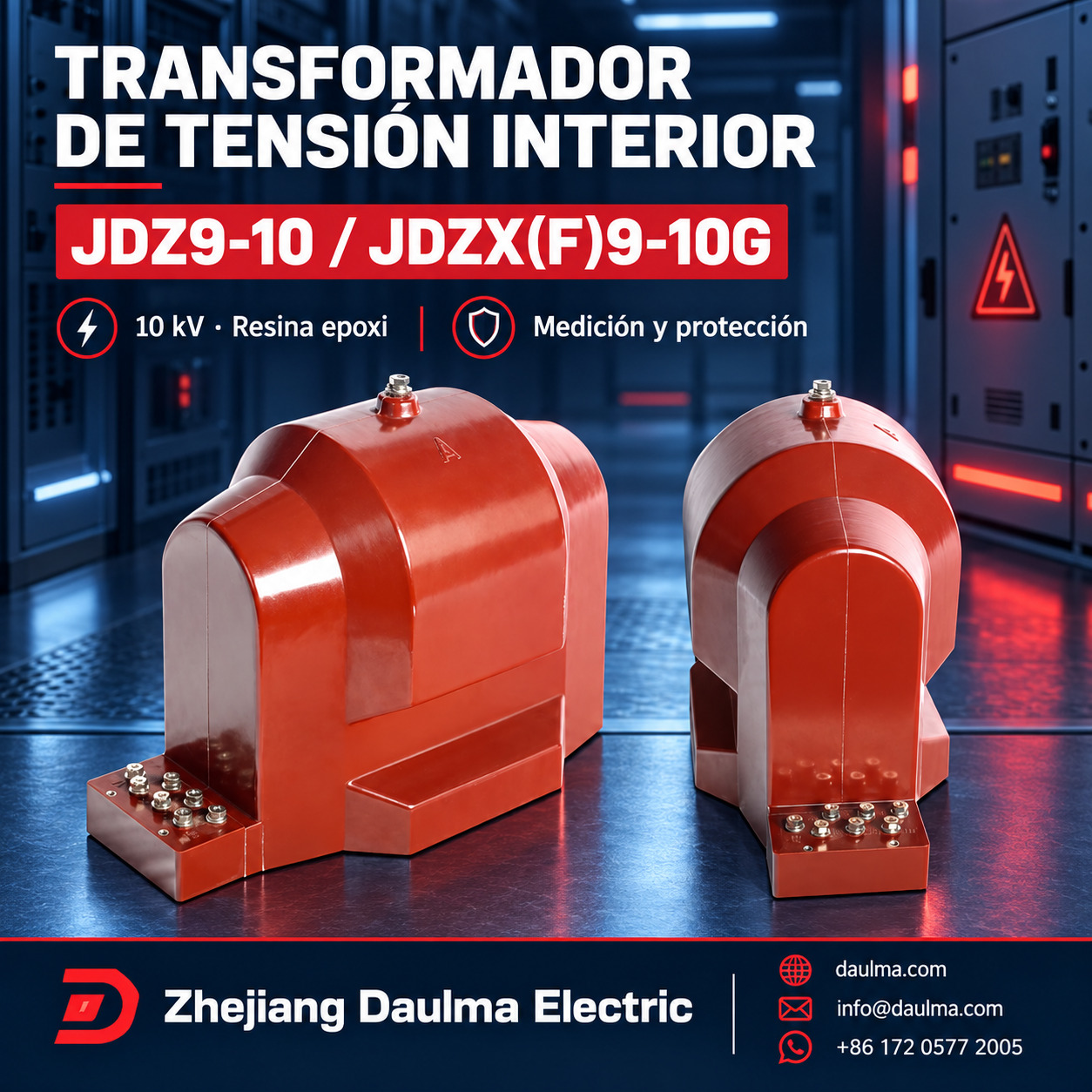

Descripción General
Las series JDZ9-10 y JDZX(F)9-10G son transformadores de tensión electromagnéticos monofásicos de doble devanado, diseñados para la medición precisa de tensión, medición de energía y protección por relés en sistemas de CA interiores de 6-12 kV. Funcionando bajo la ley de inducción electromagnética de Faraday, entregan señales secundarias aisladas galvánicamente proporcionales a la tensión primaria, garantizando una monitorización del sistema segura y fiable.
Estas unidades cuentan con una construcción totalmente encapsulada en resina epoxi, lo que proporciona una excelente rigidez dieléctrica, resistencia a la humedad y robustez mecánica para el funcionamiento a largo plazo en celdas de media tensión interiores. Su diseño compacto tipo poste permite una fácil integración en paneles de media tensión con espacio reducido, manteniendo las distancias de aislamiento eléctrico requeridas.
Resumen de Características Nominales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 10 kV (6 kV compatible) |
| Frecuencia nominal | 50 Hz (60 Hz bajo petición) |
| Tensión secundaria nominal | 100 V o 100/√3 V |
| Clases de precisión | 0.2 / 0.5 (medición), 3P (protección) |
| Carga nominal | Por devanado, según especificación (VA) |
| Factor de potencia de la carga | cos phi = 0.8 (en retraso) |
| Nivel de aislamiento | Según norma (ej., 12/42/75 kV) |
| Descarga parcial | Según GB 1207-1997 si se especifica |
| Variantes de configuración | JDZ9-10 (básica), JDZX(F)9-10G (con devanado residual) |
| Normas aplicables | IEC 61869-3, GB/T 20840.3 |

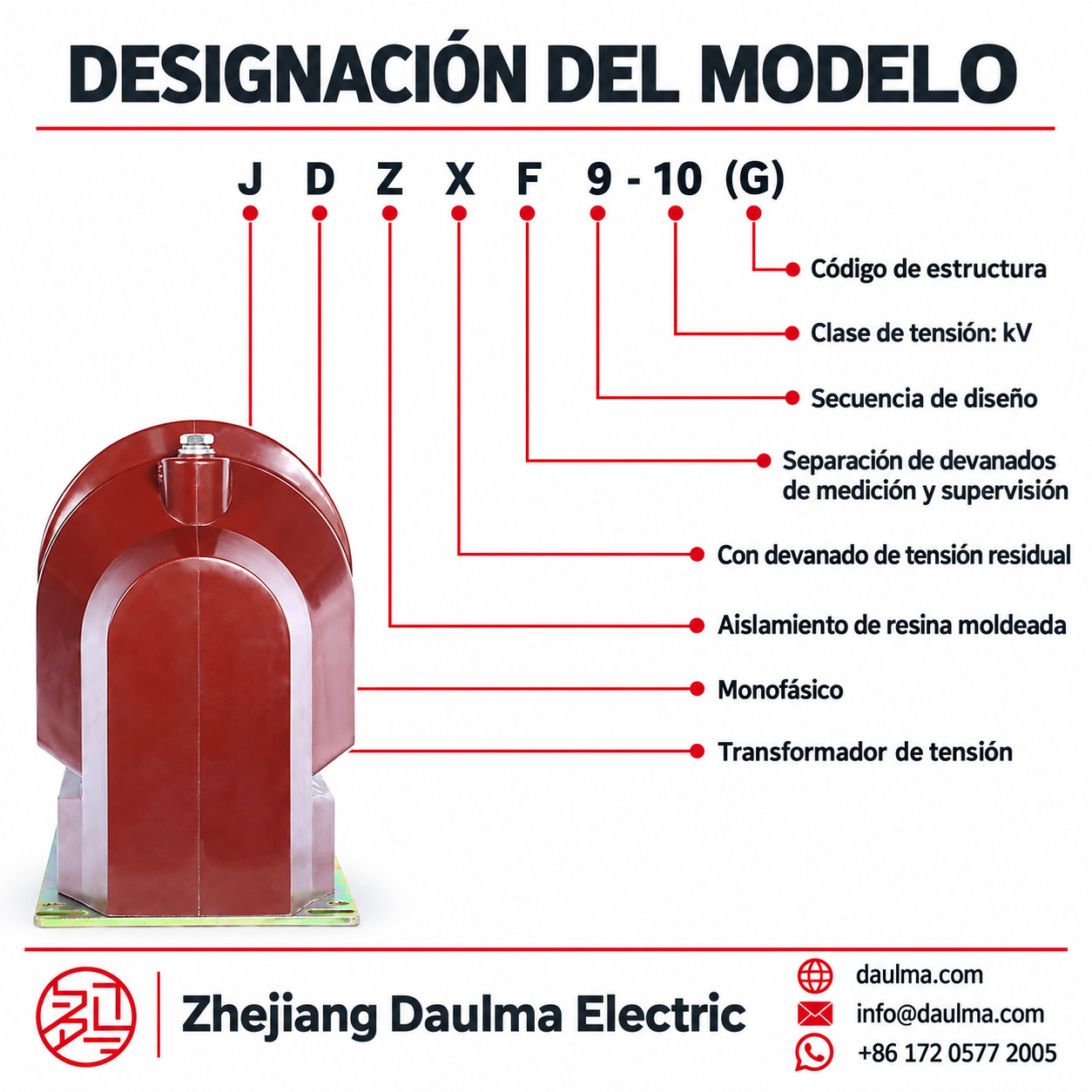

Designación del Modelo
- J : Transformador de tensión (VT/PT)
- D : Configuración monofásica
- Z : Tipo de apoyo interior (poste)
- X : Con devanado de tensión residual (detección de fallo a tierra)
- (F) : Designación de variante
- 9 : Código de diseño
- 10 : Clase de tensión (kV)
- G : Variante mejorada o modificada
Construcción
El transformador emplea un núcleo magnético de acero al silicio de alta permeabilidad con bobinas primaria y secundaria bobinadas con precisión, totalmente encapsuladas en resina epoxi. Esta construcción moldeada garantiza una excelente integridad de aislamiento, resistencia a los ciclos térmicos, la humedad y la contaminación, lo que lo hace ideal para entornos interiores. La base de montaje tipo poste incluye cuatro orificios para pernos para una instalación segura en celdas de aparamenta.
Una caja de bornes secundaria integrada permite la entrada de cables por ambos lados para un cableado flexible. Las marcas de los bornes siguen las convenciones estándar de polaridad (A/a positivos simultáneamente). El diseño está libre de mantenimiento en condiciones normales, requiriendo solo una limpieza periódica de la superficie para mantener el rendimiento durante décadas de servicio.
Parámetros técnicos
Condiciones de Servicio
- Entorno de instalación: Solo interior
- Altitud: <= 1000 m (variantes para alta altitud bajo petición)
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: <= 85% a +20 °C
- Grado de contaminación: Clase II o III según IEC 60664
- Condiciones ambientales: Libre de gases corrosivos, polvo, medios explosivos; sin vibraciones severas
- Frecuencia nominal: 50 Hz (60 Hz disponible bajo petición)
Datos Técnicos
| Tipo | Relación de Tensión Nominal (V) |
Clase de Precisión & Potencia Nominal (VA) |
Potencia Límite (VA) |
Nivel de Aislamiento Nominal (kV) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JDZ9-10 | 10000/100 | 30 | 100 | 200 | 600 | 12/42/75 | |
| JDZF9-10 | 10000/100/100 | 20 | 20 | 80 | 2 x 300 | 12/42/75 | |
| JDZX9-10G | 10000/
√3/100/√3/100/3
|
20 | 30 | 100 | 100 | 500 | 12/42/75 |
Instalación y cableado
Diagrama de Instalación
Monte el transformador verticalmente utilizando los cuatro orificios para pernos de la placa base. Los terminales primarios se conectan directamente a la barra colectora o al conductor de la celda. El cableado secundario se enruta a través de la caja de bornes integrada, que admite la entrada de cables por cualquier lado. Mantenga las distancias mínimas de aislamiento, disipación de calor y cumplimiento de seguridad según las normativas locales.
Dimensiones Generales
| Modelo | Altura (mm) | Ancho de Base (mm) | Patrón de Orificios para Pernos (mm) | Diámetro de Orificios de Montaje (mm) |
|---|---|---|---|---|
| JDZ9-10 / JDZX9-10G | Aprox. 380 | Aprox. 160 | 120 x 120 | 12 |
| JDZ9-6 / JDZX9-6G | Aprox. 320 | Aprox. 140 | 100 x 100 | 10 |
| JDZ9-3 / JDZX9-3G | Aprox. 260 | Aprox. 120 | 80 x 80 | 8 |
Selección y preguntas frecuentes
Guía de Selección
- Determine la tensión primaria según la nominal del sistema (ej., 10 kV fase-tierra o fase-fase).
- Seleccione la tensión secundaria: 100 V para sistemas fase-fase, 100/√3 V para aplicaciones fase-tierra.
- Especifique la clase de precisión según la función: 0.2 o 0.5 para facturación; 3P o 6P para relés de protección.
- Calcule la carga total (VA) para cada devanado, incluyendo medidores, relés y pérdidas por impedancia del cableado.
- Elija el JDZX(F)9-10G si se requiere detección de fallos a tierra mediante devanado de tensión residual.
Preguntas Frecuentes
Q1: ¿Se pueden instalar estos transformadores de 10kV en exteriores?
No, estos modelos son exclusivos para instalación en interior. Operan de -5 °C a +40 °C con humedad relativa ≤85%. Contacte con nosotros para evaluar alternativas de exterior.
Q2: ¿Qué clase de precisión elegir para medición de facturación?
Seleccione la clase 0.2 para aplicaciones de medición de facturación. El modelo JDZ9-10 ofrece 30 VA en esta clase según la tabla técnica. Confirme la carga conectada con nuestro equipo técnico.
Q3: ¿Es posible solicitar estos transformadores para sistemas de 60 Hz?
Sí, la frecuencia nominal estándar es 50 Hz, pero la versión de 60 Hz está disponible bajo petición. Especifique la frecuencia de su red al realizar el pedido. Solicite una cotización personalizada.
Q4: ¿Cuál es el nivel de aislamiento nominal de estos equipos?
El nivel de aislamiento nominal es de 12/42/75 kV para todos los modelos de la serie. Esto asegura una correcta coordinación de aislamiento en redes de 10 kV. Verifique los requisitos de su subestación.
Q5: ¿Funcionan correctamente a altitudes superiores a los 1000 metros?
La altitud estándar máxima es de 1000 m. Para instalaciones en alta montaña, existen variantes especiales disponibles bajo petición técnica. Envíe las coordenadas de su proyecto para confirmar la viabilidad.
Q6: ¿Para qué tipo de aplicaciones se utilizan estos transformadores de tensión?
Son transformadores de tensión electromagnéticos monofásicos diseñados para medición y protección en redes de 10 kV. Se integran en celdas de maniobra y cuadros de distribución interior. Consulte nuestro catálogo para más detalles.
