Überblick
Die Baureihen JDZ9-10 und JDZX(F)9-10G sind einphasige, zweifach gewickelte elektromagnetische Spannungswandler, die für genaue Spannungsmessung, Energiezählung und Relaisschutz in 6-12 kV Innenraum-Wechselstromnetzen konzipiert sind. Basierend auf dem Faradayschen Induktionsgesetz liefern sie galvanisch getrennte Sekundärsignale proportional zur Primärspannung und gewährleisten so eine sichere und zuverlässige Systemüberwachung.
Diese Geräte verfügen über eine vollständig gekapselte Epoxidharzverguss-Konstruktion, die überlegene dielektrische Festigkeit, Feuchtigkeitsbeständigkeit und mechanische Robustheit für den langfristigen Einsatz in Innenraum-Schaltanlagen bietet. Das kompakte Stützdesign ermöglicht eine einfache Integration in beengte Mittelspannungsschaltfelder unter Wahrung der erforderlichen elektrischen Abstände.
Wichtigste Nennwerte im Überblick
| Parameter | Wert |
|---|---|
| Systemspannungsklasse | 10 kV (6 kV unterstützt) |
| Nennfrequenz | 50 Hz (60 Hz auf Anfrage) |
| Nennsekundärspannung | 100 V oder 100/√3 V |
| Genauigkeitsklassen | 0.2 / 0.5 (Messung), 3P (Schutz) |
| Nennbürde | Pro Wicklung, wie angegeben (VA) |
| Bürdenleistungsfaktor | cos phi = 0.8 (induktiv) |
| Isolationspegel | Gemäß Norm (z. B. 12/42/75 kV) |
| Teilentladung | Gemäß GB 1207-1997, falls angegeben |
| Konfigurationsvarianten | JDZ9-10 (Basis), JDZX(F)9-10G (mit Restspannungswicklung) |
| Anwendbare Normen | IEC 61869-3, GB/T 20840.3 |
Modellbezeichnung
- J : Spannungswandler (VT/PT)
- D : Einphasige Konfiguration
- Z : Innenraum-Stützisolator-Typ (Ständerbauweise)
- X : Mit Restspannungswicklung (Erdschlusserkennung)
- (F) : Variantenbezeichnung
- 9 : Konstruktionscode
- 10 : Spannungsklasse (kV)
- G : Erweiterte oder modifizierte Variante
Konstruktion

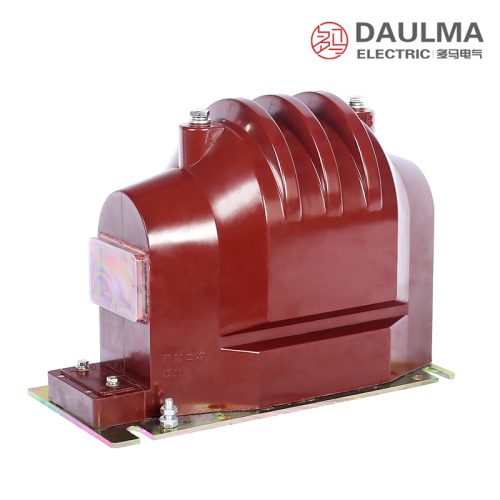

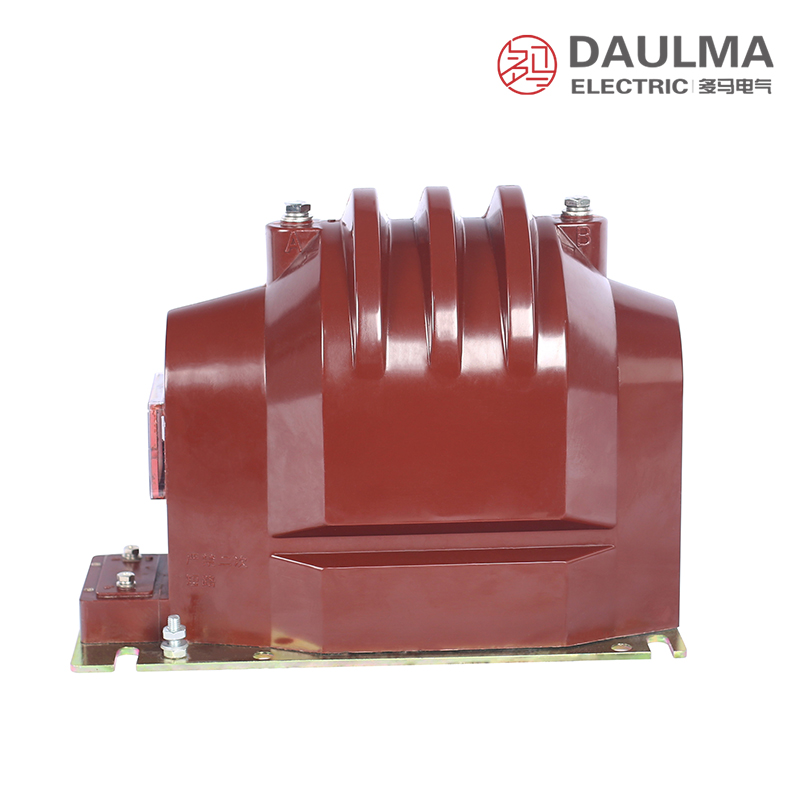

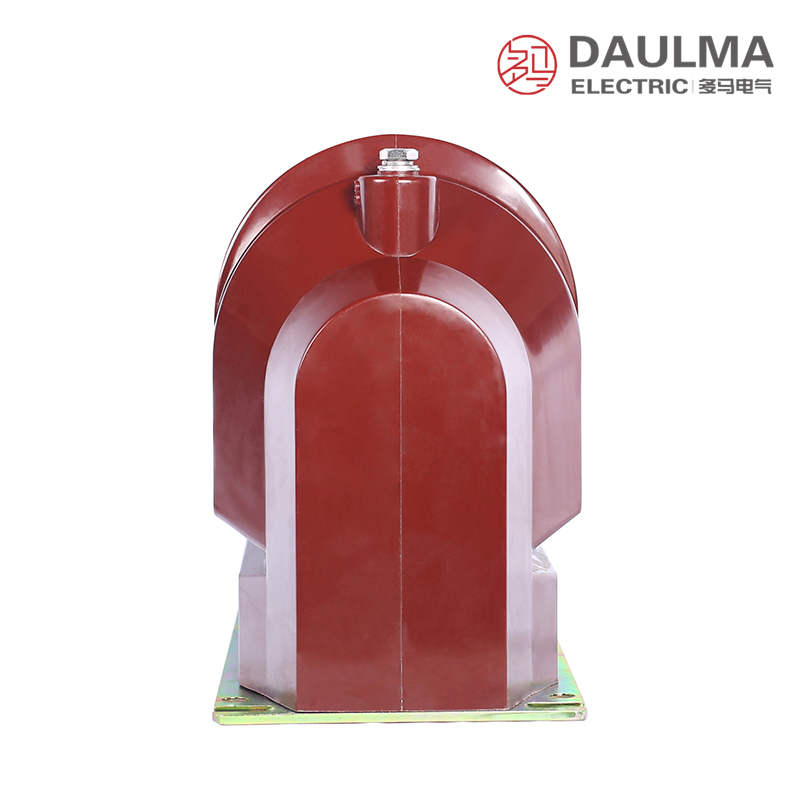

Der Transformator verwendet einen hochpermeablen Siliziumstahl-Magnetkern mit präzise gewickelten Primär- und Sekundärspulen, vollständig in Epoxidharz eingekapselt. Diese Vergusskonstruktion gewährleistet eine hervorragende Isolationsintegrität, Beständigkeit gegen thermische Zyklen, Feuchtigkeit und Verschmutzung, was ihn ideal für Innenraumanwendungen macht. Der Stützisolator-Montagesockel enthält vier Bohrlöcher für die sichere Installation in Schaltanlagenfeldern.

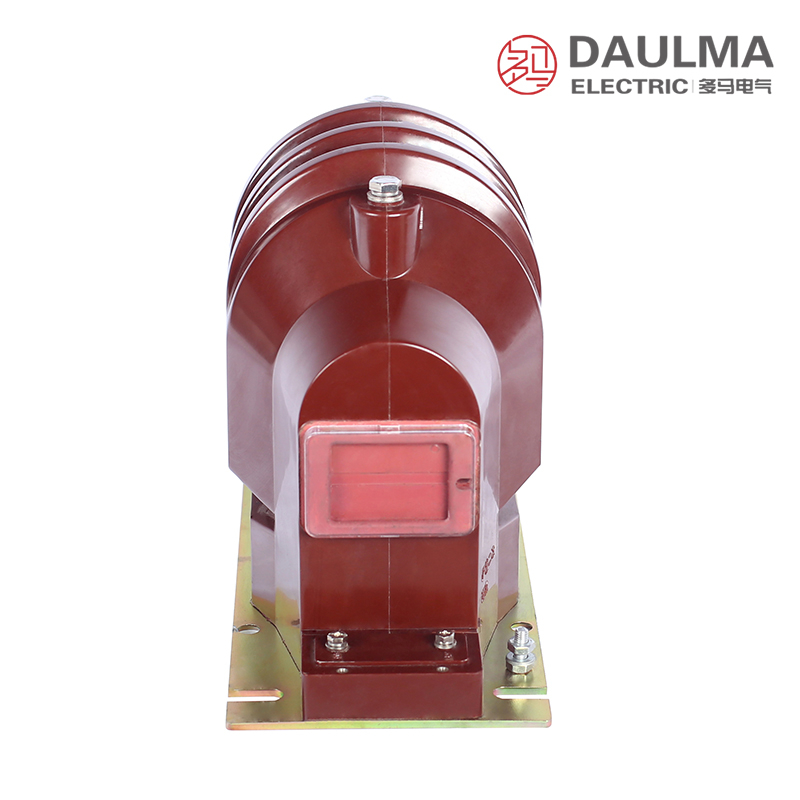

Ein integrierter Sekundärklemmenkasten ermöglicht den Kabeleintritt von beiden Seiten für eine flexible Verkabelung. Die Klemmenbeschriftung folgt den Standard-Polaritätskonventionen (A/a positiv gleichzeitig). Das Design ist unter normalen Bedingungen wartungsfrei und erfordert nur eine periodische Oberflächenreinigung, um die Leistung über Jahrzehnte hinweg aufrechtzuerhalten.
Technische Daten
Betriebsbedingungen
- Installationsumgebung: Nur Innenbereich
- Höhe: <= 1000 m (Hochlandvarianten auf Anfrage)
- Umgebungstemperatur: -5 °C bis +40 °C
- Relative Luftfeuchtigkeit: <= 85% bei +20 °C
- Verschmutzungsgrad: Klasse II oder III gemäß IEC 60664
- Umgebungsbedingungen: Frei von korrosiven Gasen, Staub, explosiven Medien; keine starken Vibrationen
- Nennfrequenz: 50 Hz (60 Hz auf Anfrage verfügbar)
Technische Daten
| Typ | Nennspannungs- übersetzung (V) |
Genauigkeits- klasse & Nennleistung (VA) |
Grenz- leistung (VA) |
Nenn- isolations- pegel (kV) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JDZ9-10 | 10000/100 | 30 | 100 | 200 | 600 | 12/42/75 | |
| JDZF9-10 | 10000/100/100 | 20 | 20 | 80 | 2 x 300 | 12/42/75 | |
| JDZX9-10G | 10000/
3/100/√3/100/3
|
20 | 30 | 100 | 100 | 500 | 12/42/75 |
Installation und Verdrahtung
Installationsdiagramm
Montieren Sie den Transformator vertikal mit den vier Bohrlöchern der Bodenplatte. Die Primärklemmen werden direkt mit der Sammelschiene oder dem Schaltanlagenleiter verbunden. Die Sekundärverkabelung wird durch den integrierten Klemmenkasten geführt, der den Kabeleintritt von beiden Seiten unterstützt. Halten Sie die Mindestabstände für Isolierung, Wärmeableitung und Sicherheitskonformität gemäß den örtlichen Vorschriften ein.
Außenmaße
| Modell | Höhe (mm) | Basisbreite (mm) | Bohrlochmuster (mm) | Ø Befestigungslöcher (mm) |
|---|---|---|---|---|
| JDZ9-10 / JDZX9-10G | Ca. 380 | Ca. 160 | 120 x 120 | 12 |
| JDZ9-6 / JDZX9-6G | Ca. 320 | Ca. 140 | 100 x 100 | 10 |
| JDZ9-3 / JDZX9-3G | Ca. 260 | Ca. 120 | 80 x 80 | 8 |
Auswahl und FAQs
Auswahlhilfe
- Bestimmen Sie die Primärspannung basierend auf der Systemnennspannung (z. B. 10 kV Leiter-Erde oder Leiter-Leiter).
- Wählen Sie die Sekundärspannung: 100 V für Leiter-Leiter-Systeme, 100/√3 V für Leiter-Erde-Anwendungen.
- Geben Sie die Genauigkeitsklasse je nach Funktion an: 0.2 oder 0.5 für Abrechnungszählung; 3P oder 6P für Schutzrelais.
- Berechnen Sie die Gesamtbürde (VA) für jede Wicklung einschließlich Zähler, Relais und Verkabelungsimpedanzverluste.
- Wählen Sie den JDZX(F)9-10G, wenn eine Erdschlusserkennung über die Restspannungswicklung erforderlich ist.
Häufig gestellte Fragen
F1: Welche Genauigkeitsklasse sollte ich für Schutzrelais wählen?
Wählen Sie die Genauigkeitsklasse 6P für Schutzanwendungen. Diese Klasse gewährleistet eine zuverlässige Leistung bei Fehlerbedingungen. Bestätigen Sie spezifische Bürdeanforderungen mit unserem Engineering-Team.
F2: Werden Außeninstallationen für diesen Spannungswandler unterstützt?
Nein, dieser harzisolierte Transformator ist streng für den Innenbereich zugelassen. Er muss in Umgebungen betrieben werden, die frei von korrosiven Gasen und starken Vibrationen sind.
F3: Wann ist eine 60-Hz-Frequenzvariante erforderlich?
Eine 60-Hz-Variante ist für bestimmte regionale Stromnetze erforderlich. Das Standardmodell arbeitet mit 50 Hz. Bitte geben Sie Ihre gewünschte Frequenz bei der ersten Anfrage an.
F4: Kann dieser Transformator in Höhen über 1000 Metern betrieben werden?
Hochlandvarianten sind auf Anfrage für Installationen über 1000 Metern erhältlich. Standardmodelle sind für Höhen bis 1000 m ausgelegt.
F5: Wie hoch ist der Nennisolationspegel für den JDZ9-10?
Der JDZ9-10 verfügt über einen Nennisolationspegel von 12/42/75 kV. Dies gewährleistet eine robuste dielektrische Festigkeit für 10-kV-Innenraum-Schaltanlagenanwendungen.
F6: Warum den JDZF9-10 für Innenraum-Verteilungsanlagen wählen?
Er ist ideal für 10-kV-Stromverteilung und Zählersysteme im Innenbereich. Der JDZF9-10 bietet zwei Sekundärwicklungen für gleichzeitige Messung und Schutz.
F7: Wie hoch ist die Grenzleistung des JDZF9-10?
Der JDZF9-10 bietet eine Grenzleistung von 2 x 300 VA. Dies unterstützt mehrere Sekundärinstrumente ohne Überschreitung der thermischen Grenzen. Bestätigen Sie die gesamte angeschlossene Bürde vor der Bestellungsfinalisierung.
Häufig gestellte Fragen
Q1: Können diese 10kV Spannungswandler im Freien installiert werden?
Nein, diese Modelle sind ausschließlich für den Innenbereich konzipiert. Sie erfordern eine Umgebung frei von korrosiven Gasen, Staub oder explosiven Medien. Bitte kontaktieren Sie uns für Freiluftvarianten.
Q2: Welche Genauigkeitsklasse ist für Messzwecke geeignet?
Die Klasse 0,2 eignet sich für präzise Messungen, während 0,5 und 1 für allgemeine Überwachungszwecke dienen. Die Nennleistung variiert je nach Typ zwischen 20 und 200 VA. Bitte spezifizieren Sie den Bedarf für eine werksseitige Kalibrierung.
Q3: Sind diese Transformatoren auch für 60 Hz Netzfrequenz erhältlich?
Ja, 60-Hz-Varianten sind auf Anfrage verfügbar. Die Standardausführung ist für 50 Hz ausgelegt. Bitte geben Sie die benötigte Netzfrequenz bei der Bestellung an.
Q4: Was ist bei der Installation in Hochlagen über 1000 Metern zu beachten?
Die Standardmodelle sind für Installationshöhen bis maximal 1000 Meter spezifiziert. Für Hochlandanwendungen sind spezielle Anpassungen der Isolationspegel erforderlich. Kontaktieren Sie unser Technikteam für individuelle Lösungen.
Q5: Wofür werden diese Epoxidharz-Spannungswandler typischerweise eingesetzt?
Sie dienen der Spannungsmessung und -überwachung in 10kV-Innenraum-Schaltanlagen. Das Epoxidharzgehäuse bietet hohe Isolationsfestigkeit und Schutz gegen Verschmutzungsgrad II oder III. Kontaktieren Sie uns für projektspezifische Auslegungsdaten.
Q6: Wie werden die Spannungswandler vor der Auslieferung geprüft?
Jeder Wandler durchläuft standardisierte Isolations- und Übersetzungsprüfungen gemäß IEC-Normen. Detaillierte Prüfprotokolle und spezifische Zertifizierungen erhalten Sie auf Anfrage direkt beim Vertrieb.
