نظرة عامة
يُعدّ JLS-10 صندوق قياس مدمجًا مُثبَّتًا على الأعمدة ومغمورًا بالزيت، مصنّفًا لشبكات التيار المتردد ثلاثية الطور بجهد 10 كيلوفولت. ويجمع هذا الجهاز بين محولي تيار (CTs) ومحولي جهد (PTs) وصندوق عداد في غلاف واحد مملوء بالزيت، مما يوفّر عزلًا موثوقًا به وتبريدًا فعّالًا في البيئات الخارجية.
وقد صُمّم هذا الوحدة لقياس الطاقة بدقة، وهو متوافق مع المواصفة GB20840.4-2015، ويدعم تكوينات النسبة المزدوجة باستخدام طريقة التوصيل V/V-12. وهو مناسب لمحطات الري الريفية، ومحطات الطاقة الصغيرة، والمنشآت الصناعية، وتطبيقات القياس ثنائي الاتجاه حيث تتراوح درجات الحرارة المحيطة بين -25°م و+40°م.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV |
| تردّد النظام | 50Hz |
| وسط العزل | زيت المحولات |
| الجهد الأولي (PT) | 10kV / √3 |
| الجهد الثانوي (PT) | 100V / √3 |
| التيار الأولي (CT) | 5–300A |
| التيار الثانوي (CT) | 5A |
| درجة الدقة (CT) | 0.2S / 0.5S |
| درجة الدقة (PT) | 0.2 / 0.5 |
| طريقة التوصيل | V/V-12 |
| قابلية النسبة المزدوجة | نعم |
| تكوين التأريض | تأريض نقطة b الثانوية وحلقة CT للطورين A وC |
رمز التسمية للموديل
- J: محول أدوات مدمج (CT + PT)
- L: نوع التركيب الخارجي (مثبت على عمود)
- S: تكوين ثلاثي الطور
- 10: فئة الجهد المقنّن 10 كيلوفولت
البناء

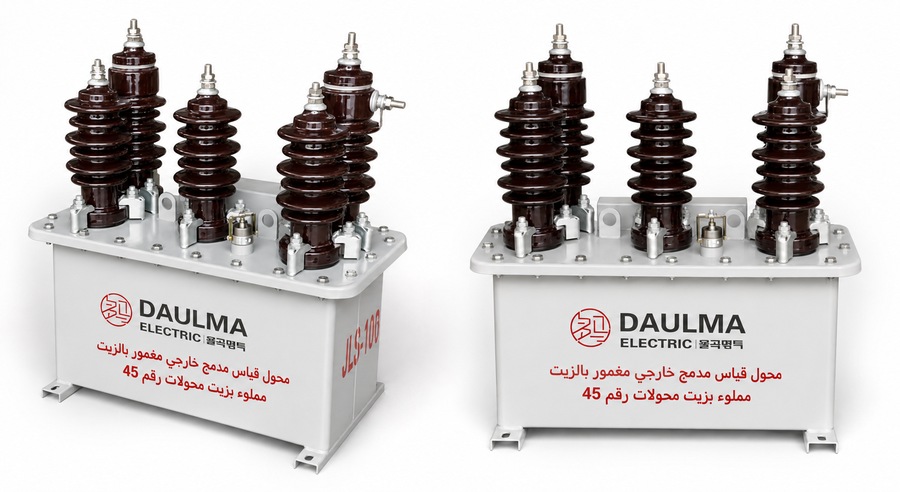

يتميز JLS-10 بتصميم خماسي الأعمدة، يحتوي على محولي جهد مغمورين بالزيت ومحولي تيار مثبتين على لوحة دعم مشتركة داخل خزان مغلق مملوء بزيت العزل. ويستخدم محولا الجهد هيكلًا خارجيًا من الحديد المغناطيسي مصنوعًا من الفولاذ السيليكوني المدرفل على البارد، بينما يستخدم محولا التيار تصميمًا داخليًا للحديد المغناطيسي لتحسين الأداء المغناطيسي. ويحتوي الوجه الأمامي للخزان على صندوق عداد متكامل يضم عدادات طاقة ثلاثية الطور من سلسلة D86، مزوّد بنافذة مراقبة وفتحات لختم الرصاص لمنع العبث. وتُجرى التوصيلات الأولية عبر بوشينغات خزفية بأعمدة موصلة، بينما تكون المحطات الثانوية متاحة من الخارج لتوصيل العداد. ويشمل الخزان سدادة تصريف زيت للصيانة وبرغي تأريض مخصص للامتثال لمتطلبات السلامة.
المعطيات التقنية
ظروف التشغيل
- وضع التركيب: مثبت على الأعمدة بواسطة حوامل أو منصات المحولات
- درجة الحرارة المحيطة: -25°م إلى +40°م (بمتوسط يومي لا يتجاوز +30°م)
- أقصى ارتفاع: ≤ 4500م
- تأريض النظام: نظام ذو نقطة محايدة غير مؤرضة فعّالًا
- الظروف الجوية: عدم وجود تلوث شديد في الجو
- التأريض: يجب تأريض نقطة b الثانوية وبرغي تأريض الخزان بشكل موثوق
- الصيانة: يتطلب فحصًا دوريًا لمستوى الزيت وجودته
المعايير الفنية
يُعدّ JLS-10 محولًا مدمجًا خماسي الأعمدة مغمورًا بالزيت ومثبتًا على الأعمدة، مصممًا لأنظمة 10 كيلوفولت. ويعمل ضمن مدى درجات حرارة محيطة من -25°م إلى +40°م وعلى ارتفاعات تصل إلى 4500م، وهو متوافق مع المواصفة القياسية GB20840.4-2015. وتتميز الوحدة بقابلية النسبة المزدوجة، وطريقة التوصيل V/V-12، وصندوق عداد مدمج، وتدعم نسب تيار أولية من 5–300/5 أمبير.
بيانات محول الجهد
| نسبة الجهد | درجة الدقة |
القدرة المقنّنة (VA) |
القدرة القصوى (VA) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|
| 3000/100 | 0.2 | 15 | 300 | 3.6/25/40 |
| 6000/100 | 0.5 | 30 | 7.2/32/60 | |
| 10000/100 | 0.5 | 30 | 12/42/75 |
بيانات محول التيار
| نسبة التيار | درجة الدقة |
القدرة المقنّنة |
تيار حراري قصير المدى |
التيار الديناميكي |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|
| 5 – 300/5A | 0.2S | 7.5 VA | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5A | 0.2 | 10 VA | 80 × I1n | 200 × I1n | 12/42/75 |
التركيب والتوصيلات

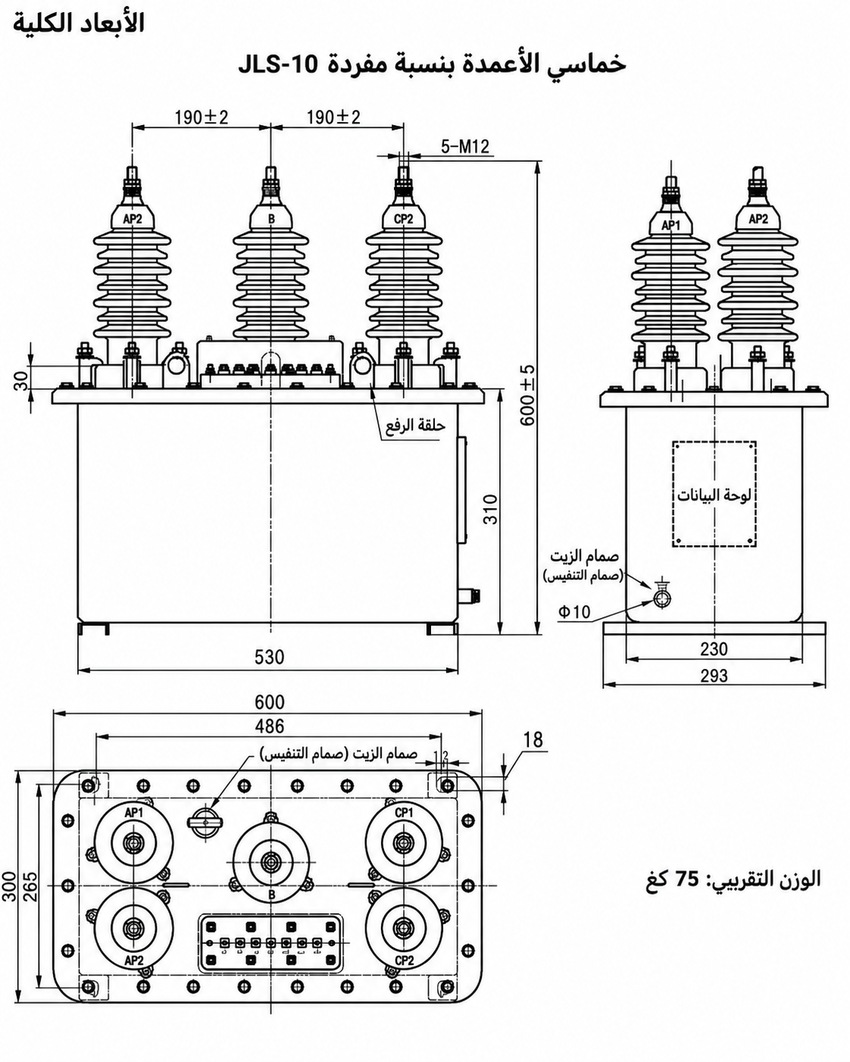

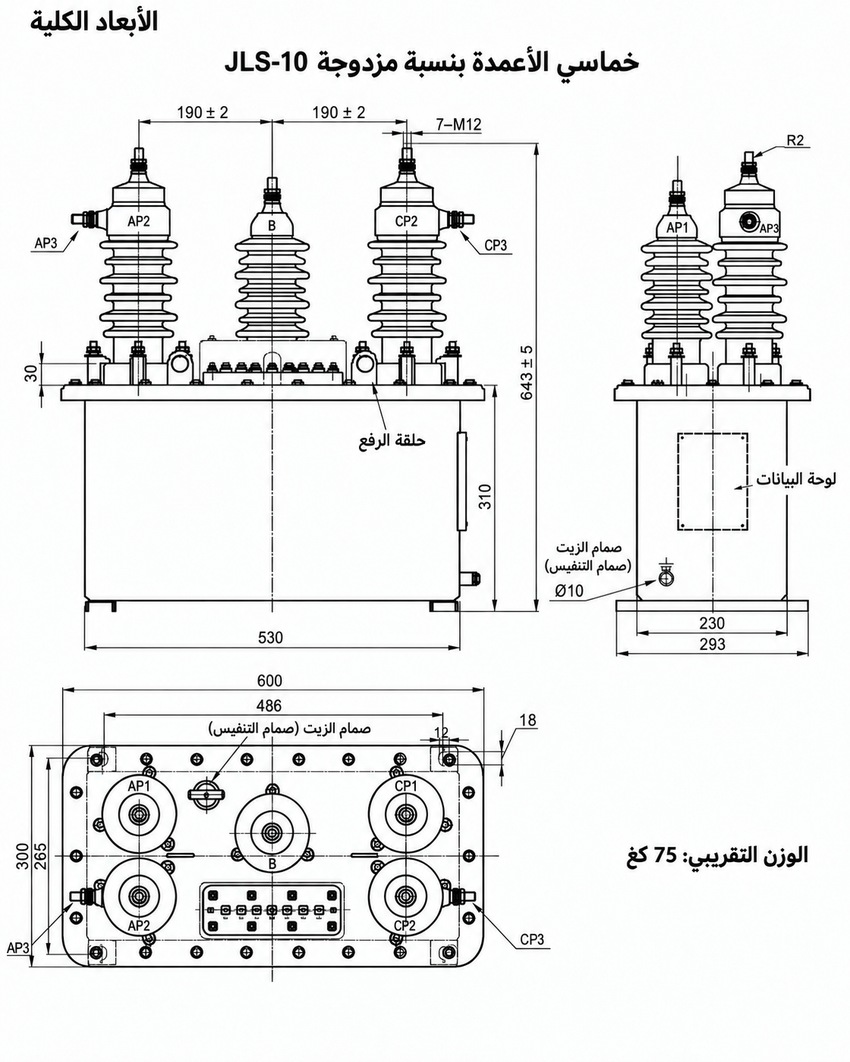

مخطط التركيب
يُصمّم JLS-10 للتركيب على الأعمدة باستخدام حوامل تركيب قياسية. تأكد من تثبيت الوحدة بإحكام لمنع الحركة تحت الحمل أو الإجهاد البيئي. استخدم الحلقات المدمجة للرفع لرفع آمن—ولا ترفع أبدًا من البوشينغات.

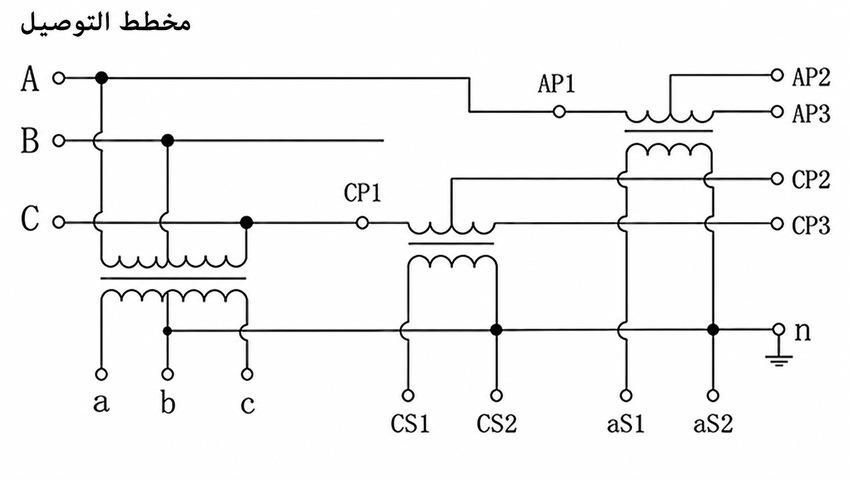

مخطط التوصيل
يتضمّن الترتيب الخماسي للبوشينغات المحطات المُسمّاة AP1 وAP2 وB وCP1 وCP2. ولتكوينات النسبة الواحدة، تُستخدم المحطات القياسية؛ أما وحدات النسبة المزدوجة فتتميز بوجود المحطات AP3/CP3. وفي توصيل V/V-12، تكون نقطة b الثانوية لدائرة الجهد ونهايات دوائر التيار الثانوية للطورين A وC متصلة داخليًا ولكن غير مؤرضة داخل الصندوق. ويجب تأريض هذه النقطة المشتركة (b) خارجيًا وبشكل موثوق أثناء تركيب العداد. تحقق دائمًا من تسلسل الأطوار قبل التغذية—قم بتبديل أي موصلين عاليي الجهد إذا تم اكتشاف عكس التسلسل. ولأنظمة الطورين والأرض، وصّل موصل الأرض بالمحطة الخاصة بالطور B.
الاختيار والأسئلة الشائعة
دليل الاختيار
- نسبة الجهد: اختر 3000/100 فولت أو 6000/100 فولت أو 10000/100 فولت حسب جهد الشبكة ومتطلبات مدخل العداد.
- نسبة التيار: اختر تصنيف التيار الأولي بين 5 أمبير و300 أمبير بما يتناسب مع تيار الحمل الفعلي.
- تكوين القياس: اختر القياس أحادي الطور (عداد نشط واحد + عداد ركودي واحد) للاستخدام القياسي، أو القياس ثنائي الاتجاه (عدّادان نشطان + عدّادان ركوديان) لتطبيقات محطات الطاقة الصغيرة.
- نوع النسبة: اختر نسبة واحدة لسيناريوهات الحمل الثابت أو نسبة مزدوجة للقياس المرن مع إمكانية تغيير النسبة.
- درجة الدقة: حدّد دقة محول التيار كـ 0.2S أو 0.2، ودقة محول الجهد كـ 0.2 أو 0.5 لتلبية متطلبات دقة القياس لديك.
الأسئلة الشائعة
س1: هل يمكن تركيب محول JLS-10 في المناطق المرتفعة؟
نعم، مصمم للتركيب على الأعمدة حتى ارتفاع 4500 متر. يعمل بكفاءة في درجات حرارة محيطة تتراوح بين -25°م و+40°م. يُرجى تحديد ارتفاع الموقع للتأكد من ملاءمة العزل.
س2: ما درجة الدقة المناسبة لتطبيقات القياس في هذا المحول؟
تتوفر درجات دقة 0.2 و0.5 حسب نسبة الجهد المختارة. تتراوح القدرة المقننة بين 15 إلى 30 فولت أمبير. تواصل معنا لتحديد درجة الدقة المطلوبة لمشروعك.
س3: كيف يتم تأريض النظام وتوصيل المحول الثانوي؟
يعتمد المحول طريقة التوصيل V/V-12 لنظام ذو نقطة محايدة غير مؤرضة فعّالًا. يجب تأريض النقطة b الثانوية وبرغي الخزان بشكل موثوق. راجع كتيب التركيب للتأكد من إجراءات التأريض.
س4: هل يتوافق محول الجهد هذا مع المعايير الدولية؟
نعم، المحول متوافق مع المواصفة القياسية GB20840.4-2015. تم تصميمه ليعمل في بيئات خالية من التلوث الجوي الشديد. يُرجى طلب شهادة المطابقة الأصلية عند تقديم طلب الشراء.
س5: هل يدعم المحول نسب التحويل المزدوجة والمخصصة؟
نعم، تتميز الوحدة بقابلية النسبة المزدوجة وصندوق عداد مدمج. نسب الجهد تشمل 3000/100 و6000/100 و10000/100. يخضع أي تخصيص لنسب أخرى لتأكيد المصنع.
س6: ما هي الاستخدامات الرئيسية لمحول JLS-10 المدمج؟
يُستخدم كمحول مركب مغمور بالزيت للتركيب على أعمدة شبكات التوزيع بجهد 10 كيلوفولت. مثالي لمحطات التحويل الخارجية وأنظمة القياس. تواصل معنا للحصول على الكتالوج الفني.
