Přehled

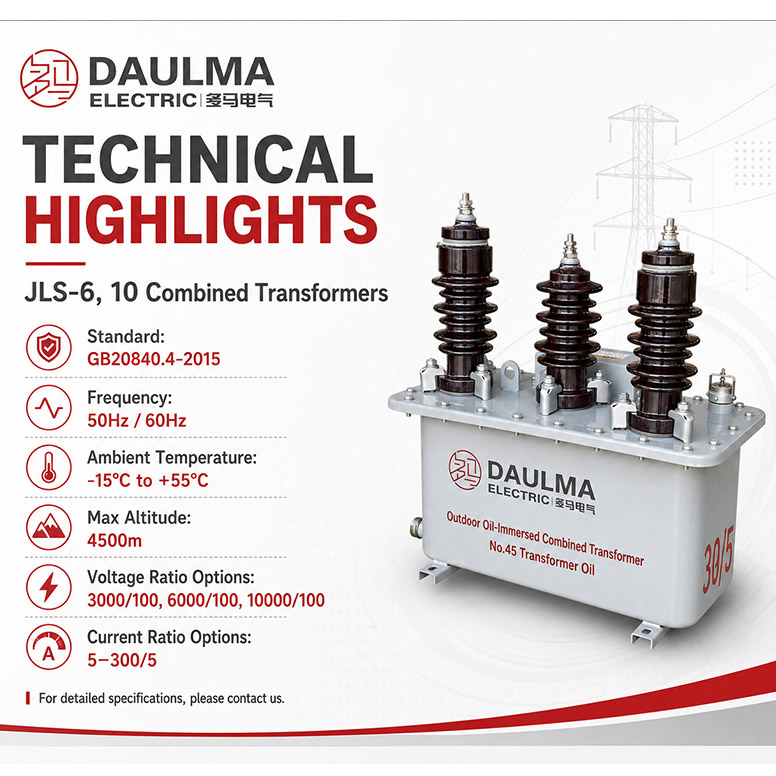

JLS-10 je sloupový, olejový kombinovaný měřicí transformátor určený pro třífázové střídavé sítě 10 kV. Integruje dva proudové transformátory (CT), dva napěťové transformátory (PT) a měřicí skříň do jednoho nádržového tělesa plněného izolačním olejem, které zajišťuje spolehlivou izolaci a efektivní odvod tepla v venkovním prostředí.
Zařízení je navrženo pro přesné měření spotřeby energie, splňuje normu GB20840.4-2015 a podporuje konfigurace s dvojitým převodem pomocí zapojení V/V-12. Je vhodné pro čerpací stanice zemědělského zavlažování, malé elektrárny, průmyslové provozy a aplikace s obousměrným měřením při okolních teplotách od -25 °C do +40 °C.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 10 kV |
| Síťová frekvence | 50 Hz |
| Izolační prostředek | Transformátorový olej |
| Primární napětí (PT) | 10 kV / √3 |
| Sekundární napětí (PT) | 100 V / √3 |
| Primární proud (CT) | 5–300 A |
| Sekundární proud (CT) | 5 A |
| Třída přesnosti (CT) | 0,2S / 0,5S |
| Třída přesnosti (PT) | 0,2 / 0,5 |
| Způsob zapojení | V/V-12 |
| Dvojitý převod | Ano |
| Konfigurace uzemnění | Sekundární bod b a smyčky CT fází A a C uzemněny |
Označení modelu
- J: Kombinovaný měřicí transformátor (CT + PT)
- L: Venkovní instalace (sloupová)
- S: Třífázové provedení
- 10: Jmenovité napětí 10 kV
Konstrukce
JLS-10 má pětislonové provedení se dvěma olejovými napěťovými transformátory a dvěma proudovými transformátory upevněnými na společné nosné desce uvnitř hermeticky uzavřené nádrže plněné izolačním olejem. Napěťové transformátory mají vnější magnetický obvod z chladně válcovaného orientovaného elektrotechnického plechu, zatímco proudové transformátory používají vnitřní magnetický obvod pro zlepšené magnetické vlastnosti. Přední strana nádrže obsahuje integrovanou měřicí skříň pro třífázové elektroměry řady D86, opatřenou kontrolním okénkem a otvory pro olovní pečeť proti neoprávněné manipulaci. Primární připojení je provedeno porcelánovými průchodkami s vodivými tyčemi, sekundární svorky jsou přístupné zvenku pro zapojení elektroměru. Nádrž je vybavena odlehčovacím šroubem pro údržbu a speciálním uzemňovacím šroubem pro bezpečnostní soulad.
Technické parametry
Provozní podmínky
- Poloha instalace: Sloupová montáž na konzoly nebo transformátorové platformy
- Okolní teplota: -25 °C až +40 °C (denní průměr nesmí překročit +30 °C)
- Maximální nadmořská výška: ≤ 4500 m
- Uzemnění sítě: Síť s neúčinně uzemněným neutrálem
- Atmosférické podmínky: Bez silného znečištění ovzduší
- Uzemnění: Sekundární bod b a uzemňovací šroub nádrže musí být spolehlivě uzemněny
- Údržba: Pravidelná kontrola hladiny a kvality oleje
Technické parametry
JLS-10 je sloupový, olejový pětislonový kombinovaný transformátor určený pro systémy 10 kV. Provozuje se v rozsahu okolních teplot -25 °C až +40 °C a v nadmořských výškách až 4500 m, splňuje normu GB20840.4-2015. Zařízení disponuje funkcí dvojitého převodu, zapojením V/V-12, integrovanou měřicí skříní a podporuje primární proudové převody 5–300/5 A.
Data napěťového transformátoru
| Napěťový převod | Třída přesnosti |
Jmenovitý výkon (VA) |
Mezní výkon (VA) |
Úroveň izolace (kV) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 | 300 | 3,6/25/40 |
| 6000/100 | 0,5 | 30 | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 | 12/42/75 |
Data proudového transformátoru
| Proudový převod | Třída přesnosti |
Jmenovitý výkon |
Krátkodobý tepelný proud |
Dynamický proud |
Úroveň izolace (kV) |
|---|---|---|---|---|---|
| 5 – 300/5 A | 0,2S | 7,5 VA | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 A | 0,2 | 10 VA | 80 × I1n | 200 × I1n | 12/42/75 |
Instalace a zapojení
Instalační schéma
JLS-10 je určen pro sloupovou montáž pomocí standardních konzol. Zajistěte pevné uchycení jednotky, aby nedocházelo k pohybu při zatížení nebo vlivem životního prostředí. Pro bezpečné zvedání použijte integrované závěsné oka – nikdy nezvedejte za průchodky.
Schématické zapojení
Rozložení pěti průchodek zahrnuje svorky označené AP1, AP2, B, CP1 a CP2. Pro konfigurace s jednoduchým převodem se používají standardní svorky; jednotky s dvojitým převodem mají svorky AP3/CP3. Při zapojení V/V-12 jsou sekundární bod b napěťového obvodu a konce sekundárních vinutí proudových obvodů fází A a C uvnitř skříně propojeny, ale nejsou uzemněny. Při instalaci elektroměru musí být tento společný bod (b) externě a spolehlivě uzemněn. Před připojením napájení vždy ověřte sled fází – při zjištění obráceného sledu vyměňte libovolné dva vysokonapěťové vodiče. Pro dvoufázové sítě s jedním uzemněným vodičem připojte uzemněný vodič ke svorce fáze B.
Výběr a časté otázky
Průvodce výběrem
- Napěťový převod: Vyberte 3000/100 V, 6000/100 V nebo 10000/100 V podle napětí sítě a požadavků vstupu elektroměru.
- Proudový převod: Zvolte primární jmenovitý proud mezi 5 A a 300 A podle skutečného zatížení.
- Měřicí konfigurace: Pro standardní použití zvolte jednofázové měření (jeden činný + jeden jalový elektroměr), pro malé elektrárny pak obousměrné měření (dva činné + dva jalové elektroměry).
- Typ převodu: Pro pevné zatížení zvolte jednoduchý převod, pro flexibilní měření s možností přepínání převodů pak dvojitý převod.
- Třída přesnosti: Specifikujte třídu přesnosti CT jako 0,2S nebo 0,2 a PT jako 0,2 nebo 0,5 podle požadované přesnosti měření.
Často kladené otázky
Otázka 1: K čemu se používá pětislonový kombinovaný transformátor JLS-10?
JLS-10 je sloupový olejový měřicí blok určený pro přesné měření energie v třífázových střídavých sítích 10 kV. Integruje proudové transformátory (CT), napěťové transformátory (PT) a měřicí skříň do jednoho kompaktního celku, ideálního pro venkovské distribuční sítě, malé elektrárny a průmyslové lokality.
Otázka 2: Proč zvolit pětislonové provedení oproti jiným konfiguracím?
Pětislonové provedení využívá dva CT a dva PT v kompaktním olejovém uspořádání o hmotnosti pouze 75 kg. Je tedy lehčí a lépe vhodné pro sloupovou montáž ve venkovských nebo odlehlých oblastech ve srovnání s těžšími třífázovými tříprvkovými konstrukcemi.
Otázka 3: Co nabízí funkce dvojitého převodu?
Dvojitý převod umožňuje přepínání mezi dvěma proudovými převody přes sekundární svorky (AP3 a CP3) pomocí zapojení V/V-12. Poskytuje tak flexibilitu pro různé zatěžovací podmínky bez nutnosti výměny celého zařízení.
Otázka 4: Jak funguje zapojení V/V-12?
Při zapojení V/V-12 je sekundární bod b napěťového obvodu uzemněn a konce sekundárních vinutí proudových obvodů fází A a C jsou rovněž uzemněny. Uvnitř skříně jsou tyto body propojeny, ale nejsou uzemněny – při instalaci elektroměru musí být tento společný bod spolehlivě uzemněn kvůli bezpečnosti a přesnosti měření.
Otázka 5: Kde se JLS-10 obvykle instaluje?
Běžně se používá v čerpacích stanicích zavlažování, městských podnicích, malých továrnách, těžebních provozech, dopravních projektech, lesnických areálech, stavebních lokalitách a malých elektrárnách vyžadujících venkovní sloupové měření v rozsahu proudů 5–300 A.
Otázka 6: Jakou údržbu JLS-10 vyžaduje?
Pravidelně kontrolovat hladinu oleje přes kontrolní okénko a kvalitu oleje. Pokud je hladina nízká nebo olej degradovaný, je třeba jej vyměnit nebo filtrovat. Kontrolovat porcelánové průchodky na trhliny nebo znečištění a zajistit neporušenost olovních pečetí měřicí skříně proti neoprávněné manipulaci.
Otázka 7: Co je třeba ověřit před instalací JLS-10?
Ověřit těsnost a neporušenost porcelánových dílů. Změřit izolační odpor vůči zemi (min. 1000 MΩ při vlhkosti 75 %) pomocí megometru 2500 V. Provést krátkodobý zkoušku napětím o frekvenci sítě na 80 % tovární hodnoty a ověřit kompatibilitu zátěže s jmenovitými hodnotami.
Často kladené otázky
Q1: Jak se instaluje tento 10kV transformátor na stožár?
Instalace probíhá na sloupové konzoly nebo transformátorové platformy. Vyžaduje se spolehlivé uzemnění sekundárního bodu b a uzemňovacího šroubu nádrže. Pro přesné montážní výkresy kontaktujte výrobce.
Q2: Jakou třídu přesnosti vybrat pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2 při napěťovém převodu 3000/100 V. Třída 0,5 je vhodná pro standardní provozní měření. Přesnou specifikaci potvrďte s výrobcem.
Q3: Lze tento olejový transformátor provozovat ve vysokých nadmořských výškách?
Ano, zařízení je určeno pro nadmořské výšky do 4500 metrů. Provozní teplota okolí musí být v rozsahu -25 °C až +40 °C. Při překročení limitů vyžádejte technickou konzultaci.
Q4: Jsou dostupné i jiné primární proudové převody?
Standardně se dodává s primárními převody 5 až 300/5 A. Možnost atypických převodů je vždy předmětem individuální dohody. Pro poptávku nestandardních parametrů nás kontaktujte.
Q5: Jaké normy a tovární zkoušky transformátor splňuje?
Zařízení splňuje normu GB20840.4-2015 a prochází standardními továrními zkouškami dle platných předpisů. Certifikáty a protokoly jsou součástí dodávky. Seznam provedených testů vám zašleme na vyžádání.
Q6: Pro jaké distribuční sítě je kombinovaný transformátor JLS-10 určen?
JLS-10 je určen pro venkovní sítě 10 kV s neúčinně uzemněným neutrálem. Integrovaná měřicí skříň a zapojení V/V-12 usnadňují montáž. Pro aplikační manuály navštivte dokumentaci.
