Обзор
Комбинированный измерительный трансформатор JLS-10 предназначен для опорной установки в трехфазных сетях переменного тока напряжением 10 кВ. Устройство объединяет два трансформатора тока (ТТ), два трансформатора напряжения (ТН) и измерительную коробку в одном герметичном баке, заполненном трансформаторным маслом, обеспечивая надежную изоляцию и эффективное рассеивание тепла в условиях открытой установки.
Предназначен для точного учета электроэнергии, соответствует стандарту GB20840.4-2015 и поддерживает конфигурации с двойным коэффициентом трансформации при соединении по схеме V/V-12. Применяется на сельскохозяйственных насосных станциях, небольших электростанциях, промышленных объектах и в системах двунаправленного учета при температуре окружающей среды от -25°C до +40°C.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Класс напряжения | 10 кВ |
| Частота сети | 50 Гц |
| Изоляционная среда | Трансформаторное масло |
| Первичное напряжение (ТН) | 10 кВ / √3 |
| Вторичное напряжение (ТН) | 100 В / √3 |
| Первичный ток (ТТ) | 5–300 А |
| Вторичный ток (ТТ) | 5 А |
| Класс точности (ТТ) | 0.2S / 0.5S |
| Класс точности (ТН) | 0.2 / 0.5 |
| Способ соединения | V/V-12 |
| Поддержка двойного коэффициента | Да |
| Конфигурация заземления | Точка «b» вторичной цепи ТН и контуры ТТ фаз A и C заземлены |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Тип установки — наружный (на опоре)
- S: Трехфазное исполнение
- 10: Номинальный класс напряжения 10 кВ
Конструкция
JLS-10 выполнен по пятистоечной схеме: два масляных трансформатора напряжения и два трансформатора тока установлены на общей опорной плите внутри герметичного бака, заполненного изоляционным маслом. Трансформаторы напряжения имеют внешний магнитопровод из холоднокатаной текстурированной электротехнической стали, а трансформаторы тока — внутренний магнитопровод для улучшения магнитных характеристик. На передней стенке бака размещена встроенная измерительная коробка для трехфазных счетчиков серии D86 с окном для визуального контроля и отверстиями под пломбы для защиты от несанкционированного доступа. Первичные выводы выполнены через фарфоровые проходные изоляторы с токоведущими стержнями, вторичные клеммы выведены наружу для подключения счетчиков. Бак оснащен сливной пробкой для обслуживания и специальным болтом заземления для обеспечения безопасности.
Технические параметры
Условия эксплуатации
- Место установки: На опоре с использованием кронштейнов или платформы трансформатора
- Температура окружающей среды: от -25°C до +40°C (среднесуточная не выше +30°C)
- Максимальная высота над уровнем моря: ≤ 4500 м
- Режим заземления нейтрали сети: Сеть с изолированной или компенсированной нейтралью (неэффективное заземление)
- Атмосферные условия: Отсутствие значительного загрязнения атмосферы
- Заземление: Точка «b» вторичной цепи и болт заземления бака должны быть надежно соединены с заземляющим устройством
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
JLS-10 — это опорный масляный пятистоечный комбинированный трансформатор для сетей 10 кВ. Работает при температуре окружающей среды от -25°C до +40°C и на высоте до 4500 м, соответствует стандарту GB20840.4-2015. Устройство поддерживает двойной коэффициент трансформации, соединение по схеме V/V-12, имеет встроенную измерительную коробку и допускает первичные коэффициенты тока от 5–300/5 А.
Данные трансформатора напряжения
| Коэффициент напряжения |
Класс точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Уровень изоляции (кВ) |
|---|---|---|---|---|
| 3000/100 | 0.2 | 15 | 300 | 3.6/25/40 |
| 6000/100 | 0.5 | 30 | 7.2/32/60 | |
| 10000/100 | 0.5 | 30 | 12/42/75 |
Данные трансформатора тока
| Коэффициент тока |
Класс точности |
Номинальная мощность |
Ток термической стойкости (кратковременный) |
Ток динамической стойкости |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 300/5 А | 0.2S | 7.5 В·А | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 А | 0.2 | 10 В·А | 80 × I1n | 200 × I1n | 12/42/75 |
Установка и подключение

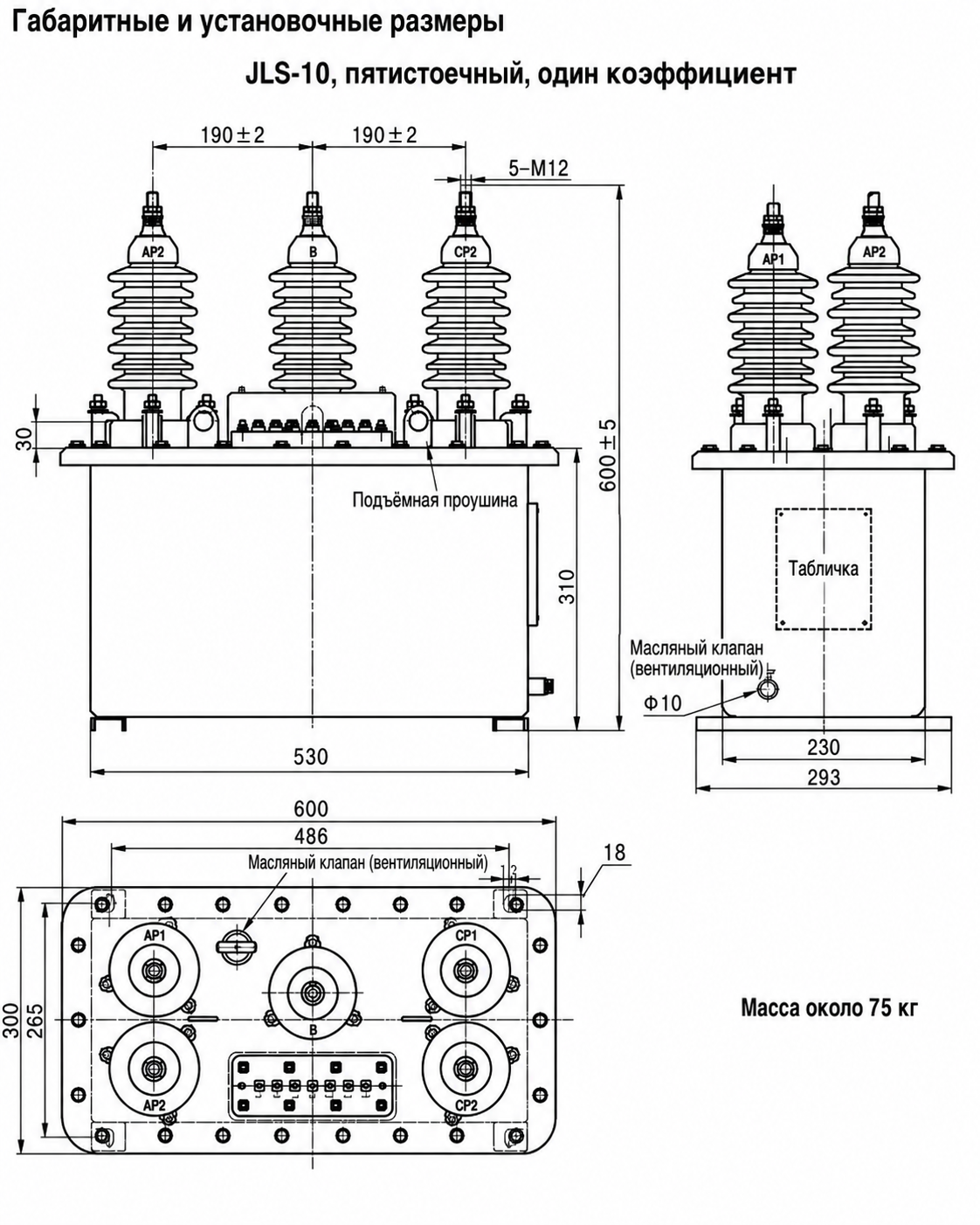

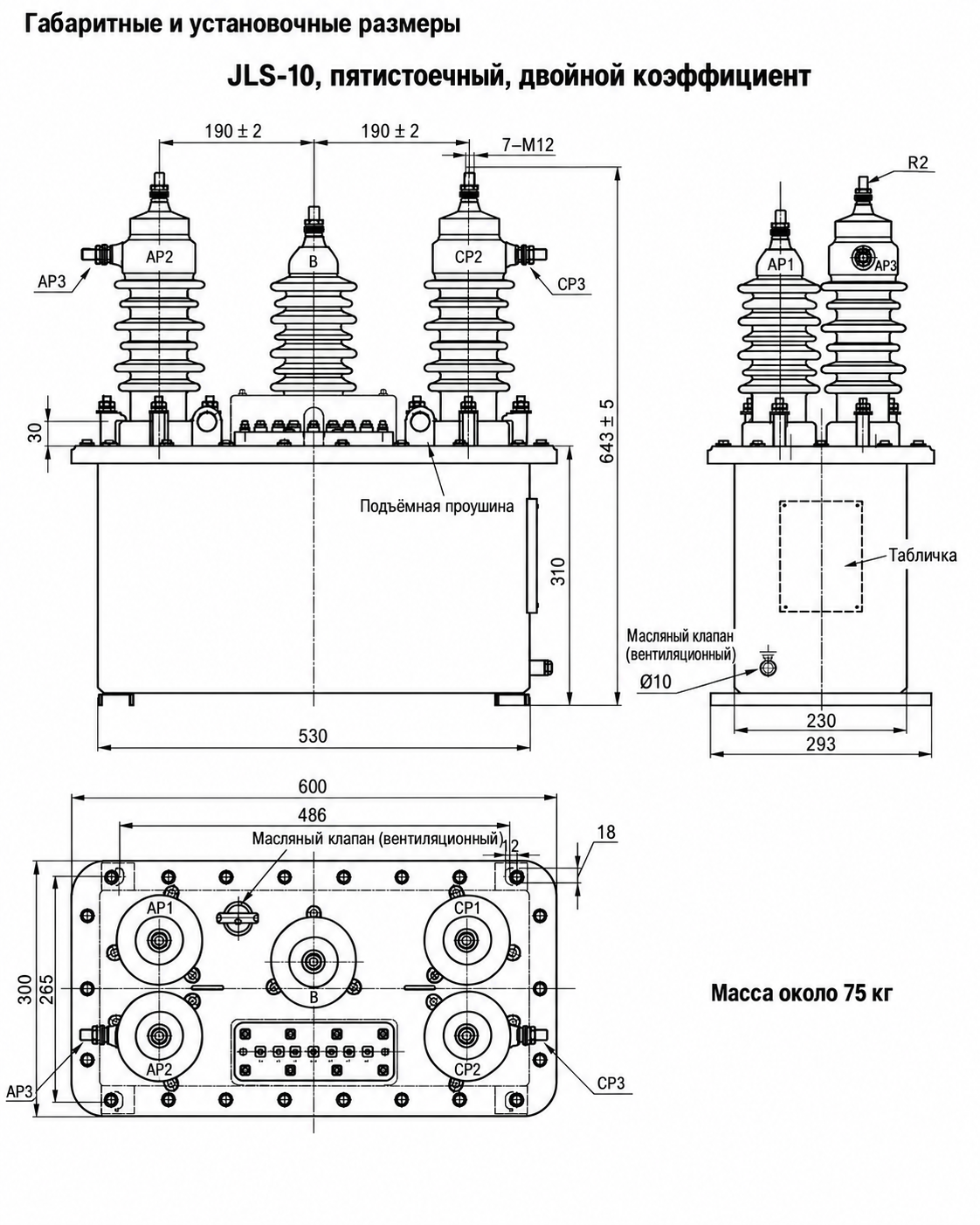

Схема установки
JLS-10 предназначен для установки на опоре с использованием стандартных крепежных кронштейнов. Убедитесь, что устройство надежно закреплено для предотвращения смещения под нагрузкой или воздействием внешних факторов. Для безопасного подъема используйте встроенные монтажные проушины — никогда не поднимайте за изоляторы.

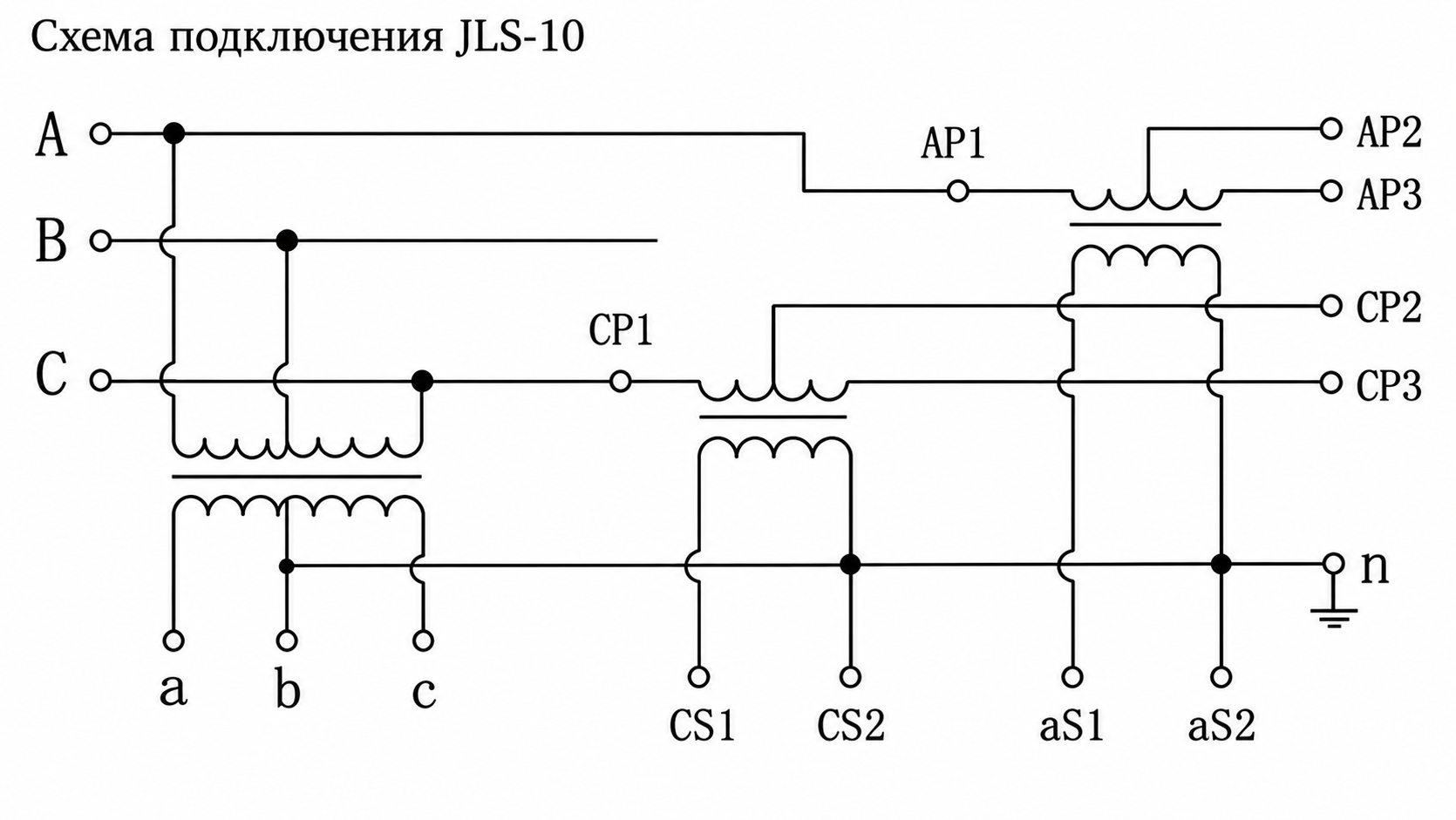

Схема подключения
Пятиизоляторная компоновка включает клеммы с маркировкой AP1, AP2, B, CP1 и CP2. Для конфигураций с одинарным коэффициентом используются стандартные клеммы; в устройствах с двойным коэффициентом предусмотрены дополнительные клеммы AP3/CP3. При соединении по схеме V/V-12 точка «b» вторичной цепи напряжения и концы вторичных обмоток тока фаз A и C внутри корпуса соединены, но не заземлены. При подключении счетчика эту общую точку («b») необходимо надежно заземлить снаружи. Перед включением под напряжение обязательно проверьте чередование фаз — при обнаружении обратного чередования поменяйте местами любые два высоковольтных проводника. В двухфазных сетях с заземлением одной фазы заземляющий проводник подключается к клемме фазы B.
Подбор и частые вопросы
Руководство по выбору
- Коэффициент напряжения: Выберите 3000/100 В, 6000/100 В или 10000/100 В в зависимости от напряжения сети и требований входа счетчика.
- Коэффициент тока: Выберите первичный ток в диапазоне от 5 А до 300 А, соответствующий реальному рабочему току нагрузки.
- Конфигурация учета: Для стандартного применения используйте однонаправленный учет (один активный + один реактивный счетчик); для малых электростанций — двунаправленный учет (два активных + два реактивных счетчика).
- Тип коэффициента: Выберите одинарный коэффициент для постоянной нагрузки или двойной коэффициент для гибкого учета с возможностью переключения.
- Класс точности: Укажите класс точности ТТ — 0.2S или 0.2, и ТН — 0.2 или 0.5 в соответствии с требованиями к точности измерений.
Часто задаваемые вопросы
В1: Для чего предназначен пятистоечный комбинированный трансформатор JLS-10?
JLS-10 — это опорный масляный измерительный блок для точного учета электроэнергии в трехфазных сетях 10 кВ. Он объединяет трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и измерительную коробку в одном компактном корпусе, идеально подходящем для сельских распределительных сетей, небольших электростанций и промышленных объектов.
В2: Почему стоит выбрать пятистоечную конструкцию вместо других вариантов?
Пятистоечная конструкция содержит два ТТ и два ТН в масляном исполнении, имеет компактные размеры и массу всего 75 кг. Это делает ее легче и удобнее для опорной установки в сельской местности или удаленных районах по сравнению с более тяжелыми трехфазными трехэлементными конструкциями.
В3: Какие преимущества дает функция двойного коэффициента?
Двойной коэффициент позволяет переключаться между двумя коэффициентами тока через вторичные клеммы (AP3 и CP3) при соединении по схеме V/V-12. Это обеспечивает гибкость при изменении нагрузки без замены всего устройства.
В4: Как работает схема соединения V/V-12?
При соединении по схеме V/V-12 точка «b» вторичной цепи напряжения заземляется, а концы вторичных цепей тока фаз A и C также заземляются. Внутри корпуса эти точки соединены, но не заземлены — при подключении счетчика эту общую точку необходимо надежно заземлить для обеспечения безопасности и точности измерений.
В5: Где обычно устанавливают JLS-10?
Устройство широко применяется в системах сельского водоснабжения, на предприятиях поселкового типа, небольших заводах, горнодобывающих объектах, транспортных проектах, лесхозах, строительных площадках и на малых генерирующих установках, где требуется наружный опорный учет в диапазоне токов 5–300 А.
В6: Какое техническое обслуживание требуется для JLS-10?
Регулярно проверяйте уровень масла через смотровое окно и состояние масла. При снижении уровня или ухудшении качества масла его следует заменить или профильтровать. Осмотрите фарфоровые изоляторы на наличие трещин или загрязнений и убедитесь, что пломбы на измерительной коробке сохранены для предотвращения несанкционированного вмешательства.
В7: Что необходимо проверить перед установкой JLS-10?
Убедитесь в герметичности корпуса и отсутствии повреждений фарфоровых деталей. Измерьте сопротивление изоляции относительно земли (минимум 1000 МОм при влажности 75%) с помощью мегаомметра на 2500 В. Проведите кратковременный испытание промышленной частотой при 80% от заводского значения и проверьте соответствие нагрузки номинальным параметрам.
Часто задаваемые вопросы
Q1: Где применяется комбинированный трансформатор JLS-10?
Устройство предназначено для установки на опорах воздушных линий 10 кВ. Работает в сетях с изолированной или компенсированной нейтралью. Уточняйте комплектацию для конкретных климатических зон.
Q2: При каких температурах возможна эксплуатация JLS-10?
Трансформатор работает в диапазоне от -25°C до +40°C. Среднесуточная температура не должна превышать +30°C. Подтвердите требования к климатическому исполнению при заказе.
Q3: Какую схему соединения поддерживает данный трансформатор?
Устройство выполнено с соединением обмоток по схеме V/V-12. Поддерживается двойной коэффициент трансформации и первичные токи от 5 до 300 А. Требуется согласование параметров с проектом.
Q4: Как правильно выполнить заземление при монтаже?
Точка «b» вторичной цепи и болт заземления бака должны быть надежно соединены с контуром заземления. Соблюдайте требования по отсутствию значительного загрязнения атмосферы. Требуется периодическая проверка уровня масла после монтажа.
Q5: Можно ли заказать нестандартные коэффициенты трансформации?
Базовая комплектация включает токи от 5 до 300/5 А. Изготовление нестандартных параметров возможно по запросу. Свяжитесь с нами для расчета сроков.
Q6: Каким стандартам соответствует оборудование JLS-10?
Трансформаторы соответствуют национальному стандарту GB20840.4-2015. Сертификация под требования МЭК или ГОСТ предоставляется по запросу. Уточняйте наличие сертификатов у менеджера.
