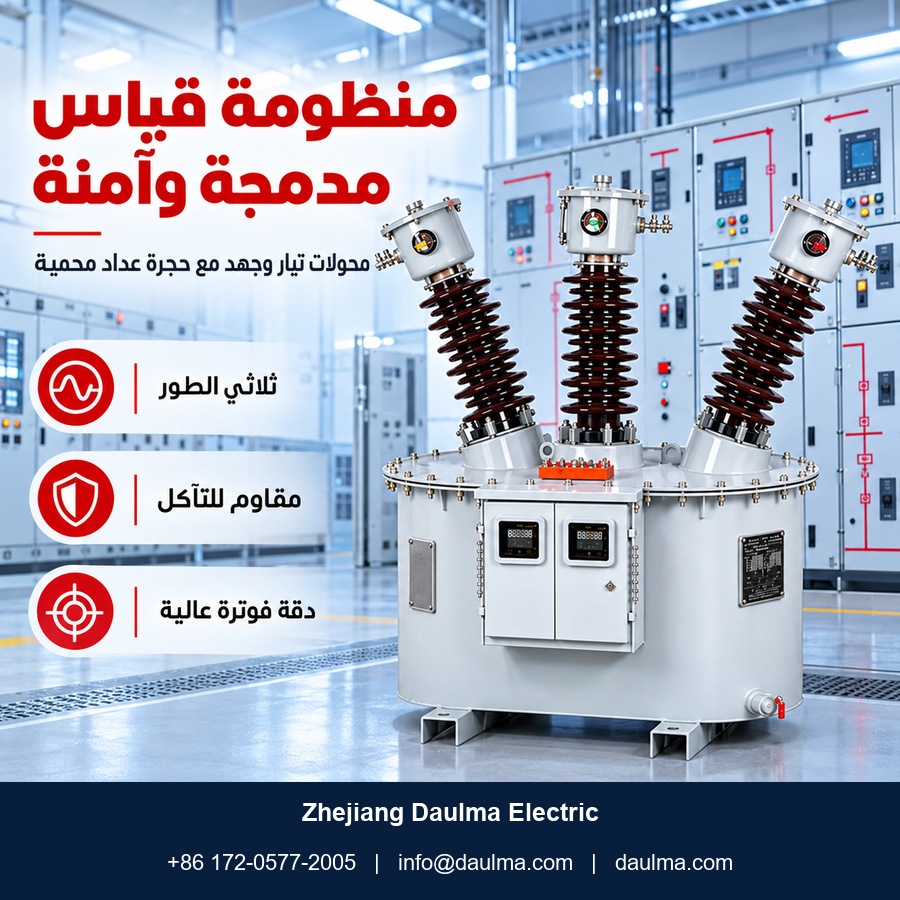

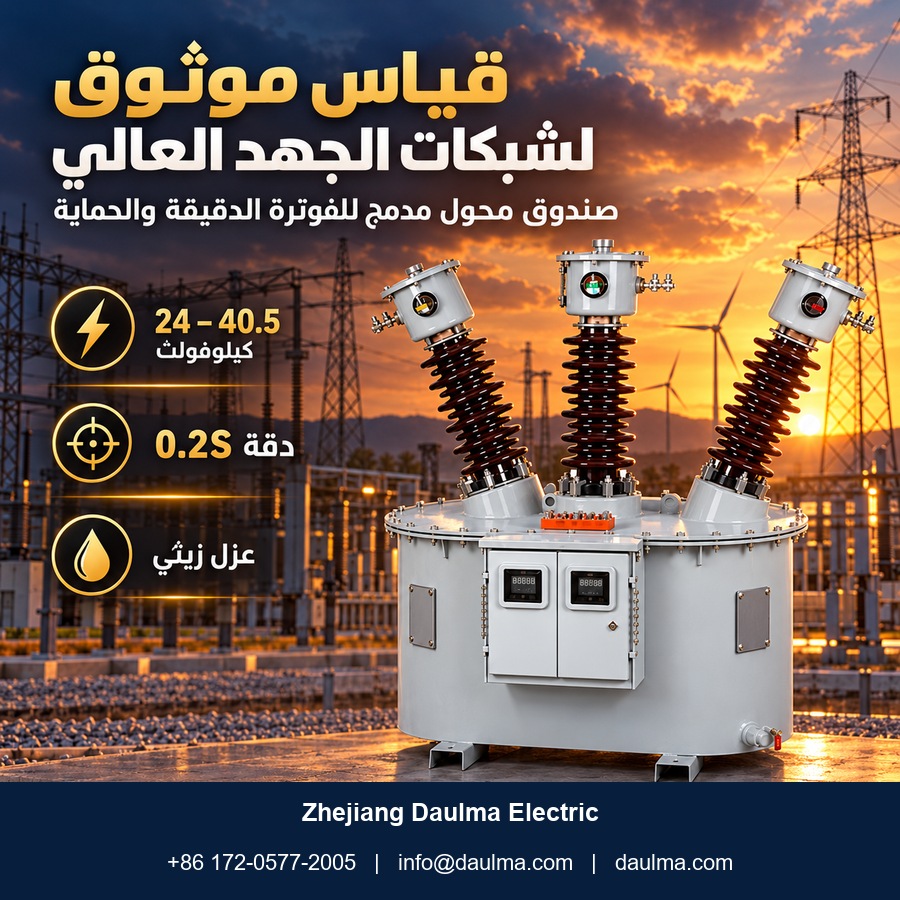

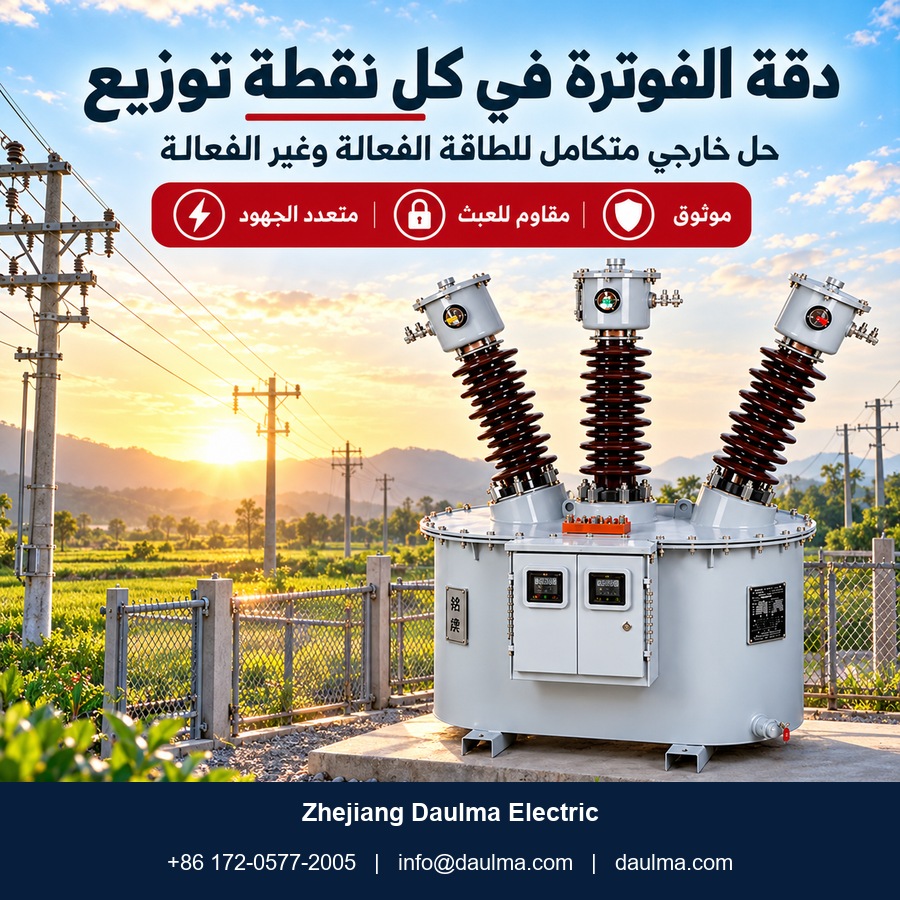

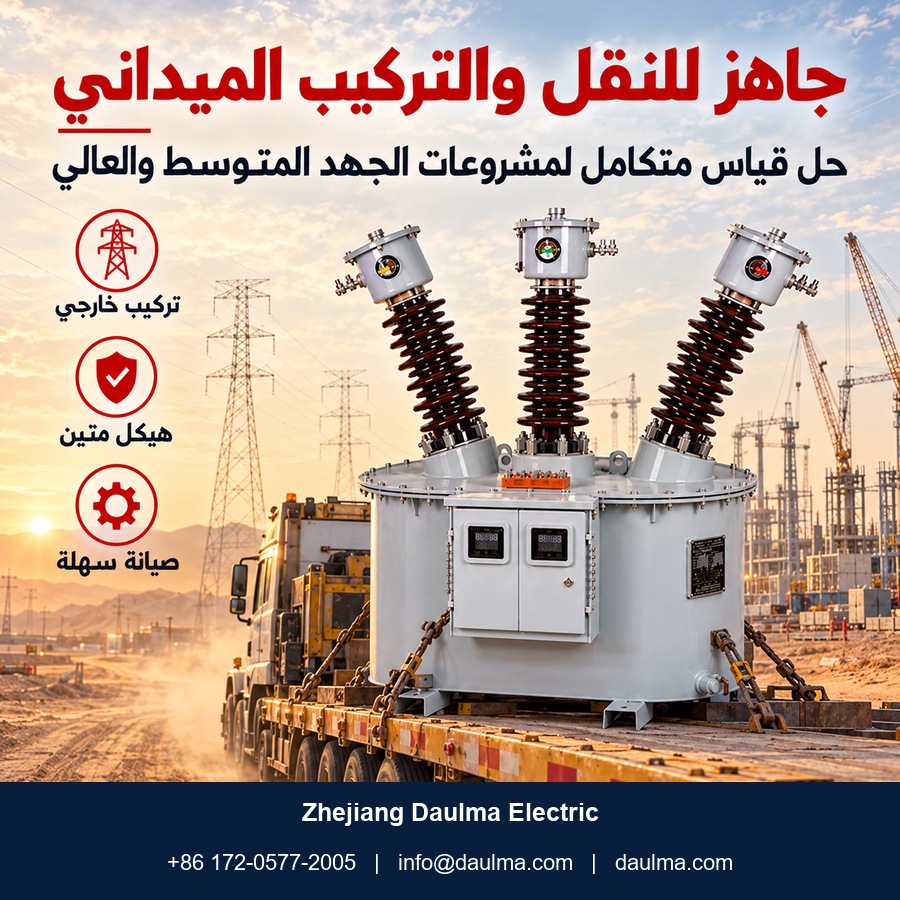

نظرة عامة
يُعدّ صندوق القياس المدمج المنقوع بالزيت JLS-24/33/35/40.5 مصممًا لأنظمة التيار العالي ثلاثية الطور بأربع أسلاك بجهود مصنّفة تبلغ 24 كيلوفولت، 33 كيلوفولت، 35 كيلوفولت، و40.5 كيلوفولت. ويجمع هذا الصندوق بين محولات التيار (CT) ومحولات الجهد (PT) وعلبة عداد الطاقة الكهربائية في وحدة واحدة مختومة مملوءة بزيت المحولات رقم 25# ومزوّدة ببوشينغات خزفية للتوصيلات الأولية والثانوية.
يوفر هذا الجهاز قياس طاقة عالي الدقة مناسب للفوترة في شبكات المرافق العامة وتطبيقات المحطات الفرعية الصناعية. وهو متوافق مع المواصفة GB17201 ويتضمّن عناصر تصميم مضادة للسرقة لضمان سلامة بيانات الفوترة في البيئات الخارجية مثل التركيبات على الأعمدة ونقاط التوزيع عالية الجهد.
لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 24kV / 33kV / 35kV / 40.5kV |
| نوع النظام | ثلاثي الطور بأربع أسلاك |
| وسط العزل | زيت محولات رقم 25# |
| درجة دقة محول التيار | 0.2S / 0.5S |
| درجة دقة محول الجهد | 0.2 / 0.5 |
| التردد المقنّن | 50 هرتز |
| نطاق التيار الأولي | قابل للتخصيص حسب التطبيق |
| التيار الثانوي | 5 أمبير |
| الجهد الثانوي | 100 فولت / 100/√3 فولت |
| قدرة القياس | الطاقة الفعالة والطاقة غير الفعالة |
| بيئة التركيب | خارجية |
| معيار الامتثال | GB17201 |
ترميز الموديل
- J: محول أجهزة مدمج (محول تيار + محول جهد)
- L: نوع التركيب الخارجي (على عمود أو في محطة فرعية)
- S: تكوين ثلاثي الطور بأربع أسلاك
- 24/33/35/40.5: جهود النظام المقنّنة بوحدة كيلوفولت

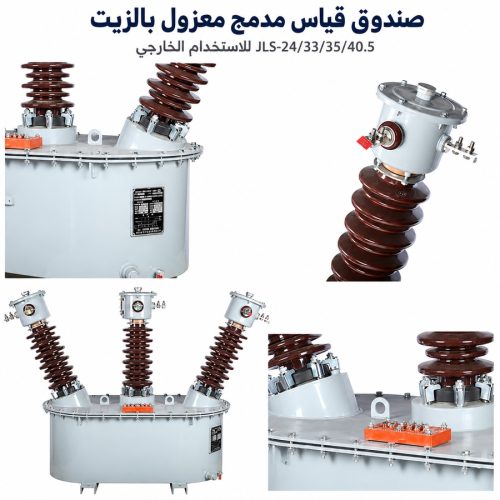

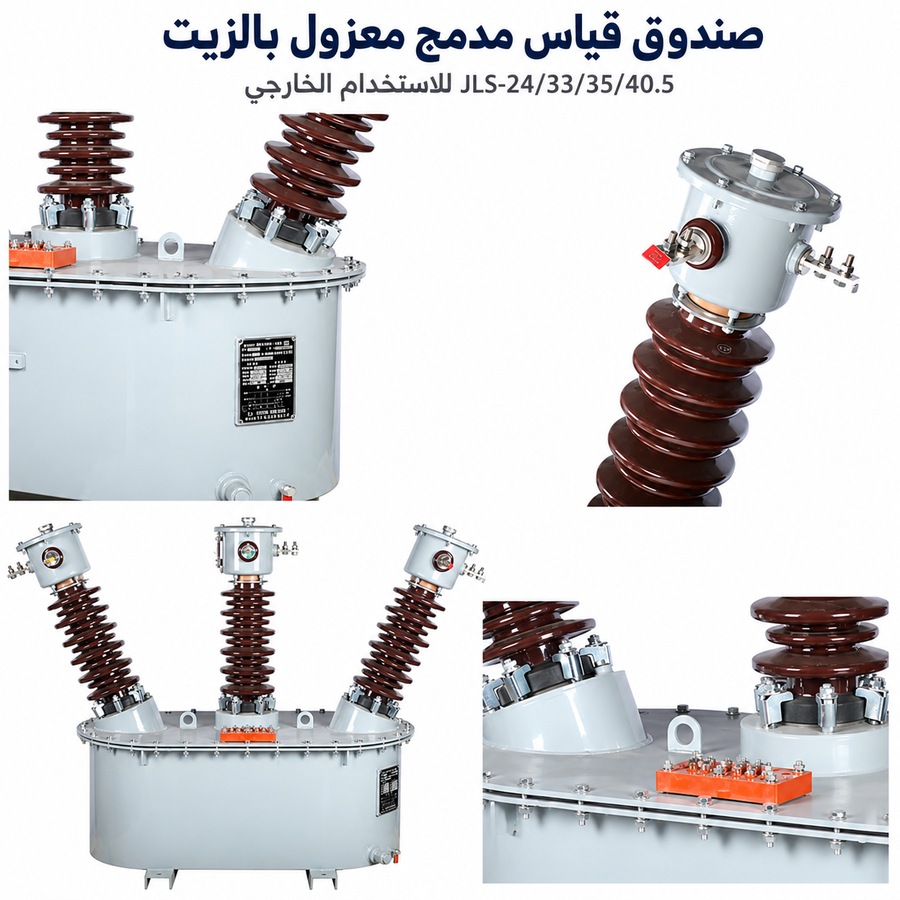

البناء
يتميز صندوق القياس JLS-24/33/35/40.5 ببناء متين منقوع بالزيت، حيث يحتوي الخزان المختوم على زيت محولات رقم 25# للعزل والتبريد. وتتصل الأطراف الأولية والثانوية عبر بوشينغات خزفية عالية الجودة توفر أداءً موثوقًا في الظروف الخارجية القاسية. وتحتوي علبة عداد الطاقة المدمجة على عدادات للطاقة الفعالة وغير الفعالة، مما يوفّر حل قياس كامل ومرصوص. وقد صُمّمت الوحدة بأكملها لتحقيق المتانة وسهولة التركيب والاستقرار طويل الأمد في بيئات التوزيع عالية الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خارجي على عمود، في محطة فرعية، أو نقاط توزيع
- درجة حرارة المحيط: -25°م إلى +40°م
- التردد المقنّن: 50 هرتز أو 60 هرتز
- درجة التلوث: المستوى IV
- العزل: منقوع بالزيت باستخدام زيت محولات رقم 25#
- الأرضي: وصّل طرف التأريض وفقًا للمعايير الكهربائية المحلية
- الصيانة: يتطلب فحص دوري لمستوى الزيت ومعايرة العداد
المعايير الفنية
يُعدّ صندوق القياس المدمج المنقوع بالزيت JLS-24/33/35/40.5 مصممًا لأنظمة 24 كيلوفولت و33 كيلوفولت و35 كيلوفولت و40.5 كيلوفولت. ويتميز بعزل منقوع بالزيت باستخدام زيت محولات رقم 25#، ويعمل ضمن نطاق درجات حرارة من -25°م إلى +40°م، ويلتزم بمعيار GB17201، ويدعم نسب تيار من 5–300/5 أمبير.
الموديلات المختلفة
| الموديل | جهد النظام |
نسبة الجهد |
مستوى العزل (كيلوفولت) |
التطبيق |
|---|---|---|---|---|
| JLS-24 | 24kV | 24000/100V | 24/50/125 | أنظمة 24 كيلوفولت الدولية |
| JLS-33 | 33kV | 33000/110V | 40.5/95/185 | أنظمة 33 كيلوفولت الدولية |
| JLS-35 | 35kV | 35000/100V | 40.5/95/185 | أنظمة 35 كيلوفولت وفق المعيار الصيني |
| JLS-40.5 | 40.5kV | 40500/100V | 40.5/95/185 | أنظمة 40.5 كيلوفولت الدولية |
بيانات محول الجهد
| درجة الدقة | القدرة المقنّنة (فولت أمبير) | التطبيق |
|---|---|---|
| 0.2 | 50 فولت أمبير | القياس عالي الدقة |
| 0.5 | 25 فولت أمبير | القياس القياسي |
بيانات محول التيار
| نسبة التيار | درجة الدقة | القدرة المقنّنة |
|---|---|---|
| 5 – 300/5 أمبير | 0.2S | 10 فولت أمبير |
| 5 – 300/5 أمبير | 0.5S | 10 فولت أمبير |
التركيب والتوصيلات
مخطط التركيب

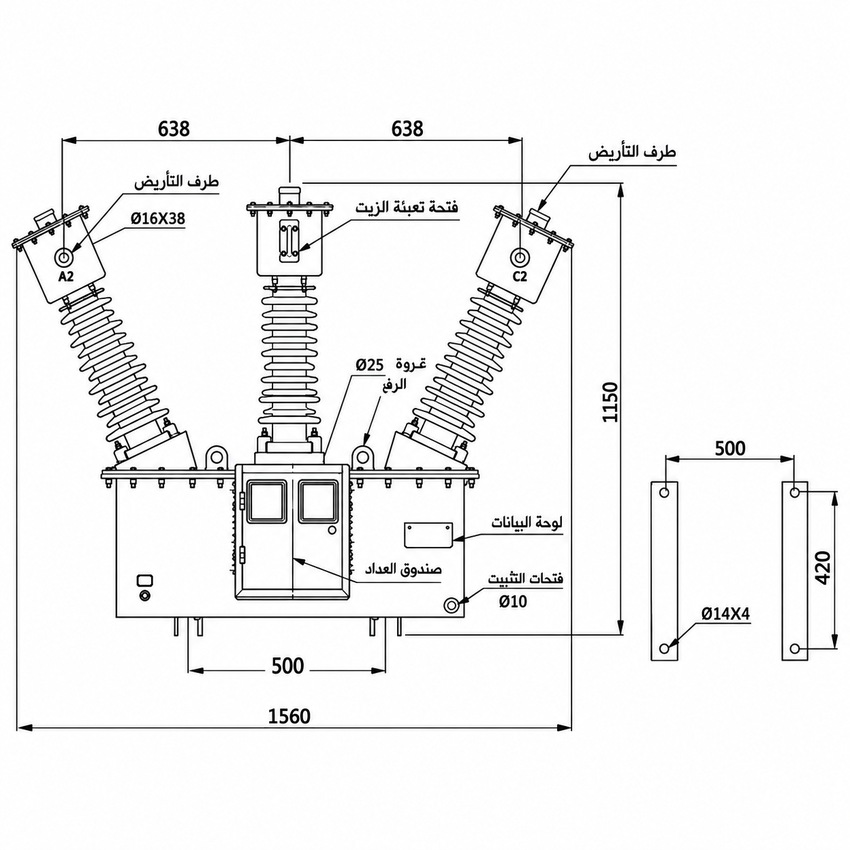

يُصمّم صندوق القياس المدمج المنقوع بالزيت JLS-24/33/35/40.5 للتركيب الخارجي على الأعمدة أو على قواعد. ويتبع الوحدة الرئيسية أبعاد صناديق القياس الخارجية القياسية، مع وجود حجرة جانبية لعدادات الطاقة الفعالة وغير الفعالة. وتوفر البوشينغات المعزولة بالخزف نقاط توصيل أولية وثانوية.
مخطط التوصيل

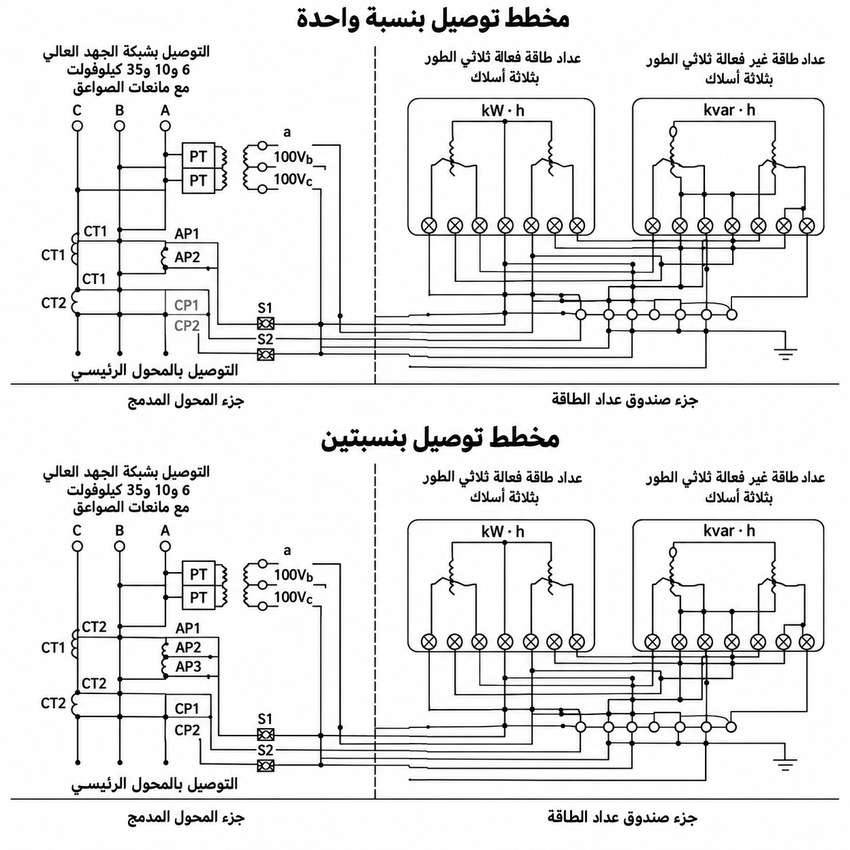

يجب أن تتبع التوصيلات العلامات المحددة للأطراف: تتصل الأطراف الأولية (AP1، AP2، CP1، CP2) بخطوط الجهد العالي، بينما تتصل الأطراف الثانوية بمدخل علبة العداد. تأكد من صحة نسب الجهد والتيار قبل التركيب. وتأكد من أن جميع التوصيلات محكمة وملتزمة بمتطلبات القياس المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل (JLS-24 أو JLS-33 أو JLS-35 أو JLS-40.5) بناءً على جهد نظامك: 24 كيلوفولت، 33 كيلوفولت، 35 كيلوفولت، أو 40.5 كيلوفولت.
- اختر نسبة الجهد المناسبة: 24000/100 فولت لموديل JLS-24، 33000/110 فولت لموديل JLS-33، 35000/100 فولت لموديل JLS-35، أو 40500/100 فولت لموديل JLS-40.5 لتتناسب مع متطلبات مدخل العداد.
- حدد تيار محول التيار الأولي وفقًا لتيار الحمل الفعلي ضمن النطاق المدعوم من 5 أمبير إلى 300 أمبير.
- اختر درجة دقة محول التيار: استخدم 0.2S للقياس عالي الدقة لأغراض الفوترة، أو 0.5S للتطبيقات القياسية.
- حدّد درجة دقة محول الجهد إما 0.2 أو 0.5 حسب دقة القياس المطلوبة.
- اختر بين التوصيل بنسبة واحدة أو نسبتين اعتمادًا على احتياجات مرونة الحمل.
الأسئلة الشائعة
Q1: هل يمكن استخدام صندوق القياس JLS-35 في أنظمة 33 كيلوفولت؟
لا، يجب مطابقة جهد النظام مع الموديل. موديل JLS-35 مصمم لأنظمة 35 كيلوفولت وفق المعيار الصيني، بينما JLS-33 لأنظمة 33 كيلوفولت الدولية. يرجى تحديد جهد النظام بدقة عند الطلب.
Q2: ما هي ظروف التركيب ودرجة الحرارة المحيطة لصناديق القياس هذه؟
تُركب خارجياً على الأعمدة أو في المحطات الفرعية. تعمل بكفاءة ضمن نطاق درجات حرارة من -25°م إلى +40°م وبدرجة تلوث IV. يُشترط تأريض الطرف وفق المعايير المحلية.
Q3: هل تتوفر خيارات تخصيص لنسب التيار والجهد قبل الشحن؟
نعم، تدعم الصناديق نسب تيار من 5 إلى 300/5 أمبير. يتم تحديد نسب الجهد مثل 24000/100V أو 33000/110V حسب الموديل. تواصل معنا لتأكيد متطلبات المشروع الخاصة.
Q4: كيف يتم عزل هذه المحولات وما هي متطلبات الصيانة؟
يعتمد النظام على العزل المنقوع بالزيت باستخدام زيت محولات رقم 25#. تتطلب الصيانة فحصاً دورياً لمستوى الزيت ومعايرة العداد لضمان الدقة المستمرة.
Q5: ما هي المعايير الفنية التي يلتزم بها صندوق القياس JLS؟
يلتزم المنتج بمعيار GB17201 لأنظمة التوزيع عالية الجهد. يُستخدم كصندوق قياس مدمج لجهد 24 إلى 40.5 كيلوفولت في شبكات التوزيع الخارجية.
Q6: ما هي اختبارات المصنع المطلوبة قبل تسليم صندوق القياس؟
تخضع الوحدات لفحوصات روتينية للتأكد من سلامة العزل الزيتي ودقة نسب التحويل. تفاصيل شهادات الاختبار المحددة ومدة التسليم تخضع لتأكيد الطلب.
