Technické parametry

Provozní podmínky

• Umístění instalace: Venkovní montáž na sloup, do rozvodny nebo na rozvodné body
• Okolní teplota: -25 °C až +40 °C
• Jmenovitá frekvence: 50 Hz nebo 60 Hz
• Stupeň znečištění: IV. stupeň
• Izolace: Olejová s transformátorovým olejem 25#
• Uzemnění: Připojte svorku uzemnění dle místních elektrotechnických předpisů
• Údržba: Vyžaduje pravidelnou kontrolu hladiny oleje a kalibraci elektroměru

Technické parametry

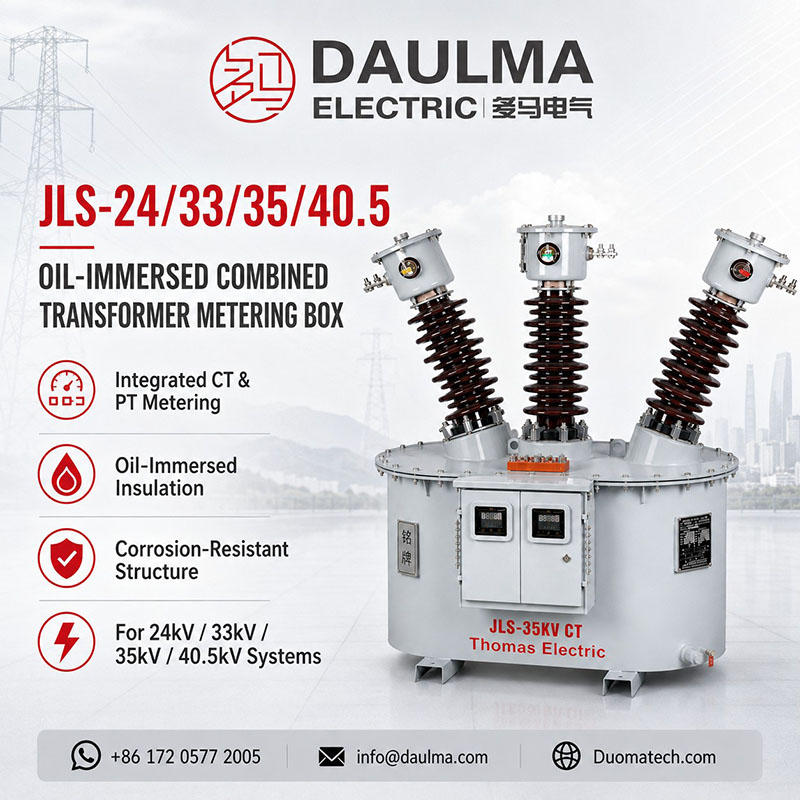

JLS-24/33/35/40.5 je venkovní olejový kombinovaný měřicí transformátor určený pro sítě 24 kV, 33 kV, 35 kV a 40,5 kV. Využívá olejovou izolaci s transformátorovým olejem 25#, pracuje v teplotním rozsahu -25 °C až +40 °C, splňuje normu GB17201 a podporuje proudové převody 5–300/5 A.

Varianty modelů

Data napěťového měniče

Data proudového měniče

Instalace a zapojení

Instalační schéma

Olejový kombinovaný měřicí transformátor JLS-24/33/35/40.5 je určen pro venkovní montáž na sloup nebo na základnu. Hlavní jednotka odpovídá standardním rozměrům venkovních měřicích rozvaděčů, přičemž postranní komora obsahuje elektroměry pro činnou a jalovou energii. Porcelánové izolované průchodky tvoří připojovací body pro primární i sekundární obvody.

Schéma zapojení

Zapojení musí dodržovat označení svorek: primární svorky (AP1, AP2, CP1, CP2) se připojují k vysokonapěťovým vedením, zatímco sekundární svorky se připojují ke vstupům měřicího rozvaděče. Před instalací ověřte správnost napěťových a proudových převodů. Ujistěte se, že všechna připojení jsou pevná a splňují požadavky místní distribuční společnosti.

Výběr a časté otázky

Průvodce výběrem

• Vyberte model (JLS-24, JLS-33, JLS-35 nebo JLS-40.5) podle napětí vaší sítě: 24 kV, 33 kV, 35 kV nebo 40,5 kV.
• Zvolte správný převod napěťového měniče: 24000/100 V pro JLS-24, 33000/110 V pro JLS-33, 35000/100 V pro JLS-35 nebo 40500/100 V pro JLS-40.5, aby odpovídal vstupním požadavkům elektroměru.
• Určete primární proud CT podle skutečného zatížení v rozsahu 5–300 A.
• Vyberte třídu přesnosti CT: 0,2S pro vysoce přesné účelové měření nebo 0,5S pro standardní aplikace.
• Specifikujte třídu přesnosti PT jako 0,2 nebo 0,5 podle požadované přesnosti měření.
• Rozhodněte se mezi jednopoměrovým nebo dvoupoměrovým zapojením podle potřeby flexibilního měření při proměnném zatížení.

Nejčastější dotazy

Otázka 1: K čemu se používá olejový měřicí rozvaděč JLS-24/33/35/40.5?

Měřicí rozvaděč JLS-24/33/35/40.5 je venkovní olejové vysokonapěťové měřicí řešení určené pro rozvodné sítě 24 kV, 33 kV, 35 kV a 40,5 kV. Integruje proudové měniče (CT), napěťové měniče (PT) a elektroměr do jednoho uzavřeného bloku a umožňuje přesné měření činné i jalové energie pro účely fakturace a průmyslového monitorování.

Otázka 2: Jak si vybrat mezi modely JLS-24, JLS-33, JLS-35 a JLS-40.5?

Zvolte JLS-24 pro sítě 24 kV s převodem 24000/100 V, JLS-33 pro sítě 33 kV s převodem 33000/110 V, JLS-35 pro sítě 35 kV (čínský standard) s převodem 35000/100 V nebo JLS-40.5 pro sítě 40,5 kV s převodem 40500/100 V. Všechny modely podporují stejný rozsah CT (5–300/5 A), ale liší se izolačními hladinami a napěťovými specifikacemi.

Otázka 3: Proč jsou vyšší izolační hladiny důležité u těchto měřicích rozvaděčů?

Vyšší izolační hladiny (např. 40,5/95/185 kV) zajišťují spolehlivý provoz při přechodných přepětích a v náročných klimatických podmínkách. To je nezbytné pro sítě 33 kV, 35 kV a 40,5 kV, kde elektrické namáhání přesahuje běžné střední napětí.

Otázka 4: Jakou údržbu vyžaduje olejový měřicí rozvaděč?

Pravidelná údržba zahrnuje kontrolu hladiny oleje přes inspekční okénko, test kvality oleje a případnou výměnu oleje přes odvodňovací otvor. Dále je třeba kontrolovat porcelánové průchodky na trhliny nebo znečištění a pravidelně kalibrovat elektroměr pro zachování přesnosti.

Otázka 5: Obsahuje série JLS protiúderní funkce?

Ano, měřicí rozvaděč JLS má uzavřený prostor s manipulačními plombami, zabezpečené svorkové spoje a chráněný přístup k elektroměru, což brání neoprávněnému zásahu a chrání integritu fakturačních dat.

Otázka 6: Jaké třídy přesnosti jsou k dispozici pro CT a PT v sérii JLS?

CT jsou dostupné v třídách 0,2S (pro vysoce přesné účelové měření) a 0,5S (pro standardní aplikace). PT nabízejí třídy přesnosti 0,2 nebo 0,5. Volba závisí na požadované přesnosti měření.

Otázka 7: Jaký je rozdíl mezi jednopoměrovým a dvoupoměrovým zapojením?

Jednopoměrové zapojení používá jeden pevný převod proudu ve všech fázích. Dvoupoměrové zapojení poskytuje dva převody: větší převod připojený k AP1/AP2 a CP1/CP2 a menší převod připojený k AP1/AP3 a CP1/CP3, což umožňuje flexibilní měření při různém zatížení.

Často kladené otázky

Q1: Který model je vhodný pro mezinárodní distribuční sítě 33 kV?

Pro sítě 33 kV je určen model JLS-33. Nabízí převod napětí 33000/110 V a izolační hladinu 40,5/95/185 kV. Pro finální potvrzení kontaktujte naše inženýry.

Q2: Jaké jsou extrémní provozní teploty pro tento olejový měřicí transformátor?

Transformátor spolehlivě pracuje v okolních teplotách od -25 °C do +40 °C. Využívá izolační olej 25# a vyžaduje pravidelnou kontrolu jeho hladiny.

Q3: Jaké proudové převody jsou dostupné pro řadu transformátorů JLS?

Standardní proudové převody se pohybují v rozsahu 5/5 A až 300/5 A. Přesný převod závisí na zvoleném modelu. Pro atypické poměry nás kontaktujte.

Q4: Splňuje tento kombinovaný transformátor mezinárodní testovací normy?

Výrobce deklaruje shodu s normou GB17201. Pro dodání specifických certifikátů IEC nebo IEEE vyžadovaných vaším projektem prosím kontaktujte naše obchodní oddělení.

Q5: Lze převod napětí upravit pro nestandardní požadavky sítě?

Ano, výroba nestandardních převodů je možná po potvrzení továrnou. Uveďte přesné parametry primárního a sekundárního napětí již v poptávce.

Q6: Kam se typicky instaluje kombinovaný měřicí transformátor JLS-40.5?

Je navržen pro venkovní instalaci na sloupy, do rozvoden nebo na rozvodné body. Vhodný pro sítě 40,5 kV s IV. stupněm znečištění.
