Descripción general
El JLS-24/33/35/40.5 es una caja de medición combinada sumergida en aceite, diseñada para sistemas trifásicos de cuatro hilos de alta tensión con tensiones nominales de 24 kV, 33 kV, 35 kV y 40,5 kV. Integra transformadores de corriente (TC), transformadores de tensión (TT) y una caja para contador de energía en una única unidad sellada, llena con aceite dieléctrico tipo 25# y equipada con bornes aislados de porcelana para las conexiones primarias y secundarias.
Este dispositivo ofrece mediciones energéticas de alta precisión, adecuadas para facturación comercial en redes eléctricas y aplicaciones en subestaciones industriales. Cumple con la norma GB17201 e incorpora elementos antihurto que garantizan la integridad de la facturación en entornos exteriores, como instalaciones sobre poste y puntos de distribución de alta tensión.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 24 kV / 33 kV / 35 kV / 40,5 kV |
| Tipo de sistema | Trifásico de cuatro hilos |
| Medio aislante | Aceite dieléctrico tipo 25# |
| Clase de precisión del TC | 0,2S / 0,5S |
| Clase de precisión del TT | 0,2 / 0,5 |
| Frecuencia nominal | 50 Hz |
| Rango de corriente primaria | Personalizable según aplicación |
| Corriente secundaria | 5 A |
| Tensión secundaria | 100 V / 100/√3 V |
| Capacidad de medición | Energía activa y reactiva |
| Ambiente de instalación | Exterior |
| Norma de cumplimiento | GB17201 |
Designación del modelo
- J: Transformador combinado de instrumento (TC + TT)
- L: Tipo de instalación exterior (sobre poste o en subestación)
- S: Configuración trifásica de cuatro hilos
- 24/33/35/40.5: Tensiones nominales del sistema en kV
Construcción

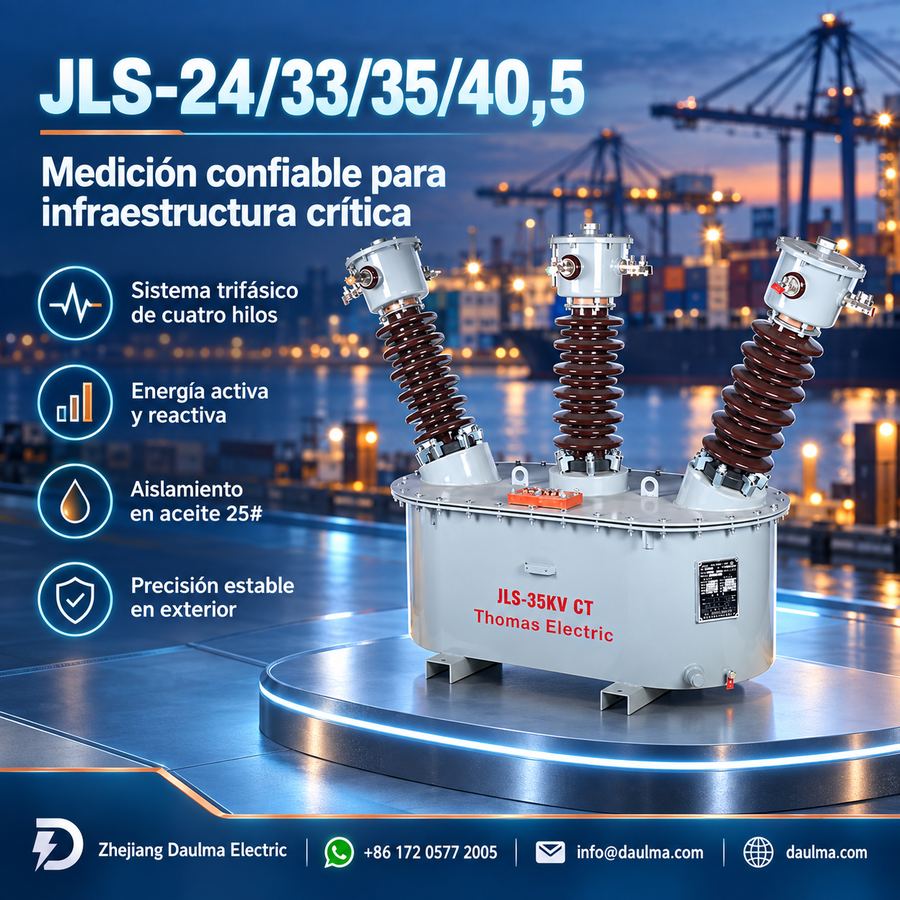

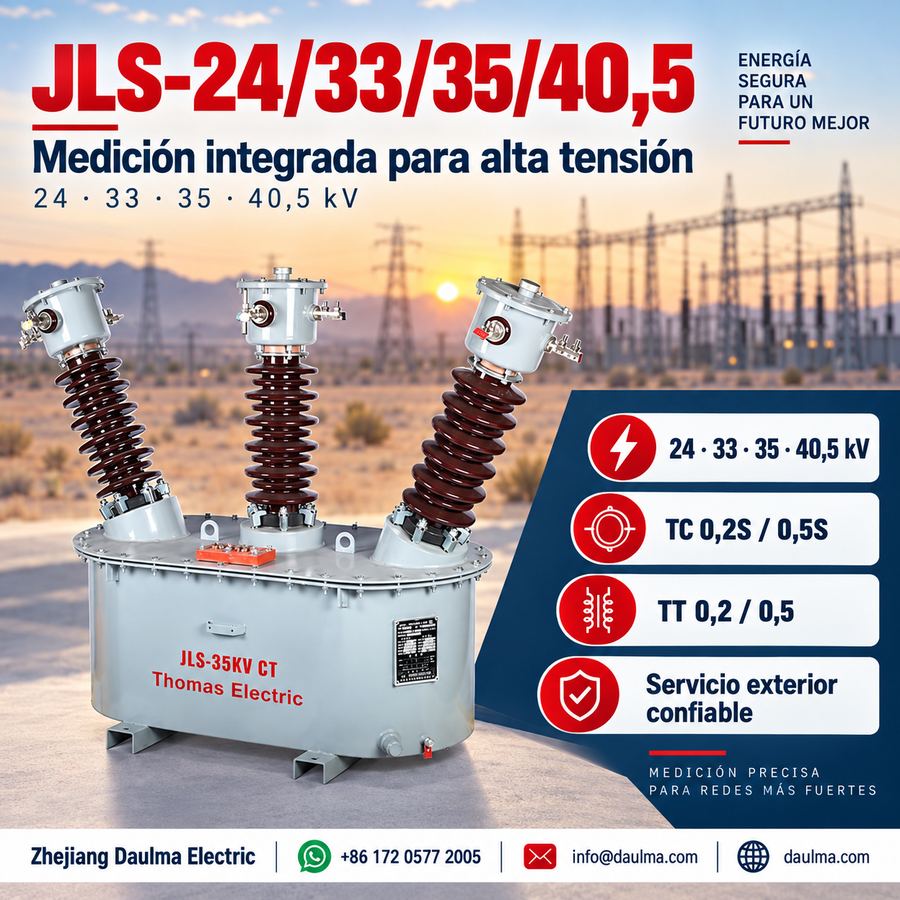

El JLS-24/33/35/40.5 presenta una robusta construcción sumergida en aceite, con un tanque sellado lleno de aceite dieléctrico tipo 25# para aislamiento y refrigeración. Los terminales primarios y secundarios se conectan mediante bornes de porcelana de alta calidad, que garantizan un rendimiento fiable en condiciones ambientales adversas. La caja integrada para contadores alberga tanto el medidor de energía activa como el de reactiva, ofreciendo una solución de medición completa y compacta. Todo el conjunto está diseñado para durabilidad, facilidad de instalación y estabilidad a largo plazo en entornos de distribución de alta tensión.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Exterior, montado sobre poste, en subestación o en puntos de distribución
- Temperatura ambiente: -25 °C a +40 °C
- Frecuencia nominal: 50 Hz o 60 Hz
- Grado de contaminación: Nivel IV
- Aislamiento: Sumergido en aceite con aceite dieléctrico tipo 25#
- Puesta a tierra: Conectar el borne de tierra conforme a las normas eléctricas locales
- Mantenimiento: Requiere verificación periódica del nivel de aceite y calibración del contador
Parámetros técnicos
El JLS-24/33/35/40.5 es una caja de medición combinada sumergida en aceite para uso exterior, diseñada para sistemas de 24 kV, 33 kV, 35 kV y 40,5 kV. Cuenta con aislamiento en aceite dieléctrico tipo 25#, opera en un rango de temperatura de -25 °C a +40 °C, cumple con la norma GB17201 y admite relaciones de corriente desde 5–300/5 A.
Variantes del modelo
| Modelo | Tensión del sistema |
Relación de tensión |
Nivel de aislamiento (kV) |
Aplicación |
|---|---|---|---|---|
| JLS-24 | 24 kV | 24000/100 V | 24/50/125 | Sistemas internacionales de 24 kV |
| JLS-33 | 33 kV | 33000/110 V | 40,5/95/185 | Sistemas internacionales de 33 kV |
| JLS-35 | 35 kV | 35000/100 V | 40,5/95/185 | Sistemas chinos estándar de 35 kV |
| JLS-40.5 | 40,5 kV | 40500/100 V | 40,5/95/185 | Sistemas internacionales de 40,5 kV |
Datos del transformador de tensión
| Clase de precisión | Potencia nominal (VA) | Aplicación |
|---|---|---|
| 0,2 | 50 VA | Medición de alta precisión |
| 0,5 | 25 VA | Medición estándar |
Datos del transformador de corriente
| Relación de corriente | Clase de precisión | Potencia nominal |
|---|---|---|
| 5 – 300/5 A | 0,2S | 10 VA |
| 5 – 300/5 A | 0,5S | 10 VA |
Instalación y cableado
Diagrama de instalación
La caja de medición combinada sumergida en aceite JLS-24/33/35/40.5 está diseñada para instalación exterior sobre poste o sobre base. La unidad principal cumple con las dimensiones estándar de cajas de medición exteriores, con un compartimento lateral para los contadores de energía activa y reactiva. Los bornes aislados de porcelana proporcionan los puntos de conexión primarios y secundarios.
Diagrama de cableado
Las conexiones deben seguir las marcas especificadas en los terminales: los terminales primarios (AP1, AP2, CP1, CP2) se conectan a las líneas de alta tensión, mientras que los terminales secundarios se enlazan a las entradas de la caja de medición. Confirme las relaciones correctas de tensión y corriente antes de la instalación. Asegúrese de que todas las conexiones sean firmes y cumplan con los requisitos locales de medición de la compañía eléctrica.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo (JLS-24, JLS-33, JLS-35 o JLS-40.5) según la tensión de su sistema: 24 kV, 33 kV, 35 kV o 40,5 kV.
- Elija la relación de tensión correcta: 24000/100 V para JLS-24, 33000/110 V para JLS-33, 35000/100 V para JLS-35 o 40500/100 V para JLS-40.5, para adaptarse a los requisitos de entrada del contador.
- Determine la corriente primaria del TC según la corriente de carga real dentro del rango admitido de 5 A a 300 A.
- Seleccione la clase de precisión del TC: use 0,2S para medición comercial de alta precisión o 0,5S para aplicaciones estándar.
- Especifique la clase de precisión del TT como 0,2 o 0,5 según la precisión requerida en la medición.
- Decida entre cableado de relación simple o doble según las necesidades de flexibilidad de carga.
Frequently Asked Questions
Q1: ¿Puede operar en exteriores con grado de contaminación nivel IV?
Sí, está diseñado para grado de contaminación IV. Su aislamiento sumergido en aceite dieléctrico tipo 25# garantiza la operación segura. Consulte al fabricante para verificaciones específicas del sitio.
Q2: ¿Cuál es la relación de tensión para el modelo de 33 kV?
El JLS-33 opera con una relación de tensión de 33000/110 V. Su nivel de aislamiento es de 40,5/95/185 kV. Confirme los detalles técnicos antes de la compra.
Q3: ¿Cuáles son los modelos disponibles para diferentes tensiones del sistema?
Disponemos de variantes para 24 kV, 33 kV, 35 kV y 40,5 kV. Cada modelo se adapta a normativas internacionales y locales específicas. Solicite la ficha técnica según su proyecto.
Q4: ¿Qué mantenimiento requiere este transformador combinado sumergido en aceite?
Requiere verificación periódica del nivel de aceite y calibración del contador. Asegúrese de conectar el borne de tierra según las normas locales. Contacte a soporte para el plan de mantenimiento.
Q5: ¿Se incluyen pruebas de fábrica antes del envío?
Las pruebas de fábrica están sujetas a confirmación según el proyecto. El equipo cumple con la norma GB17201 y admite relaciones de 5-300/5 A. Contacte al proveedor para detalles de certificación.
Q6: ¿Dónde se puede instalar este transformador de medición trifásica?
Su posición de instalación es exclusivamente exterior. Puede montarse sobre postes, en subestaciones o en puntos de distribución. Consulte a su proveedor para detalles de montaje.
