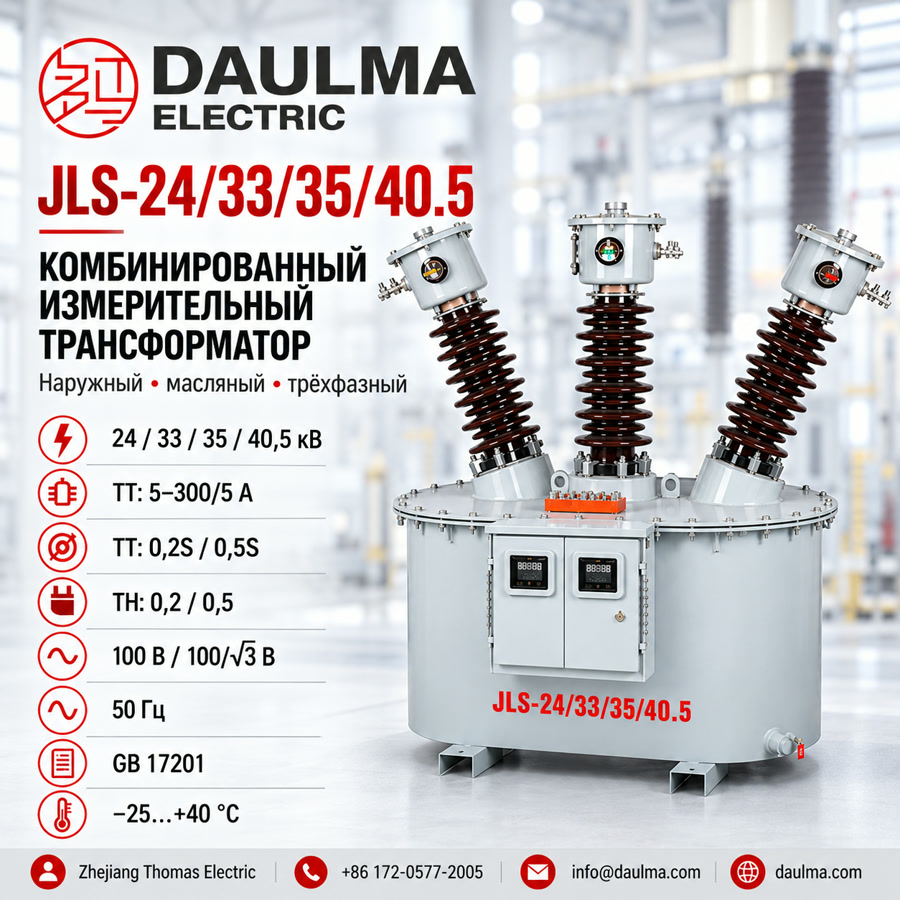

Обзор
Комбинированный масляный измерительный трансформатор JLS-24/33/35/40.5 предназначен для трехфазных четырехпроводных высоковольтных систем с номинальным напряжением 24 кВ, 33 кВ, 35 кВ и 40,5 кВ. Устройство объединяет в едином герметичном корпусе трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и отсек счетчика электрической энергии, заполнено трансформаторным маслом марки 25# и оснащено фарфоровыми вводами для первичных и вторичных соединений.
Данное устройство обеспечивает высокоточные измерения электроэнергии, подходящие для коммерческого учета у энергоснабжающих организаций и промышленных подстанций. Оно соответствует стандарту GB17201 и имеет конструктивные элементы защиты от хищения, гарантирующие целостность данных учета при наружной установке — на опорах ЛЭП и в точках высоковольтного распределения.

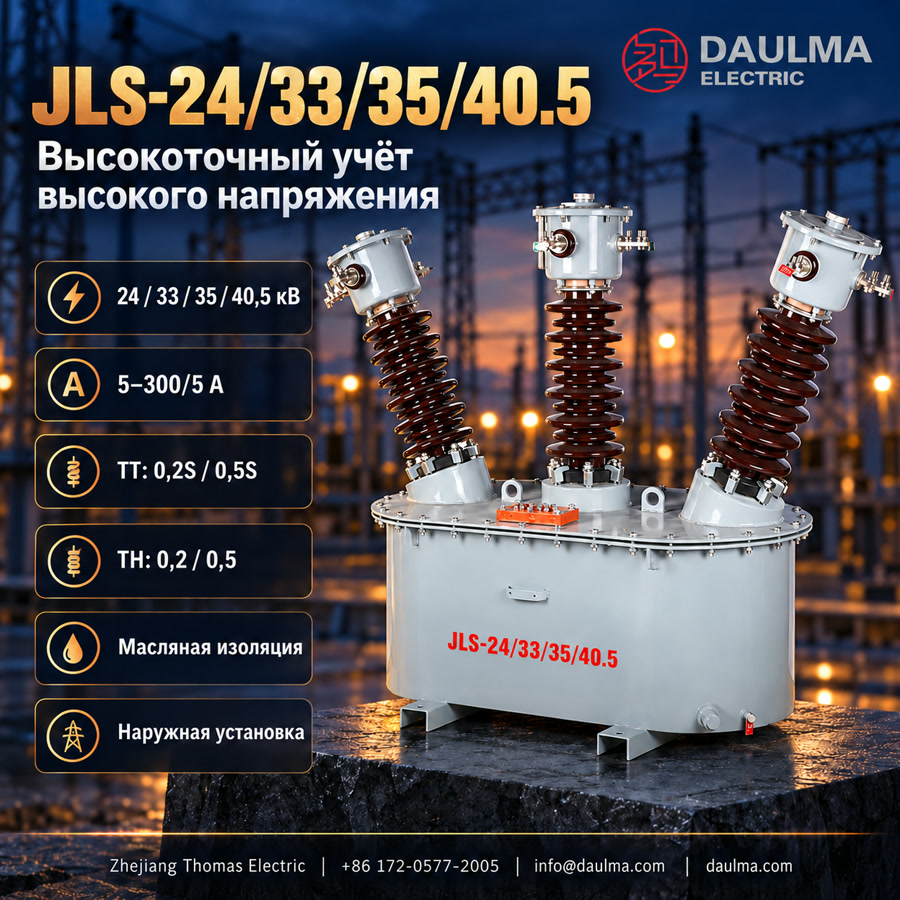

Основные технические характеристики
| Параметр | Значение |
|---|---|
| Класс напряжения | 24 кВ / 33 кВ / 35 кВ / 40,5 кВ |
| Тип системы | Трехфазная четырехпроводная |
| Изоляционная среда | Трансформаторное масло марки 25# |
| Класс точности ТТ | 0,2S / 0,5S |
| Класс точности ТН | 0,2 / 0,5 |
| Номинальная частота | 50 Гц |
| Диапазон первичного тока | Подбирается индивидуально под конкретное применение |
| Вторичный ток | 5 А |
| Вторичное напряжение | 100 В / 100/√3 В |
| Функция учета | Активная и реактивная энергия |
| Условия установки | Наружная |
| Стандарт соответствия | GB17201 |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Тип установки — наружный (на опоре или подстанции)
- S: Конфигурация — трехфазная четырехпроводная
- 24/33/35/40.5: Номинальные напряжения системы, кВ

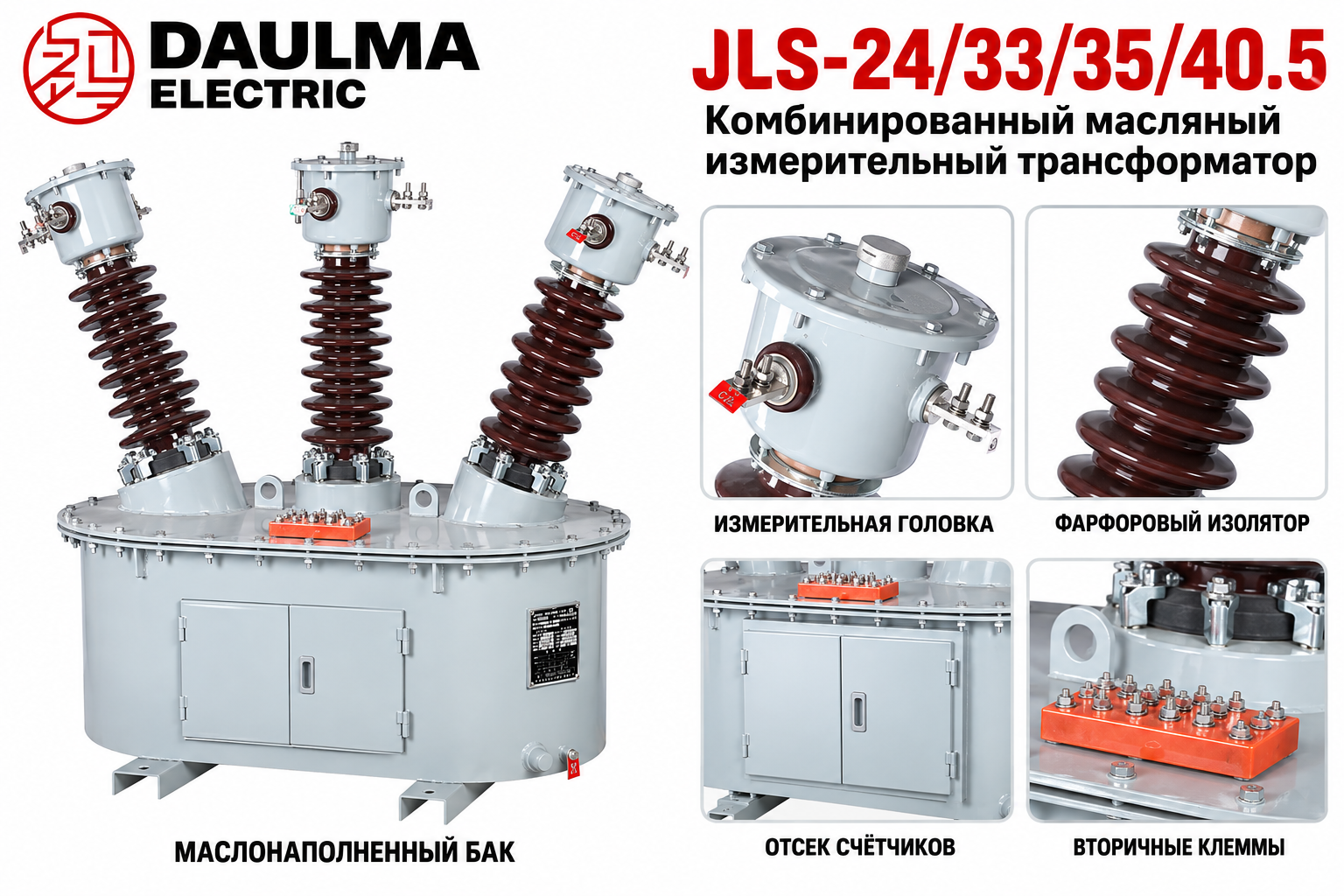

Конструкция
Конструкция JLS-24/33/35/40.5 выполнена в виде прочного маслонаполненного герметичного бака, заполненного трансформаторным маслом марки 25#, обеспечивающим изоляцию и охлаждение. Первичные и вторичные выводы подключаются через высококачественные фарфоровые вводы, гарантирующие надежную работу в суровых наружных условиях. Встроенный отсек счетчика содержит как активные, так и реактивные счетчики электроэнергии, обеспечивая полное и компактное решение для учета. Вся конструкция спроектирована на долговечность, простоту монтажа и стабильную эксплуатацию в условиях высоковольтного распределения.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, подстанции или распределительных пунктах
- Температура окружающей среды: от –25°C до +40°C
- Номинальная частота: 50 Гц или 60 Гц
- Степень загрязнения: IV уровень
- Изоляция: Масляная с использованием трансформаторного масла марки 25#
- Заземление: Подключайте заземляющий вывод в соответствии с местными нормами ПУЭ
- Обслуживание: Требуется периодическая проверка уровня масла и калибровка счетчика
Технические параметры
Комбинированный масляный измерительный трансформатор JLS-24/33/35/40.5 предназначен для наружной установки в сетях 24 кВ, 33 кВ, 35 кВ и 40,5 кВ. Устройство имеет масляную изоляцию с применением трансформаторного масла марки 25#, работает в диапазоне температур от –25°C до +40°C, соответствует стандарту GB17201 и поддерживает коэффициенты трансформации тока от 5–300/5 А.
Варианты исполнения
| Модель | Напряжение системы |
Передаточное отношение |
Уровень изоляции (кВ) |
Применение |
|---|---|---|---|---|
| JLS-24 | 24 кВ | 24000/100 В | 24/50/125 | Международные сети 24 кВ |
| JLS-33 | 33 кВ | 33000/110 В | 40,5/95/185 | Международные сети 33 кВ |
| JLS-35 | 35 кВ | 35000/100 В | 40,5/95/185 | Сети 35 кВ по китайскому стандарту |
| JLS-40.5 | 40,5 кВ | 40500/100 В | 40,5/95/185 | Международные сети 40,5 кВ |
Данные трансформатора напряжения
| Класс точности | Номинальная мощность (В·А) | Применение |
|---|---|---|
| 0,2 | 50 В·А | Высокоточный учет |
| 0,5 | 25 В·А | Стандартный учет |
Данные трансформатора тока
| Коэффициент трансформации | Класс точности | Номинальная мощность |
|---|---|---|
| 5 – 300/5 А | 0,2S | 10 В·А |
| 5 – 300/5 А | 0,5S | 10 В·А |
Установка и подключение

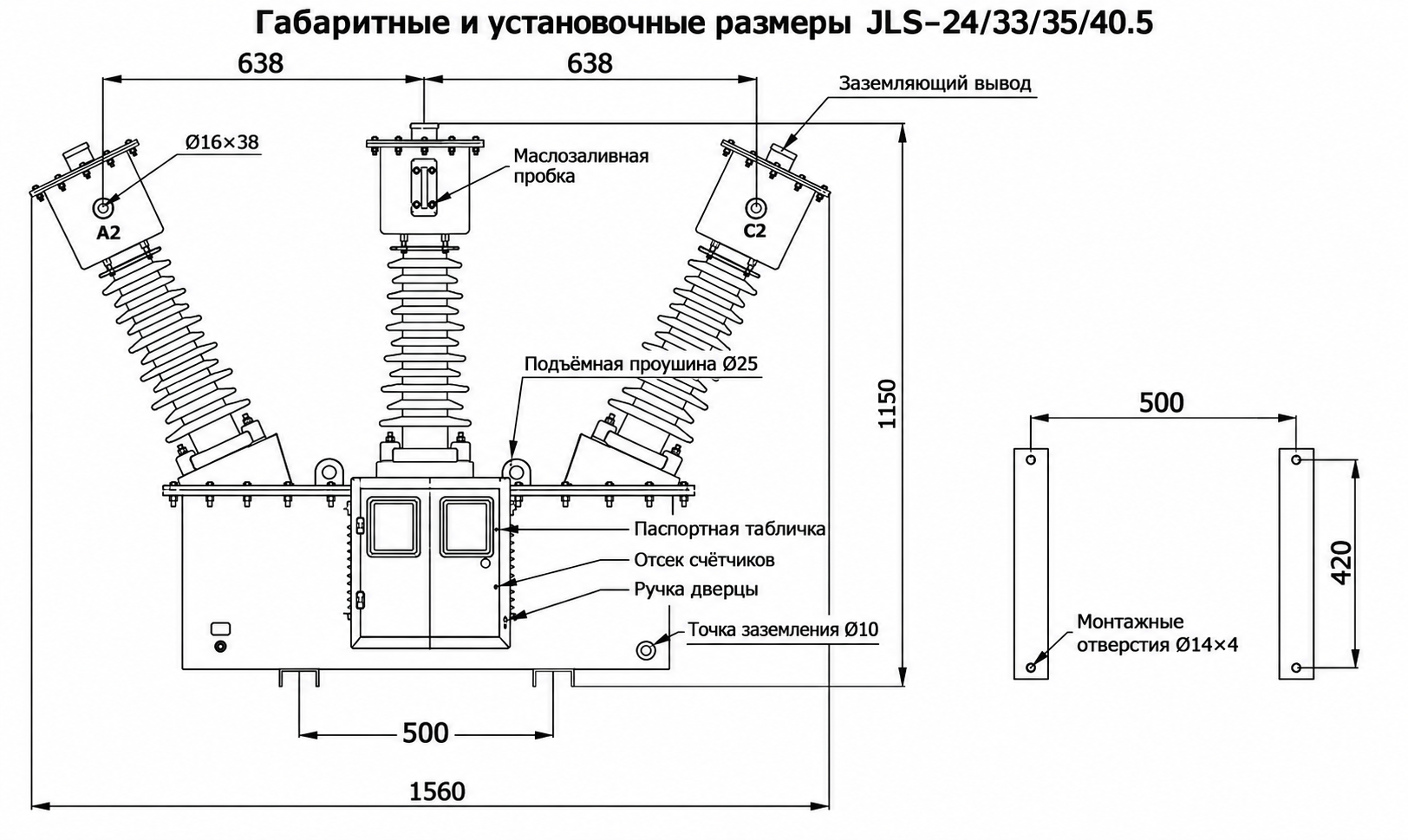

Схема установки
Комбинированный масляный измерительный трансформатор JLS-24/33/35/40.5 предназначен для наружной установки на опоре или на фундаменте. Основной корпус соответствует стандартным габаритам наружных измерительных шкафов, с боковым отсеком для установки счетчиков активной и реактивной энергии. Фарфоровые изолированные вводы служат для подключения первичных и вторичных цепей.

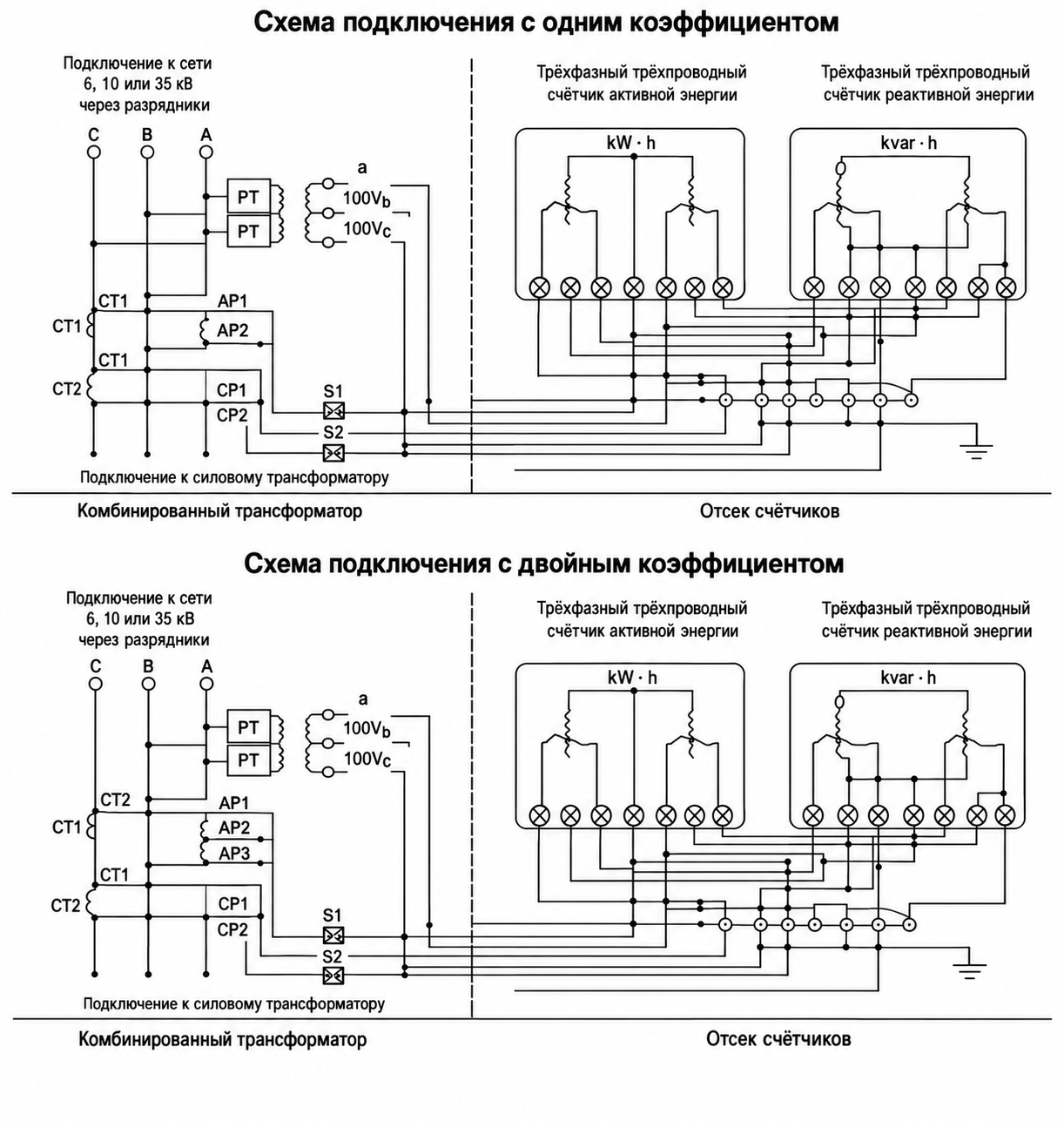

Схема подключения
Подключение должно выполняться строго в соответствии с маркировкой выводов: первичные выводы (AP1, AP2, CP1, CP2) подключаются к высоковольтным линиям, а вторичные — ко входам счетчика. Перед монтажом убедитесь в правильности передаточных отношений напряжения и тока. Все соединения должны быть надежными и соответствовать требованиям местной энергосбытовой организации.
Подбор и частые вопросы
Руководство по выбору
- Выберите модель (JLS-24, JLS-33, JLS-35 или JLS-40.5) в зависимости от напряжения вашей сети: 24 кВ, 33 кВ, 35 кВ или 40,5 кВ.
- Подберите правильное передаточное отношение напряжения: 24000/100 В для JLS-24, 33000/110 В для JLS-33, 35000/100 В для JLS-35 или 40500/100 В для JLS-40.5 в соответствии с требованиями входа счетчика.
- Определите первичный ток ТТ согласно фактической нагрузке в пределах поддерживаемого диапазона от 5 А до 300 А.
- Выберите класс точности ТТ: 0,2S — для высокоточного коммерческого учета или 0,5S — для стандартных задач учета.
- Укажите класс точности ТН: 0,2 или 0,5 в зависимости от требуемой точности измерений.
- Определитесь между одинарным или двойным коэффициентом трансформации в зависимости от необходимости гибкости при изменении нагрузки.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен масляный измерительный трансформатор JLS-24/33/35/40.5?
Измерительный трансформатор JLS-24/33/35/40.5 — это наружное маслонаполненное высоковольтное устройство учета для распределительных сетей 24 кВ, 33 кВ, 35 кВ и 40,5 кВ. Он объединяет в одном герметичном корпусе трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчик электрической энергии, обеспечивая точный учет активной и реактивной энергии для коммерческого биллинга и промышленного мониторинга.
Вопрос 2: Как выбрать между моделями JLS-24, JLS-33, JLS-35 и JLS-40.5?
Выбирайте JLS-24 для сетей 24 кВ с передаточным отношением 24000/100 В, JLS-33 — для 33 кВ с отношением 33000/110 В, JLS-35 — для сетей 35 кВ (по китайскому стандарту) с отношением 35000/100 В или JLS-40.5 — для сетей 40,5 кВ с отношением 40500/100 В. Все модели поддерживают одинаковый диапазон ТТ (5–300/5 А), но отличаются уровнями изоляции и параметрами напряжения.
Вопрос 3: Почему важны повышенные уровни изоляции в этих измерительных трансформаторах?
Повышенные уровни изоляции (например, 40,5/95/185 кВ) обеспечивают надежную работу при переходных перенапряжениях и в сложных климатических условиях. Это особенно важно для сетей 33 кВ, 35 кВ и 40,5 кВ, где электрические нагрузки превышают типичные для среднего напряжения.
Вопрос 4: Какое обслуживание требуется масляному измерительному трансформатору?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, анализ качества масла и его замену через сливной патрубок при необходимости. Необходимо осматривать фарфоровые вводы на наличие трещин или загрязнений, а также периодически калибровать счетчик энергии для поддержания точности.
Вопрос 5: Имеет ли серия JLS защиту от хищения?
Да, измерительный трансформатор серии JLS оснащен герметичным отсеком с пломбами индикации вскрытия, защищенными соединениями выводов и ограниченным доступом к счетчику, что предотвращает несанкционированное вмешательство и защищает целостность данных учета.
Вопрос 6: Какие классы точности доступны для ТТ и ТН в серии JLS?
ТТ доступны в классах точности 0,2S (для высокоточного коммерческого учета) и 0,5S (для стандартных применений). ТН предлагаются с классами точности 0,2 или 0,5. Выбор зависит от требований к точности измерений.
Вопрос 7: В чем разница между одинарным и двойным коэффициентом трансформации?
Одинарный коэффициент использует одно фиксированное передаточное отношение по всем фазам. Двойной коэффициент обеспечивает два отношения: большое — подключается к AP1/AP2 и CP1/CP2, малое — к AP1/AP3 и CP1/CP3, что позволяет гибко осуществлять учет при изменяющихся нагрузках.
Часто задаваемые вопросы
Q1: Можно ли использовать модель JLS-24 для наружной установки в сетях 24 кВ?
Да, устройство полностью адаптировано для наружного монтажа. Оно работает при температурах от –25°C до +40°C и имеет степень загрязнения IV. Уточняйте требования к климатическому исполнению у менеджера.
Q2: Какое трансформаторное масло используется в изоляции комбинированных трансформаторов серии JLS?
В устройстве применяется масляная изоляция с использованием трансформаторного масла марки 25#. Это обеспечивает надежную работу в диапазоне напряжений от 24 до 40,5 кВ. Уточняйте регламент периодической проверки уровня масла у инженера.
Q3: Какие коэффициенты трансформации тока поддерживаются для измерительных обмоток данных трансформаторов?
Стандартное исполнение поддерживает коэффициенты трансформации тока от 5 до 300 А при вторичном токе 5 А. Для нестандартных значений обратитесь в технический отдел для согласования параметров.
Q4: По каким стандартам изготавливаются масляные измерительные трансформаторы JLS-33 и JLS-40.5?
Производство соответствует стандарту GB17201. Уровни изоляции для модели JLS-33 составляют 40,5/95/185 кВ. Запросите сертификаты соответствия и протоколы заводских испытаний через отдел продаж.
Q5: Возможно ли изготовление трансформатора JLS-40.5 с частотой 60 Гц для экспортных проектов?
Да, номинальная частота может составлять 50 Гц или 60 Гц в зависимости от требований проекта. Срок производства и точные технические условия подлежат согласованию при заказе.
Q6: Где применяются комбинированные масляные трансформаторы напряжения и тока серии JLS?
Оборудование предназначено для комплектных трансформаторных подстанций и распределительных пунктов напряжением 24–40,5 кВ. Модель JLS-24 используется в международных сетях 24 кВ. Свяжитесь с нами для подбора аналогов и уточнения наличия.
