نظرة عامة
يُعدّ المحول المدمج JLSY12-11W محولاً خارجياً معزولاً بالزيت ومصنفاً لأنظمة الجهد المتوسط البالغ 11 كيلوفولت. ويجمع بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة واحدة ثلاثية الطور ذات ثلاثة مكونات، باستخدام زيت محول عالي الجودة للعزل والتبريد، مع عوازل سيراميكية (بورسلين) لأداء موثوق في البيئات الخارجية.
يوفر هذا المحول المدمج دقة قياس عالية تصلح لتطبيقات القياس التجاري (الفوترة) والحماية. وهو متوافق مع المعيارين GB20840.4-2015 وIEC 61869.4:2013، مما يجعله مثالياً للمشاريع الكهربائية الدولية، والمحطات الفرعية الصناعية، وشبكات التوزيع الخارجية المدمجة التي تتطلب مراقبة دقيقة للطاقة ثلاثية الأطوار تحت ظروف أحمال متغيرة.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 11kV |
| وسط العزل | معزول بالزيت |
| التكوين | ثلاثي الطور بثلاثة مكونات |
| مدى التيار | 5A إلى 600A |
| جهد الخرج | 100/√3 V (طور-أرض) |
| فئة دقة القياس | 0.2S / 0.5 |
| فئة دقة الحماية | 5P10 / 10P10 |
| التردد | 50Hz |
| نوع العوازل | سيراميك (بورسلين) |
| الامتثال للمعايير | GB20840.4-2015, IEC 61869.4:2013 |
| بيئة التركيب | خارجي |
| طريقة التبريد | حمل حراري طبيعي بالزيت |
ترميز الموديل
- J: محول أدوات مدمج (CT + PT)
- L: تركيب خارجي (على عمود أو في محطة فرعية)
- S: ثلاثي الطور
- Y: عزل معزول بالزيت
- 12: رقم سلسلة التصميم
- 11: جهد النظام المقنن (11kV)
- W: مدى تيار واسع (5A–600A)
البناء

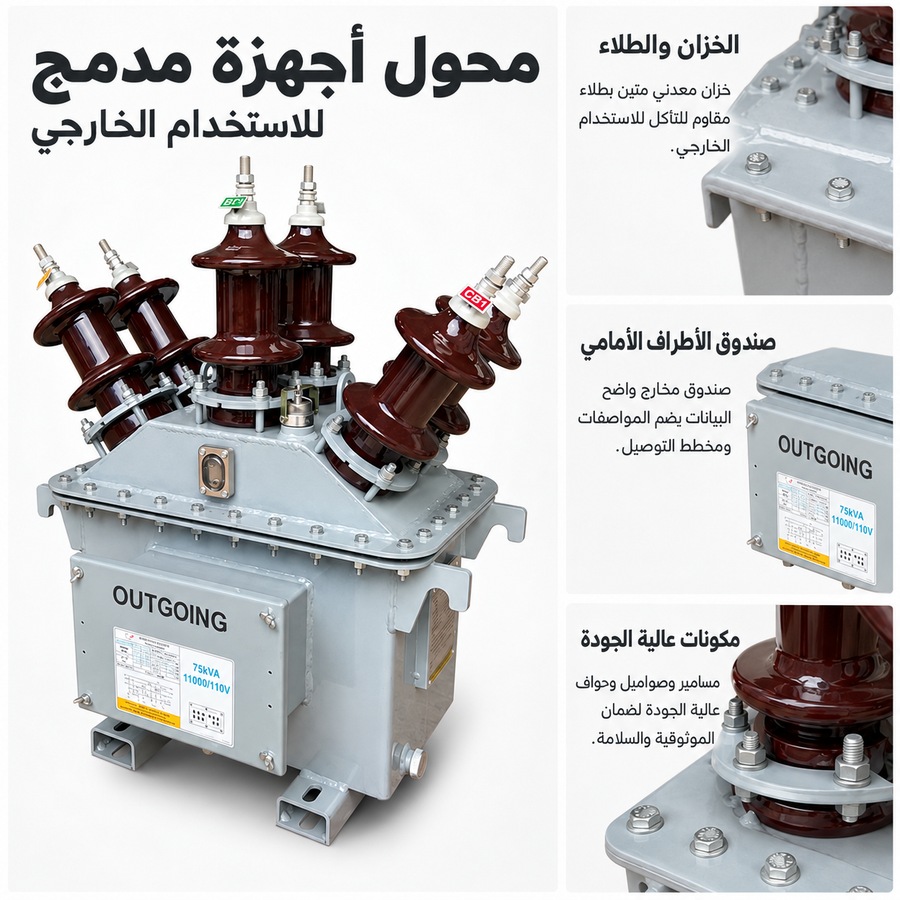

يتميز المحول JLSY12-11W ببناء قوي معزول بالزيت، مع خزان مغلق مملوء بزيت عازل عالي الجودة، يوفر العزل الكهربائي وتبديد الحرارة بكفاءة. تكون القلب واللفات مغمورة بالكامل في الزيت، مما يضمن أداءً حرارياً مستقراً في البيئات الخارجية ذات درجات الحرارة المحيطة المرتفعة. تُستخدم عوازل السيراميك (البورسلين) لجميع المحطات الأولية والثانوية، مما يوفر مقاومة عازلة ممتازة ومقاومة للعوامل الجوية. يتضمن التصميم ثلاثي الطور بثلاثة مكونات دوائر مغناطيسية منفصلة لكل طور، مما يقلل التداخل المتبادل ويعزز دقة القياس تحت ظروف الحمل غير المتوازن. ويوفر صندوق محطات ثانوي مخصص توصيلات آمنة ومعزولة لدوائر القياس والحماية، بينما تم تصميم الهيكل العام للتركيب المباشر في الخارج على الأعمدة أو هياكل المحطات الفرعية دون الحاجة إلى حاويات إضافية.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: تركيب خارجي على عمود، محطة فرعية، أو نقاط توزيع
- درجة الحرارة المحيطة: -25°م إلى +55°م
- أقصى ارتفاع: ≤ 4500م (بدون حاجة لتقليل التحميل)
- العزل: معزول بالزيت مع عوازل سيراميكية
- التردد المقنن: 50 هرتز أو 60 هرتز
- الأرضي: وصِّل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يلزم فحص دوري لمستوى الزيت وجودته
المواصفات الفنية
المحول JLSY12-11W هو محول مدمج خارجي معزول بالزيت مصمم لأنظمة ثلاثية الأطوار بجهد 11 كيلوفولت. يتميز بعزل معزول بالزيت مع عوازل سيراميكية، ويعمل ضمن مدى درجات حرارة من -25°م إلى +55°م، وهو مناسب للارتفاعات حتى 4500 متر دون الحاجة لتقليل التحميل. يتوافق الجهاز مع المعيارين GB20840.4-2015 وIEC 61869.4:2013 ويدعم مدى تيار أولي من 5A إلى 600A.
بيانات محول الجهد
| نسبة
الجهد |
مستوى
العزل (كيلوفولت) |
فئة
الدقة |
القدرة
المقننة (فولت أمبير) |
القدرة
العظمى (فولت أمبير) |
|---|---|---|---|---|
| 10/0.1 | 12/30/75 | 0.2 | 3×10 | 3×300 |
بيانات محول التيار
| التيار
الأولي (A) |
مستوى
العزل (كيلوفولت) |
فئة
الدقة |
القدرة
المقننة (فولت أمبير) |
تيار
التحمل الحراري القصير |
التيار
الديناميكي |
|---|---|---|---|---|---|
| 5 – 600 | 12/30/75 | 0.2S | 3×10 | 80 × I1n | 200 × I1n |
التركيب والتوصيلات

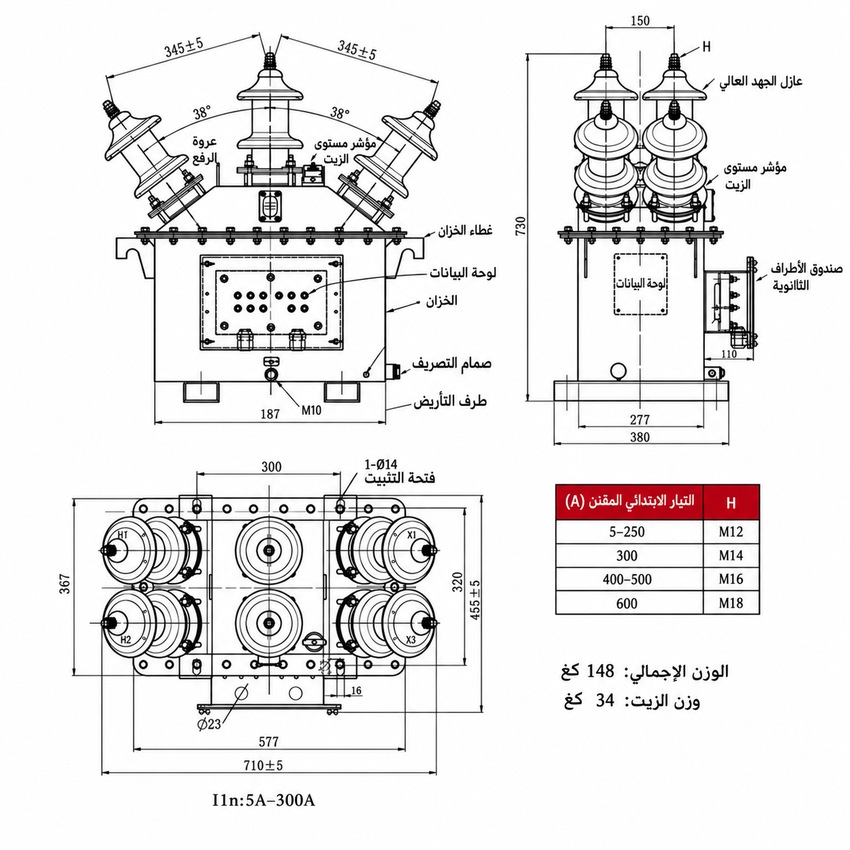

مخطط التركيب
المحول المدمج الخارجي JLSY12-11W المعزول بالزيت مصمم للتركيب على عمود أو منصة. تأكد من أن هيكل التركيب يستطيع تحمل الوزن الكلي البالغ 148 كغ، بما في ذلك 34 كغ من الزيت العازل. ضع الوحدة بحيث يكون هناك وصول واضح إلى العوازل ونقاط التأريض وصندوق العدادات. التزم بمسافات التباعد الآمنة وفقاً للأكواد الكهربائية المحلية.
مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك المخطط المعتمد للمشروع. تُسمى المحطات الأولية AP1/AP2 وBP1/BP2 وCP1/CP2 للأطوار A وB وC على التوالي—تحقق من التسلسل قبل التغذية بالطاقة. توفر محطات محول التيار (CT) الثانوية إشارات التيار إلى عدادات الطاقة الفعالة والреاكتيفية ولا يجوز تركها مفتوحة أثناء التشغيل. توفر محطات محول الجهد (PT) الثانوية جهد الإدخال إلى العدادات وأجهزة المراقبة. يجب أن تتوافق جميع أسلاك التأريض وتوصيلات صندوق العدادات مع مخطط التوصيل المحدد واللوائح المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره لأنظمة 11 كيلوفولت التي تتطلب عزل بفئة 12/30/75 كيلوفولت.
- حدد تيار المحول الأولي بين 5A و600A وفقاً لمتطلبات الحمل الفعلية.
- حدد فئة دقة CT بـ 0.2S لتطبيقات القياس عالية الدقة (الفوترة).
- استخدم PT بدقة 0.2 وبنسبة قياسية 10/0.1 كيلوفولت.
- افضل التصميم ثلاثي الطور بثلاثة مكونات لضمان قياس متوازن ودقيق عبر جميع الأطوار.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول JLSY12-11W في مناطق مرتفعة؟
نعم، يعمل حتى ارتفاع 4500 متر دون تقليل الحمل. مصمم للتركيب الخارجي بدرجات حرارة من -25°م إلى +55°م. يرجى تأكيد ظروف الموقع مع فريقنا الهندسي.
Q2: ما هي فئة الدقة المعتمدة لمحول الجهد في هذا الطراز؟
تعتمد فئة الدقة 0.2 للقياس، مع حمل مقنن يبلغ 30 فولت أمبير. تأكد من مطابقة الحمل الثانوي لمعايرة المصنع لضمان الدقة المثلى.
Q3: أي المعايير الدولية يتوافق معها محول القياس المدمج؟
يتوافق مع المعايير IEC 61869.4:2013 و GB20840.4-2015. اطلب شهادات اختبار النوع وإعلان المطابقة من فريق المبيعات لدينا أثناء عملية الشراء.
Q4: كيف يتم الحفاظ على العزل الزيتي لهذا المحول الخارجي؟
يلزم الفحص الدوري لمستوى الزيت وجودته. تأكد من توصيل طرف التأريض وفقاً للأكواد الكهربائية المحلية. تواصل مع الدعم الفني للحصول على جداول الصيانة.
Q5: هل النطاق القياسي يشمل تيارات من 5A إلى 600A؟
نعم، يغطي النطاق القياسي هذه التيارات. النسب المخصصة تخضع لتأكيد المصنع بناءً على مخططك. زودنا بمتطلباتك الدقيقة للحصول على عرض سعر مفصل.
Q6: أين يُطبق هذا المحول ثلاثي الطور المعزول بالزيت؟
مثالي للتركيب على الأعمدة والمحطات الفرعية ونقاط التوزيع الخارجية. يُستخدم للقياس والحماية في شبكات 11 كيلوفولت. تصفح كتالوجنا لمزيد من الموديلات المشابهة.
Q7: هل يدعم محول القياس المدمج ترددي 50 و 60 هرتز؟
نعم، التردد المقنن يدعم شبكات 50 و 60 هرتز. حدد تردد شبكتك أثناء عملية الطلب لضمان تصميم القلب والمعايرة بشكل صحيح.
