Обзор
JLSY12-11W — это комбинированный масляный трансформатор наружной установки, предназначенный для средневольтных систем напряжением 11 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном трехфазном трехкомпонентном блоке, используя высококачественное трансформаторное масло для изоляции и охлаждения, а также фарфоровые вводы для надежной работы на открытом воздухе.
Этот комбинированный ТТ/ТН обеспечивает высокую точность измерений, подходящую как для коммерческого учета электроэнергии, так и для защитных применений. Изделие соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013, что делает его идеальным решением для международных энергетических проектов, промышленных подстанций и компактных распределительных сетей наружной установки, где требуется точный трехфазный контроль энергии при переменных нагрузках.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Напряжение системы | 11 кВ |
| Изоляционная среда | Масляная |
| Конфигурация | Трехфазная трехкомпонентная |
| Диапазон тока | 5–600 А |
| Выходное напряжение | 100/√3 В (фаза–земля) |
| Класс точности для учета | 0,2S / 0,5 |
| Класс точности для защиты | 5P10 / 10P10 |
| Частота | 50 Гц |
| Тип вводов | Фарфоровые |
| Соответствие стандартам | GB20840.4-2015, IEC 61869.4:2013 |
| Условия установки | Наружная установка |
| Способ охлаждения | Естественная конвекция масла |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Наружная установка (на опоре или подстанции)
- S: Трехфазный
- Y: Масляная изоляция
- 12: Номер серии конструкции
- 11: Номинальное напряжение системы (11 кВ)
- W: Расширенный диапазон тока (5–600 А)

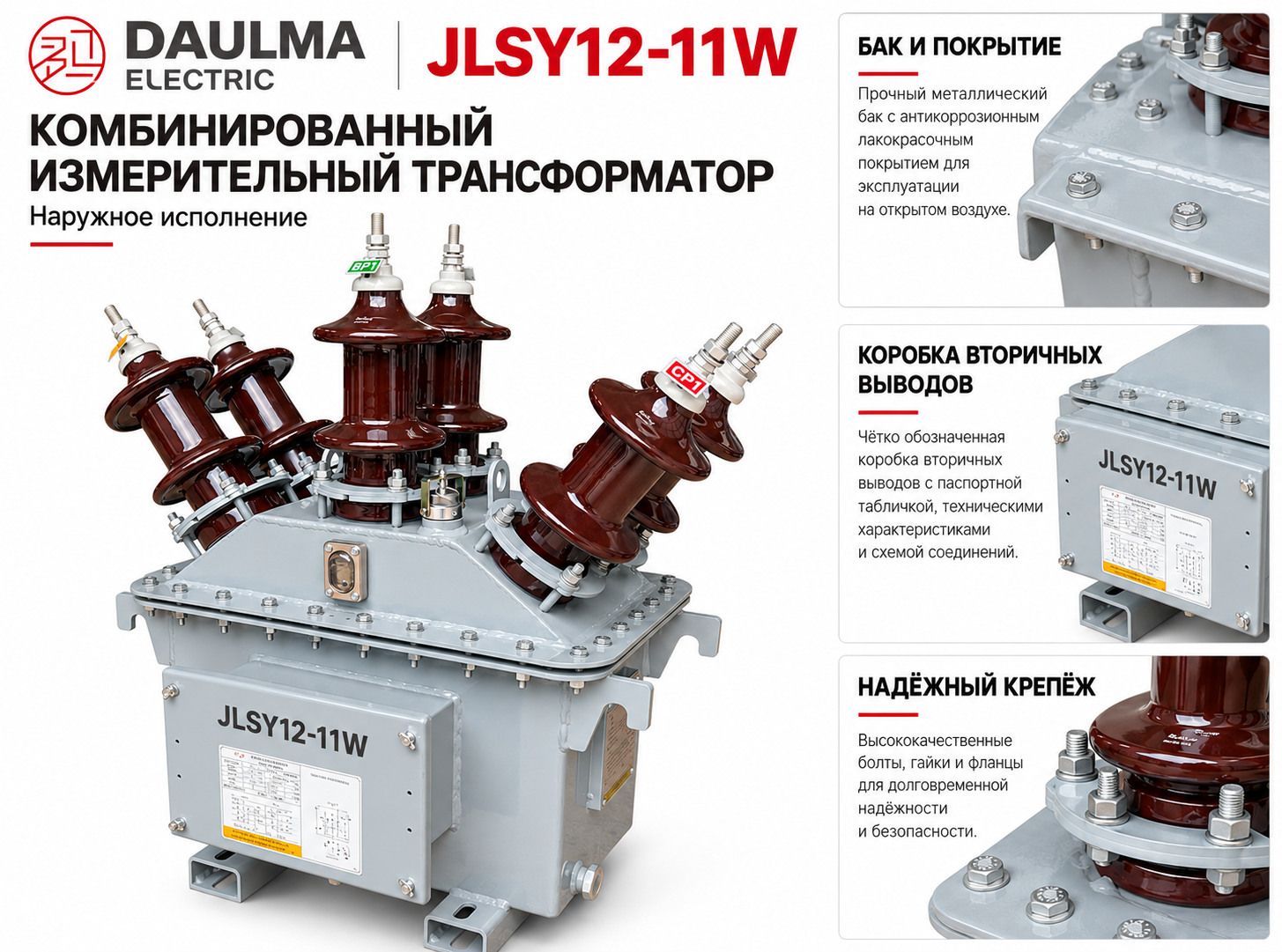

Конструкция
JLSY12-11W выполнен в прочном масляном исполнении с герметичным баком, заполненным высококачественным изоляционным маслом, обеспечивающим как электрическую изоляцию, так и эффективный отвод тепла. Сердечник и обмотки полностью погружены в масло, что гарантирует стабильную тепловую характеристику даже при высоких температурах окружающей среды. Все первичные и вторичные выводы выполнены через фарфоровые вводы, обладающие отличной диэлектрической прочностью и устойчивостью к атмосферным воздействиям. Трехфазная трехкомпонентная конструкция предусматривает раздельные магнитные цепи по каждой фазе, минимизируя взаимное влияние и повышая точность измерений при несимметричных нагрузках. Отдельная клеммная коробка вторичных цепей обеспечивает надежные и изолированные соединения для цепей учета и релейной защиты. Вся конструкция рассчитана на прямую установку на опорах или конструкциях подстанций без дополнительных кожухов.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, подстанции или распределительных пунктах
- Температура окружающей среды: от –25°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных параметров)
- Изоляция: Масляная с фарфоровыми вводами
- Номинальная частота: 50 Гц или 60 Гц
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями к учету
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
JLSY12-11W — это комбинированный масляный трансформатор наружной установки для трехфазных систем 11 кВ. Он имеет масляную изоляцию с фарфоровыми вводами, работает в диапазоне температур от –25°C до +55°C и пригоден для эксплуатации на высоте до 4500 м без снижения номинальных характеристик. Устройство соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013 и поддерживает диапазон первичных токов от 5 до 600 А.
Данные трансформатора напряжения
| Коэффициент
трансформации |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (В·А) |
Макс. мощность (В·А) |
|---|---|---|---|---|
| 10/0,1 | 12/30/75 | 0,2 | 3×10 | 3×300 |
Данные трансформатора тока
| Первичный ток (А) |
Уровень изоляции (кВ) |
Класс точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания |
Динамический ток |
|---|---|---|---|---|---|
| 5 – 600 | 12/30/75 | 0,2S | 3×10 | 80 × I1n | 200 × I1n |
Установка и подключение

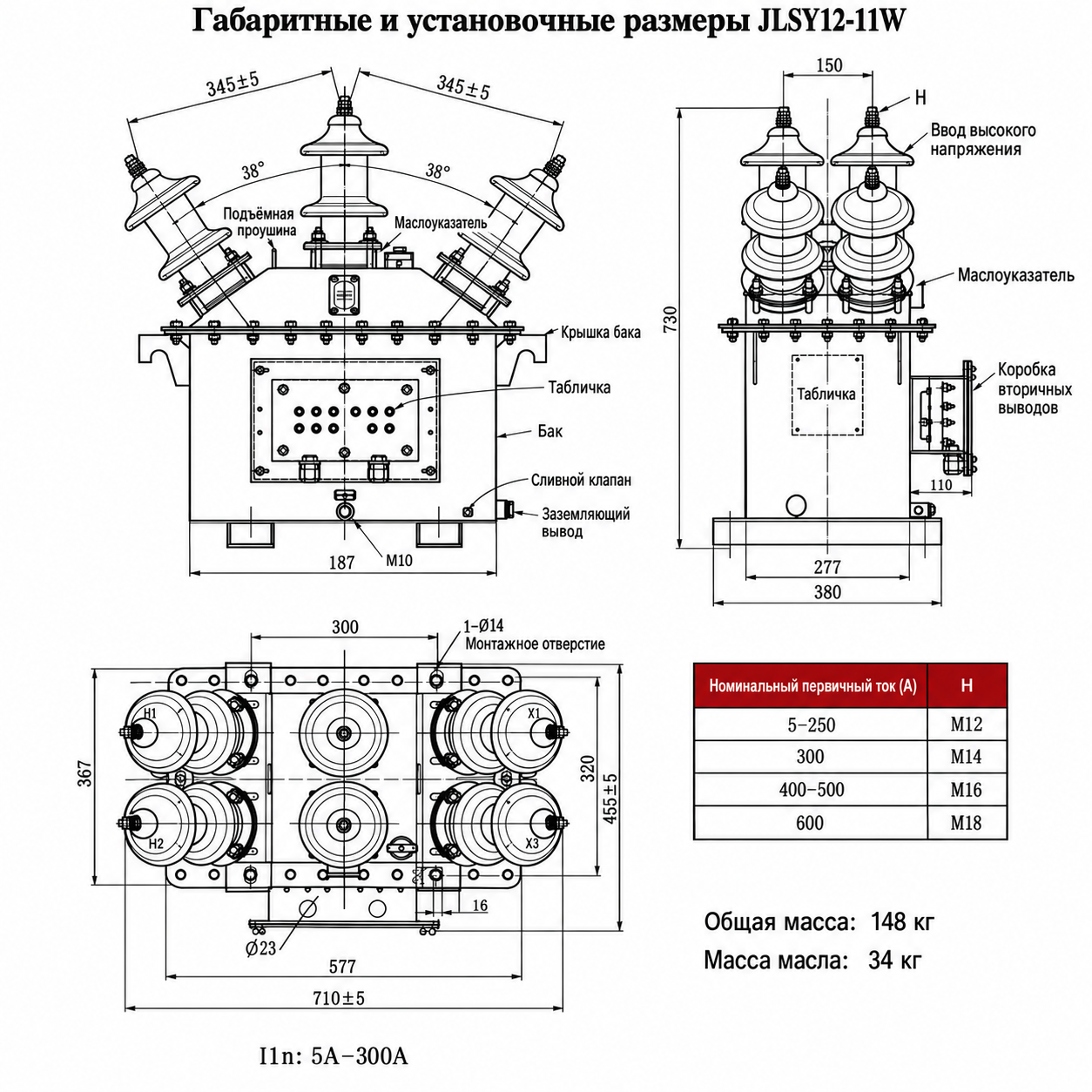

Схема установки
Комбинированный масляный трансформатор JLSY12-11W наружной установки предназначен для монтажа на опоре или платформе. Убедитесь, что несущая конструкция выдерживает полный вес устройства — 148 кг (включая 34 кг изоляционного масла). Размещайте изделие так, чтобы обеспечить свободный доступ к вводам, точкам заземления и клеммной коробке учета. Соблюдайте безопасные расстояния до токоведущих частей в соответствии с местными нормами ПУЭ.

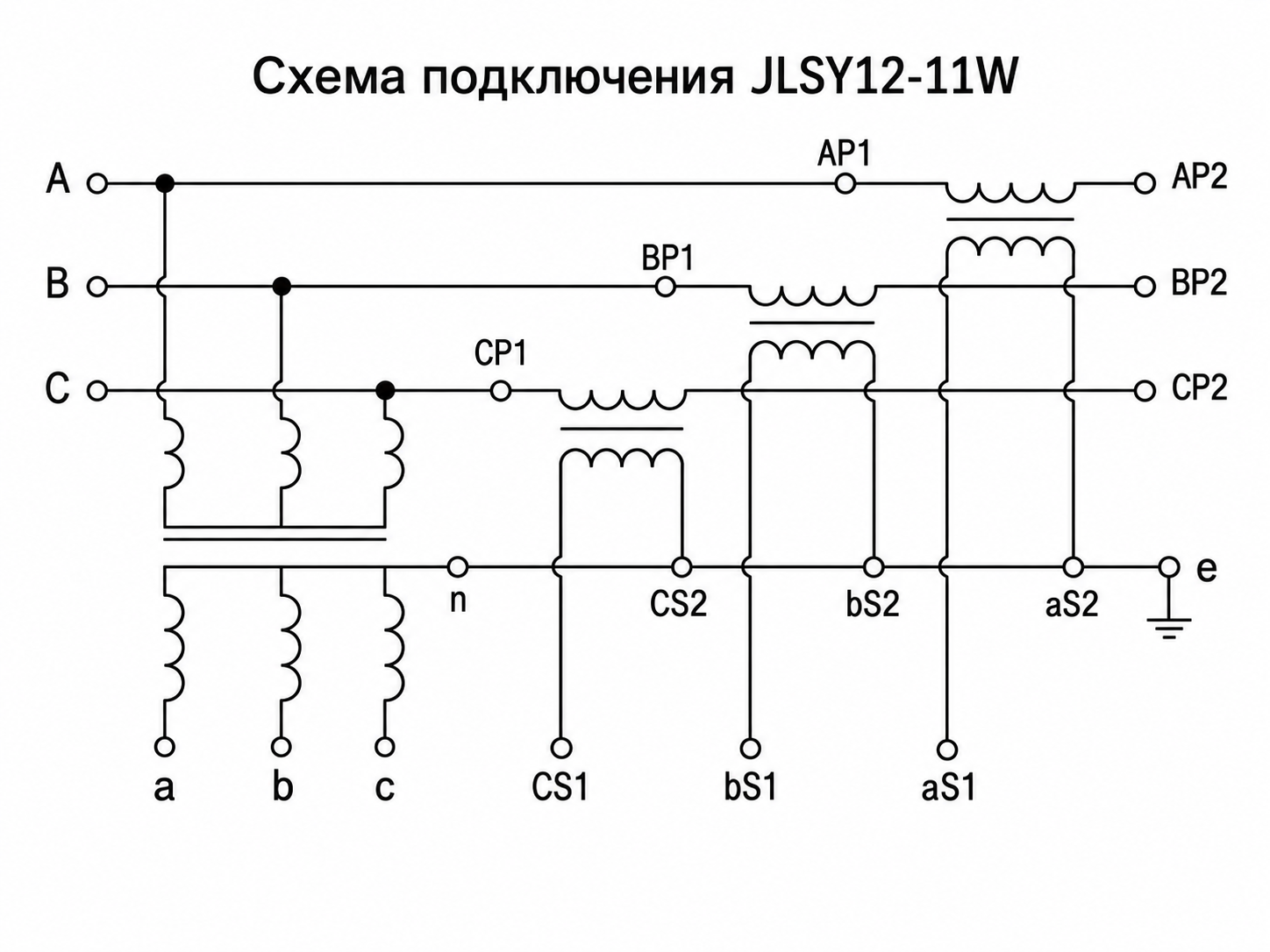

Схема подключения
Подключение должно выполняться строго по утвержденной проектной схеме. Первичные выводы обозначены как AP1/AP2, BP1/BP2 и CP1/CP2 для фаз A, B и C соответственно — обязательно проверьте последовательность фаз перед подачей напряжения. Вторичные выводы трансформатора тока (ТТ) подают токовые сигналы на счетчики активной и реактивной энергии и ни в коем случае не должны оставаться разомкнутыми во время работы. Вторичные выводы трансформатора напряжения (ТН) подают напряжение на измерительные приборы и устройства мониторинга. Все заземляющие проводники и провода в клеммной коробке должны соответствовать указанной схеме подключения и местным нормативным требованиям.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для систем 11 кВ с классом изоляции 12/30/75 кВ.
- Определяйте первичный ток ТТ в диапазоне 5–600 А в зависимости от реальных нагрузок.
- Указывайте класс точности ТТ 0,2S для высокоточного коммерческого учета электроэнергии.
- Используйте ТН с классом точности 0,2 и стандартным коэффициентом трансформации 10/0,1 кВ.
- Отдавайте предпочтение трехфазной трехкомпонентной конструкции для обеспечения сбалансированных и точных измерений по всем фазам.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен комбинированный трансформатор JLSY12-11W?
JLSY12-11W — это комбинированный масляный измерительный трансформатор наружной установки, предназначенный для точного учета электроэнергии в сетях 11 кВ на распределительных подстанциях и линиях, объединяющий функции трансформатора тока и трансформатора напряжения в одном устройстве, устанавливаемом на опоре.
Вопрос 2: Почему стоит выбрать трехфазную трехкомпонентную конструкцию вместо двухкомпонентной?
Трехфазная трехкомпонентная схема обеспечивает превосходный баланс измерений по всем фазам и минимизирует погрешности при несимметричных нагрузках, что делает ее более надежной по сравнению с традиционными двухкомпонентными решениями.
Вопрос 3: Какой диапазон токов поддерживает JLSY12-11W?
Он поддерживает широкий диапазон первичных токов ТТ от 5 до 600 А, превосходя типовой диапазон 5–300 А у стандартных двухкомпонентных устройств, что идеально подходит для промышленных и высоконагруженных распределительных сетей.
Вопрос 4: Каким международным и национальным стандартам соответствует данный трансформатор?
JLSY12-11W соответствует стандартам IEC 61869-4:2013 и GB20840.4-2015, что гарантирует глобальную совместимость и стабильность характеристик в энергетических и промышленных проектах.
Вопрос 5: Какое техническое обслуживание требуется для этого масляного трансформатора?
Регулярные проверки включают контроль уровня масла через смотровое окно, анализ качества масла, осмотр фарфоровых вводов на наличие повреждений или загрязнений и замену масла через сливной патрубок по мере необходимости для поддержания точности и надежности.
Вопрос 6: Какие классы точности доступны для целей учета?
ТТ обеспечивает класс точности 0,2S для коммерческого учета, а ТН — класс 0,2; оба подходят для расчетов с потребителями и высокоточных измерений мощности.
Вопрос 7: Какие данные необходимо подтвердить при заказе JLSY12-11W?
Необходимо указать модель (JLSY12-11W), напряжение системы (11 кВ), коэффициент трансформации ТН (10/0,1 кВ), точный первичный ток ТТ (5–600 А), вторичный ток ТТ (5 А), классы точности (ТТ 0,2S / ТН 0,2), тип установки (наружная, на опоре) и количество.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор на высоте более 1000 метров?
Устройство работает на высоте до 4500 м без снижения номинальных параметров. Изоляция масляная с фарфоровыми вводами. Уточняйте условия эксплуатации для нестандартных высот.
Q2: Какой класс точности подходит для коммерческого учета электроэнергии?
Для коммерческого учета используйте класс точности 0,2. Номинальная мощность трансформатора напряжения составляет 3×10 В·А. Заводская калибровка выполняется по запросу.
Q3: В каком диапазоне температур допускается наружная установка оборудования?
Трансформатор предназначен для наружной установки при температурах от –25°C до +55°C. Требуется периодическая проверка уровня и качества масла. Свяжитесь с нами для получения регламента ТО.
Q4: Какие международные стандарты подтверждают качество этого оборудования?
Оборудование полностью соответствует стандартам GB20840.4-2015 и IEC 61869.4:2013. Сертификаты предоставляются вместе с паспортом изделия. Запросите копии документов у менеджера.
Q5: Доступен ли выбор первичного тока от 5 до 600 А?
Стандартный диапазон первичных токов составляет от 5 до 600 А. Изготовление под нестандартные параметры возможно по согласованию. Отправьте техническое задание для расчета сроков.
Q6: Для каких распределительных сетей предназначен комбинированный трансформатор Daulma?
Модель JLSY12-11W предназначена для трехфазных систем 11 кВ наружной установки. Применяется на опорах и распределительных пунктах. Номинальная частота составляет 50 или 60 Гц.
Q7: Зачем соблюдать нормы ПУЭ при подключении заземляющего зажима?
Заземляющий зажим подключается строго по местным нормам ПУЭ и требованиям к учету. Конструкция предусматривает стандартный болтовой контакт. Уточните схему подключения в заводской инструкции.
