Přehled

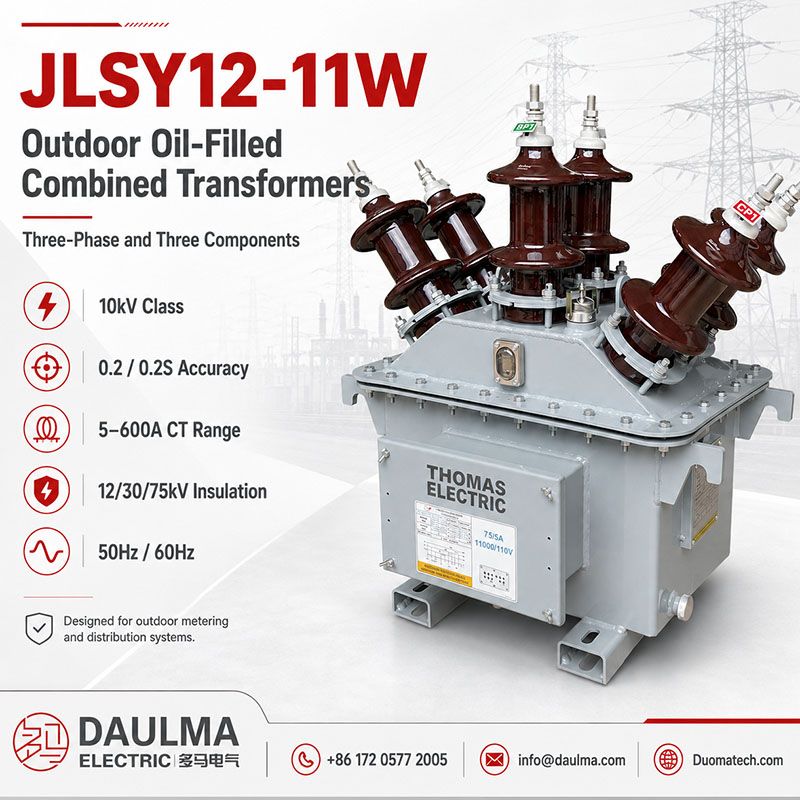

JLSY12-11W je venkovní olejový kombinovaný transformátor určený pro střední napěťové systémy 11 kV. Integruje funkce měřicího proudového transformátoru (CT) i měřicího napěťového transformátoru (PT) do jednoho třífázového třísložkového celku, přičemž jako izolační a chladicí médium využívá vysoce kvalitní transformátorový olej a pro spolehlivý provoz venku jsou použity porcelánové průchodky.
Tento kombinovaný CT/PT transformátor poskytuje vysokou měřicí přesnost vhodnou pro účelové měření spotřeby i ochranné aplikace. Splňuje normy GB20840.4-2015 a IEC 61869.4:2013, což jej činí ideálním pro mezinárodní energetické projekty, průmyslové rozvodny i kompaktní venkovní distribuční sítě vyžadující přesné třífázové sledování energie za různých zátěžových podmínek.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Systémové napětí | 11 kV |
| Izolační médium | Olejové (olejem plněný) |
| Konfigurace | Třífázový třísložkový |
| Rozsah proudu | 5 A až 600 A |
| Výstupní napětí | 100/√3 V (fáze – zem) |
| Třída přesnosti pro měření | 0,2S / 0,5 |
| Třída přesnosti pro ochranu | 5P10 / 10P10 |
| Kmitočet | 50 Hz |
| Typ průchodek | Porcelánové |
| Soulad s normami | GB20840.4-2015, IEC 61869.4:2013 |
| Provozní prostředí | Venkovní |
| Způsob chlazení | Přirozená olejová konvekce |
Označení modelu
- J: Kombinovaný měřicí transformátor (CT + PT)
- L: Venkovní (montáž na sloup nebo v rozvodně)
- S: Třífázový
- Y: Olejová izolace
- 12: Číslo konstrukční řady
- 11: Jmenovité systémové napětí (11 kV)
- W: Široký rozsah proudu (5 A–600 A)
Konstrukce
JLSY12-11W má robustní olejovou konstrukci se zapečetěnou nádrží naplněnou vysoce kvalitním izolačním olejem, který zajišťuje jak elektrickou izolaci, tak efektivní odvod tepla. Jádro i vinutí jsou plně ponořeny do oleje, což zaručuje stabilní tepelný výkon i ve venkovním prostředí s vysokými okolními teplotami. Pro všechny primární i sekundární svorky jsou použity porcelánové průchodky, které poskytují vynikající dielektrickou pevnost a odolnost proti povětrnostním vlivům. Třífázový třísložkový design zahrnuje samostatné magnetické obvody pro každou fázi, čímž minimalizuje vzájemné rušení a zvyšuje měřicí přesnost i při nesymetrickém zatížení. Samostatná svorkovnice sekundáru zajišťuje bezpečné a izolované připojení měřicích a ochranných obvodů, zatímco celková konstrukce je navržena pro přímou venkovní montáž na sloupy nebo konstrukce rozvoden bez potřeby dodatečných krytů.
Technické parametry
Provozní podmínky
- Montážní poloha: Venkovní montáž na sloup, v rozvodně nebo v distribučních bodech
- Okolní teplota: -25 °C až +55 °C
- Maximální nadmořská výška: ≤ 4500 m (bez nutnosti deratingu)
- Izolace: Olejová s porcelánovými průchodkami
- Jmenovitý kmitočet: 50 Hz nebo 60 Hz
- Uzemnění: Připojte svorku uzemnění dle místních elektrotechnických předpisů a norem pro měření
- Údržba: Vyžadována pravidelná kontrola hladiny oleje a kvality oleje
Technické parametry
JLSY12-11W je venkovní olejový kombinovaný transformátor navržený pro třífázové systémy 11 kV. Disponuje olejovou izolací s porcelánovými průchodkami, pracuje v teplotním rozsahu -25 °C až +55 °C a je vhodný pro nadmořské výšky až 4500 m bez deratingu. Zařízení splňuje normy GB20840.4-2015 a IEC 61869.4:2013 a podporuje rozsah primárního proudu od 5 A do 600 A.
Data napěťového transformátoru
| Převod
napětí |
Izolační
úroveň (kV) |
Třída
přesnosti |
Jmenovitý
výkon (VA) |
Max.
výkon (VA) |
|---|---|---|---|---|
| 10/0,1 | 12/30/75 | 0,2 | 3×10 | 3×300 |
Data proudového transformátoru
| Primární
proud (A) |
Izolační
úroveň (kV) |
Třída
přesnosti |
Jmenovitý
výkon (VA) |
Krátkodobý
tepelný proud |
Dynamický
proud |
|---|---|---|---|---|---|
| 5 – 600 | 12/30/75 | 0,2S | 3×10 | 80 × I1n | 200 × I1n |
Instalace a zapojení
Instalační schéma
Kombinovaný venkovní olejový transformátor JLSY12-11W je navržen pro montáž na sloup nebo platformu. Ujistěte se, že nosná konstrukce unese celkovou hmotnost 148 kg, včetně 34 kg izolačního oleje. Umístěte jednotku tak, aby byl zajištěn volný přístup k průchodkám, svorkám uzemnění a měřicí skříňce. Dodržujte bezpečné vzdálenosti dle místních elektrotechnických předpisů.
Schéma zapojení
Zapojení musí odpovídat schválenému projektovému schématu. Primární svorky jsou označeny AP1/AP2, BP1/BP2 a CP1/CP2 pro fáze A, B a C – před zapnutím ověřte správné pořadí fází. Sekundární svorky proudového transformátoru (CT) dodávají proudové signály do čidel činné a jalové energie a nesmí být během provozu nikdy ponechány v otevřeném stavu. Sekundární svorky napěťového transformátoru (PT) poskytují napěťový vstup pro měřiče a monitorovací zařízení. Všechny uzemňovací vodiče a kabeláž měřicí skříňky musí být provedeny dle schváleného zapojení a místních předpisů.
Výběr a časté otázky
Návod pro výběr
- Vybírejte pro systémy 11 kV vyžadující izolační třídu 12/30/75 kV.
- Zvolte primární proud CT v rozsahu 5 A až 600 A dle skutečných požadavků zátěže.
- Pro aplikace s vysokou přesností měření energie specifikujte třídu přesnosti CT 0,2S.
- Použijte PT s třídou přesnosti 0,2 a standardním převodem 10/0,1 kV.
- Preferujte třífázový třísložkový design pro zajištění vyváženého a přesného měření na všech fázích.
Často kladené otázky
Otázka 1: K čemu se používá kombinovaný transformátor JLSY12-11W?
JLSY12-11W je venkovní olejový kombinovaný měřicí transformátor určený pro přesné měření v 11kV distribučních sítích a rozvodnách, který integruje proudovou i napěťovou transformaci do jednoho jednotkového zařízení montovaného na sloup.
Otázka 2: Proč volit třífázový třísložkový design namísto dvousložkových modelů?
Třífázová třísložková konfigurace zajišťuje lepší vyvážení měření na všech fázích a minimalizuje chyby při nesymetrickém zatížení – je tedy spolehlivější než tradiční dvousložkové konstrukce.
Otázka 3: Jaký rozsah proudu JLSY12-11W podporuje?
Podporuje široký rozsah primárního proudu CT od 5 A do 600 A, což přesahuje běžný rozsah 5–300 A standardních dvousložkových jednotek, a je proto ideální pro průmyslové a vysoko-zatěžové distribuční aplikace.
Otázka 4: Kterým mezinárodním a národním normám tento transformátor vyhovuje?
JLSY12-11W splňuje normy IEC 61869-4:2013 a GB20840.4-2015, což zajišťuje globální kompatibilitu a konzistentní výkon pro energetické i průmyslové projekty.
Otázka 5: Jaká údržba je vyžadována pro tento olejový transformátor?
Pravidelné kontroly zahrnují sledování hladiny oleje pomocí kontrolního okénka, testování kvality oleje, prohlídku porcelánových průchodek na poškození nebo znečištění a výměnu oleje přes vypouštěcí otvor dle potřeby pro zachování přesnosti a spolehlivosti.
Otázka 6: Jaké třídy přesnosti jsou k dispozici pro měření?
CT nabízí třídu přesnosti 0,2S pro účelové měření, zatímco PT poskytuje třídu přesnosti 0,2 – obě vhodné pro fakturační měření u distribučních společností a vysoce přesné měření výkonu.
Otázka 7: Které údaje je třeba potvrdit při objednávce JLSY12-11W?
Potvrďte model (JLSY12-11W), systémové napětí (11 kV), převod PT (10/0,1 kV), přesný primární proud CT (5–600 A), sekundární proud CT (5 A), třídy přesnosti (CT 0,2S / PT 0,2), typ venkovní montáže na sloup a požadované množství.
Často kladené otázky
Q1: Jaké jsou podmínky pro venkovní instalaci tohoto 11kV transformátoru?
Zařízení je určeno pro venkovní montáž na sloupy nebo do rozvoden. Pracuje v teplotách -25 °C až +55 °C a v nadmořských výškách do 4500 m bez nutnosti deratingu. Pro přesné určení polohy kontaktujte technickou podporu.
Q2: Jaká třída přesnosti je k dispozici pro napěťovou část?
Napěťový transformátor disponuje třídou přesnosti 0,2 při jmenovitém výkonu 3×10 VA. Izolační hladina je 12/30/75 kV s převodem 10/0,1 kV. Tuto specifikaci si ověřte v aktuálním technickém listu.
Q3: Odpovídá tento kombinovaný transformátor mezinárodním standardům IEC?
Ano, produkt plně odpovídá normám IEC 61869.4:2013 a GB20840.4-2015. Výroba a testování probíhají dle těchto specifikací pro třífázové 11kV systémy. Pro zaslání certifikátů nás prosím kontaktujte.
Q4: Jak probíhá údržba olejové izolace a porcelánových průchodek?
Transformátor vyžaduje pravidelnou kontrolu hladiny a kvality transformátorového oleje. Používá olejovou izolaci s porcelánovými průchodkami, která zajišťuje spolehlivý provoz. Detailní servisní manuál vyžádejte u obchodního oddělení.
Q5: Je možné upravit primární proud proudové části?
Standardní rozsah primárního proudu je od 5 A do 600 A. Individuální požadavky na specifické převody jsou možné po vzájemné dohodě. Pro konzultaci vaší poptávky vyplňte poptávkový formulář.
Q6: Pro které distribuční body je typ JLSY12-11W vhodný?
Jde o třífázový venkovní kombinovaný měřicí transformátor pro 11kV sítě. Je ideální pro instalaci na sloupy, do rozvoden a koncových distribučních bodů. Pro výběr správného modelu nám zašlete specifikaci sítě.
