نظرة عامة
يجمع محول القياس المدمج ثلاثي الطور JLSZV-10kV المخصص للاستخدام الخارجي بين محولات جهد (VTs) من النوع الجاف متصلة على توصيل V/V ومحولات تيار (CTs) لقياس ورصد دقيقين في شبكات توزيع التيار المتردد 6–10 كيلوفولت. تم تصميمه للاستخدام الخارجي، ويُنتج إشارات ثانوية معزولة كهربائيًا (Galvanically Isolated) تتناسب طرديًا مع الجهد والتيار الأساسيين، مما يدعم قياس الطاقة بدقة تجارية (Revenue-grade) وحماية النظام.
يُعد هذا الجهاز المدمج وخالي الصيانة بديلًا للمحولات التقليدية المغمورة بالزيت في مشاريع تحديث الشبكات، حيث يوفر مقاومة فائقة للتلوث، وأمانًا بيئيًا، واستقرارًا طويل الأمد دون مخاطر التعامل مع الزيت أو تسربه.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 6 كيلوفولت / 10 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| توصيل محول الجهد | توصيل V/V (ثلاث وحدات أحادية الطور) |
| جهد الثانوي لمحول الجهد | 100 فولت |
| درجة دقة محول الجهد | 0.2 / 0.5 |
| القدرة المقننة لمحول الجهد | 2 × 15 فولت أمبير (0.2) / 2 × 30 فولت أمبير (0.5) |
| تيار الثانوي لمحول التيار | 1 أمبير، 2 أمبير، أو 5 أمبير |
| مستوى العزل | 1.2/42/75 كيلوفولت |
| المسافة الزاحفة | 440 مم |
| مادة العزل | راتنج إيبوكسي مصبوب (مصبوب تحت الفراغ، مناسب للاستخدام الخارجي) |

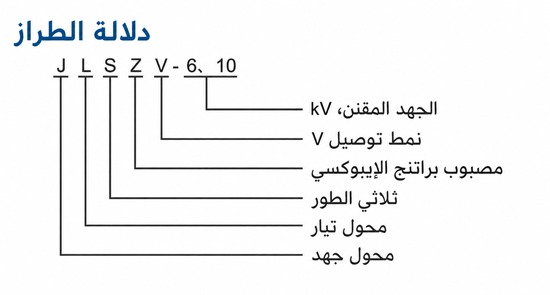

ترميز الموديل
- J: محول قياس مدمج (جهد + تيار)
- L: مكون محول التيار
- S: تكوين ثلاثي الطور
- Z: تركيب خارجي من نوع الدعامة (عمود/دعامة)
- V: مكون محول الجهد بتوصيل V/V
- 10: فئة الجهد (كيلوفولت) – ينطبق على أنظمة 6 كيلوفولت و10 كيلوفولت
البناء
يتميز محول JLSZV-10kV ببناء مغلق بالكامل من راتنج الإيبوكسي المصبوب تحت الفراغ، مما يضمن قوة ميكانيكية عالية، ومقاومة للرطوبة والتلوث، لخدمة خارجية موثوقة. يجمع التجميع المتكامل بين محولات جهد ثلاثية الطور بتوصيل V/V ومحولات تيار ذات نسب قابلة للتعديل في هيكل واحد يمكن تركيبه على عمود أو على الأرض.
يوفر تركيب الإيبوكسي المخصص للاستخدام الخارجي مقاومة للأشعة فوق البنفسجية، ومقاومة للتآكل الجوي، واستقرارًا عازلًا طويل الأمد في ظل ظروف بيئية متفاوتة. ويستبعد هذا التصميم الخالي من الصيانة الحاجة إلى الصيانة المرتبطة بالزيت والمخاطر البيئية، ولا يتطلب سوى تنظيف خارجي دوري خلال عمر الخدمة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي (بناء من راتنج إيبوكسي مقاوم للتلوث)
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (أعلى عند الطلب)
- درجة حرارة الجو: -25°م إلى +45°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند +20°م)
- مستوى التلوث: متوسط إلى شديد (المسافة الزاحفة ≥ 440 مم)
- الظروف البيئية: مقاوم للأشعة فوق البنفسجية، والمطر، والثلج، والجليد، والتلوث الجوي؛ ولا يوجد جو متفجر
البيانات الفنية
| نطاق التيار الأولي المقنن (أمبير) |
التيار الحراري القصير الزمني المقنن (Ith) (كيلوأمبير RMS) |
التيار الديناميكي المقنن (Idyn) (كيلوأمبير ذروة) |
القدرة الثانوية المقننة (فولت أمبير) |
|---|---|---|---|
| 5 : 10 | 1.0 | 2.5 | 10 |
| 10 : 20 | 1.5 | 3.75 | 10 |
| 15 : 30 | 2.4 | 6.0 | 10 |
| 20 : 40 | 3.0 | 7.5 | 10 |
| 30 : 60 | 4.5 | 11 | 10 |
| 40 : 75 | 8.0 | 20 | 10 |
| 50 : 100 | 9.0 | 22.5 | 10 |
| 75 : 150 | 12 | 30 | 10 |
| 100 : 200 | 16 | 40 | 10 |
| 150 : 300 | 24 | 60 | 10 |
| 200 : 400 | 32 | 80 | 10 |
| 300 : 600 | 60 | 100 | 10 |
| 400 : 800 | 80 | 100 | 10 |
| 500 : 1000 | 80 | 100 | 10 |
التركيب والتوصيلات

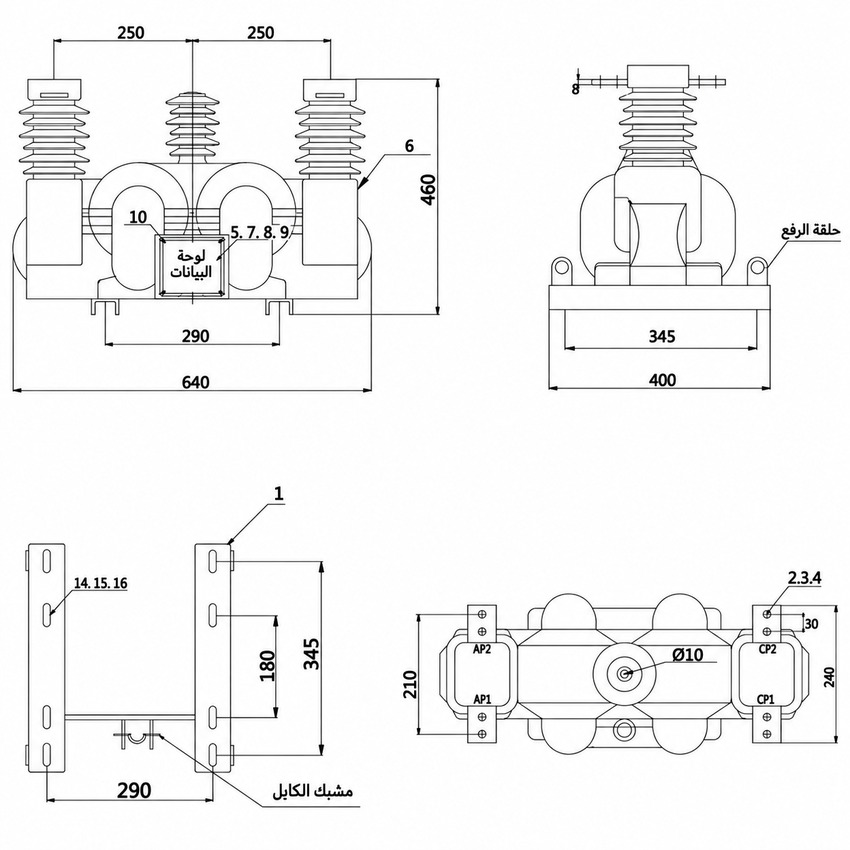

مخطط التركيب
تم تصميم محول JLSZV-10kV المدمج للتركيب الآمن على عمود أو على الأرض باستخدام حوامل مخصصة وفق الرسومات الخاصة بالمشروع. يمكن توصيل الدوائر الأولية عبر الموصلات الهوائية، أو نهايات الكابلات، أو قضبان التوزيع. تأكد من وجود مسافة كافية للتنسيق العازل، وتبدد الحرارة، والوصول الآمن للصيانة وفقًا للأكواد الكهربائية المحلية.
الأبعاد الخارجية
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | محدد حسب المشروع (راجع الرسم البُعدي) |
| نمط ثقوب التثبيت في القاعدة | وفق رسم التركيب |
| التباعد بين الأطوار (A-B-C) | حسب تخطيط النظام |
| المسافة الزاحفة الدنيا | 440 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد جهد النظام (6 كيلوفولت أو 10 كيلوفولت) والتيار الأساسي بناءً على منحنى حمل المغذّي.
- اختر درجة دقة محول الجهد (0.2 للقياس عالي الدقة، 0.5 للتطبيقات العامة) وتأكد من توافق الحمل (Burden) مع العدادات المتصلة.
- اختر تيار الثانوي لمحول التيار (1 أمبير، 2 أمبير، أو 5 أمبير) وفقًا لمعايير المرفق المحلي وتأكد من توافق الحمل.
- تأكد من مطابقة قيم Ith وIdyn لمستويات العطل في النظام عند نقطة التركيب.
- للاستخدام في ارتفاعات >1000 متر، أو المناطق الساحلية، أو التلوث الشديد، اطلب تحليلًا لزيادة المسافة الزاحفة أو إعادة التقدير (Derating).
- حدد نوع التركيب (على عمود أو على الأرض) وترتيب المحطات عند الطلب لضمان التكوين الصحيح.
الأسئلة الشائعة
س1: ما هو أقصى ارتفاع يمكن تركيب هذا المحول المدمج الخارجي فيه؟
يقتصر التركيب القياسي على ارتفاع 1000 متر فوق مستوى سطح البحر. للمواقع الأعلى، تتوفر تصاميم عازلة مخصصة. يُرجى التواصل مع فريق الهندسة لدينا للحصول على تعديلات محددة حسب الارتفاع.
س2: كيف أختار تيار الحرارة القصير الزمني المقنن المناسب؟
اختر قيمة Ith بناءً على أقصى مدة قصر دائري ومستوى العطل في نظامك. تتراوح القيم من 1.0 إلى 9.0 كيلوأمبير RMS عبر تيارات أولية مختلفة. يُرجى تحديد معاملات العطل الدقيقة الخاصة بك للتحقق منها في المصنع.
س3: ما هي القدرة الثانوية المقننة القياسية لهذا المحول المدمج 10 كيلوفولت؟
القدرة الثانوية المقننة القياسية هي 10 فولت أمبير لجميع نطاقات التيار الأساسي من 5 أمبير إلى 100 أمبير. وهذا يضمن أداءً مثاليًا لأحمال القياس والحماية القياسية. ولا حاجة لتعديلات مخصصة على لفائف اللف في التطبيقات النموذجية.
س4: هل يمكن لهذا المحول تحمل التلوث الشديد والظروف الجوية القاسية؟
نعم، يتميز ببناء من راتنج إيبوكسي مقاوم للتلوث مع مسافة زاحفة لا تقل عن 440 مم. وهو مقاوم تمامًا للأشعة فوق البنفسجية، والمطر، والثلج، والتلوث الجوي. يُرجى طلب شهادات المواد المحددة لمشروعك.
س5: ما هي اختبارات المصنع الروتينية التي تُجرى قبل الشحن؟
تشمل الاختبارات الروتينية القياسية مقاومة العزل، ونسبة الجهد، وفحص القطبية وفقًا لمعايير IEC. أما الاختبارات النوعية (Type Tests) أو متطلبات العملاء الخاصة فهي تخضع للتأكيد. يُرجى التواصل مع فريق المبيعات لدينا للحصول على نموذج تقرير الاختبار التفصيلي.
س6: أين يُستخدم محول JLSZV-10kV المدمج الخارجي الجاف عادةً؟
يُستخدم أساسًا في شبكات توزيع الطاقة الخارجية 10 كيلوفولت لقياس الطاقة ودوائر الحماية. ويستبعد البناء الجاف من راتنج الإيبوكسي مخاطر تسرب الزيت في المحطات الفرعية الخارجية، مما يجعله موثوقًا للغاية في الظروف البيئية القاسية.
س7: هل تتوفر نسب تيار أولية مخصصة لهذا الموديل من المحولات المدمجة؟
نعم، نقدم نطاقات تيار أولية مخصصة تتجاوز الخيارات القياسية من 5 أمبير إلى 100 أمبير. تتطلب النسب المخصصة مراجعة هندسية من المصنع لضمان الاستقرار الحراري والديناميكي. يُرجى تقديم متطلبات النسبة الدقيقة الخاصة بك لتقييم تقني.
