Descripción general

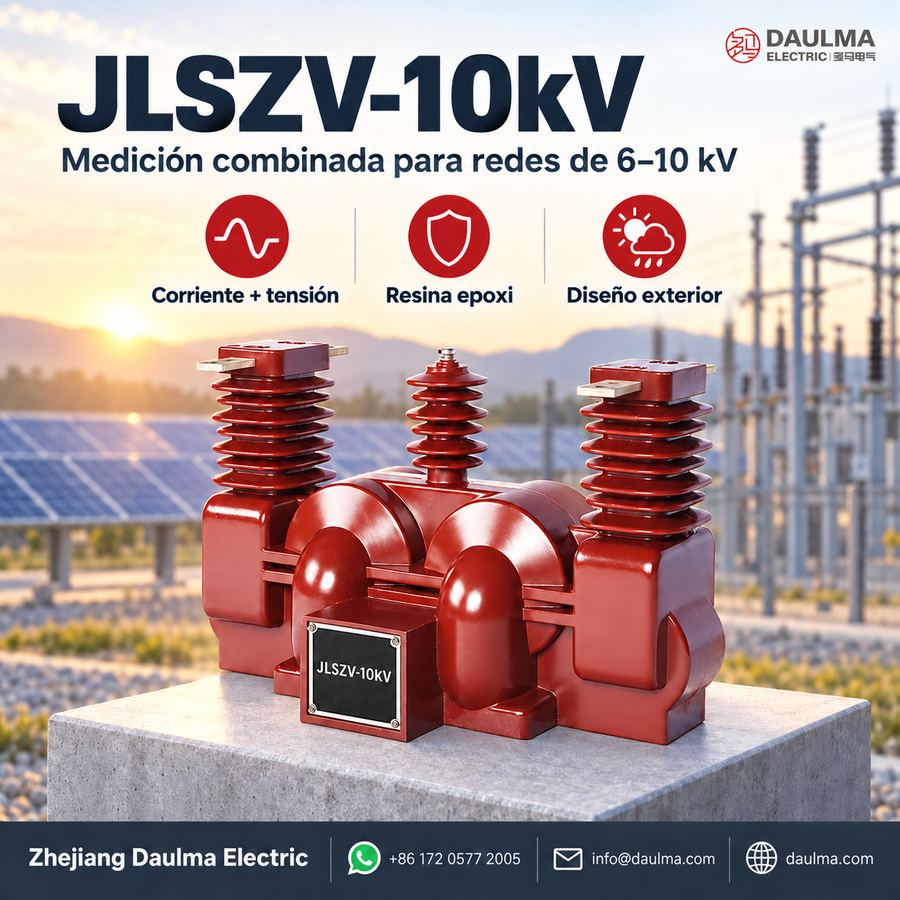

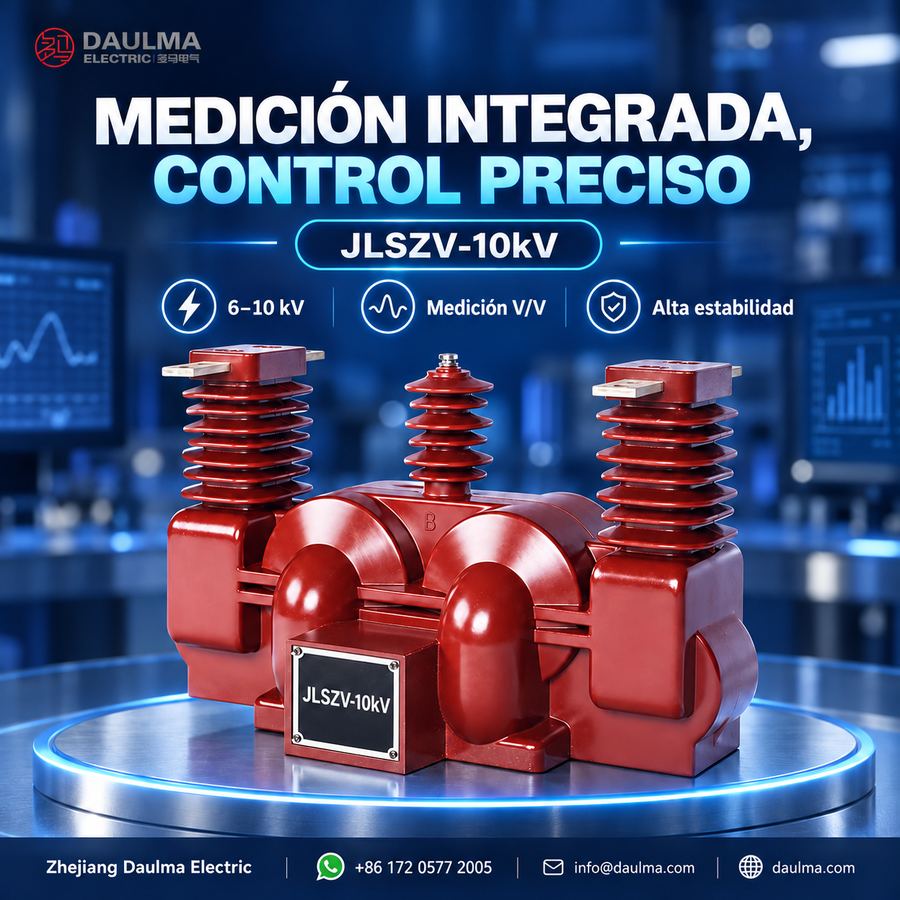

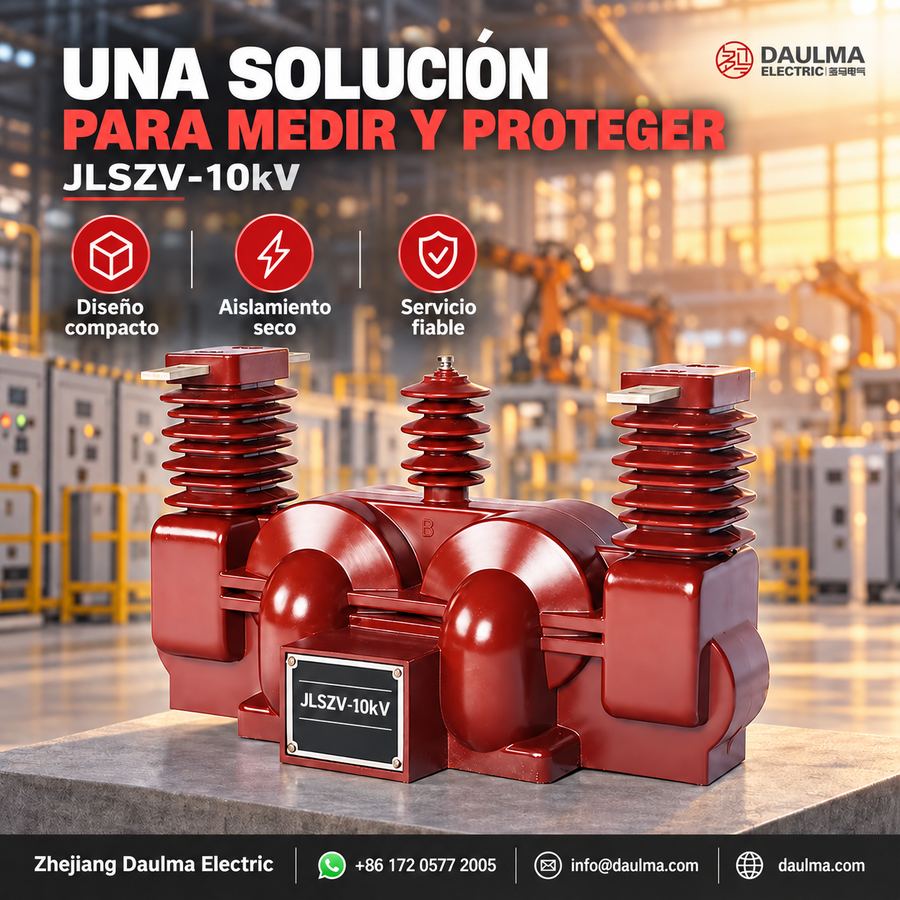

El transformador combinado trifásico para exteriores JLSZV-10kV integra transformadores de tensión (TT) de tipo seco conectados en V/V con transformadores de corriente (TC) para medición y supervisión precisas en redes de distribución de corriente alterna de 6-10 kV. Diseñado para uso exterior, proporciona señales secundarias aisladas galvánicamente, proporcionales a la tensión y corriente primarias, compatibles con mediciones de energía facturables y protección del sistema.
Esta unidad compacta y exenta de mantenimiento sustituye a los transformadores tradicionales llenos de aceite en proyectos de modernización de redes, ofreciendo una resistencia superior a la contaminación, seguridad ambiental y estabilidad a largo plazo sin riesgos asociados al manejo o fugas de aceite.
Resumen de características principales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 6 kV / 10 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Configuración del TT | Conexión V/V (tres unidades monofásicas) |
| Tensión secundaria del TT | 100 V |
| Clase de exactitud del TT | 0,2 / 0,5 |
| Potencia nominal del TT | 2 × 15 VA (0,2) / 2 × 30 VA (0,5) |
| Corriente secundaria del TC | 1 A, 2 A o 5 A |
| Nivel de aislamiento | 1,2/42/75 kV |
| Distancia de fuga | 440 mm |
| Material de aislamiento | Resina epoxi moldeada al vacío (grado exterior) |
Designación del modelo
- J: Transformador combinado de instrumento (tensión + corriente)
- L: Componente de transformador de corriente
- S: Configuración trifásica
- Z: Montaje tipo soporte exterior (poste/pilar)
- V: Componente de transformador de tensión con conexión V/V
- 10: Clase de tensión (kV) – aplicable a sistemas de 6 kV y 10 kV
Construcción
El JLSZV-10kV presenta una construcción totalmente encapsulada mediante resina epoxi moldeada al vacío, garantizando alta resistencia mecánica, resistencia a la humedad y a la contaminación para un funcionamiento fiable en exteriores. El conjunto integrado combina transformadores de tensión trifásicos en configuración V/V con transformadores de corriente de relación ajustable en una única carcasa apta para montaje en poste o en suelo.
La formulación de epoxi grado exterior ofrece resistencia a los rayos UV, a la intemperie y estabilidad dieléctrica a largo plazo en condiciones ambientales variables. Este diseño exento de mantenimiento elimina los riesgos de mantenimiento y ambientales relacionados con el aceite, requiriendo únicamente limpieza externa periódica durante su vida útil.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Exterior (construcción de resina epoxi resistente a la contaminación)
- Altitud: No superior a 1000 m sobre el nivel del mar (mayor bajo solicitud)
- Temperatura ambiente: -25 °C a +45 °C
- Humedad relativa: Media diaria ≤ 95 %, media mensual ≤ 90 % (a +20 °C)
- Nivel de contaminación: Moderado a severo (distancia de fuga ≥ 440 mm)
- Condiciones ambientales: Resistente a UV, lluvia, nieve, hielo y contaminación atmosférica; sin atmósfera explosiva
Datos técnicos
| Rango de corriente primaria nominal (A) |
Corriente térmica nominal de corta duración (Ith) (kA RMS) |
Corriente dinámica nominal (Idyn) (kA pico) |
Potencia secundaria nominal (VA) |
|---|---|---|---|
| 5 : 10 | 1,0 | 2,5 | 10 |
| 10 : 20 | 1,5 | 3,75 | 10 |
| 15 : 30 | 2,4 | 6,0 | 10 |
| 20 : 40 | 3,0 | 7,5 | 10 |
| 30 : 60 | 4,5 | 11 | 10 |
| 40 : 75 | 8,0 | 20 | 10 |
| 50 : 100 | 9,0 | 22,5 | 10 |
| 75 : 150 | 12 | 30 | 10 |
| 100 : 200 | 16 | 40 | 10 |
| 150 : 300 | 24 | 60 | 10 |
| 200 : 400 | 32 | 80 | 10 |
| 300 : 600 | 60 | 100 | 10 |
| 400 : 800 | 80 | 100 | 10 |
| 500 : 1000 | 80 | 100 | 10 |
Instalación y cableado
Diagrama de instalación
El transformador combinado JLSZV-10kV está diseñado para instalación segura en poste o en suelo mediante soportes específicos según planos del proyecto. Las conexiones primarias pueden realizarse mediante conductores aéreos, terminales de cable o barras colectoras. Asegure holguras adecuadas para coordinación del aislamiento, disipación térmica y acceso seguro para mantenimiento, conforme a las normas eléctricas locales.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | Específica del proyecto (consulte plano dimensional) |
| Patrón de agujeros de fijación en base | Según plano de instalación |
| Separación entre fases (A-B-C) | Según distribución del sistema |
| Distancia mínima de fuga | 440 |
Selección y preguntas frecuentes
Guía de selección
- Especifique la tensión del sistema (6 kV o 10 kV) y la corriente primaria según el perfil de carga del alimentador.
- Seleccione la clase de exactitud del TT (0,2 para medición de alta precisión, 0,5 para aplicaciones generales) y verifique que la carga coincida con los equipos conectados.
- Elija la corriente secundaria del TC (1 A, 2 A o 5 A) según las normas locales de la compañía eléctrica y asegure compatibilidad de carga.
- Confirme que las intensidades térmica de corta duración (Ith) y dinámica (Idyn) coincidan con los niveles de falla del sistema en el punto de instalación.
- Para altitudes >1000 m, zonas costeras o contaminación severa, solicite análisis de aumento de distancia de fuga o corrección por altura.
- Indique el tipo de montaje (poste o suelo) y disposición de bornes al realizar el pedido para garantizar la configuración correcta.
Preguntas frecuentes
P1: ¿Cuál es la altitud máxima para instalar este transformador combinado para exteriores?
La instalación estándar está limitada a 1000 metros sobre el nivel del mar. Para mayores altitudes, están disponibles diseños dieléctricos personalizados. Contacte con nuestro equipo de ingeniería para ajustes específicos por altitud.
P2: ¿Cómo selecciono la corriente térmica nominal de corta duración adecuada?
Seleccione el valor Ith en función de la duración máxima del cortocircuito y del nivel de falla de su sistema. El rango abarca de 1,0 a 9,0 kA RMS según distintas corrientes primarias. Especifique sus parámetros exactos de falla para verificación en fábrica.
P3: ¿Qué potencia secundaria nominal es estándar para este transformador combinado de 10 kV?
La potencia secundaria nominal estándar es de 10 VA para todos los rangos de corriente primaria de 5 A a 100 A. Esto garantiza un rendimiento óptimo para cargas típicas de medición y protección. No se requieren ajustes personalizados del devanado en aplicaciones habituales.
P4: ¿Puede este transformador resistir contaminación intensa y condiciones climáticas extremas?
Sí, cuenta con construcción de resina epoxi resistente a la contaminación y una distancia de fuga mínima de 440 mm. Es totalmente resistente a los rayos UV, lluvia, nieve y contaminación atmosférica. Solicite los certificados de material específicos para su proyecto.
P5: ¿Qué ensayos de fábrica se realizan antes del envío?
Los ensayos rutinarios incluyen resistencia de aislamiento, relación de transformación y verificación de polaridad según normas IEC. Los ensayos de tipo o requisitos especiales del cliente están sujetos a confirmación. Contacte con nuestro equipo comercial para obtener el formato detallado del informe de ensayo.
P6: ¿Dónde se aplica normalmente el transformador combinado JLSZV-10kV de tipo seco para exteriores?
Se utiliza principalmente en redes de distribución de energía de 10 kV en exteriores para medición de energía y relés de protección. La construcción seca con resina epoxi elimina riesgos de fugas de aceite en subestaciones exteriores, lo que lo hace altamente fiable en condiciones ambientales adversas.
P7: ¿Están disponibles relaciones primarias personalizadas para este modelo de transformador combinado?
Sí, ofrecemos rangos de corriente primaria personalizados más allá de las opciones estándar de 5 A a 100 A. Las relaciones personalizadas requieren revisión técnica en fábrica para garantizar estabilidad térmica y dinámica. Envíe sus requisitos exactos de relación para una evaluación técnica.
